为了便于读图，便于图样管理，以及做好生产准备工作，装配图中所有零、部件都必须编写序号，同一装配图中相同的零、部件(即每一种零、部件)只编写一个序号，并在标题栏上方填写与图中序号一致的明细栏，明细栏也称明细表。
6.1编写序号的方法

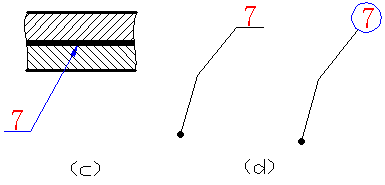

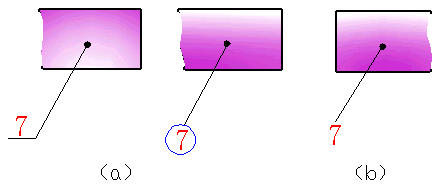

(1)编写序号的常见形式如下：在所指的零、部件的可见轮廓内画出一圆点，然后从圆点开始画指引线(细实线)，在指引线的另一端画一水平线或圆(也都是细实线)，在水平线上或圆内注写序号，序号的字高比尺寸数字大一号或两号，如图7-7(a)所示；也可以不画水平线或圆，在指引线另一端附近注写序号，序号字号比尺寸数字大两号，如图7-7(b)所示；对很薄的零件或涂黑的剖面，可在指引线末端画出箭头，并指向该部分的轮廓，如图7-7(c)所示。
图7-7
零件序号的编写形式
(2)指引线相互不能相交；当它通过有剖面线的区域时，不应与剖面线平行；必要时，指引线可以画成折线，但只允许曲折一次，如图7-7(d)所示。

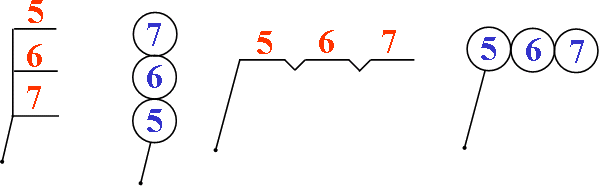

(3)一组紧固件以及装配关系清楚的零件组，可采用公共指引线，如图7-8所示。
图7-8 零件组的编号形式
(4)装配图中的标准化组件(如油杯、滚动轴承、电动机等)看作为一个整体，只编写一个序号。(5)零、部件序号应沿水平或垂直方向按顺时针(或逆时针)方向顺次排列整齐，并尽可能均匀分布，如球阀装配图所示。
(6)部件中的标准件，可以如球阀装配图所示，与非标准件同样地编写序号；也可以不编写序号，而将标准件的数量与规格直接用指引线标明在图中。
6.2明细栏

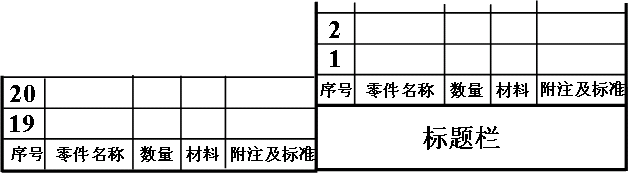

明细栏是机器或部件中全部零件的详细目录,国家标准没有统一规定它的内容和形式。制图作业中的明细栏可按图7-9所示的格式。表中填有零件的序号、名称、数量、材料、附注及标准。
图7-9 明细栏
明细栏应画在标题栏的上方，零、部件序号应自下而上填写。假如地位不够，可将明细栏分段画在标题栏的左方。在特殊情况下，装配图中也可以不画明细栏，而单独编写在另一张纸上。注意：明细栏中的零件序号应与装配图中的零件编号一致，并且由下往上填写，因此，应先编零件序号再填明细栏。
