机械制图-6.7 装配结构的合理性简介（图文教程）

    在设计和绘制装配图的过程中，应该考虑到装配结构的合理性，以保证机器和部件的性能，并给零件的加工和装拆带来方便。确定合理的装配结构，必须具有丰富的实际经验，并作深入细致的分析比较。
现举例说明如下：
7.1 装配接触面的合理配置
    两零件之间，在同一方向上接触面或配合面的数量，一般不得多于一个。因为，要使同一方向上的两对表面同时接触时很困难的，这不仅要严格保证各表面的加工精度，而且会给装配工作带来不便，如图7-10及图7-11、7-12所示。



图7-10 接触面的画法





图7-11 接触面的画法(观看动画)



图7-12 接触面的画法
    沉孔与凸台的画法如图7-13、7-14所示。

图7-13 沉孔


图7-14 凸台

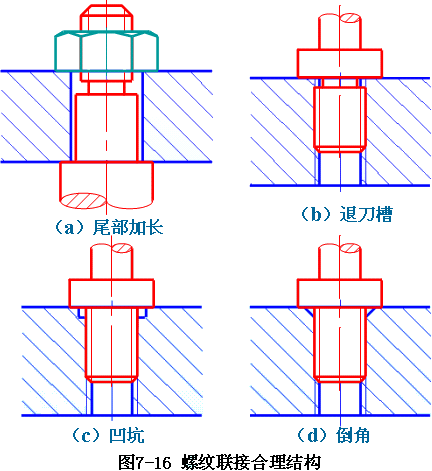

7.2 螺纹连接的合理结构

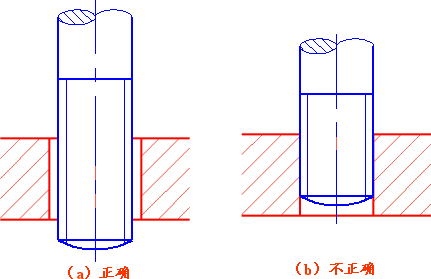

图7-15 通孔应大于螺杆直径





图7-17 要留出板手活动空间(观看动画)



图7-18 要留出板手活动空间(观看动画)

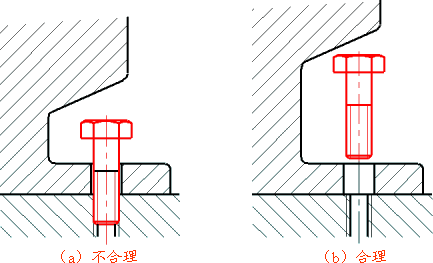

图7-19 加手孔或改用双头螺柱

7.3 定位销的合理结构(如图7-20所示)



 图7-20 定位销装配结构     图7-21 用轴肩固定轴承内、外圈

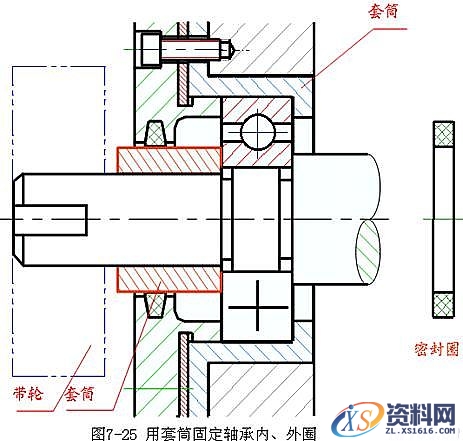

7.4 滚动轴承的固定、间隙调整及密封装置的结构(如图7-21至7-26所示)

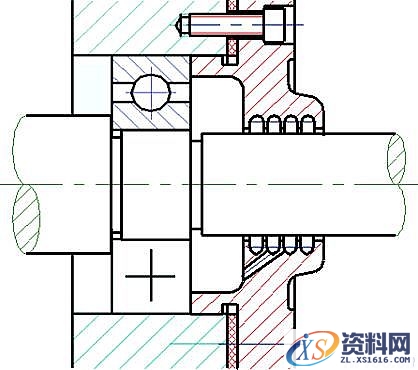

 图7-22 用弹性挡圈固定轴承内、外圈






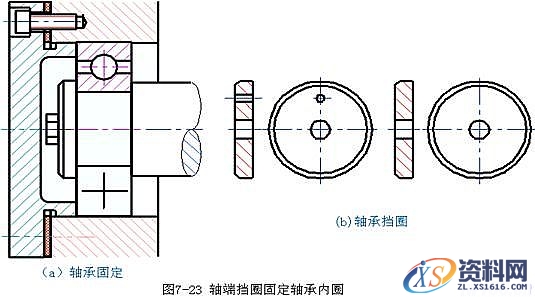

图7-26 滚动轴承的密封(a)



 图7-26 滚动轴承的密封(b)



 图7-26 滚动轴承的密封(c)


图7-26 滚动轴承的密封(d)

7.5 防松的结构

7.6 防漏的结构

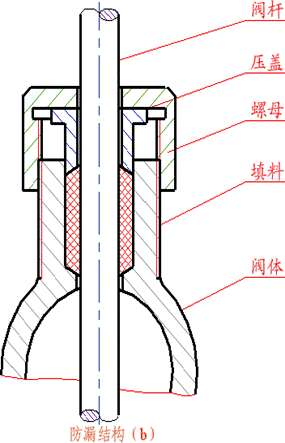

 图7-28 防漏结构
