proe在装配组件时对零件进行镜像操作攻略

    当我们在 proe 装配组件中,当有些零件可以采用组件镜像的方法直接生成,特别是有些零件分左右的时候,用镜像的方法,既可以省装配的麻烦,还可以直接生产一个左(右)零件。具体操作方法:

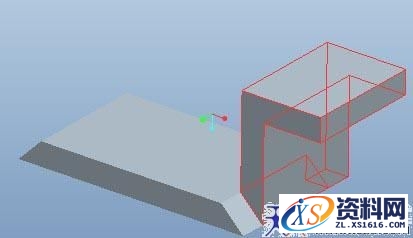

    如下图,将线框为红色的零件镜像到左边,很明显看到,如果采用继续装配的方法,需要另外建模一个左边的零件。本教程我采用直接镜像的方法

proe在装配组件时对零件进行镜像操作攻略,proe装配组件中如何对零件进行镜像操作,零件,如图,装配,第1张

1、单击右边的【创建】命令图标

proe在装配组件时对零件进行镜像操作攻略,proe装配组件镜像,零件,如图,装配,第2张

2、弹出元件创建对话框,选择【镜像】——输入镜像零件名称,如图

proe在装配组件时对零件进行镜像操作攻略,proe装配组件镜像,零件,如图,装配,第3张

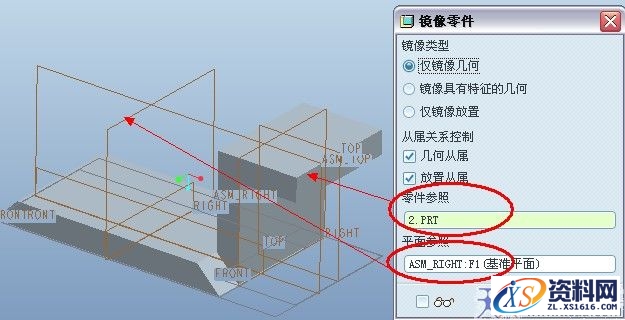

3、【确定】之后,弹出【镜像零件】对话框,选择需要镜像的零件,再选择镜像的中心基准面,如图

proe在装配组件时对零件进行镜像操作攻略,proe装配组件镜像,零件,如图,装配,第4张

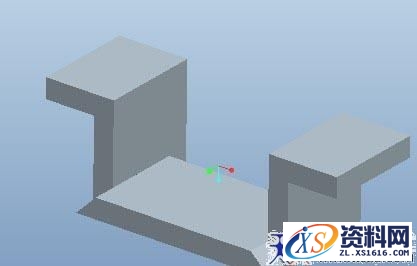

4、再次确定,此时右边的零件被镜像出来,如图

proe在装配组件时对零件进行镜像操作攻略,proe装配组件中如何对零件进行镜像操作,零件,如图,装配,第5张
