UG创建凸轮教程（图文教程）

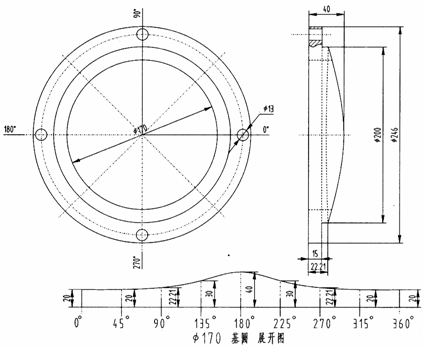

    介绍端面凸轮零件的构建。其构建思路为：首先构建一圆柱体，然后创建与圆柱面相切的基准平面，以基准平面作为草绘平面，绘制凸轮基圆展开曲线，然后用缠绕/展开曲线功能将基圆展开曲线缠绕在圆柱面上，最后用拉伸偏置、裁剪、孔特征等功能构建凸轮主体和联接安装孔，如图1.1所示。

图　1.1

1.1 建立新文件

    选择菜单中的【文件】/【新建】命令或选择（New建立新文件）图标，出现【新部件文件】对话框，在【文件名（N）】栏中输入zt，选择【单位】栏中的【毫米】，以毫米为单位，单击按钮确定。建立文件名为zt.prt，单位为毫米的文件。

1.2 建立主模型
1.2.1　创建凸轮圆柱体

1. 创建表达式

    选择菜单中的【工具】/【表达式】命令，出现【表达式】对话框，如图1.2所示，在名称、公式栏依次输入D、170，注意在上面单位下拉框选择选项，当完成输入后，选择（接受编辑）图标，如图1.2所示。

图　1.2

    完成D值输入后单击按钮，结束创建表达式。

2. 绘制圆柱

    选择菜单中的【插入】/【设计特征】/【圆柱体】命令或在【成型特征】工具栏选择（圆柱）图标，出现【圆柱】对话框，如图1.3所示。单击按钮，出现【矢量构成】对话框，如图1.4所示，在【矢量构成】对话框中选择图标。系统出现【圆柱】对话框，要求输入参数，如图1.5所示，在【直径】、【高度】栏分别输入D、50，单击按钮。

图　1.3　　　 图　1.4　　　 图　1.5

    出现【点构造器】对话框，如图1.6所示，在此对话框中单击按钮，然后单击按钮，这样就完成绘制圆柱，如图1.7所示。

 图　1.6　　　 　　 图　1.7

3. 创建基准平面

    选择菜单中的【插入】/【基准/点】/【基准平面】命令或在【成型特征】工具栏中选择（基准平面）图标，出现基准平面工具条，如图1.8所示，在图形中选择圆柱面，然后在基准平面工具条选择（确定）图标，建立基准平面如图1.9所示。

  图　1.8　　　 　图　1.9

    选择菜单中的【插入】/【基准/点】/【基准平面】命令或在【成型特征】工具栏中选择（基准平面）图标，出现基准平面工具条，如图1.10所示，选择（基准平面）图标，如图1.11所示，出现【基准平面】对话框，在图形中选择圆柱面，如图1.12所示，然后选择上一步创建的基准平面，图形中出现预览的基准平面，如图1.12所示。

 图　1.10　　　　 　图　1.11　　　  图　1.12

    然后在【基准平面】对话框中单击（另解）按钮两次，如图1.13所示，最后在【基准平面】对话框中单击按钮，建立基准平面如图1.14所示。

 图　1.13　　　　  图　1.14

4. 测量长度

    选择菜单中的【工具】/【表达式】命令，出现【表达式】对话框，如图1.15所示，在列出的表达式下拉框选择选项，表达式栏出现圆柱直径p0、圆柱高度p1参数，在【表达式】对话框下方选择（测量长度）图标，出现测量长度工具条，如图1.16所示，在图形中选择圆柱边缘来测量圆柱的周长，如图1.17所示。

    接下来，在测量长度工具条单击（确定）按钮。此时，【表达式】对话框中出现p3参数表达式，如图1.18所示，选择p3表达式行，将名称p3改成T，完成后单击（确定）按钮，最后在【表达式】对话框中单击按钮，如图1.19所示，结束创建表达式。

5.移动工作坐标系

    选择菜单中的【格式】/【WCS】/【原点】命令或在【实用程序】工具条选择（WCS原点）图标，出现【点构造器】对话框，在对话框中选择（象限点）图标，如图1.20所示，然后在图形中选择如图1.21所示的象限点，单击按钮，将坐标系移至指定点，结果如图1.22所示。

图 1.15　 图 1.16　　图 1.17

图　1.18　　　　 图　1.19

　　　　　图　1.20　　　 图　1.21　　　　　图　1.22　

1.2.2 创建凸轮主体
1. 绘制凸轮基圆展开曲线

    选择菜单中的【插入】/【草图】命令或在【成型特征】工具条选择（草图）图标，出现草图绘制界面，选择（YC-ZC平面）图标，如图1.23所示，系统提示【创建草图】平面对话框，如图1.24所示，单击按钮，然后在基准平面工具条选择（确定）图标，出现草图绘制区。

　图　1.23　　　　　　图　1.24

步骤：

（1）在【草图曲线】工具条选择（点）图标，出现【点构造器】对话框，在此对话框中XC、YC、ZC栏输入0、20、0，如图1.25所示，然后在对话框中单击按钮，绘制点如图1.26所示。

图　1.25　　图　1.26

    继续绘制点，在【点构造器】对话框中XC、YC、ZC栏输入T/8、20、0，如图1.27所示，然后在对话框中单击按钮，绘制点如图1.28所示。

 图　1.27　　　　　图　1.28

按照上述方法，绘制其他7个点，具体坐标如下：（T/4,22.21,0）、（T*3/8,30,0）、（T/2,40,0）、（T*5/8,30,0）、（T*3/4,22.21,0）、（T*7/8,20,0）、（T,20,0），完成结果如图1.29所示。

图　1.29

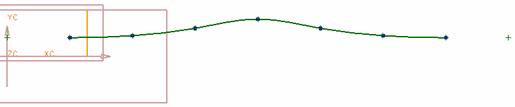

（2）创建样条曲线，在【草图曲线】工具条选择（艺术样条）图标，出现【艺术样条】对话框，在此对话框中选择（通过点）图标，次数选择3，如图1.30所示，然后在捕捉点工具条选择（存在点）图标，然后在图形中从点2到点8从小到大选择点，如图1.31所示，然后在【艺术样条】对话中单击按钮，完成样条曲线如图1.32所示。

图　1.31

图　1.32

（3）绘制直线，在【草图曲线】工具栏选择（直线）图标，在捕捉点工具条选择（存在点）图标，然后选择点1与点2，点8与点9，绘制两条直线，如图1.33所示。

图　1.33

（4）加上约束，在【草图约束】工具条选择（约束）图标，在草图中选择直线12的端点1与YC轴，如图1.34所示，草图左上角出现浮动工具按钮，在其中选择（点在曲线上）图标，约束的结果如图1.35所示，在【草图约束】工具条选择（显示所有约束）图标，使图形中的约束显示出来。

  图　1.34　　图　1.35

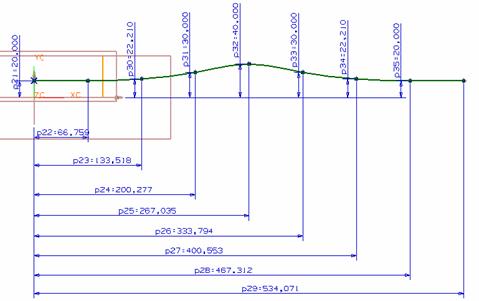

（5）标注尺寸，在【草图约束】工具条选择（自动推断的）图标，按照如图1.36所示的尺寸进行标注。P21=20，P22=66.759，P23=133.518，P24=200.277，P25=267.035, P26= 333.794，P27=400.553，P28=467.312，P29=534.071，P30=22.21，P31=30，P32=40，P33=30，P34=22.21，P35=20。

图　1.36

（6）此时，窗口下方状态栏出现，在【草图】工具条选择（完成草图）图标，窗口回到建模界面。

2. 创建缠绕/展开曲线

    选择菜单中的【插入】/【曲线中的一条曲线】/【缠绕/展开】命令或在【曲线】工具栏选择（缠绕/展开）图标，出现【缠绕/展开曲线】对话框，如图1.37所示，选择选项，然后根据提示在图形中选择如图1.38所示的圆柱面为缠绕面。

　图　1.37　　图　1.38

然后在【缠绕/展开曲线】对话框选择（缠绕平面）图标，如图1.39所示，在图形中选择基准平面为缠绕平面，如图1.40所示。

图　1.39　　图　1.40

    然后在【缠绕/展开曲线】对话框选择（曲线）图标，如图1.41所示，在图形中选择草图曲线，如图1.42所示。

 图　1.41　　　　 图　1.42

当完成选择曲线后，在【缠绕/展开曲线】对话框中单击按钮，完成创建缠绕曲线，如图1.43所示。

3. 设置为绝对工作坐标系

    选择菜单中的【格式】/【WCS】/【方位】命令或在【实用程序】工具栏选择（设置为绝对 WCS ）图标，将坐标恢复至绝对坐标，如图1.44所示。

图1.43　　　　　　　图1.44

4. 绘制圆柱

    选择菜单中的【插入】/【设计特征】/【圆柱体】命令或在【成型特征】工具栏选择（圆柱）图标，出现【圆柱】对话框，如图1.45所示。单击按钮，出现【矢量构成】对话框，如图1.46所示，在【矢量构成】对话框中选择图标。系统出现【圆柱】对话框，系统提示输入参数，如图1.47所示，在【直径】、【高度】栏分别输入246、15，单击按钮。

图　1.45　　　　 图　1.46　　　 图　1.47

出现【点构造器】对话框，如图1.48所示，在此对话框中单击按钮，然后单击按钮，出现【布尔操作】对话框，如图1.49所示，单击按钮，完成圆柱绘制，如图1.50所示。

 图　1.48　　　　　　 图　1.49　　　　　　图　1.50

5. 创建拉伸特征

    选择菜单中的【插入】/【设计特征】/【拉伸】命令或在【成型特征】工具条选择（拉伸）图标，出现拉伸浮动工具条，如图1.51所示，选择（拉伸对话框）图标，出现【拉伸】对话框，如图1.52所示，在选择意图选项内单击（更多）图标，出现【拉伸选择意图选项】对话框，勾选选项，如图1.53所示，然后单击按钮。系统要求选择欲拉伸的截面几何体，在下方的选择意图下拉框选择（单条）选项，按图1.54所示分三段选择粗线曲线。

     图　1.52　　 图　1.53

    然后在【拉伸】对话框中选择（反向）图标，图形中出现向下拉伸的箭头，如图1.55所示，接着在【拉伸】对话框中勾选【偏置】复选框，图形中出现偏置方向，如图1.56所示，然后选择【双边】单选按钮，在【起始】、【结束】栏输入-15、5，如图1.52所示，再在【布尔运算】下拉框选择（并）图标，系统提示选择要相加的目标体，在图形中选择如图1.57所示的实体，接着在【起始值】栏输入【0】，【结束】下拉框选择【直到被延伸】选项，系统提示为选择终点限制选择裁剪对象，在图形中选择如图1.58所示的圆柱底面。最后在【拉伸】对话框中单击按钮，结果如图1.59所示（隐藏基准及曲线后）。

图　1.54　　 图　1.55

图　1.56　　　　　　图　1.57　

图　1.58　　　　　　　　　图　1.59

6. 创建裁剪体特征

    选择菜单中的【插入】/【裁剪】/【修整】命令或在【特征操作】工具栏选择（裁剪体）图标，出现【裁剪体】对话框，如图1.60所示，系统提示选择目标体，在图形区选择如图1.61所示的实体，然后在【裁剪体】对话框中单击按钮，出现【裁剪体】对话框，系统提示定义面，如图1.62所示。

 图　1.60　　 图　1.61　　　 图　1.62

    接着在图形中选择如图1.63所示的圆柱面，出现【裁剪体】对话框，如图1.64所示，确认选择面，单击按钮，出现【裁剪体】对话框，系统提示确定裁剪方向，如图1.65所示。

 图　1.63　　　 图　1.64　 图　1.65

    图形中出现如图1.66所示的裁剪方向，显然不符合我们要求的裁剪方向，在【裁剪体】对话框单击按钮，即完成创建裁剪体特征，如图1.67所示。

7. 隐藏中间圆柱

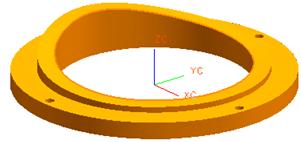

    选择菜单中的【编辑】/【隐藏】/【隐藏】命令或在【实用程序】工具栏选择（隐藏）图标，将中间圆柱隐藏，结果如图1.68所示。

图　1.66　　　　 　图　1.67

图　1.68

1.2.3　构建凸轮安装孔
1. 绘制辅助直线

    选择菜单中的【插入】/【曲线】/【基本曲线】命令或在【曲线】工具条选择（基本曲线）图标，出现【基本曲线】对话框，选择（直线）图标，取消选中【线串模式】复选框，如图1.69所示，在下方的【跟踪栏】里XC、YC、ZC栏输入0、0、0，如图1.70所示，然后按回车键，接着继续在【跟踪栏】里XC、YC、ZC栏输入0、115、0，如图1.71所示，然后按回车键画出一条直线，结果如图1.72所示。

 图　1.69　　　 图　1.70

图　1.71

2. 创建孔特征

    选择菜单中的【插入】/【设计特征】/【孔】命令或在【成型特征】工具栏选择（孔）图标，出现【孔】对话框，如图1.73所示，在此对话框中选择（简单）图标，然后系统提示选择孔放置面，在图形区选择如图1.74所示的面为放置面，然后在【视图】工具条选择（旋转）图标，在图形区将模型旋转至适当角度，选择如图1.75所示的面为通过面，接着在对话框输入参数：【直径】=8，如图1.73所示，最后单击按钮。

    当单击按钮后，出现【定位】对话框，如图1.76所示，选择（点到点）图标，出现【水平参考】对话框，如图1.77所示，在图形区选择如图1.78所示的直线端点，即完成绘制孔，如图1.79所示。

 图　1.72　　　  图　1.73

 图　1.74　　  图　1.75　　 图　1.76

 图　1.77　　　  图　1.78　  图　1.79

3. 创建引用特征（环形阵列）

    选择菜单中的【插入】/【关联复制】/【引用】命令或在【特征操作】工具栏选择（引用特征）图标，出现【引用】对话框，如图1.80所示，单击按钮，出现【引用】过滤对话框，如图1.81所示，在【引用】的特征列表框中选取特征【】，然后单击按钮，出现【引用】参数对话框，如图1.82所示，在【】选项中选中【一般】单选按钮，在【数字】、【角度】栏分别输入4、90。

 图　1.80　　　 　图　1.81　　　　 　图　1.82

    当输入参数完成后，在对话框中单击按钮，出现【引用】的回转轴选择对话框，如图1.83所示，单击按钮，出现【矢量构成】对话框，如图1.84所示，选择图标，出现【点构造器】对话框，如图1.85所示，在此对话框中单击按钮，然后单击按钮。

 图　1.83　　　　　  图　1.84　　　　　　　 图　1.85

系统出现【创建引用】对话框，如图1.86所示，单击按钮，完成孔的环形阵列，如图1.87所示。

 图　1.86　　　　 图　1.87
