我们在工程设计中往往要用到各类曲线，下面以正弦曲线为例介绍一下在UGNX6.0中画出各类曲线及其周期曲线的方法：
例如：y=200sinx ，函数图像一个周期的横坐标长度为1500mm，幅值为200mm.

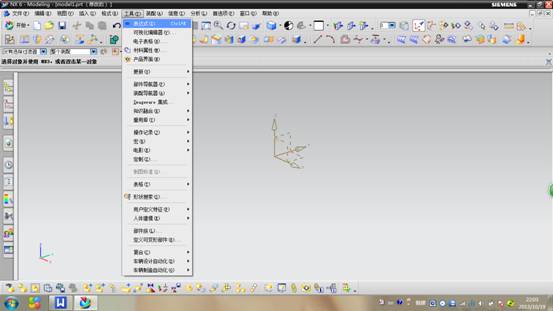

打开UG界面，新建。找到工具，表达式

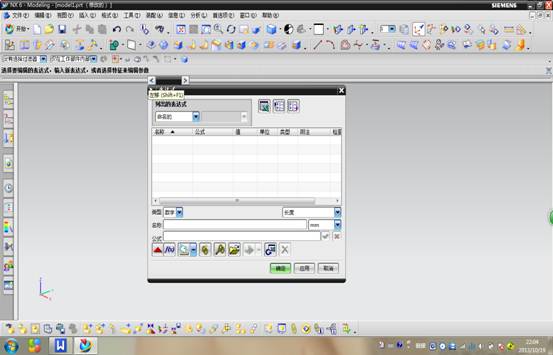

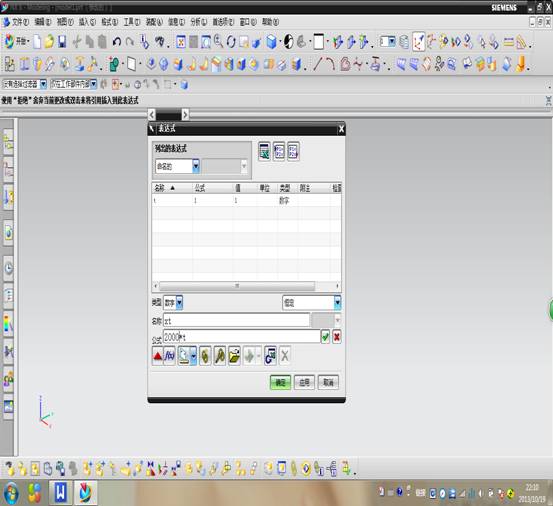

打开表达式，得到以下窗口

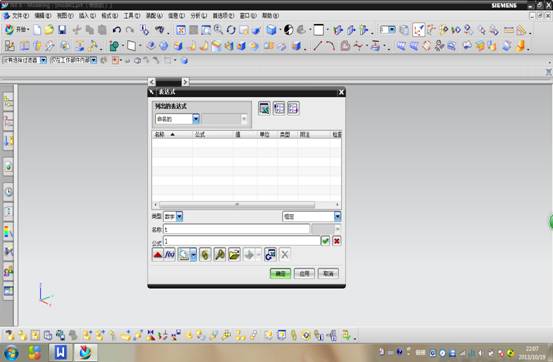

将长度改为恒定，按以下
点后面绿色的勾号

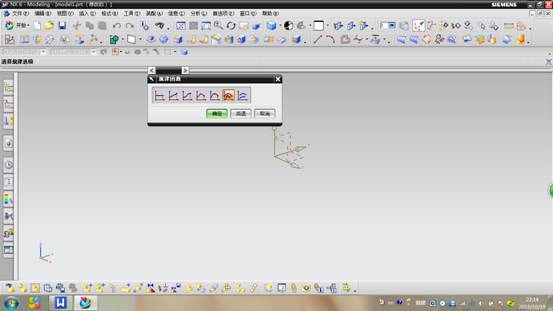

点击确定，完成。打开插入曲线界面，规律曲线，根据方程

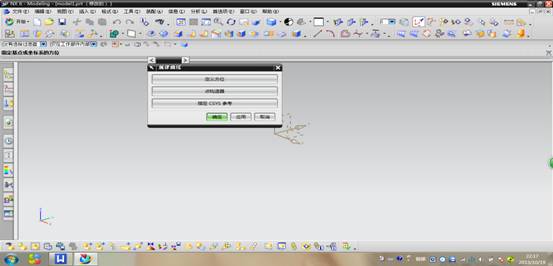

确定，依次出现t,xt,f(t);t,yt,f(t);z,zt,f(t).仍然依次确定。界面如下：

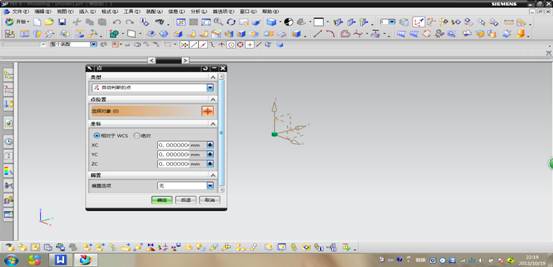

点构造器，选择原点，确定。

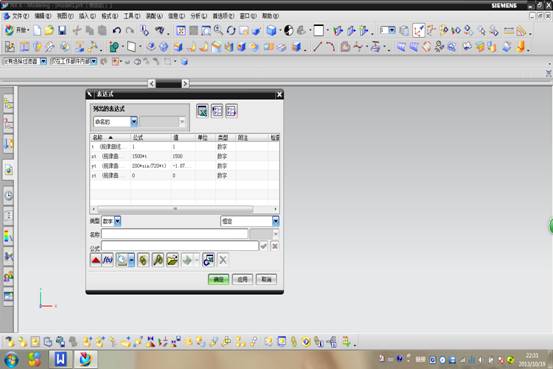

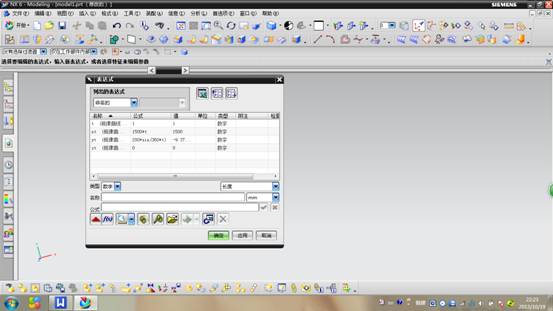

周期函数，两个周期的话将360改为720，如果是半个周期改为180，其他的可依次类推。

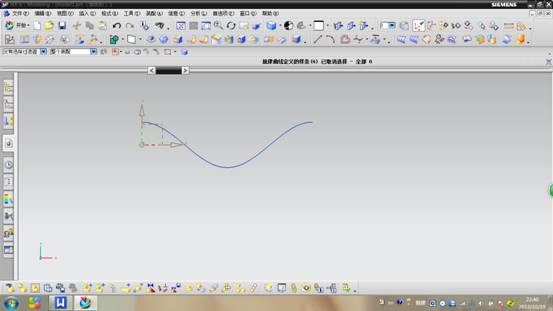

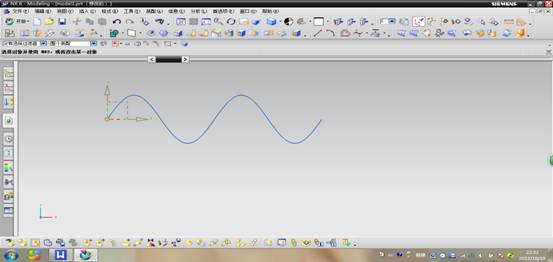

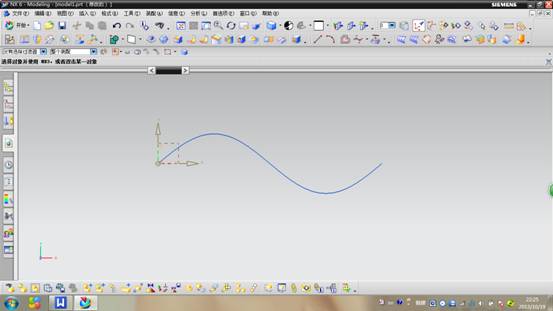

其余步骤如上操作，可得图像
如果要描述y=200sin(πt+π/2），将上面的表达式改为y=200sin(360*t+90)即可，因为只识别二进制和ASCII码。

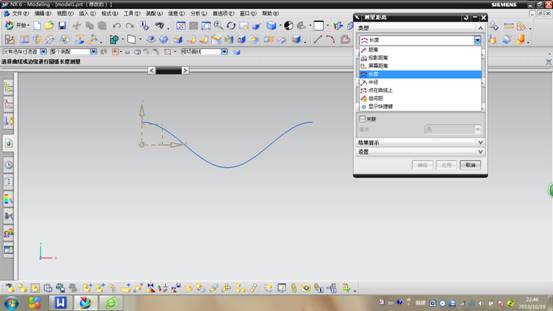

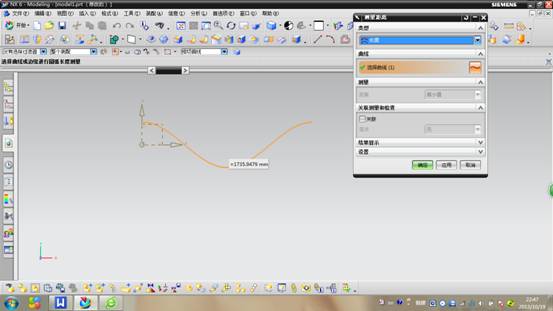

关于测量长度就比较简单了
