CAXA技巧:块的关联修改功能(图文教程)

    CAXA电子图板(二维CAD)2013提供给我们的“块”命令,简化了我们绘图的过程,非常方便我们使用,今天我就以一个简单的例子向大家展示块的关联修改功能

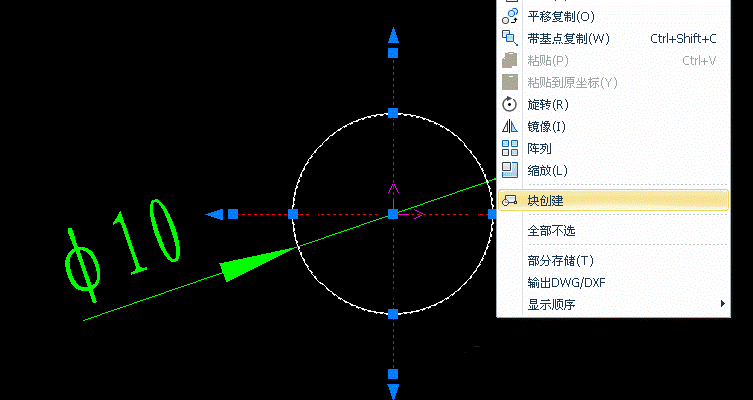

    首先我们先绘制一个直径为10的圆,并且把圆定义为块;

CAXA技巧:块的关联修改功能(图文教程),CAXA技巧:块的关联修改功能,修改,功能,技巧,第1张

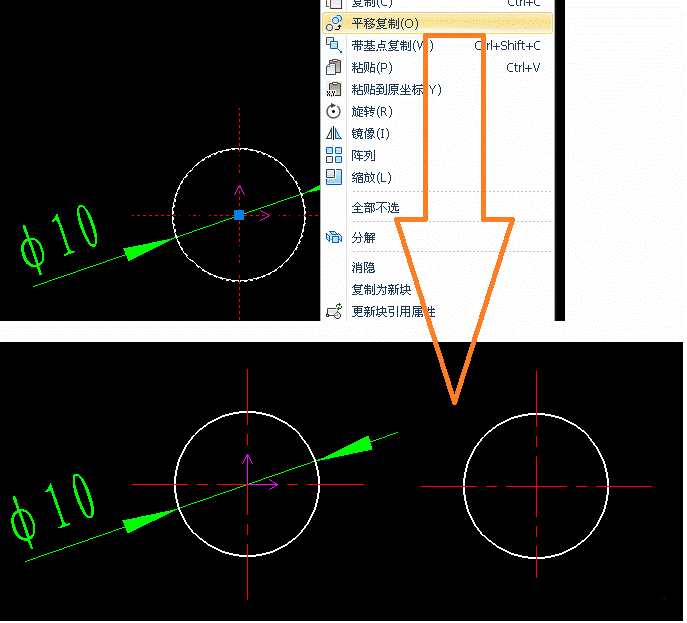

    然后,我们选择圆后单击鼠标右键,选择平移复制,在适当位置放置复制的圆;

CAXA技巧:块的关联修改功能(图文教程),CAXA技巧:块的关联修改功能,修改,功能,技巧,第2张

    我们现在可以对这两个圆中的任意一个进行编辑,我们可以修改圆的大小(可删除原始的圆,重新绘制或应用尺寸驱动修改圆的直径)

CAXA技巧:块的关联修改功能(图文教程),CAXA技巧:块的关联修改功能,修改,功能,技巧,第2张

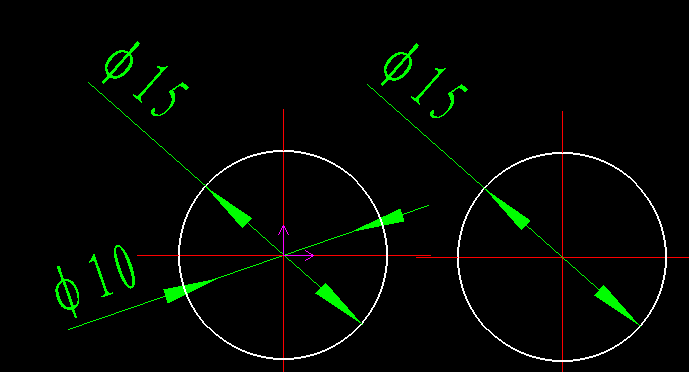

上图中的直径15的圆就是新绘制的;删除直径10的圆及其尺寸;保存退出块编辑;

CAXA技巧:块的关联修改功能(图文教程),CAXA技巧:块的关联修改功能,修改,功能,技巧,第4张

    此时两个圆都以直径15出现在图样中,多余的尺寸标注手动删除即可。
