CAXA PDM：属性批量修改（图文教程）

    CAXA图文档（PDM）是面向中小型制造企业和设计单位， 为工程技术部门以及企业各部门提供易于部署易于使用的数据管理平台，重点解决各种图纸和文档的安全和协同共享问题。

    系统提供批量入库功能，可以从2D或3D图纸中提取产品、零部件的属性信息和装配关系，从而可以非常迅速和便捷的建立产品结构树。对零部件的属性信息也能方便的进行管理，在2013R2版本中，提供了【属性批量修改】的功能，更加增强了对一个部件及其子零件的属性的快速维护方式。常见的应用场景：对变型设计的零件数量、规格进行调整；补充物料编码；复制部件后，对代号进行修改。。。。。。

操作说明

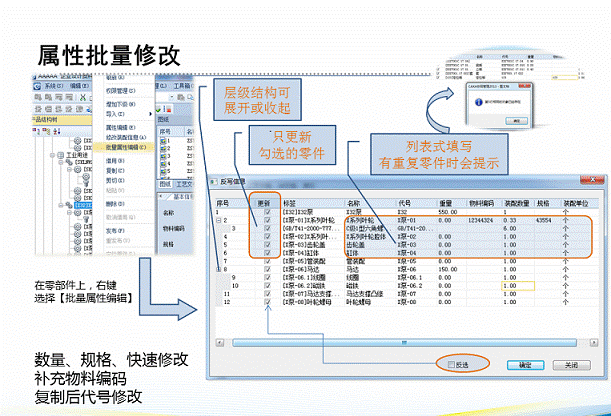

    在零部件上，点击右键，选择弹出菜单中【批量属性编辑】功能。

    反写信息框中，列出所选部件及其所有下级子零部件。

    勾选，更新列中的小框，可以实现部分零件的更新，按钮旁的“反选”框，可以实现更新选项的反向设置。最初状态即全选和不选的快速切换。

    各属性值的修改，直接在列表中输入，如果录入的关键字重复，系统会给出提示。

相关参数说明

    批量属性编辑的窗口中，列出了常用的需要编辑的项目，对不同的企业，尤其是有属性自定义的企业，这里需要修改的项目也需要实现相应的定义。

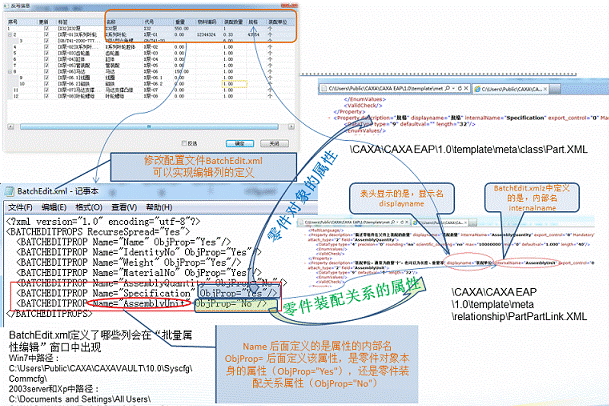

    修改配置文件BatchEdit.xml ，可以实现编辑列的定义。

    Win7中路径：C:\Users\Public\CAXA\CAXAVAULT\10.0\Syscfg\Commcfg\BatchEdit.xml

2003server和Xp中路径：

C:\Documentsand Settings\All Users CAXA\CAXAVAULT\10.0\Syscfg\Commcfg\BatchEdit.xml

    BatchEdit.xml中定义了哪些列会在“批量属性编辑”窗口中出现。

    零件 和 零件的装配  信息可以进行批量编辑。

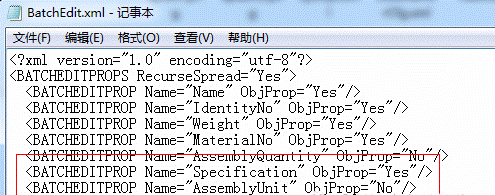

    如上图，添加了“规格”和“装配单位”两个属性。

    Name= 后面定义的是属性的内部名

    ObjProp= 后面定义该属性，是零件对象本身的属性（ObjProp="Yes"），还是零件装配关系属性（ObjProp="No"）。

    延伸说明：

    零件对象的属性定义在Part.XML中

    Win7中路径：C:\Users\Public\CAXA\CAXAEAP\1.0\template\meta\class\Part.XML ( ObjProp="Yes" 表示零件对象的属性)

    2003server和Xp中路径：

    C:\Documentsand Settings\All Users\CAXA\CAXA EAP\1.0\template\meta\class\Part.XML

零件装配关系属性定义在PartPartLink.XML中

    Win7中路径：

    C:\Users\Public\CAXA\CAXAEAP\1.0\template\meta\relationship\PartPartLink.XML（ObjProp="No" 表示零件关系的属性）

    2003server和Xp中路径：

    C:\DocumentsandSettings\AllUsers\CAXA\CAXAEAP\1.0\template\meta\relationship\PartPartLink.XML
