中望3D已经更新到2018版，新版本中的功能能有效的提高设计效率，减少操作的步骤。本次教程将介绍中望3D2018版本中草图及线框方面的功能提升。

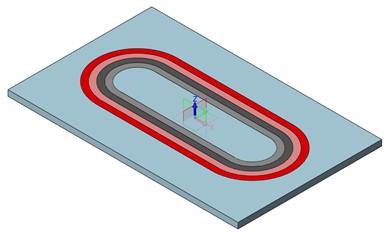

1.草图及线框“中间曲线”和“3D中间曲线”功能新增“数量”字段，以支持生成多条均分的中间曲线。 新增的这个中间曲线支持数量功能在工作中会带来什么便捷效果呢？例如，想画一个跑到的造型，如图1所示。
图1

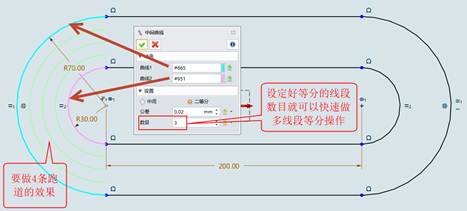

首先，定好最大及最小圈的尺寸，根据具体情况确定要分多少条道。按照以前的方法，分道操作是通过区间的距离偏移等分距离来得到偏移线。而使用中望3D2018只需要借助中间曲线的数量功能就能快速得到等分线段，如图2所示。
图2

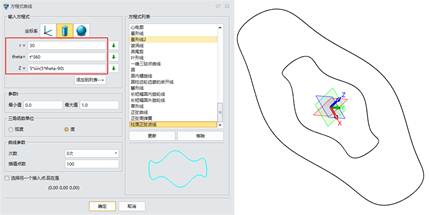

同样，在线框模块里的3D中间曲线功能也是支持等分数量功能。 先通过线框的方程式创建大小两段规则线段，如图3所示。
图3

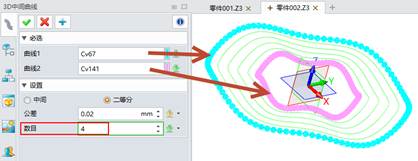

然后，使用3D中间曲线功能就可以应用数量选项来等分出线段了，如图4所示。
图4

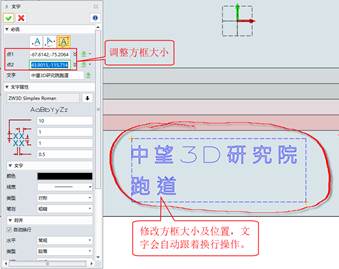

2.“文字”名称新增“自动换行”支持，方便我们实时看到文字的显示效果，如图5所示。
图5

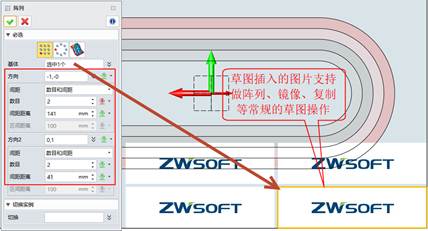

3.在草图里插入的图片支持如一般对象的编辑行为，能够方便我们创建多样化的草图，如图6所示。
图6
以上就是中望3D2018更新的草图及线框功能。此功能能够帮助用户更灵活便捷的创建草图与线框操作。相信大家能熟练的掌握此功能并运用到实际操作中。
