1、刀具及工艺特点:

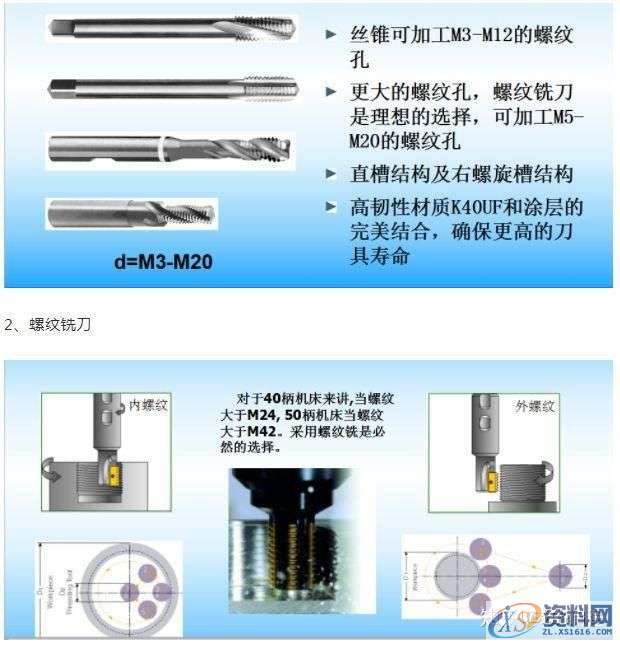

4201, 4202, 4605, 4606,4551系列---孔的螺纹加工
3、面铣刀
直径主要根据工件宽度(比切宽大20-50%)
根据主轴直径选取 D=1.5d。(d为主轴直径)

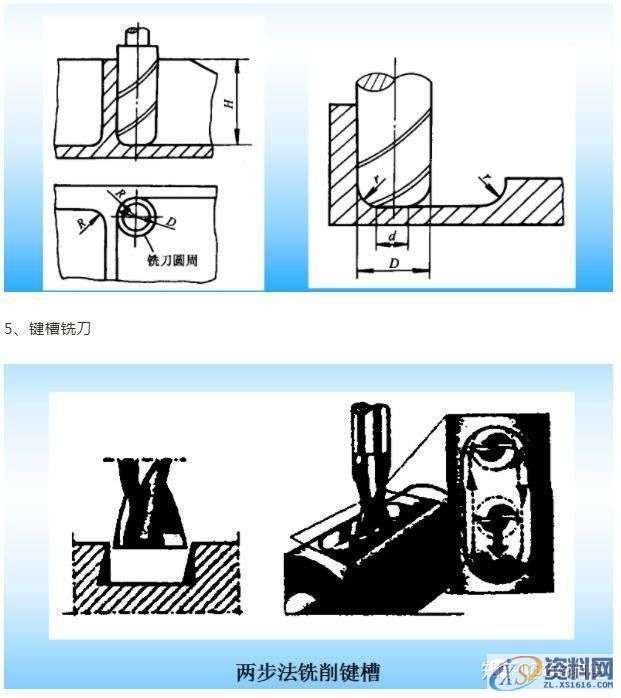

4、立铣刀
1、R<(0.8~0.9)ρ
2、H<(1/3~1/4)R
1、G功能:
G90 G80 G40 G17 G49 G21;
功能:初始化状态设定。
式中: G90 ——绝对值方式;
G80 ——取消固定循环;
G40 ——取消刀具半径补偿;
G17 ——选择xy平面;
G49 ——取消刀具长度补偿;
G21 ——公制单位输入选择;
2、M功能
前指令码:前指令码和同一程序段中的移动指令同时执
(W)和后指令码
后指令码:在同段的移动指令执行完后才执行。
3、F功能——fz(mm/min)
进给速度vf =fz×z × n;(铣床、加工中心)
4、S功能——r/min
5、T功能
(1)换刀指令为
无机械手式换刀方式:——固定刀号式
M06 T02;(主轴上的刀具先装回刀库,再旋转至2号刀,将2号刀装上主轴)
有机械手式换刀方式: ——无固定刀号式
:
T01; (1号刀转至换刀位置)
……
M06 T03; (将1号刀换到主轴上,3号刀转至换刀位置)
……
M06 T04; (将3号刀换到主轴上,4号刀转至换刀位置)
……
M06; (将4号刀换到主轴上)
注意:
在使用G92之前必须保证刀具处于对刀点,执行该程序段只建立工件坐标系,并不产生坐标轴移动;G92建立的工件坐标系在机床重开机时消失。
使用G54~G59建立工件坐标系时,指令可单独指定,也可与其它指令同段指定,如果该程序段中有移动指令(G00、G01)就会在社顶的坐标系中运动; G54~G59建立工件坐标系在机床重新开机后并不消失,并与刀具的起始位置无关。
