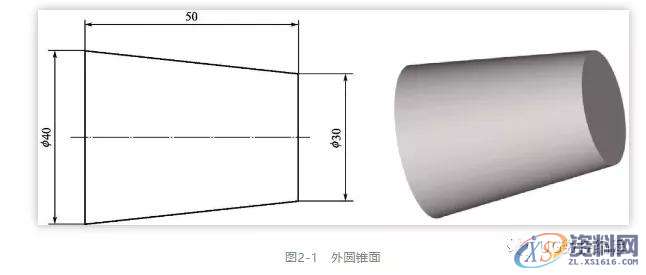

数控车削加工如图2-1所示外圆锥面，设毛坯直径ϕ42，试编制宏程序加工。

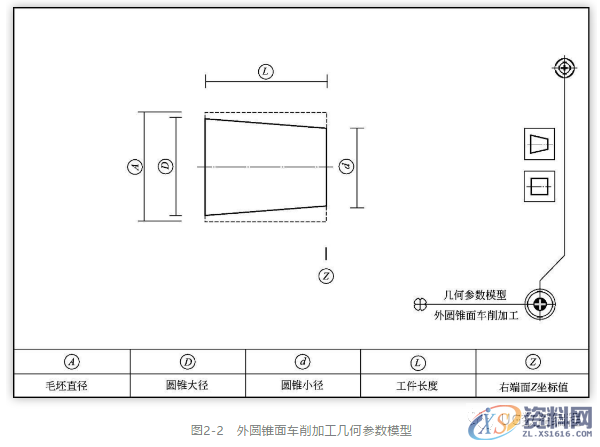

建立如图2-2所示外圆锥面车削加工几何参数模型，毛坯直径A，长度L，圆锥大径D，圆锥小径d。

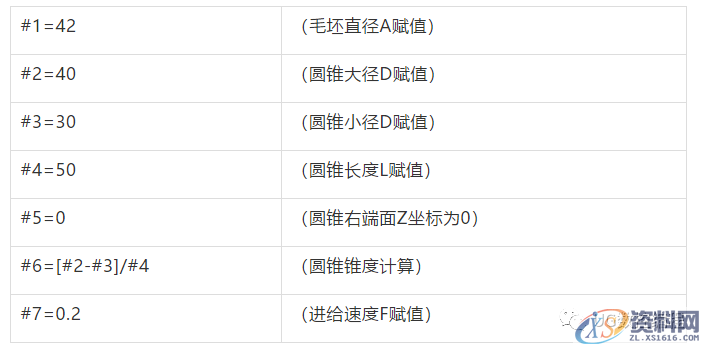

首先给相关参数赋值：

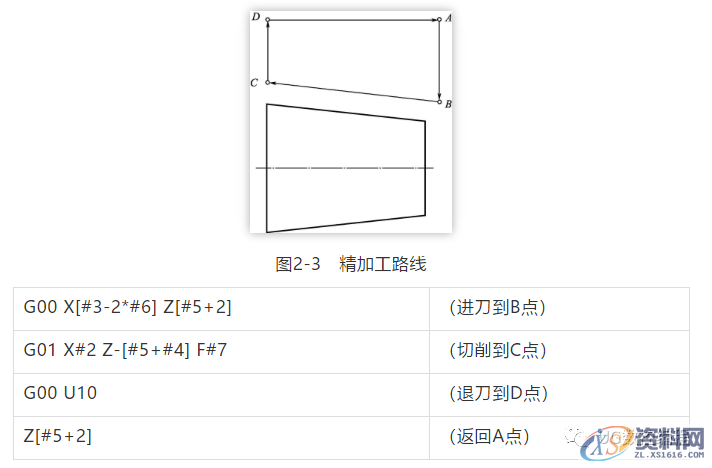

精加工路线如图2-3所示A→B→C→D→A，编制精加工部分程序：

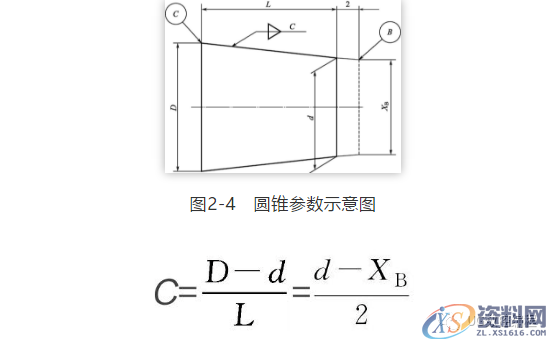

为什么B点的X值为“#3-2*#6”？在图2-4中，将圆锥面延伸2mm到B点，得到左段长为L的圆锥与右端长为2的圆锥锥度相等，所以有：
解得B点的X坐标值：XB=d-2C=d-2 ，所以B点的X值用宏程序表示为“#3-2*#6”，其中#6为圆锥锥度值。

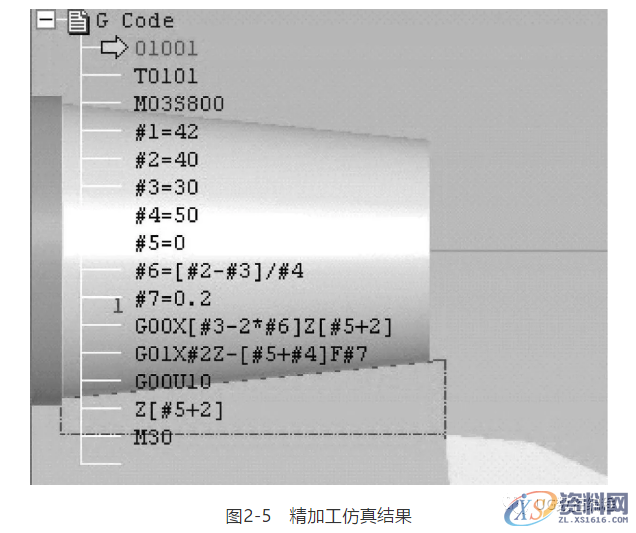

将变量赋值和精加工两部分程序“组装”起来就可以用宏程序实现精加工了，结果如图2-5所示。

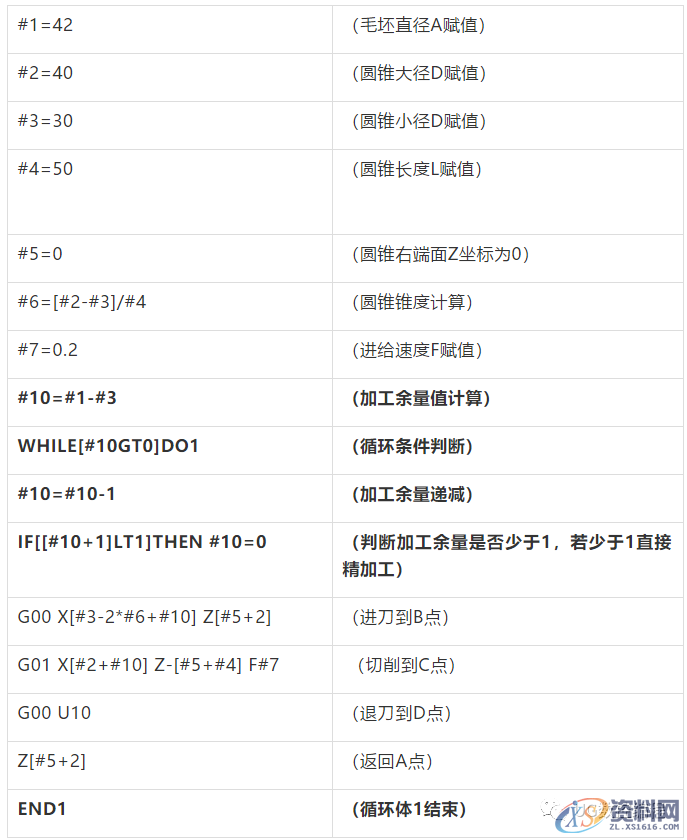

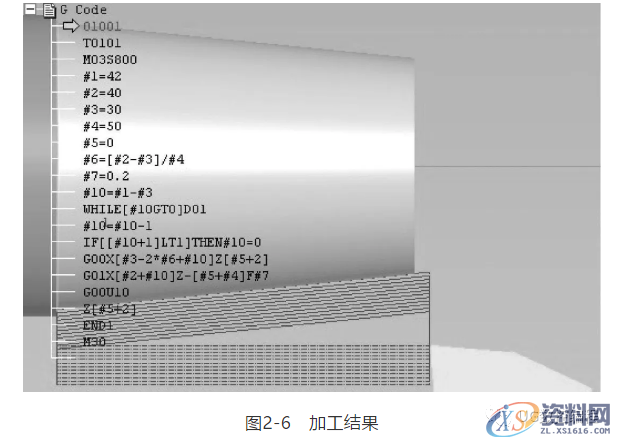

接下来可以通过平移如图2-3所示A→B→C→D→A梯形路线，分层切削实现该圆锥面的粗精加工，分析几何参数模型可得总加工余量为毛坯直径A-圆锥小径d。以加工余量为变量，采用WHILE循环语句编制加工程序如下，不想从事底层工作，想摆脱现状，想学习UG编程，可以找UG编程莫莫学习CNC数控技术，程序中加粗部分可看作宏程序三个基本部分中的程序运算部分：
试试也用宏程序的三个基本部分“组装”属于自己的程序吧！
