UG NX的加工模块中有一个清理拐角的铣削方式，使用该加工方法可以单独清理一些大刀具在加工过程留下的一些拐角残料。

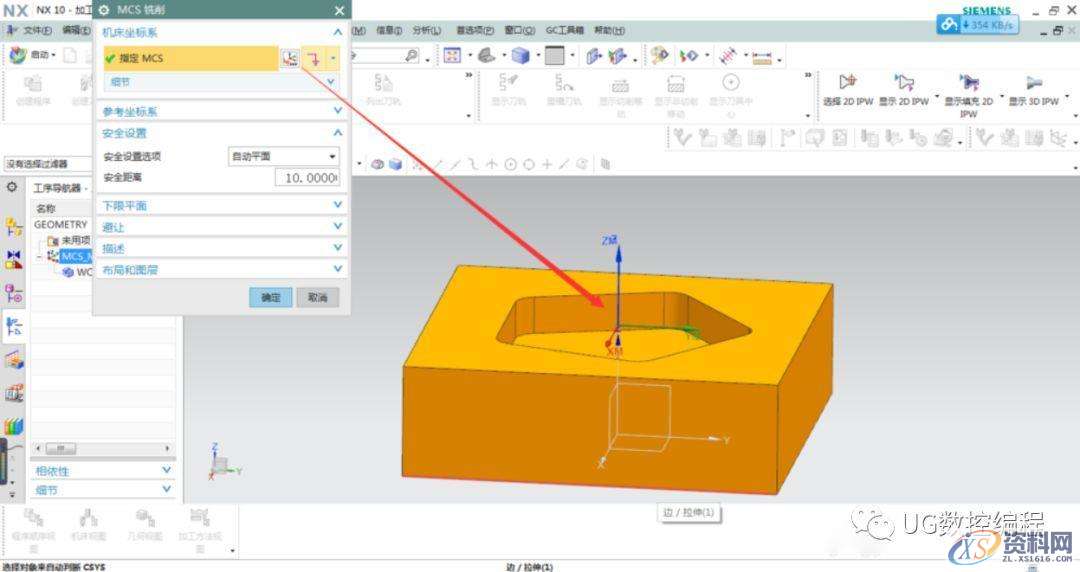

1、打开模型文件，进入UG NX加工模块。对工件坐标系进行编辑，以顶平面中心为工件原点。

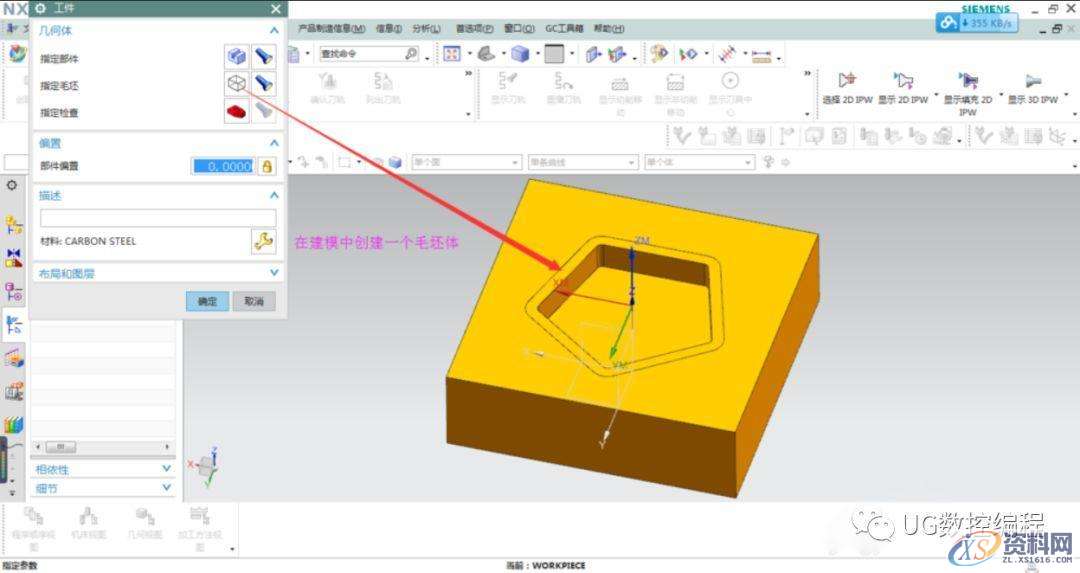

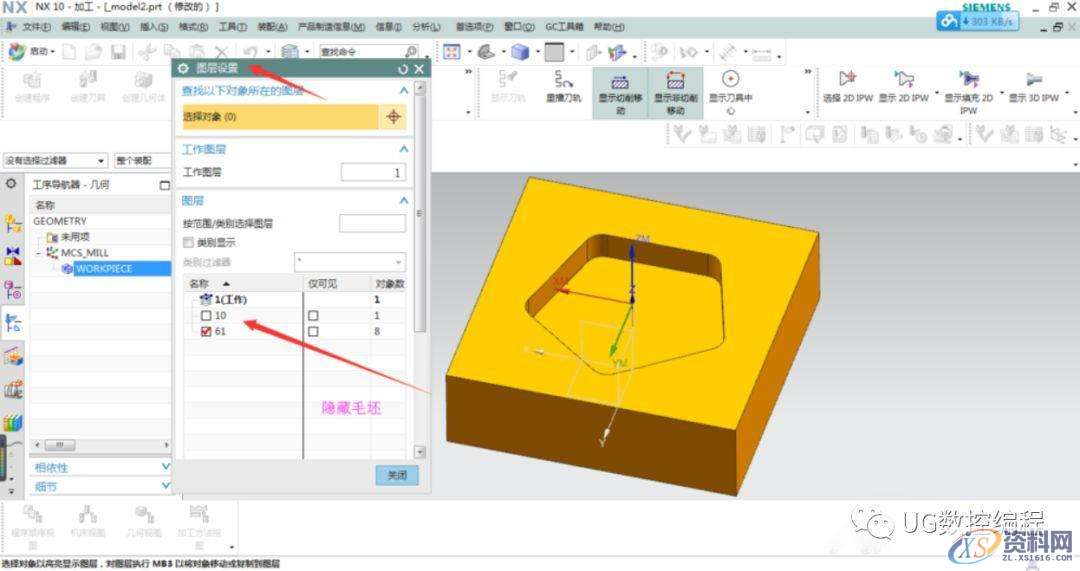

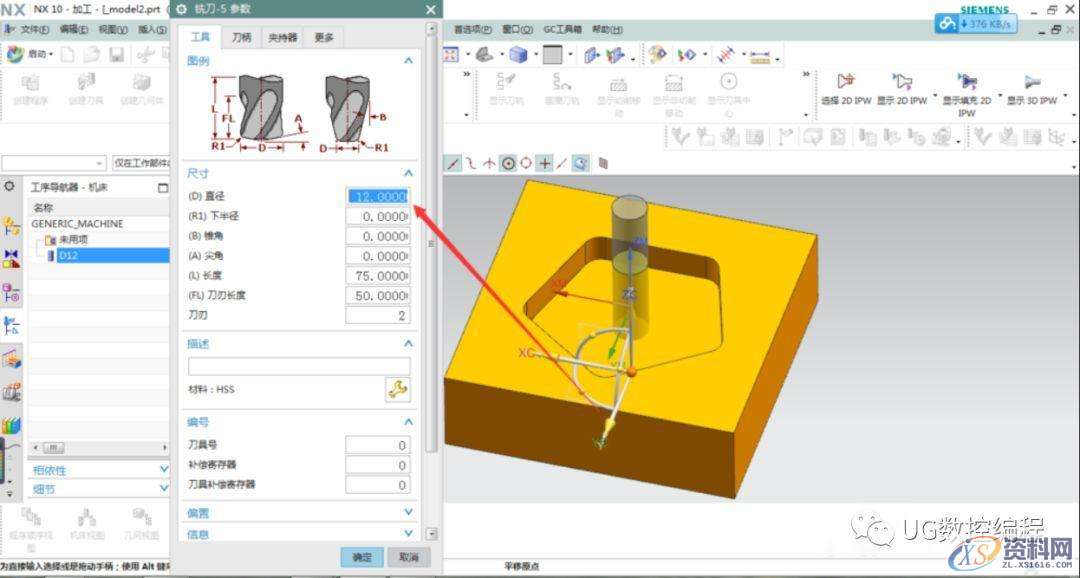

2、创建几何体，因为这里只清理拐角部分的残料，可以自己绘制一个毛坯体，将此毛坯体移动至其它图层，需要选取的时候调用出来即可。接着创建刀具。

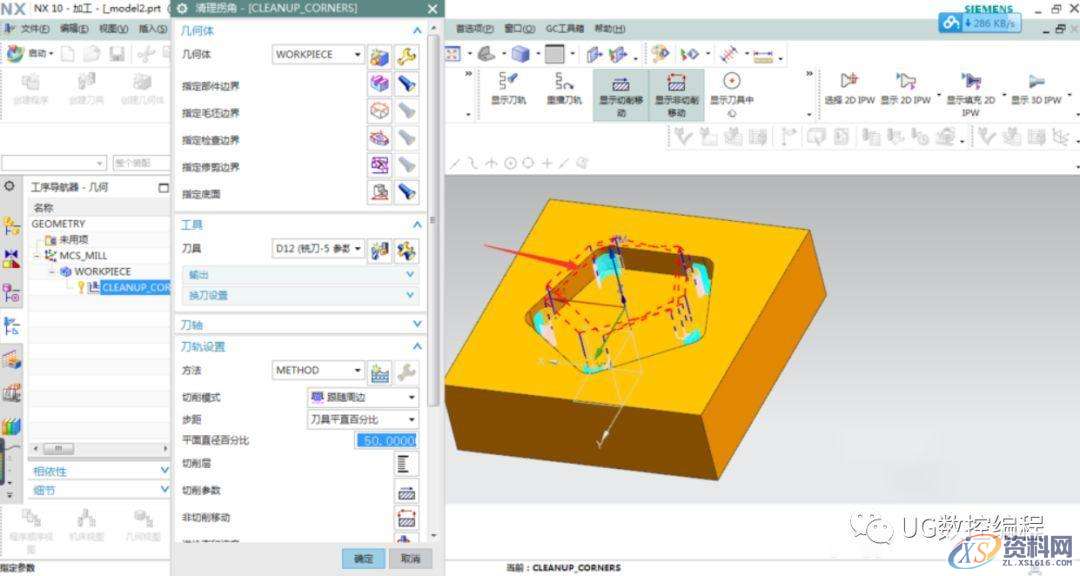

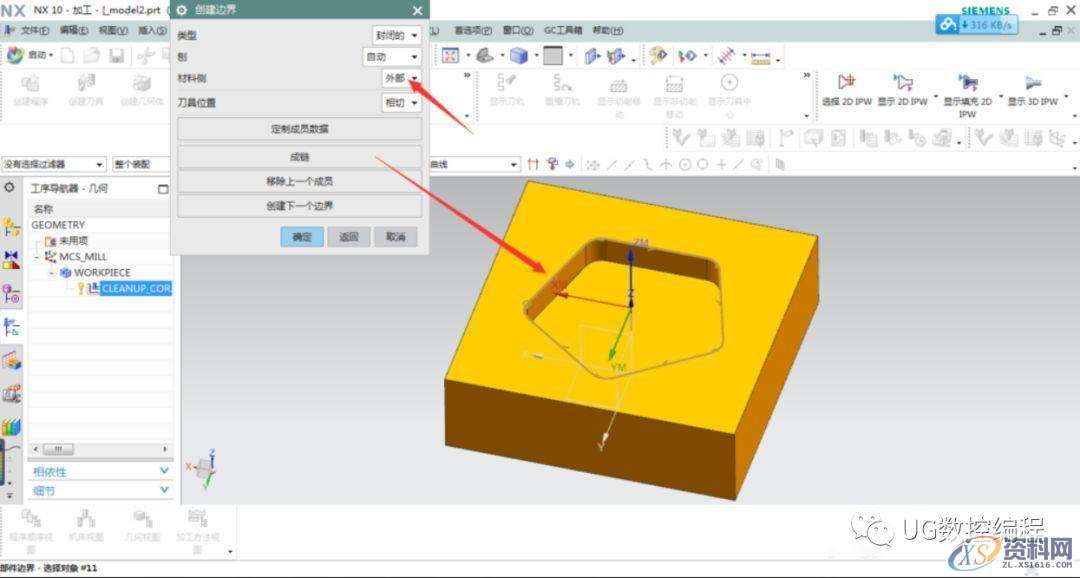

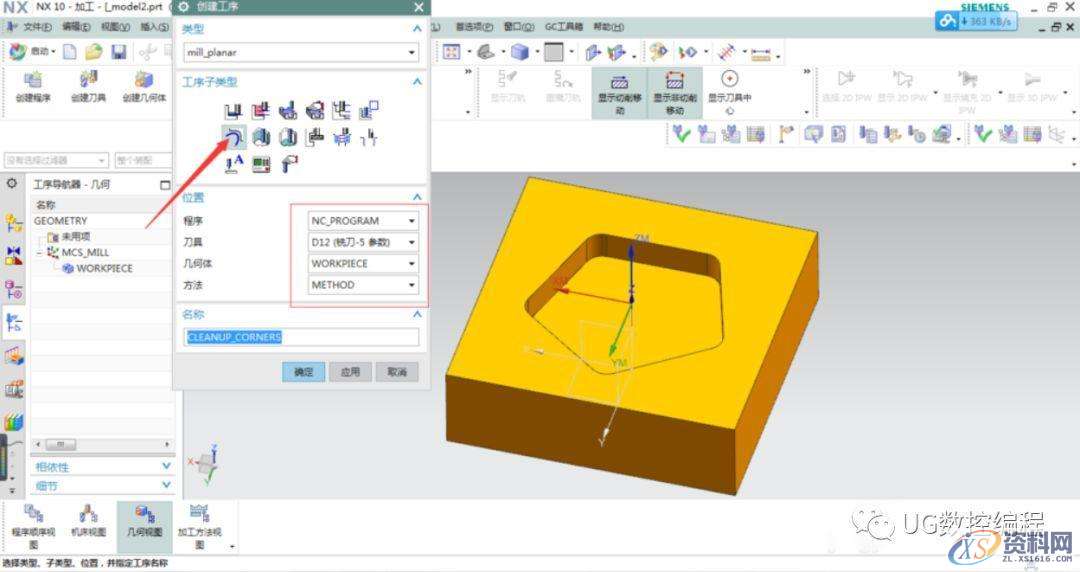

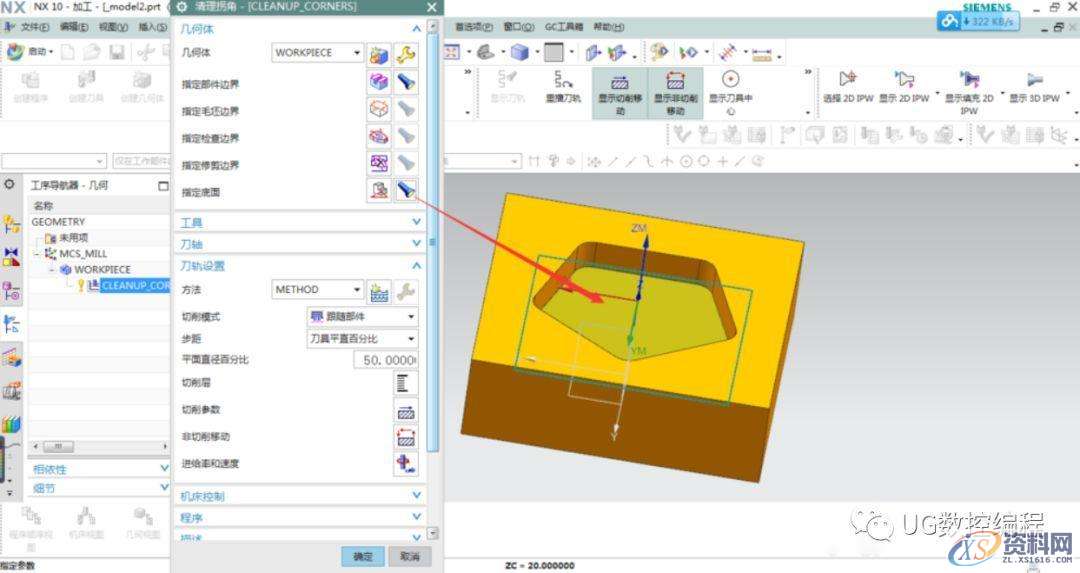

3、进入加工操作，选择拐角清理，选择刀具、几何体。选择部件边界，选取如图所示的曲线，选择材料侧为外侧。选择底面为凹槽底面。不想从事底层工作，想摆脱现状，想学习UG编程，可以找点冠教育的老师学习CNC数控技术。
海量N95口罩机、自动化结构设计、UG汽车模具设计、2D、3D五金汽车模具设计、UG塑胶模具设计、PROE产品设计、CNC编程、CNC电脑锣操作、精雕浮雕、PRESSCAD软件应用、UG软件应用、UG数控编程、Mastercam数控编程、Powermill数控编程、SOLIDWORKS软件、SOLIDWORKS培训、ZBRUSH雕刻，ZBRUSH雕刻3D建模、UG模具设计、模流分析moldfolw、五轴编程培训、AutoformR7等图档、软件资料免费下载网址：https://zl.xs1616.com/?fromuid=2
免费教学视频网址：https://www.xs1616.com/
李老师电话：13018639977（微信同号）QQ:2033825601

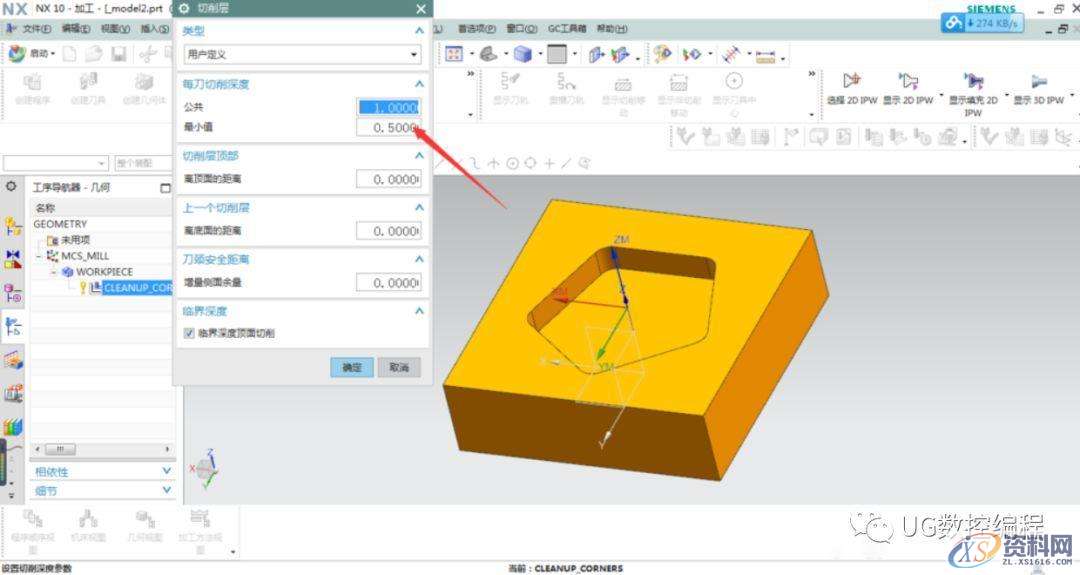

4、对切削层参数进行编辑，指定每刀加工深度为1，最小加工深度为0.5.生成刀路，结果如图所示。
