锻造件结构设计:锻件台阶和凹挡的锻出条件

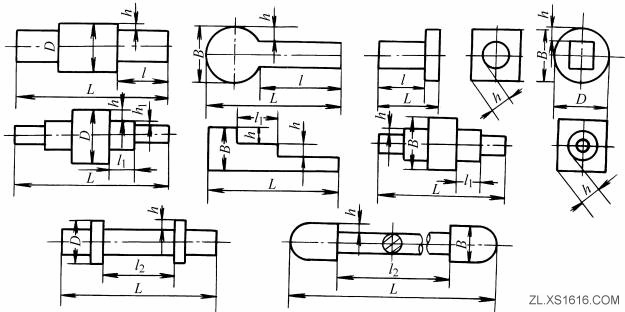

锻造件结构设计:锻件台阶和凹挡的锻出条件（图文教程）,锻造件结构设计:锻件台阶和凹挡的锻出条件,结构设计,第1张

台阶高度 h	锻件长度 L	相邻台阶的直径D或高度B
		65以下	66～80	81～100	101～125	126～160	161～200	201～250	251～320	321～400
		锻出台阶及凹挡的最小长度
5～8	250以下	70	80	90	100	120
	251～400	90	100	120	140	160
	401～600	120	140	160	180	210	240
	601～1000	160	180	210	240	270	300
	1001～1600	210	240	270	300	330	360
	1601～2500		300	330	360	400	440
	2501～4000			400	440	480	520
	4001～6000				520	560	600
9～14	250以下	50	55	60	70	80	90
	251～400	60	70	80	90	100	110	120	140
	401～600	80	90	100	110	120	140	160	180
	601～1000	100	110	120	140	160	180	210	240
	1001～1600		140	160	180	210	240	270	300
	1601～2500			210	240	270	300	330	360
	2501～4000				300	330	360	400
	4001～6000					400	440	480
15～23	250以下		40	45	50	60	70
	251～400		50	60	70	80	90	100	110	120
	401～600		70	80	90	100	110	120	140	160
	601～1000		90	100	110	120	140	160	180	210
	1001～1600			120	140	160	180	210	240	270
	1601～2500				180	210	240	270	300	330
	2501～4000					270	300	330	360
	4001～6000						360	400
24～36	250以下			45	50	55	60
	251～400			55	60	70	80	90	100	120
	401～600			70	80	90	100	110	120	140
	601～1000			90	100	110	120	140	160	180
	1001～1600			110	120	140	160	180	210	240
	1601～2500				160	180	210	240	270	300
	2501～4000					240	270	300	330
	4001～6000						330	360
37～55	250以下					50	55
	251～400					60	70	80	90	100
	401～600					80	90	100	110	120
	601～1000					100	110	120	140	160
	1001～1600					120	140	160	180	210
	1601～2500					160	180	210	240	270
	2501～4000					210	240	270	300
	4001～6000						300	330
56～75	250以下					45	50
	251～400					55	60	70
	401～600					70	80	90	100	110
	601～1000					90	100	110	120	140
	1001～1600					110	120	140	160	180
	1601～2500					140	160	180	210	240
	2501～4000					180	210	240	270
	4001～6000						270	300

注：⒈当台阶的长度l等于或大于表中所列数值时，则端部之台阶亦能锻出。

⒉当台阶的长度l1等于或大于0.8L时，则中部之台阶亦能锻出。

⒊当凹挡的长度l2等于或大于1.5L时，则两台阶之间的凹挡亦能锻出。

⒋如台阶或凹挡有一个不需要锻出时，则其近邻之台阶及凹挡按其总高度h+h1来计算。

⒌对于外形特别复杂的锻件，其台阶与凹挡是否锻出，由锻件设计者视具体情况而确定。
