弯曲种类 | 简 图 | 推荐尺寸 | |||||||||||||||
圆 |
| d | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 28 | 30 | ||||
r(最小) | 4 | 6 | 8 | 10 | 12 | 15 | |||||||||||
r(一般) | =d | ||||||||||||||||

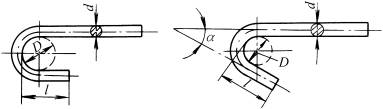

圆 |
| α＝45°或75° l=3d D＝2d;其尺寸最好从下列尺寸系列中选择：8，10，12，14，16，18，20，22，24，28，32，36，40 mm | |||||||||||||||

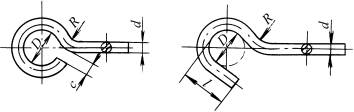

圆 |
| d | D | c(小于) | R | l | |||||||||||
6 | 8～14 | 6 | 5～8 | 14～26 | |||||||||||||
8 | 10～18 | 6 | 5～10 | 27～36 | |||||||||||||
10 | 10～20 | 8 | 5～10 | 30～40 | |||||||||||||
12 | 12～24 | 10 | 5～12 | 36～48 | |||||||||||||
14 | 12～28 | 12 | 8～15 | 40～56 | |||||||||||||
16 | 16～32 | 16 | 8～15 | 48～64 | |||||||||||||
18 | 18～36 | 20 | 10～20 | 54～72 | |||||||||||||
直径D由下列尺寸系列中选择：8，10，12，14，16，18，20，22，24，28，32， 36 mm 半径R在5，8，10，12，15，20 mm各数值选择，应略等于D／2 | |||||||||||||||||
