proe爆炸图创建方法，各个版本略有不同，这里以proe5.0为例把步骤给大家梳理一下。

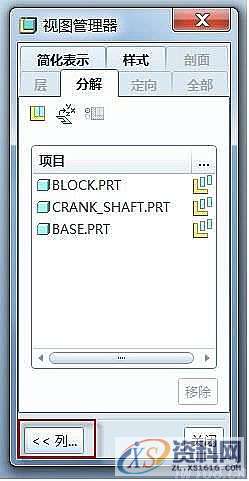

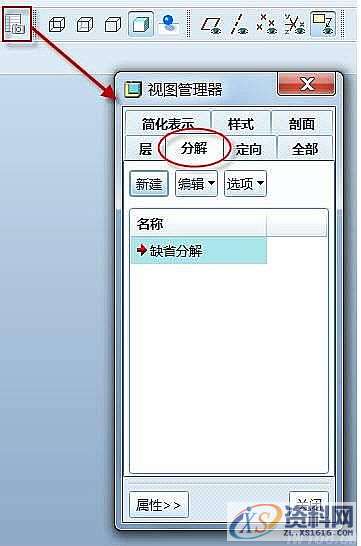

1、在proe装配组件中打开视图管理器，切换功能标签到分解

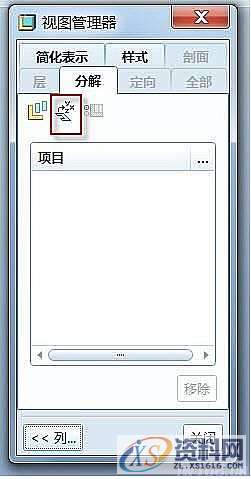

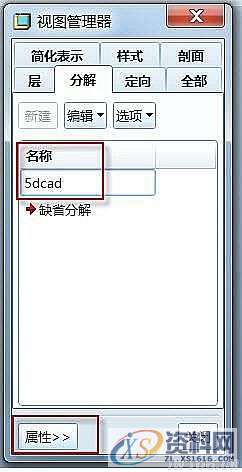

2、新建分解视图，点“属性”切换对话框
编辑分解位置
N95口罩耳带机、N95切片加内置鼻梁一体机、N95口罩机整套现货，预订电话：13018639977
CNC数控编程培训、塑胶模具设计培训，冲压模具设计培训，精雕、ZBrush圆雕培训、Solidworks产品设计培训、pro/E产品设计培训，潇洒职业培训学校线下、线上网络学习方式，随到随学，上班学习两不误，欢迎免费试学！
学习联系李老师电话：13018639977（微信同号）QQ:2033825601
学习地址：东莞市横沥镇新城工业区兴业路121号－潇洒职业培训学校

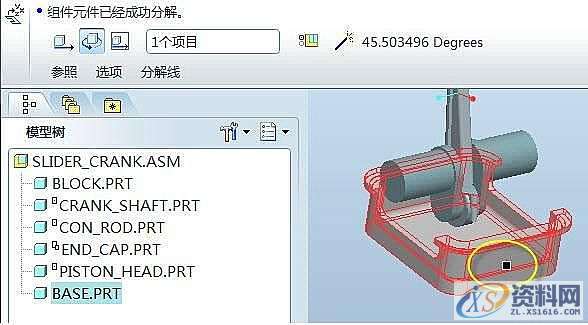

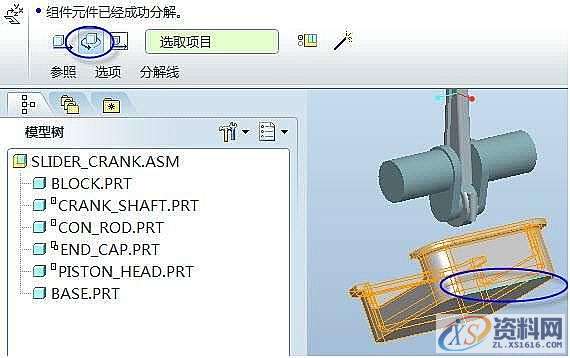

平移零件，选择一个或多个（ctrl）对象，然后鼠标放在白色的坐标系某个轴上，轴显示为红色即可拖拽、旋转零件，选择零件同上，然后点击如图旋转图标，这时会提示选择旋转轴，鼠标靠近边界即可加亮，点击即选中，
然后鼠标即可拖住出现的白点转动
偏移线，可以用引线来表达分解关系、ok

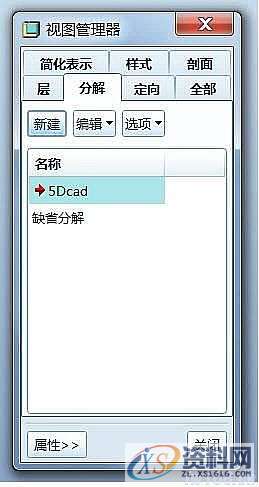

切换回分解视图
保存分解
确定
确定
爆炸图创建完成，可以应用到工程图了
