J形橡胶密封圈尺寸系列 (mm)

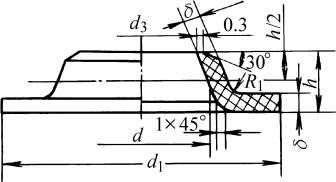

J形橡胶密封圈尺寸系列(图文教程),J形橡胶密封圈尺寸系列,尺寸,0.5,1.1,第1张

d	d3	d、d3 公差	d1		h		δ		d	d3	d、d3 公差	d1		h		δ
4	2.8	＋0.2 －0.3	18	±0.6	6	＋0.8 －0.4	2	＋0.6 －0.2	90	84	＋0.5 －0.8	120	±1.2	14	＋1.0 －0.5	3.5	＋0.6 －0.3
5	3.5		20						95	89		125
6	4.2		22						100	94		130
7	5		23						105	99		135
8	6		25						110	101	＋0.6 －1.1	140		17		4
9	7		26						120	112		155	±1.5
10	8		28						125	117		160
12	10		30						130	122		165
14	11	＋0.3 －0.4	32	±0.8	8				140	132		175
16	13		35						150	142	＋0.7 －1.5	190
18	15		38						160	152		200
20	17		40				2.5		170	162		210
22	19		42		10				180	172		220
25	21		45						190	182		230
28	24		48						200	192		240
30	26		50						210	202		250	d1值的 ±1%	20		4.5
32	28		57						220	212		260
32	28		57	±1	12	＋1.0 －0.5	3		220	212		260
35	30		60						240	232		280
38	33	＋0.4 －0.5	63						250	242	d、d3 值的＋5.0% －1%	290
40	35		65						260	252		300
42	37		67						280	272		320
45	40		70						300	292		340
48	43		73						320	311		370
50	45		75						340	331		390
52	46		82		14		3.5	＋0.6 －0.3	360	351		410
55	49		85						380	371		430
60	54	＋0.5 －0.8	90						400	391		450
65	59		95						420	411		470
70	64		100						450	441		500
75	69		105	±1.2					480	471		530
80	74		110						500	491		550
85	79		115
