中望3D设计钻石对戒（开环男戒）（图文教程）

    首先，我们来学习男钻戒初步建模（开环男戒的主体部分）设计。

 图1 男钻戒

第一步，分别新建名称为钻石对戒的多对象文件，以及新建名称为开环男戒的零件。

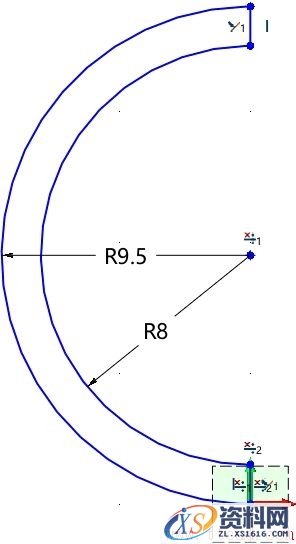

第二步，在XZ工作平面上创建下面草图并保存该草图，草图参数如图2所示。

 图2 创建草图-1

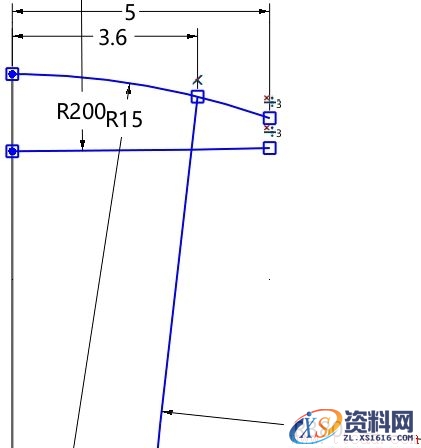

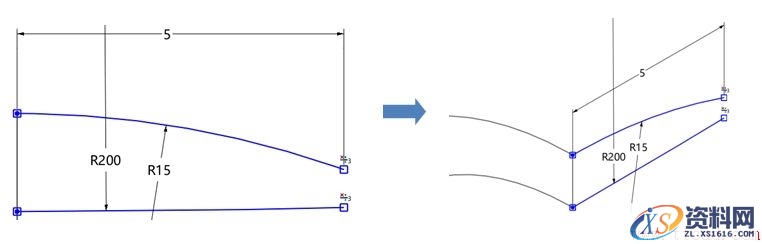

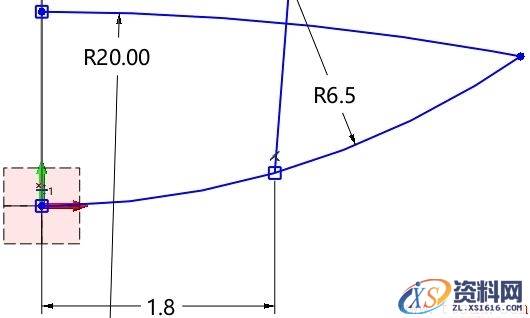

第三步，在YZ工作平面上创建草图-2，分别绘制两条圆弧并标注相应尺寸，添加垂直约束以及圆弧高度，上方位置草图参数如图3所示。

 图3 创建草图-2

第四步，在YZ工作平面上创建草图-3，分别绘制两条圆弧并标注相应尺寸，添加垂直约束以及圆弧高度，下方位置草图参数如图4所示。

 图4创建草图-3

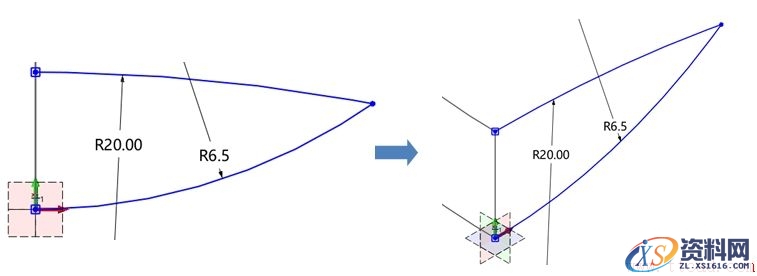

第五步，绘制圆弧，上下方位置尺寸标注分别如图5、图6所示。

 图5 绘制上方圆弧

 图6绘制下方圆弧

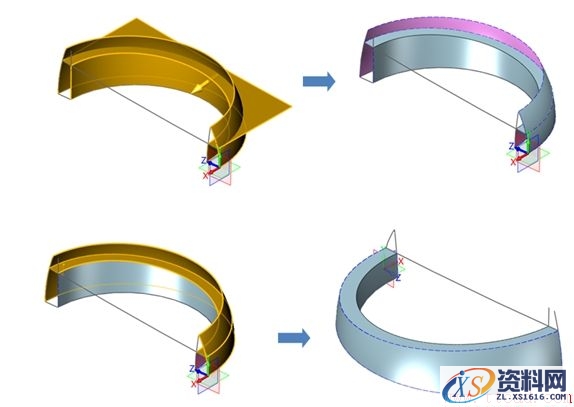

第六步，退出草图，设置过滤器为曲线，分别使用驱动曲线放样和放样创建曲面，如图7所示。

 图7创建曲面

第七步，使用拉伸将圆弧曲线进行拉伸，和指定曲面使用布尔减运算，如图8所示。

 图8 曲面拉伸

第八步，进行曲面修剪，移除不需要部分，如图9所示。

 图9 曲面修剪

第九步，分别拾取封闭轮廓，依次形成两个曲面，如图10所示。

 图10曲面形成

第十步，隐藏辅助草图，使用缝合把封闭曲面缝合成实体，如图11所示。

 图11曲面缝合

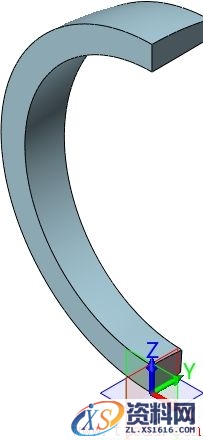

第十一步，在XZ工作平面上创建草图-4；并对该草图进行拉伸，使用布尔运算切除造型，如图12所示。

 图12草图拉伸切除

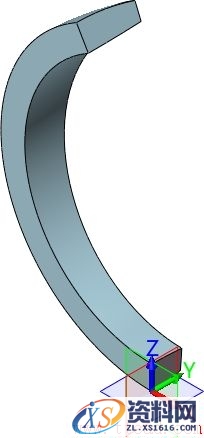

第十二步，隐藏使用过的辅助草图，得图13。

 图13 隐藏草图

第十三步，依次对实体边缘进行倒 0.5mm、0.3mm圆角，如图14所示。

 图14倒圆角操作-1

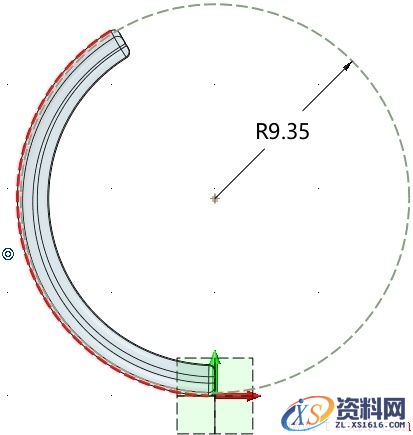

第十四步，在XZ工作平面上创建草图-5，提取实体边缘，绘制一个圆作为构造线，如图15所示。

 图15 构造线

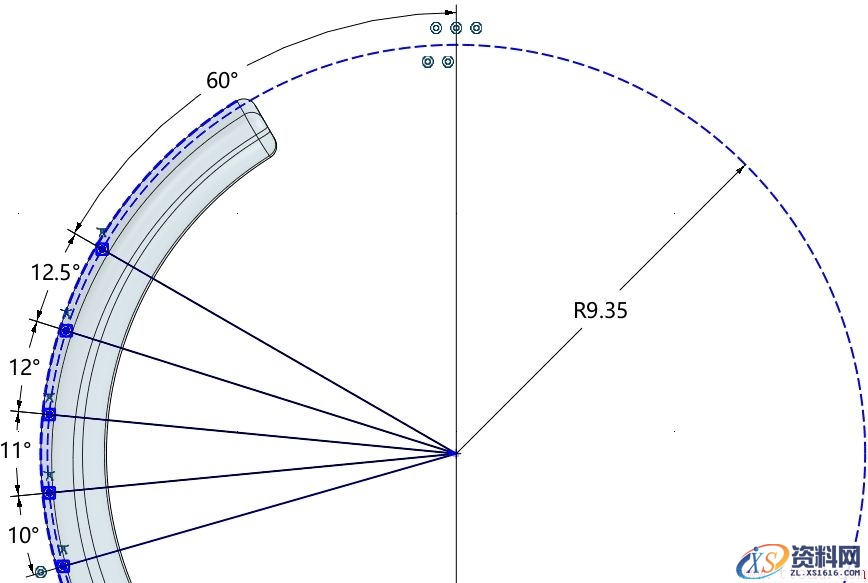

第十五步，依次绘制经过圆心的5条直线，使它们和圆弧构造线相交，标记角度，参数如图16所示。

 图16 绘制直线-1

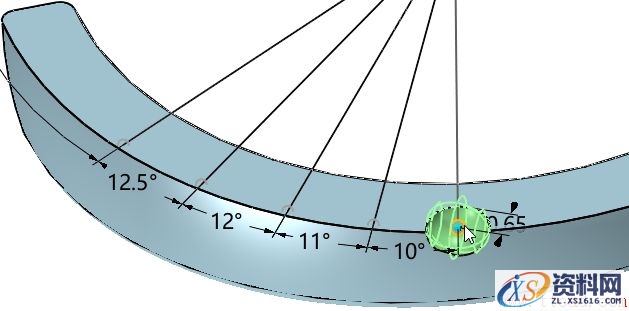

第十六步，退出草图后调整模型视角，捕捉关键点，创建一个起始半径为0.65mm的球体，和实体造型进行减运算，如图17所示。

 图17球体创建-1

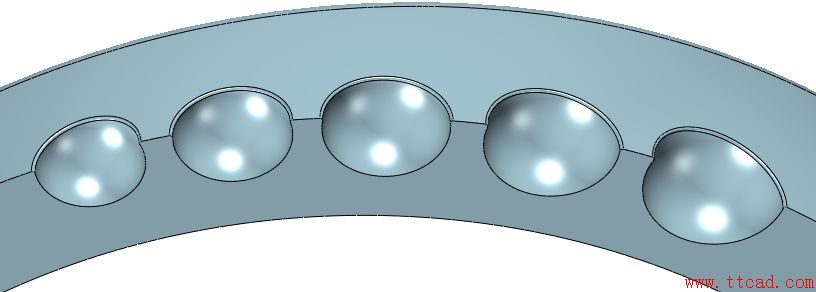

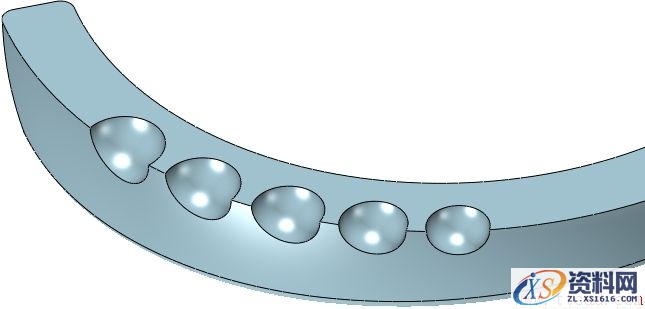

第十七步，捕捉关键点，半径以0.05mm递增，创建5个球体，隐藏含有点的草图，如图18所示。

 图18球体创建-2

第十八步，倒0.3mm圆角，如图19所示。

 图19倒圆角操作-2

第十九步，在YZ工作平面上创建草图，绘制一根构造线，和上下两个球体边缘相切，如图20所示。

 图20 绘制相切构造线

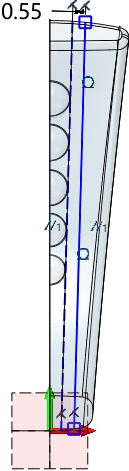

第二十步，绘制平行构造线，偏移距离为0.55mm，如图21所示。

 图21 绘制平行构造线

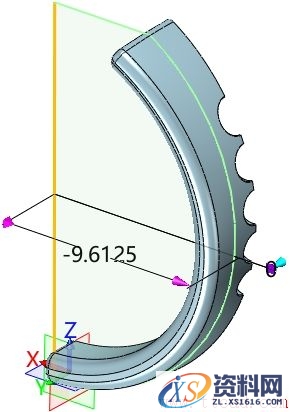

第二十一步，拉伸上部草图直线，形成曲面，终止位置到面，如图22所示。

 图22 草图拉伸

第二十二步，对上步曲面的圆弧部分进行缩进，往内延伸0.15mm，如图23所示。

 图23 曲面反伸

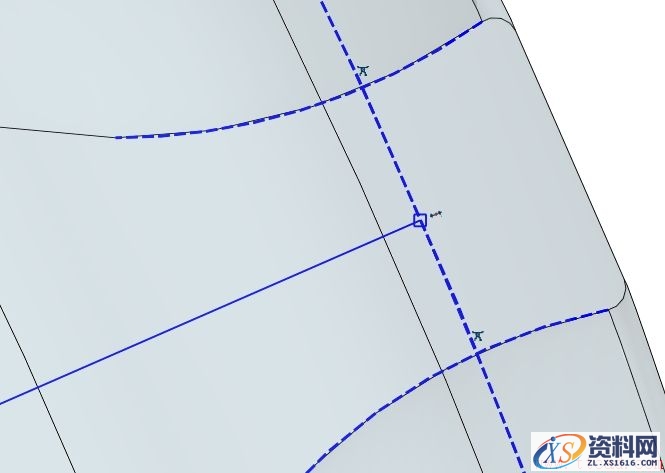

第二十三步，在上步曲面上创建草图，提取需要的球体边缘和曲面边缘，使用直线连接两交点，形成新的构造线，绘制经过圆弧中心的直线，一遍的端点落在绘制构造线的中点处，如图24所示。

图24 绘制直线-2

第二十四步，使用上部同样的方法创建另外三条直线，如图25所示。

 图25 绘制直线-3

第二十五步，捕捉关键点，创建一个起始半径为0.65mm的球体，位置落在上步草图直线的端点上，并和造型进行减运算，如图26所示。

 图26球体创建-3

第二十六步，捕捉关键点，半径以0.05mm递增，创建4个球体，如图27所示。

 图27球体创建-4

第二十七步，隐藏为创建球体进行定位的辅助工作平面和辅助草图，并进行0.03mm倒圆角，如图28所示。

 图28倒圆角操作-3

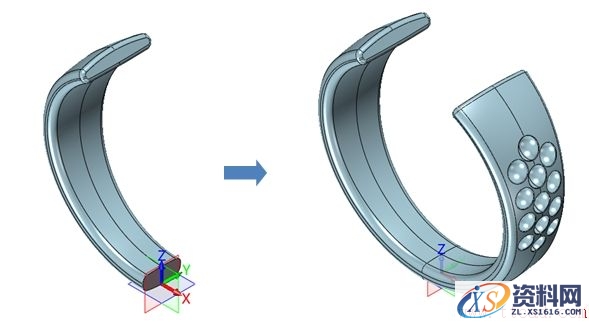

第二十八步，设置过滤器为造型，拾取镜像平面，布尔加运算对镜像后的造型进行合并，镜像1/2戒指造型，得到开环男戒的主体部分，如图29所示。

 图29镜像操作

    到此，开环男戒的主体部分建模设计课程就完成了，由于篇幅原因，我们将使用中望3D在后续教程中继续完成此钻石对戒系列课程的学习。
