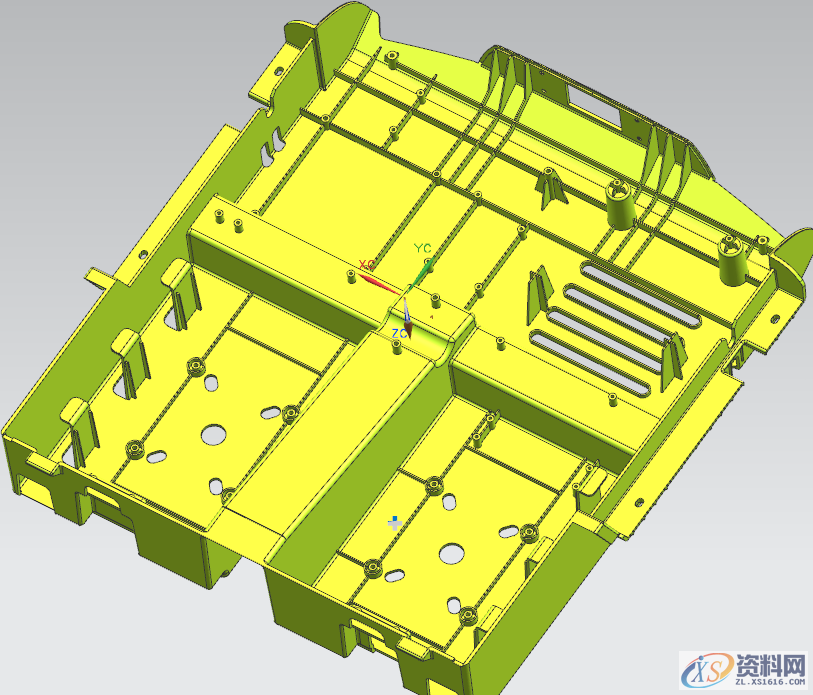

产品样式：
注意：产品尺寸比较大，而且是外观装配件，在设计时注意产品开口进的变形，所以在设计的时候需要做局部的反变形，以免成型后变形影响装配。
产品外观面，不允许有进胶点

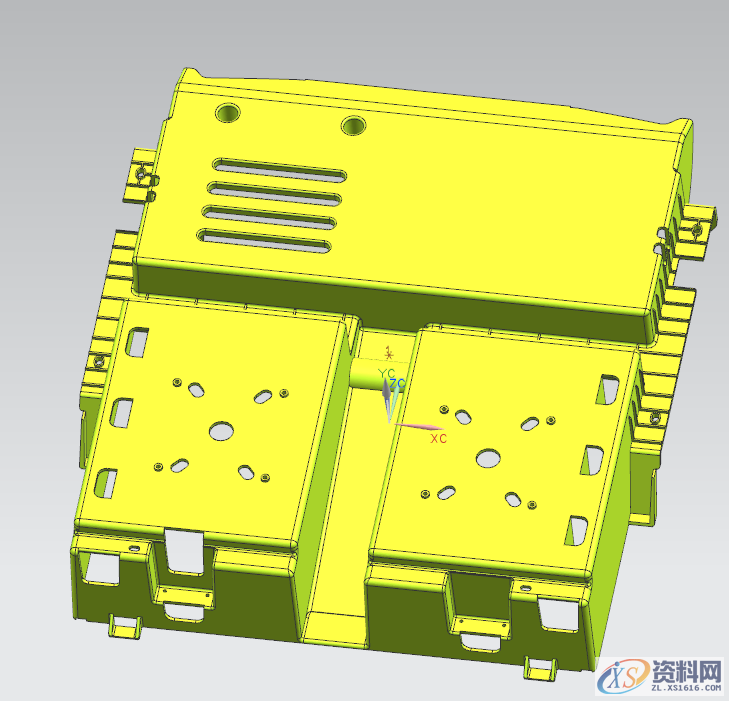

产品背面样式

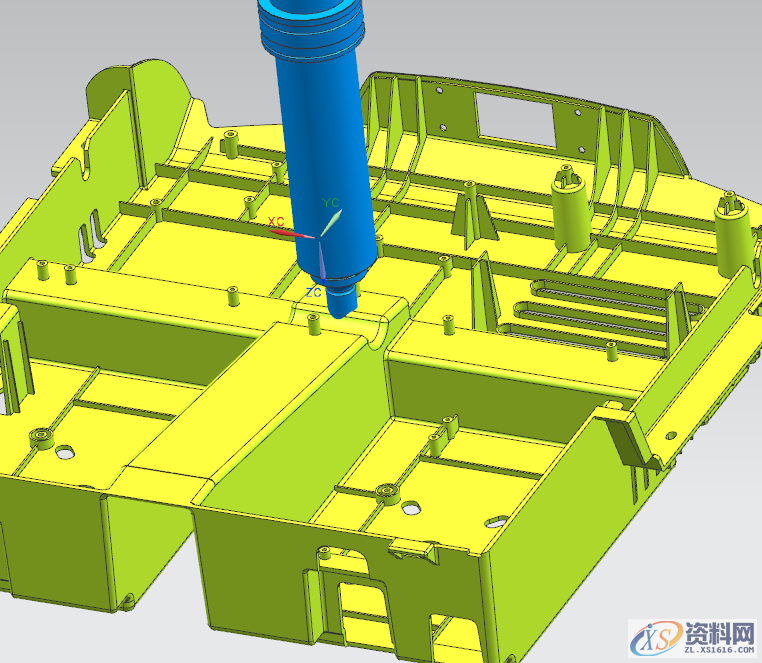

产品进胶：
注意：开放式热流道，进胶点尽可能大，减小充填压力。
以产品中心进行开放式热流道进胶
热流道加热圈：
注意：加热圈尽可能靠近模仁，减小热量损失。

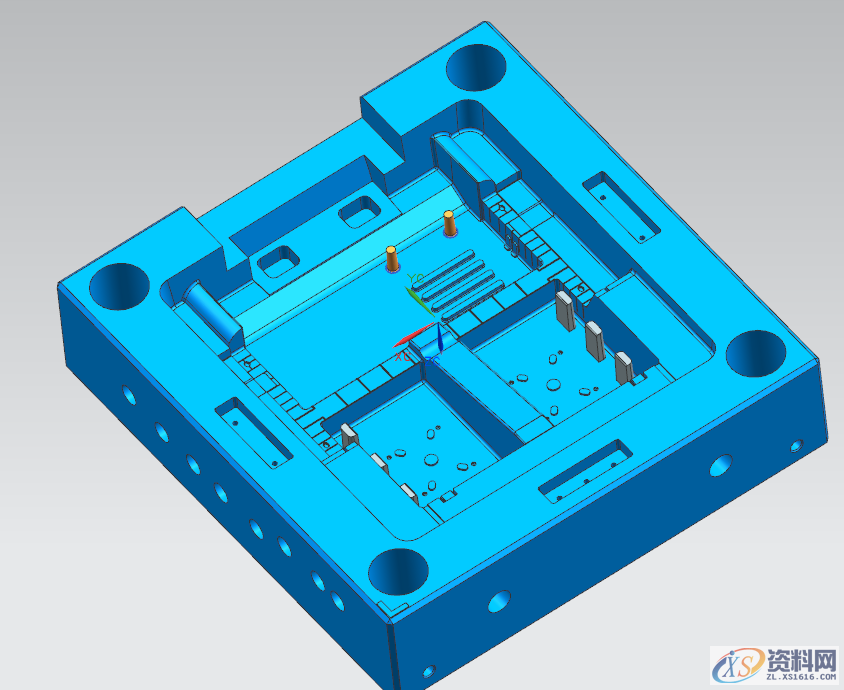

前模仁：
简单的说：就是正常模具的后模。
因为是倒灌模，将之前的后模变成了前模。
后模仁：
注意：外观面为后模，并采用原身留，所以在插靠破的区域尽可能做镶件，肋条深的区域也尽可能做镶件，简单的话，就是让后模仁尽量方便加工。
由于产品尺寸比较大，所以后模仁采用原身留，B板材质：NAK80

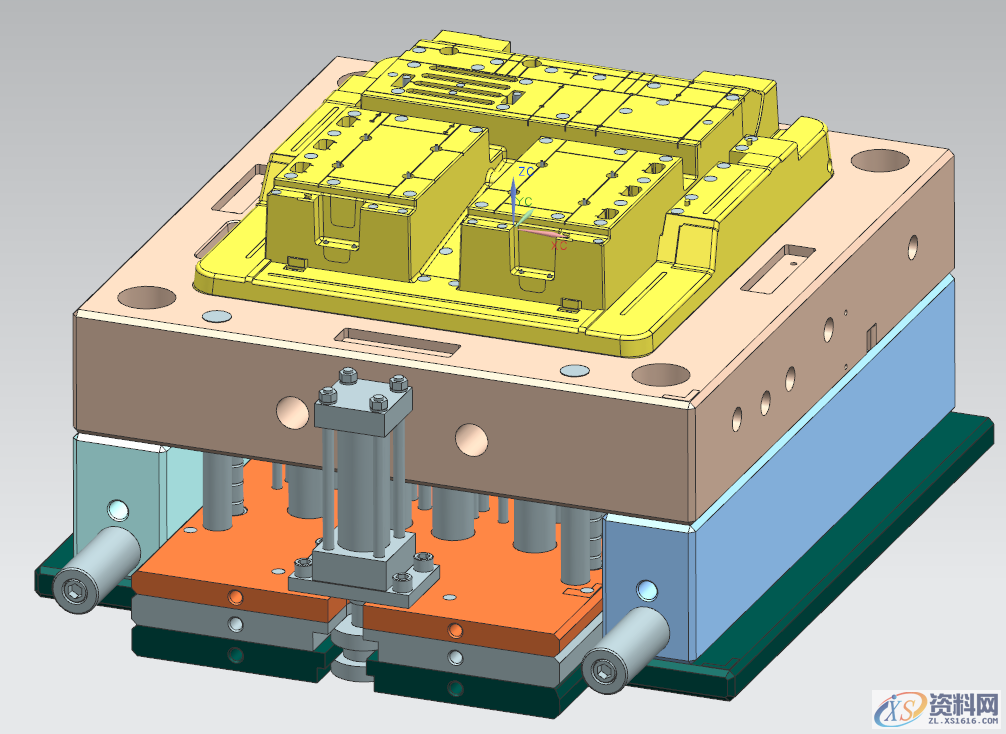

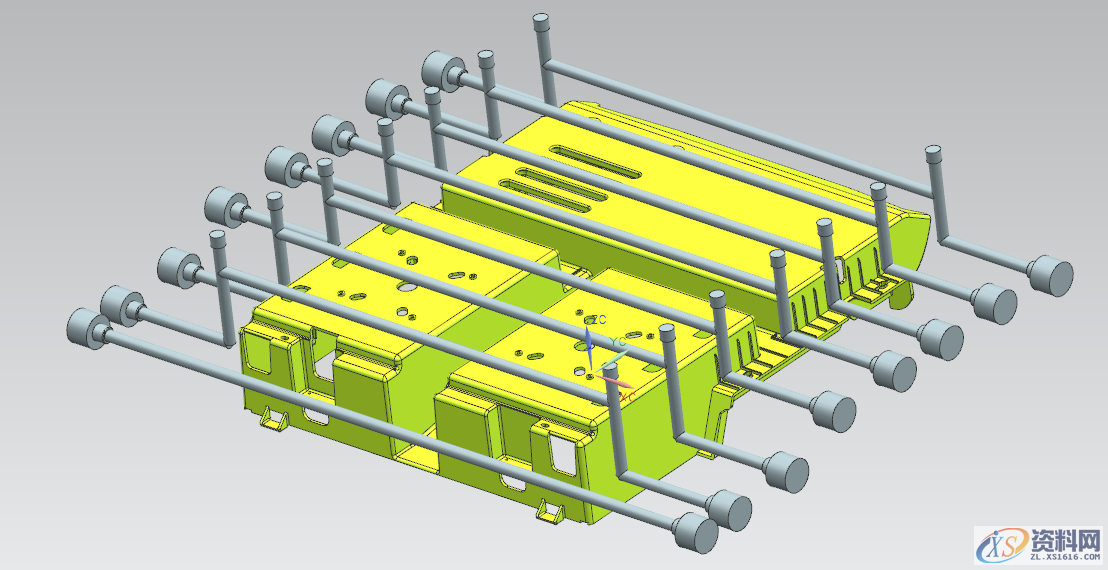

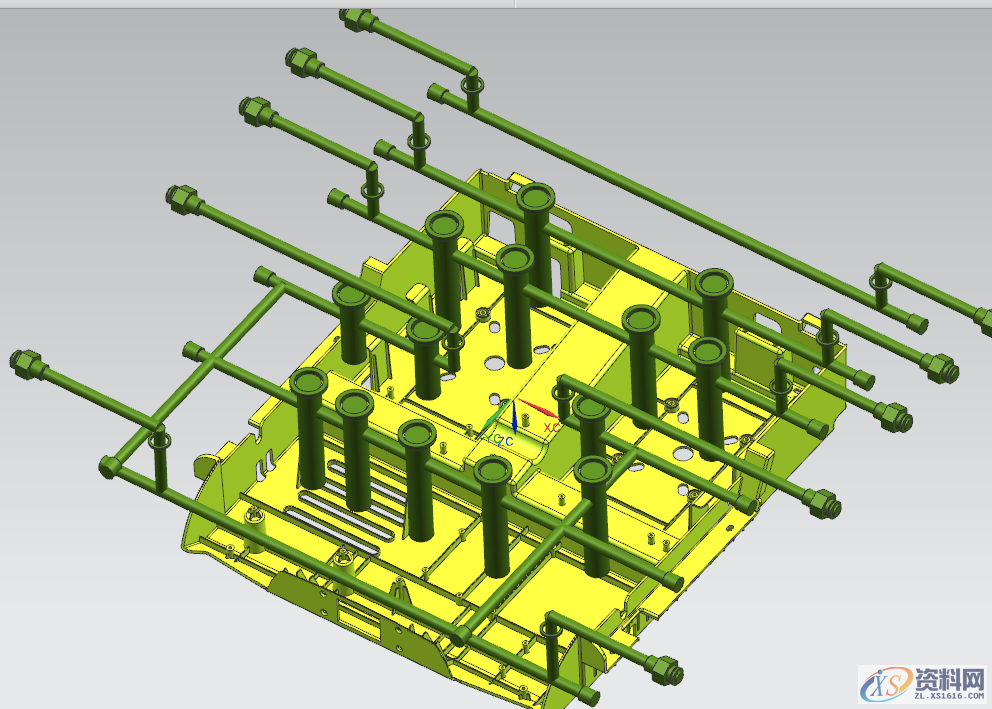

顶针样式：
注意：顶针的型号尽可以小，因为是倒灌模具，在没有必要的时候，尽量小用司筒针与扁顶针，要方面加工，而且顶针板上必须要有EGP导向，确保两侧的液压缸顶出平衡！
前模采用液压缸顶出。

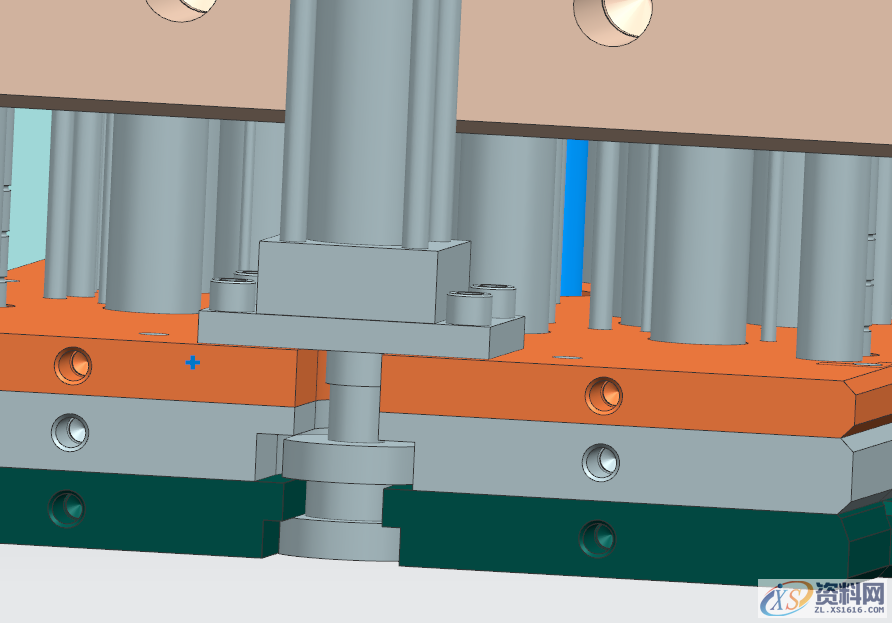

液压缸固定样式
液压缸是顶针前模固定板上，再将顶针板向上移动。

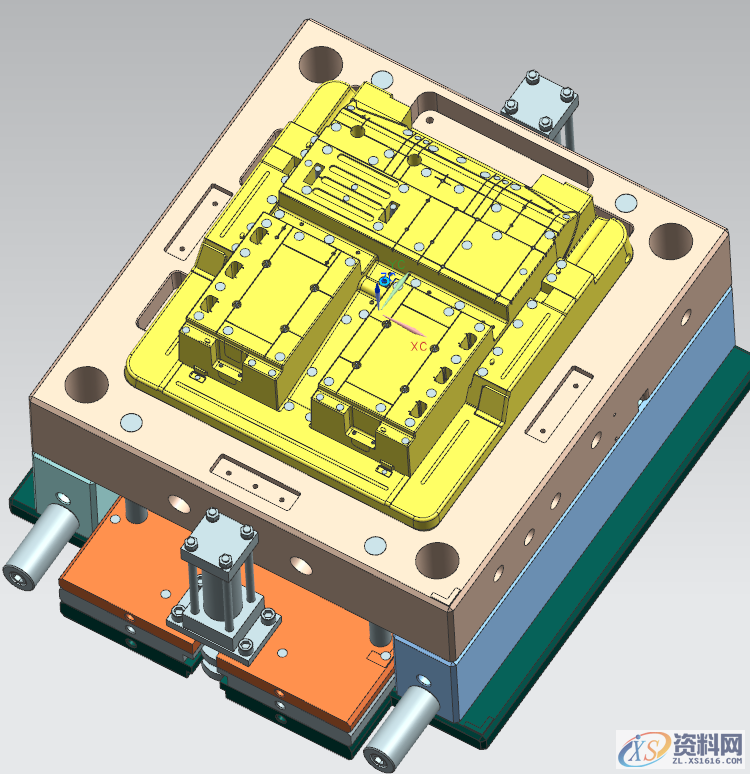

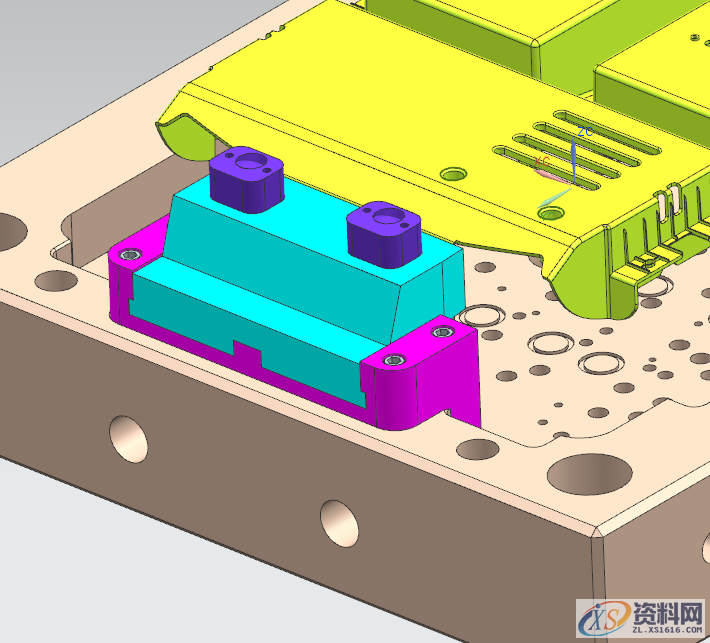

滑块样式：
由于模架空间不够，采用整体的滑块底座。

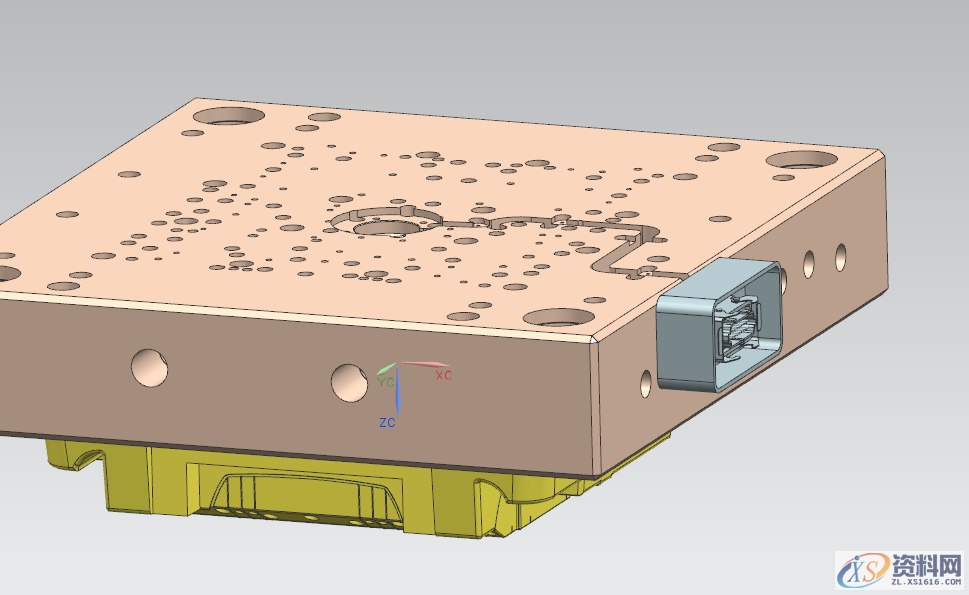

前模水路样式
后模水路样式：
