一、文字的使用:
1）尺寸文字字高定为2.5mm，（箭头尺寸定为1.5）公差值文字字比例0.6。当图框有比例调整时，文字大小作相应调整。
2）其它文字字高定为3.5或5.0 mm，优先使用5.0
3）字体为中国国标正楷、宋体两种，常用宋体。
4）文字尺寸不得有任何重叠现象
5）特殊情况文字大小需调整。如：标准件图纸需要用到传真机的，尺寸需适当放大。
二、.图纸比例:
图纸比例的表示方法为A：B
A.：在图纸上绘画之尺寸， B：物件的真实尺寸
例：图纸比例缩小 -- 1 ：2
图纸比例相同 -- 1 ：1
图纸比例放大 --5 ：1
注意：绘图设计时尽量采用1:1,而出图时装配图尽可能1 ：1打印，零件图应根据实际需要缩放打印，原则是能清晰表达出工件形状。
注意：绘图设计时尽量采用1:1,而出图时装配图尽可能1 ：1打

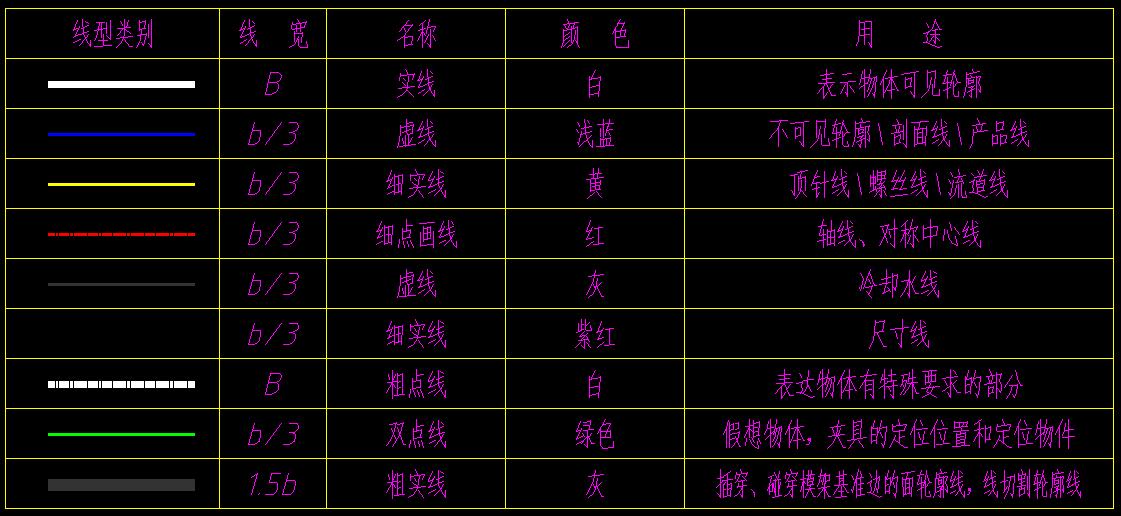

三、打印线条的粗度
