模具设计需要注意的细节非常多，也很复杂。但是理论的学习，能很好的解决这一问题，通过不断的练习，不断的吸收增长经验。
冲头固定形式
挂台固定
1、对于普通异形冲头

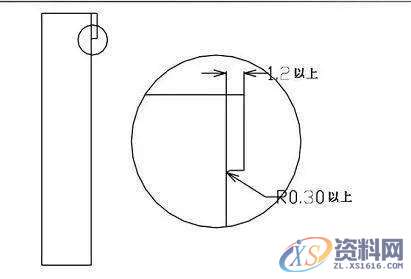

适用于无法用螺丝紧固的异形冲头（材料厚度大于0.4的不锈钢除外），冲头示意图如下：

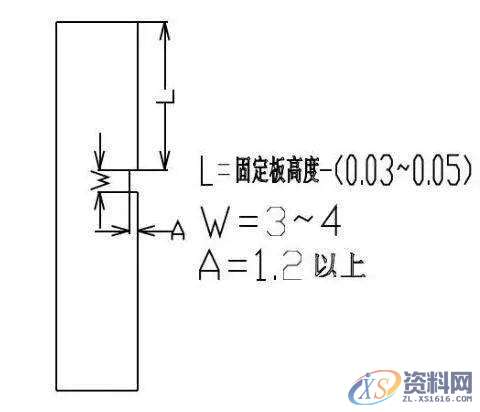

2、材料厚度大于0.4的不锈钢，示意图如下：
螺丝固定
1、当冲头大小足够大，冲头固定结构如下图示：（大冲头尽量均匀固定螺丝）
2、当异形冲头大小较小，并且无法适用挂台固定或固定易断时，可以采用下图结构进行紧固。
压块固定（戒指结构）
1、正常结构或料厚低于0.4的不锈钢采用示意图
2、材料厚度大于0.4的不锈钢适用结构如下：
加强套筒固定
这种结构适用于尺寸较小且形状复杂的异形冲头固定，结构如下：
穿销固定
冲头非常小，且很薄，无法使用其他形式进行固定时采用。结构如下图：
冲头的固定可分为两大类：快拆结构与非快拆结构。虽然，刚刚介绍了几种固定方式，但是只要根据结构来理解就很容易。挂台结构属于非快拆结构，而螺丝、穿销、压块结构都属于快拆结构。
非快拆与快拆结构在模具中的选用原则是优先考虑模具的使用与更换频率，如果无需考虑以上内容，则可以直接采用挂台结构，因为从成本与安装难易程度来看，挂台是最简单的。
