滑块的设计过程包括：确定滑出距离→设计滑出方式（斜导柱、油缸）→设计压板→设计限位方式（弹簧、限位夹）→设计水路。

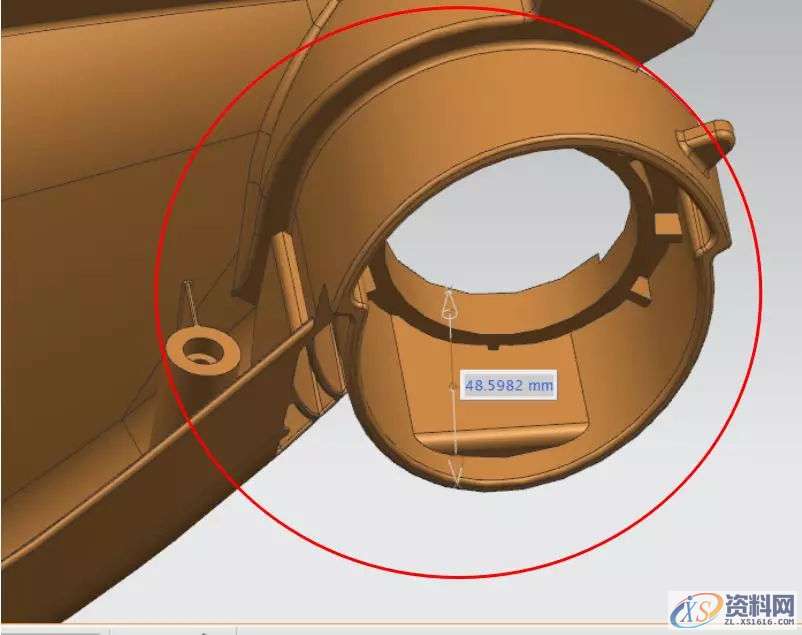

确定需要设计滑块的区域与滑出距离, 滑块实际滑出距离要＞产品到扣距离5~10MM。
确定需要设计滑块的区域与滑出距离。
设计滑块与滑出方式，首选斜导柱滑出方式，其次选油缸滑出方式。

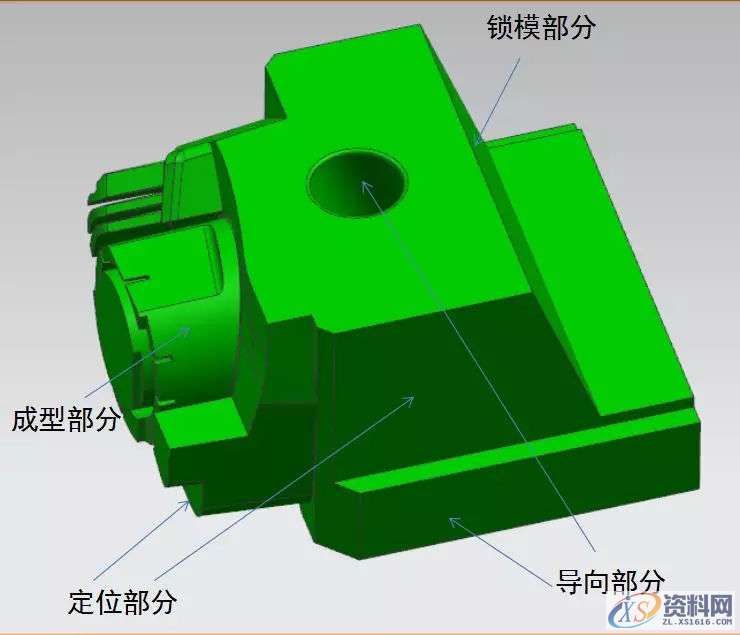

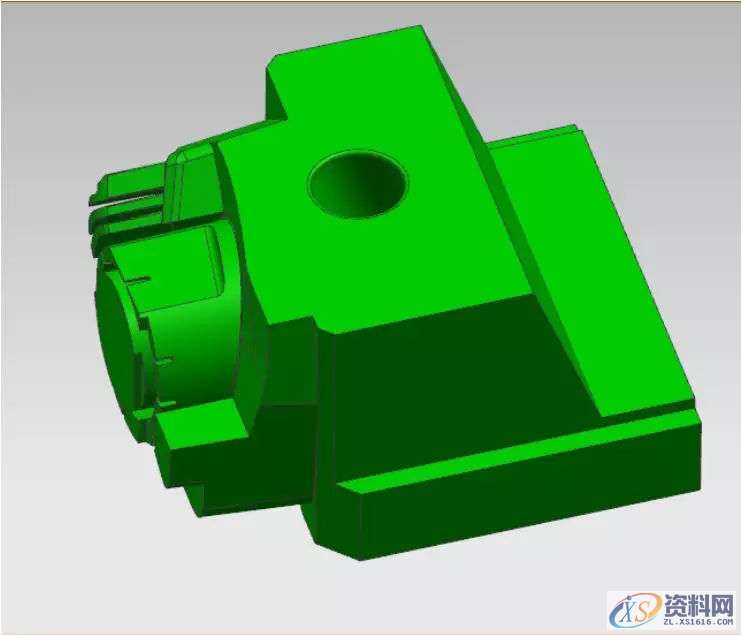

滑块一般分为：
- 成型部分
- 定位部分
- 锁模部分
- 导向部分
选用斜导柱滑出的：

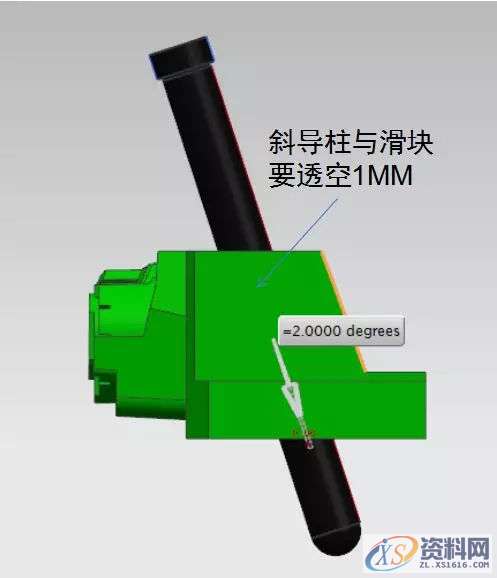

- 斜导柱角度要小于滑块锁模角度2度
- 斜导柱尺寸一般为20~30MM

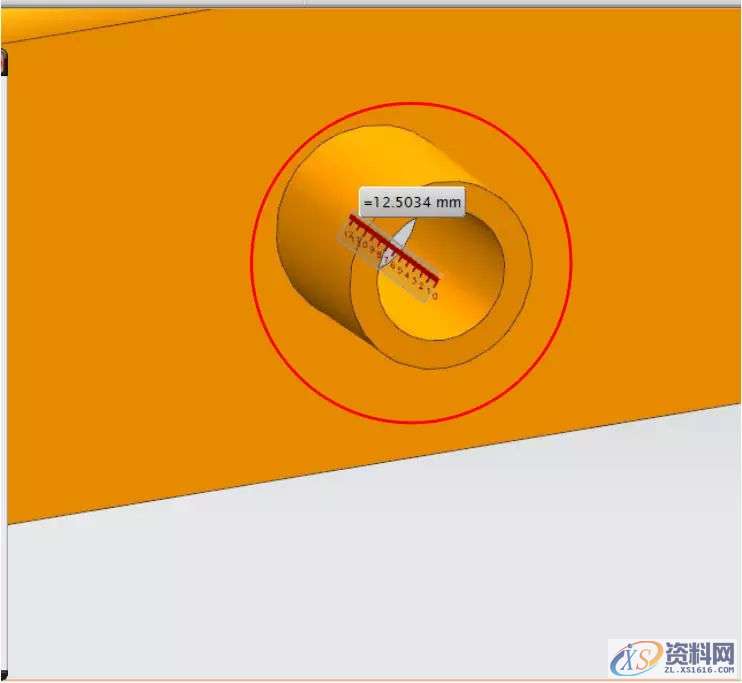

- 最小不能小与12MM
一般斜导柱固定最滑块顶部，对于高度超过100的滑块，导柱固定在滑块下部，可以使滑块滑出更加平稳。

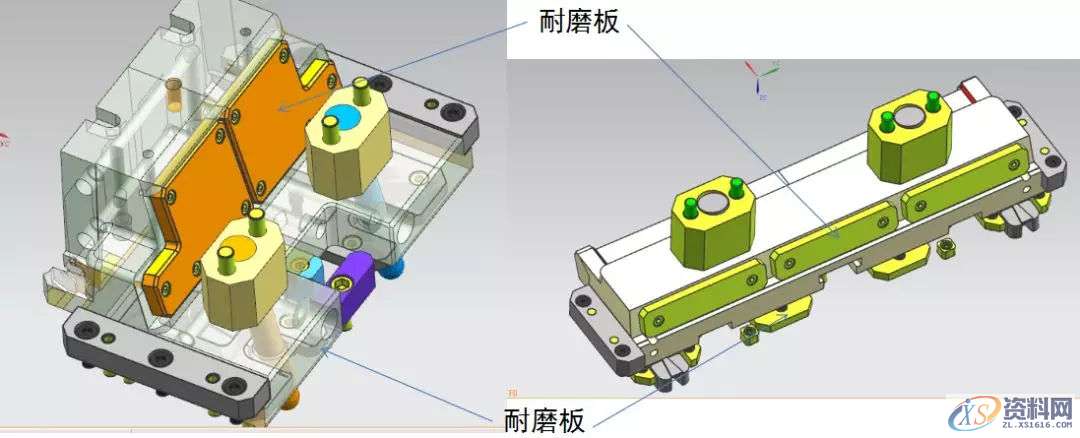

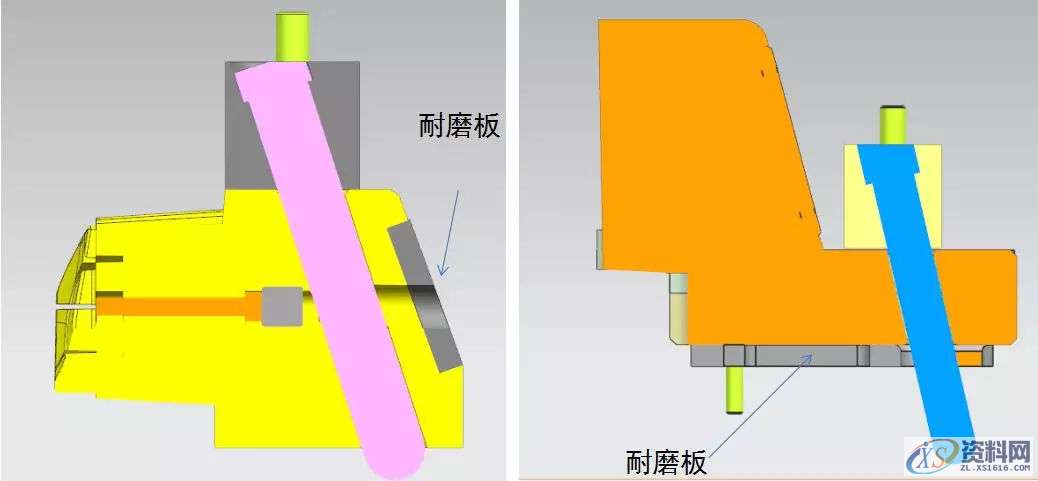

滑块宽度超过200的要设计2只斜导柱，2只斜导柱的尺寸、大小、角度等多要一致，一般情况下滑块的锁模面和底面多要设计耐磨板。
斜导柱的固定方式，首选斜导柱固定块固定。

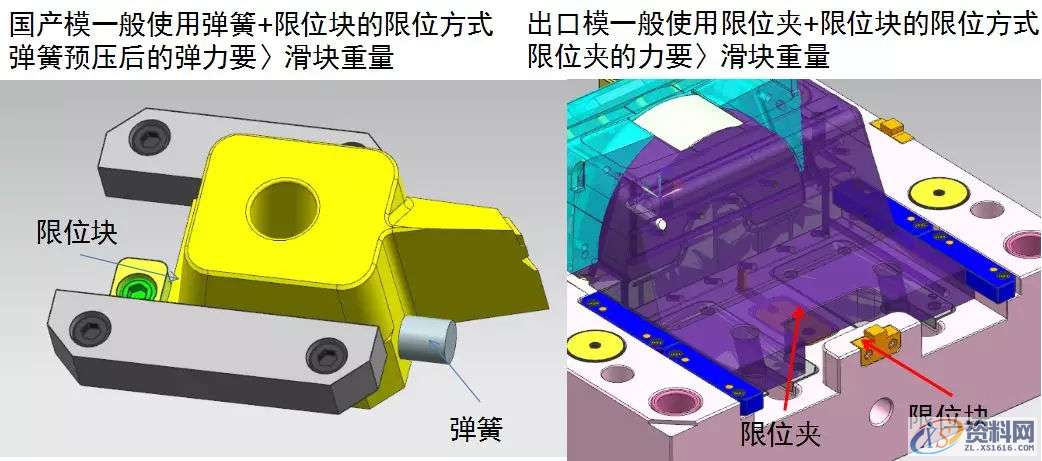

设计滑块的限位方式：使用斜导柱滑出的滑块要用弹簧+限位块或限位夹+限位块的限位方式。

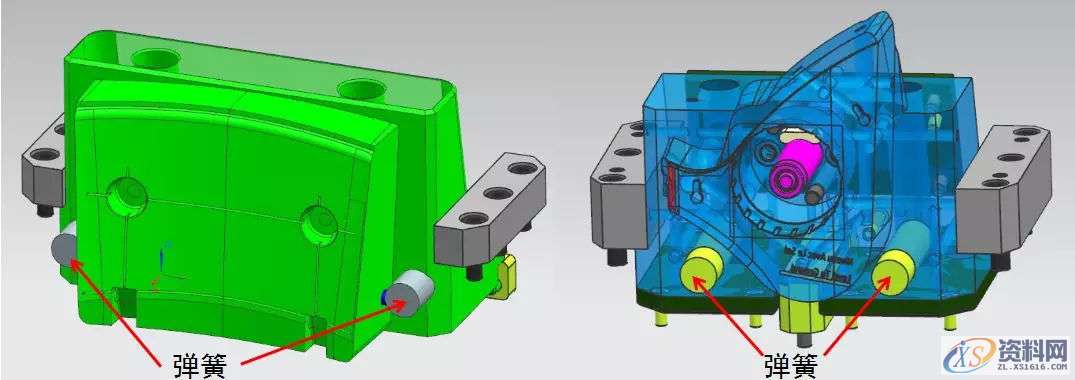

使用弹簧限位的滑块重量超过的15KG的滑块要使用2个弹簧限位。

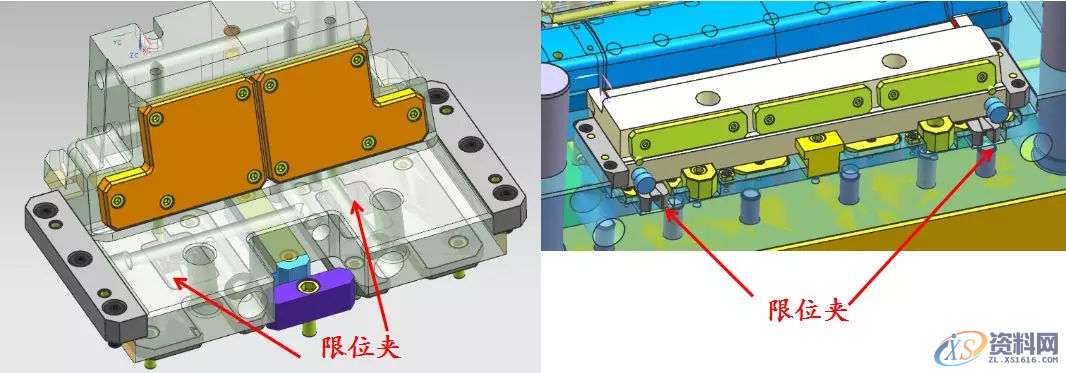

使用限位夹限位的滑块重量超过的40KG的滑块要使用2个限位夹。

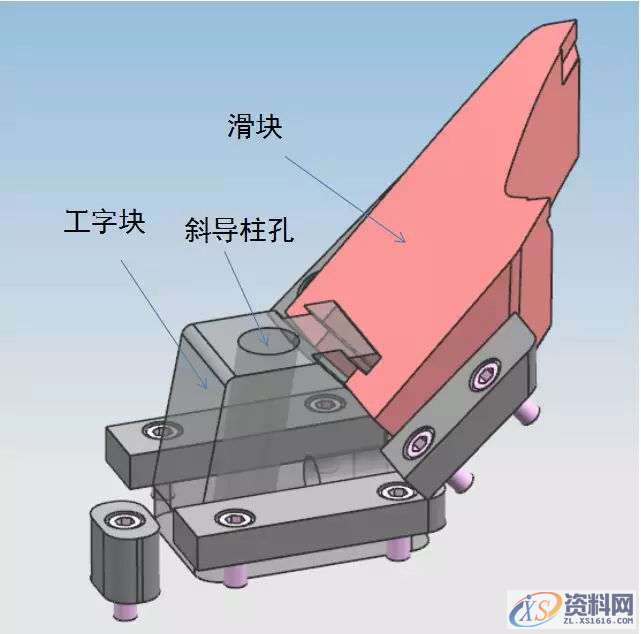

斜度特别大的滑块，可在下面增加工字块，用工字块的滑动带动滑块往下滑。

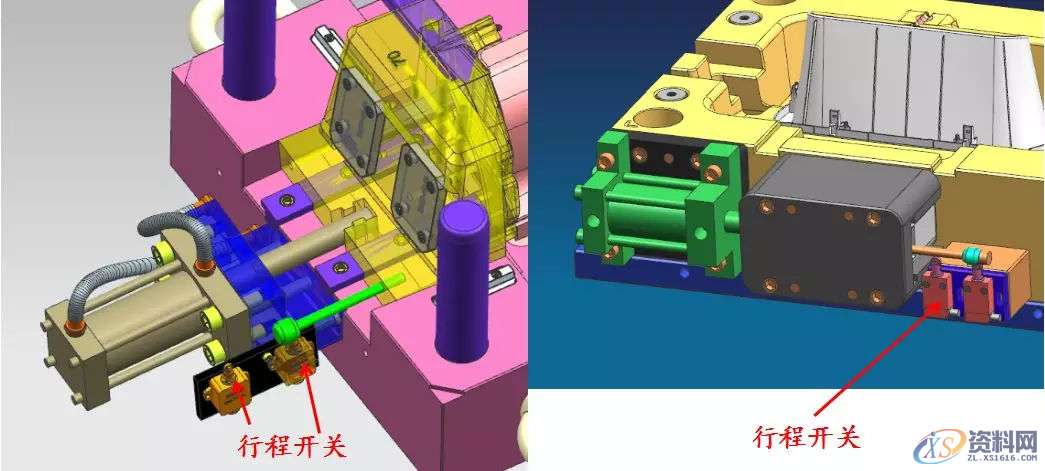

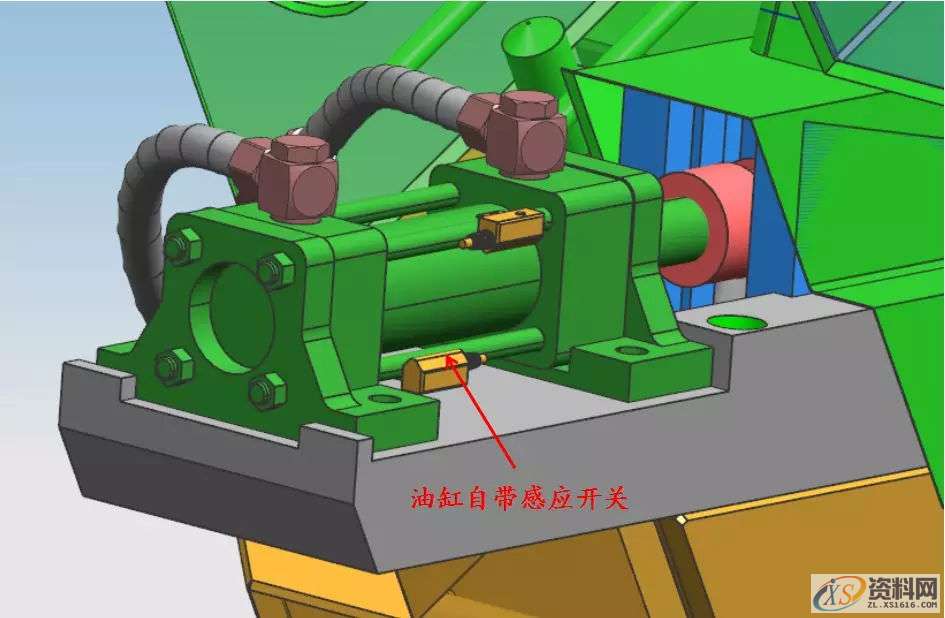

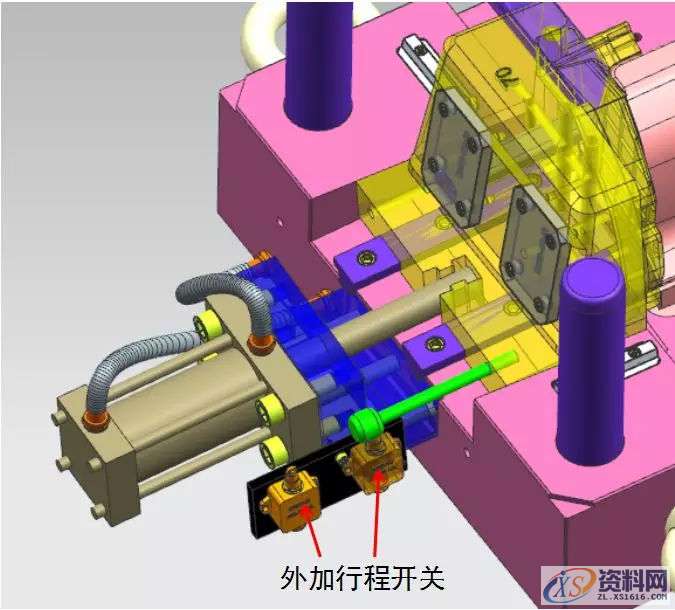

使用油缸滑出的滑块要安装行程开关。

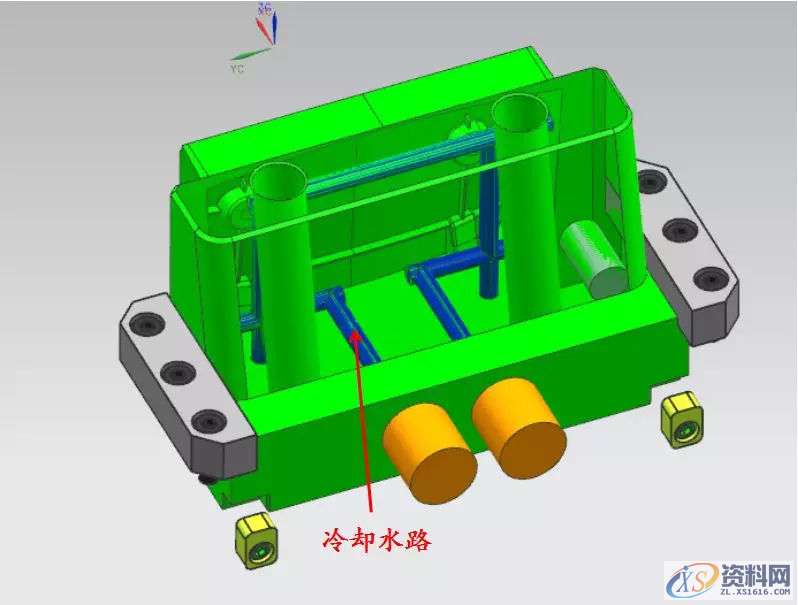

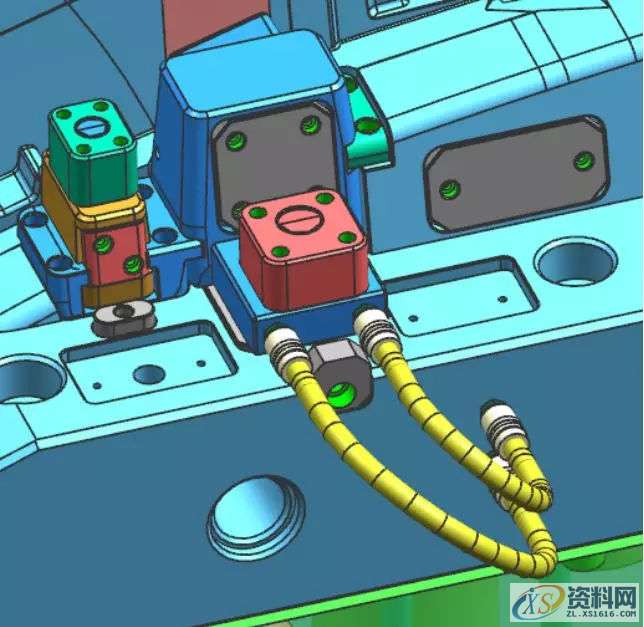

成型面积多的滑块要设计冷却水冷却。

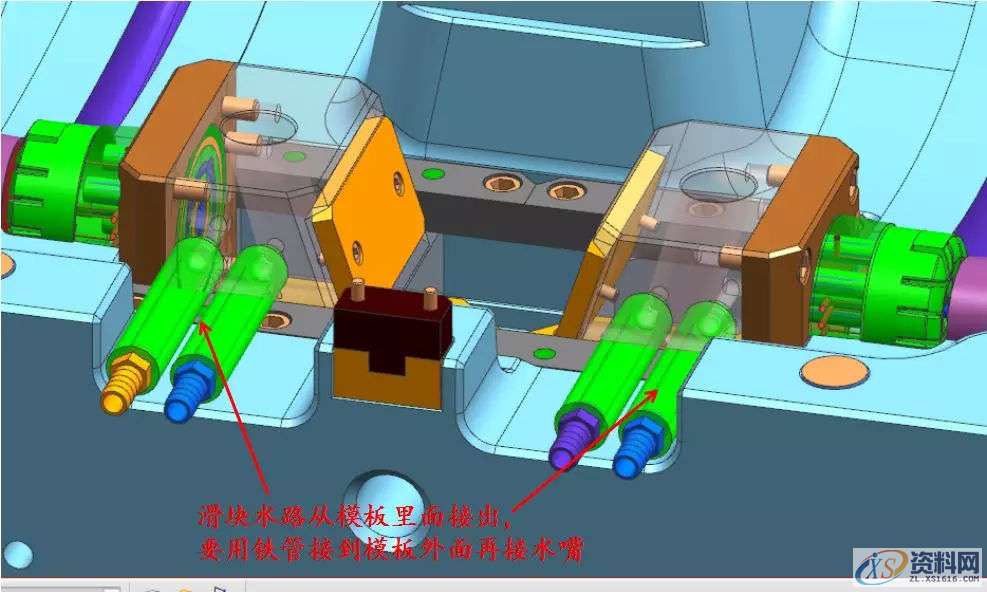

滑块在天侧的，水路要先接到模板上，再从模板的反操作侧接出。
