如何在CAD中同时标注出毫米和英寸单位的数值(图文教程)

    在中望CAD中如何同时标注毫米和英寸单位的数值?下面给大家介绍一下具体方法:

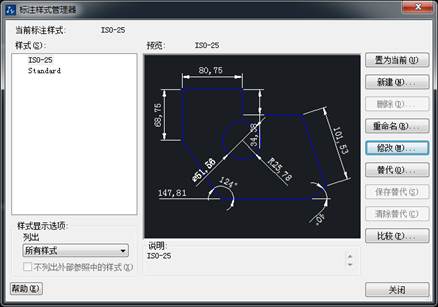

1、在屏幕下方输入快捷键“D”命令,弹出标注样式管理器,如图:

如何在CAD中同时标注出毫米和英寸单位的数值(图文教程),如何在CAD中同时标注出毫米和英寸单位的数值,标注,数值,毫米,第1张

2、点击“修改”,进入“换算单位”,显示换算单位勾选,在换算单位乘数后输入值1/25.4=0.03937007874,如图:

如何在CAD中同时标注出毫米和英寸单位的数值(图文教程),如何在CAD中同时标注出毫米和英寸单位的数值,标注,数值,毫米,第2张

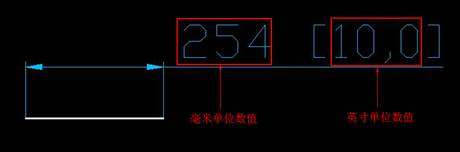

确定,再试试标注:

如何在CAD中同时标注出毫米和英寸单位的数值(图文教程),如何在CAD中同时标注出毫米和英寸单位的数值,标注,数值,毫米,第3张
