AutoForm工艺分析：AutoFormR6基本操作和模拟分析设置详细步骤！ ...

基本操作

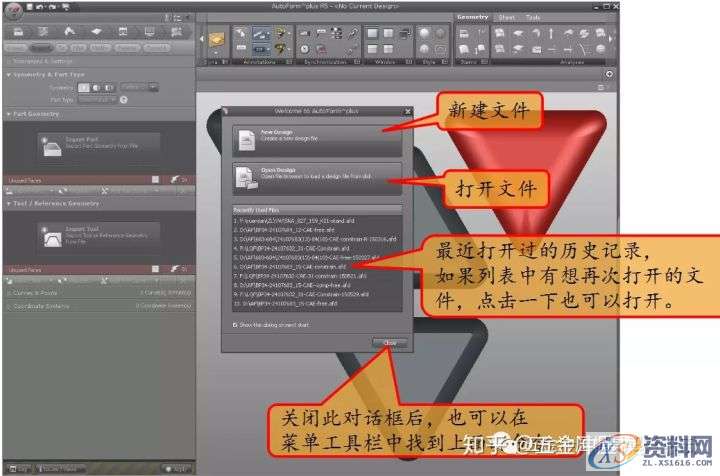

1.1 进入AutoForm^plus R6后的界面

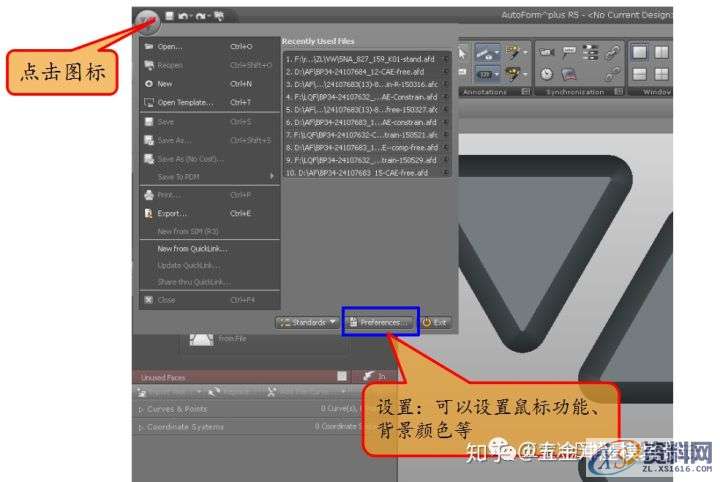

1.2 点击AutoForm图标，上一页介绍的命令都会包含在内（蓝色方框内）。

其中有一个设置选项，可以设置鼠标功能、背景颜色等。

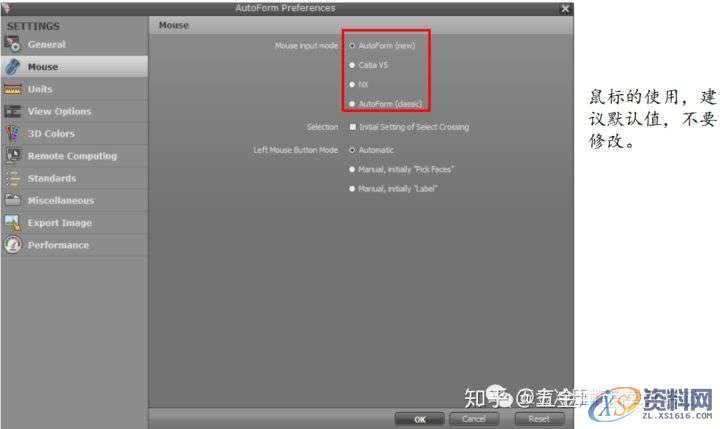

1.3 鼠标设置：可以根据自己习惯设置

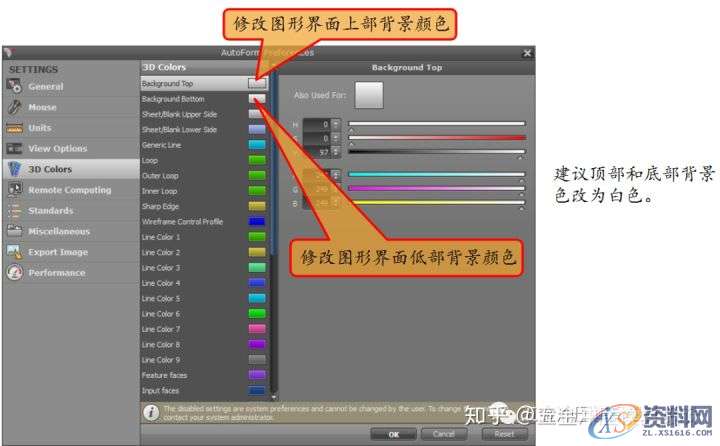

1.4 背景设置

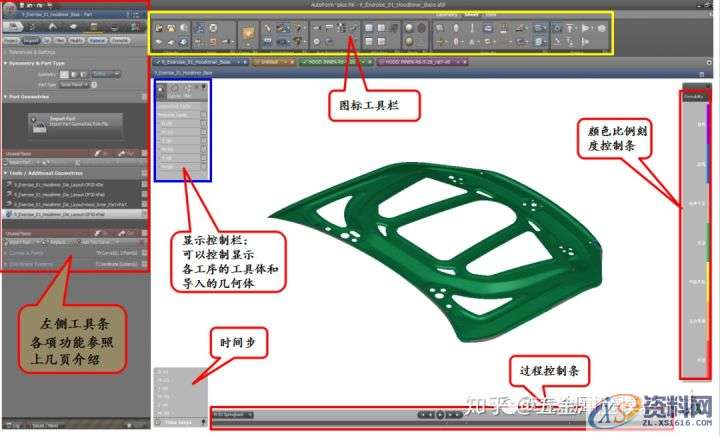

1.5 界面介绍

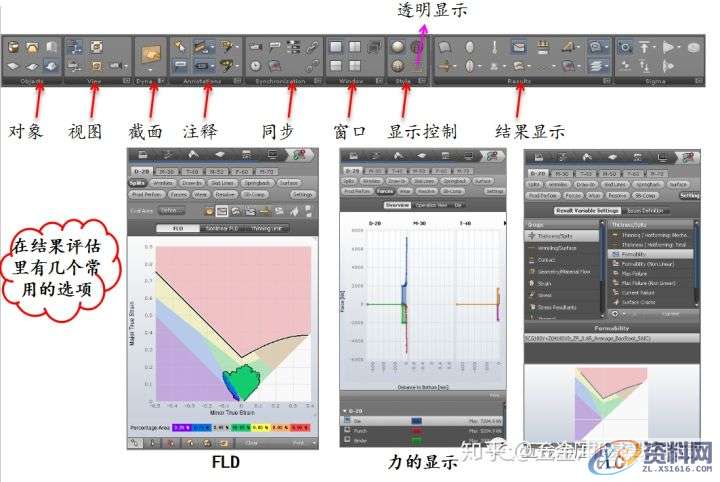

1.6 工具栏

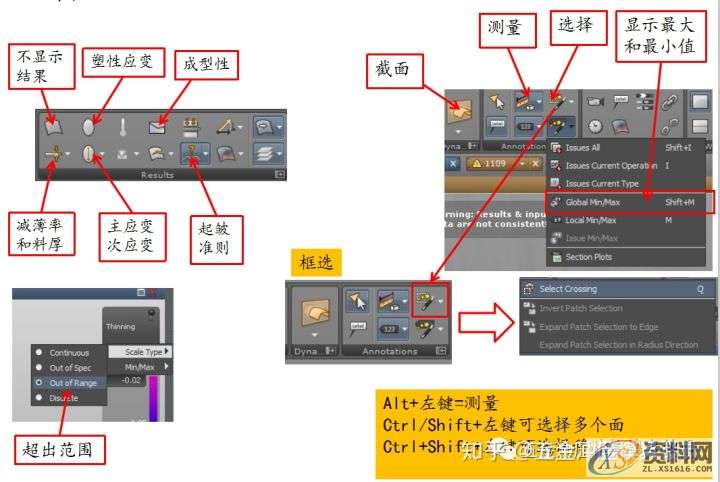

1.7 结果栏

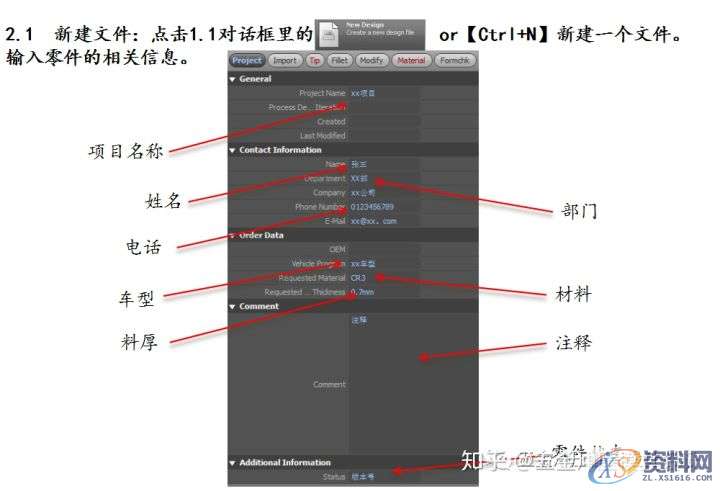

模拟分析设置

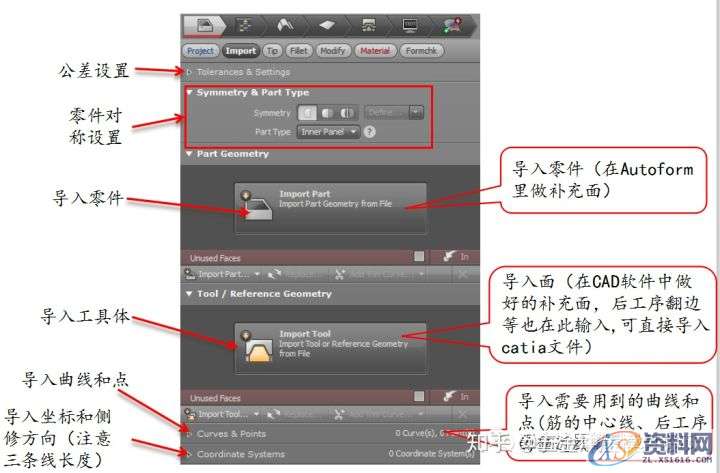

2.2 导入部件

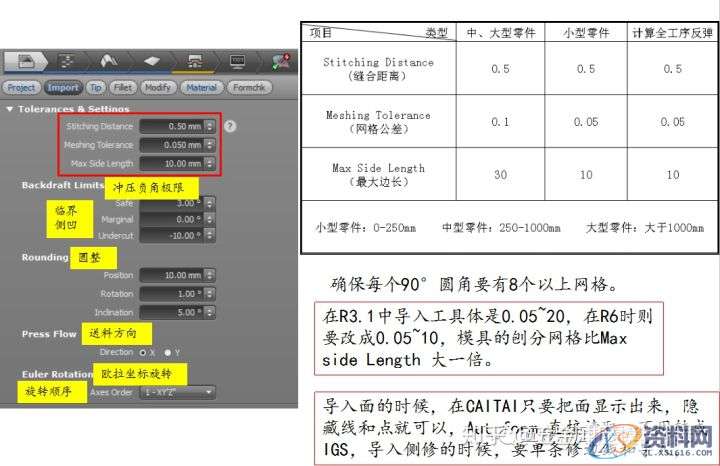

2.2.1 导入公差设置

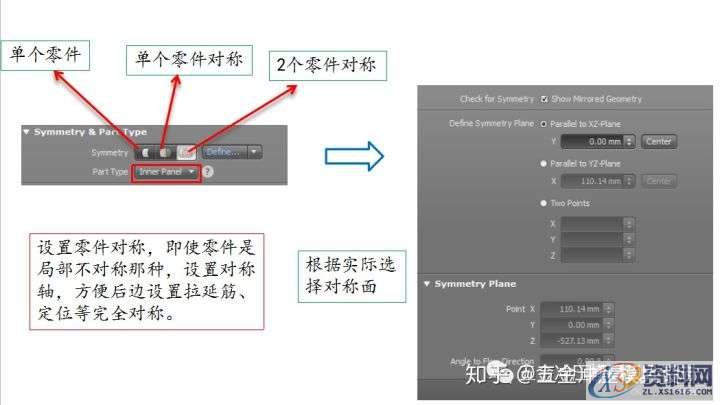

2.2.2 对称设置

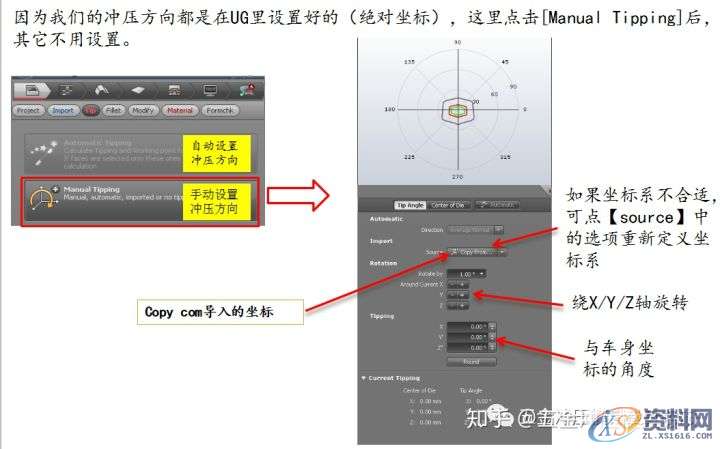

2.3 冲压方向设定

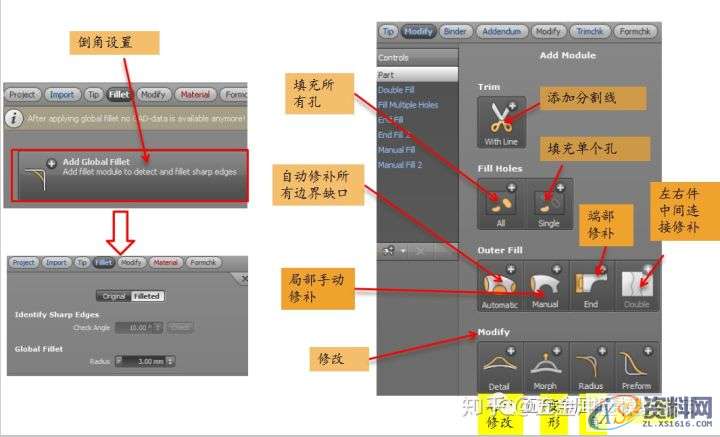

2.4 修改选项

【Fillet】和【Modify】选项和R3的基本类似，可以修改编辑部分型面，R6和R3一样，选项卡出现红色时就必须进行相应的设置。

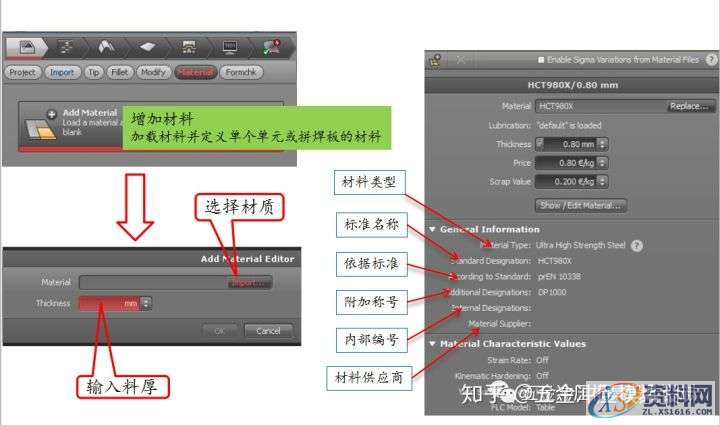

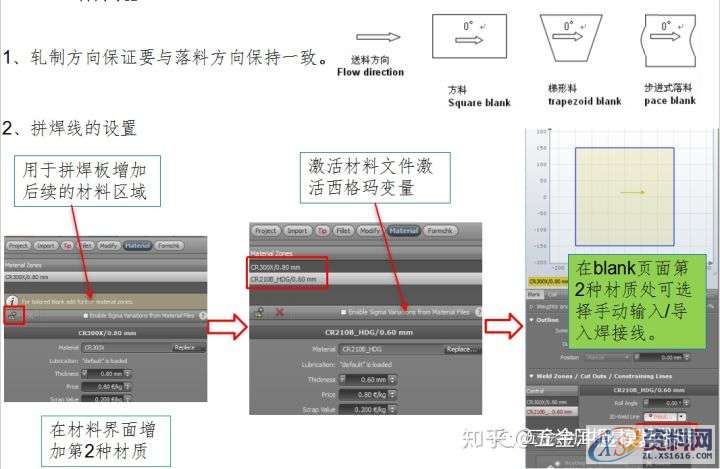

2.5 材料的设置

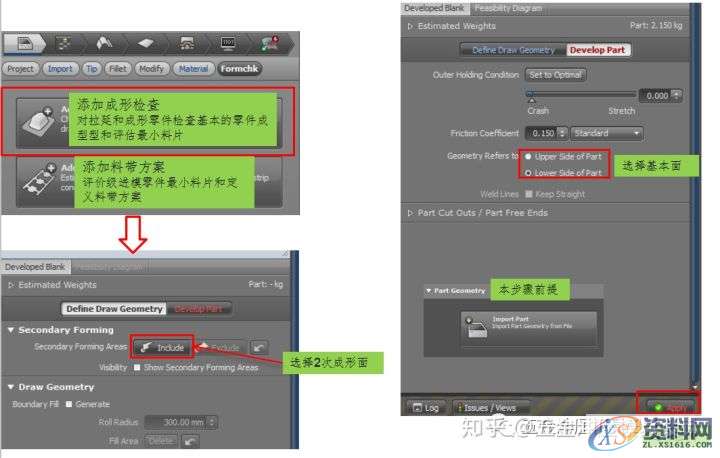

2.6成形检查

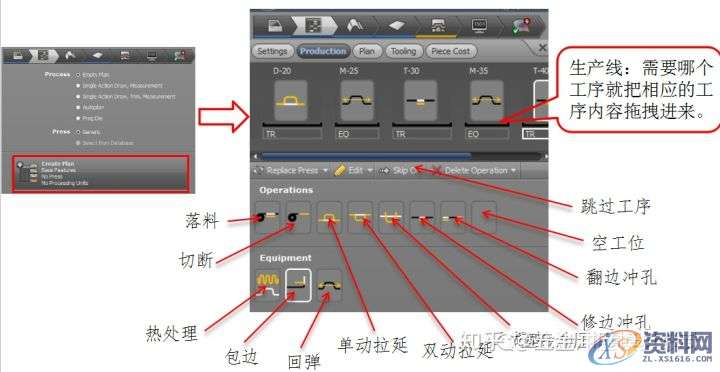

2.7 生产线的布置

这里可以添加、删除工序

如下图我们添加了拉延、修边冲孔、翻边、回弹进行分析。

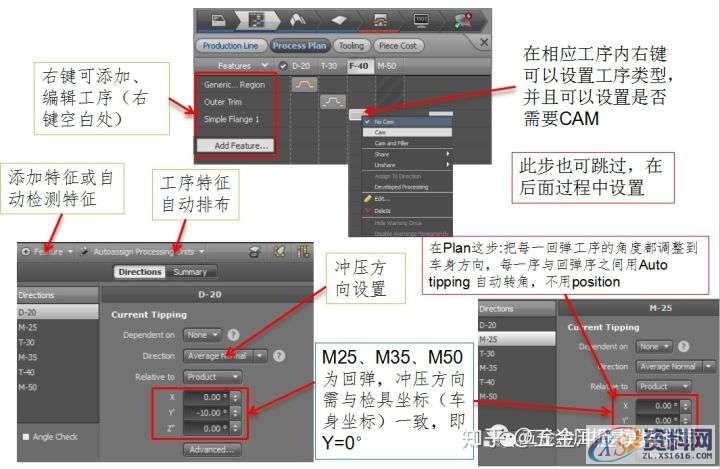

2.8工艺规划

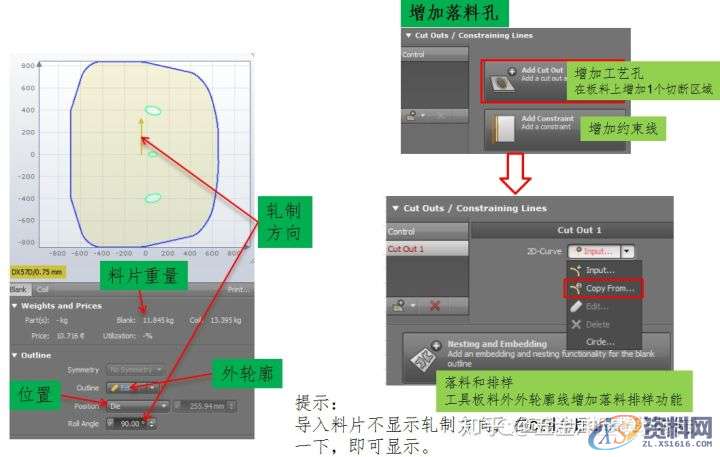

2.9.1 料片设置

料片可以自己输入尺寸，也可使用已导入的曲线

2.9.2 料片设置

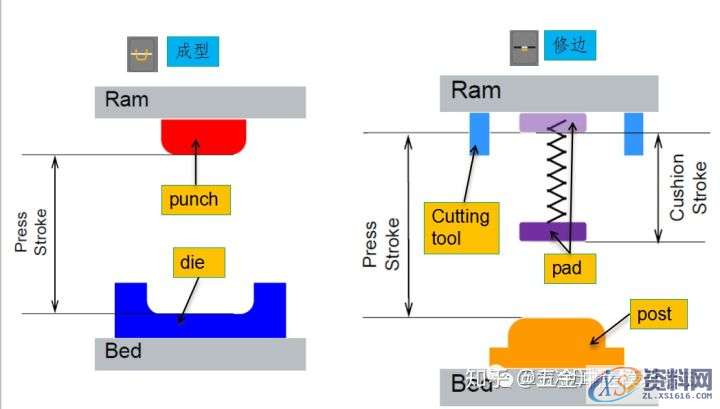

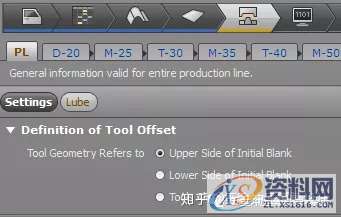

2.10.1 工序设置

这里的工序内容和前面2.8项是相对应的。

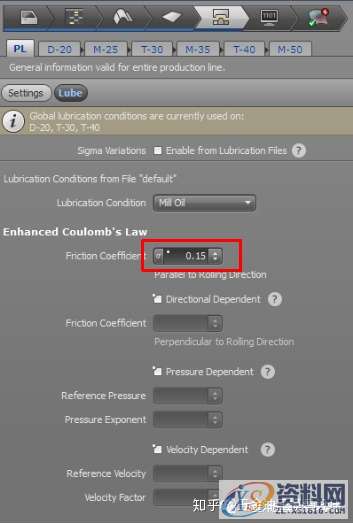

2.10.2 摩擦力

此值间接体现了模具的研配要求。根据不同材质，选择不同摩擦系数

2.11 拉延工序设置

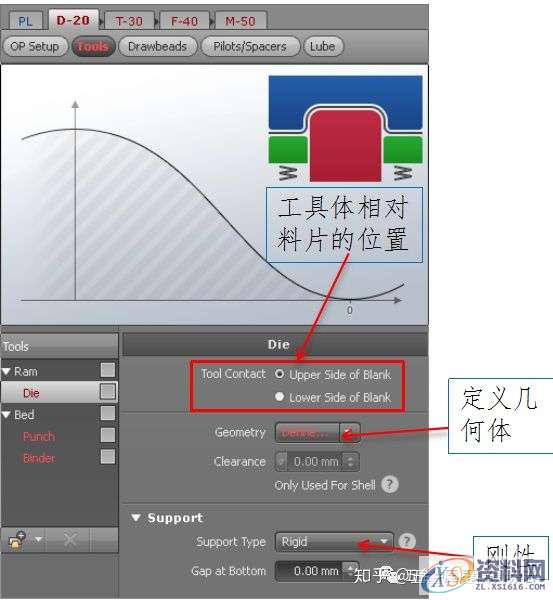

2.11.1 工具体-凸模、凹模

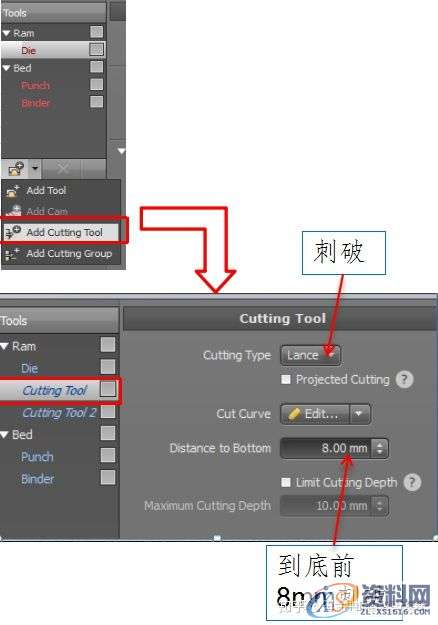

加刺破刀，在上模加工具体

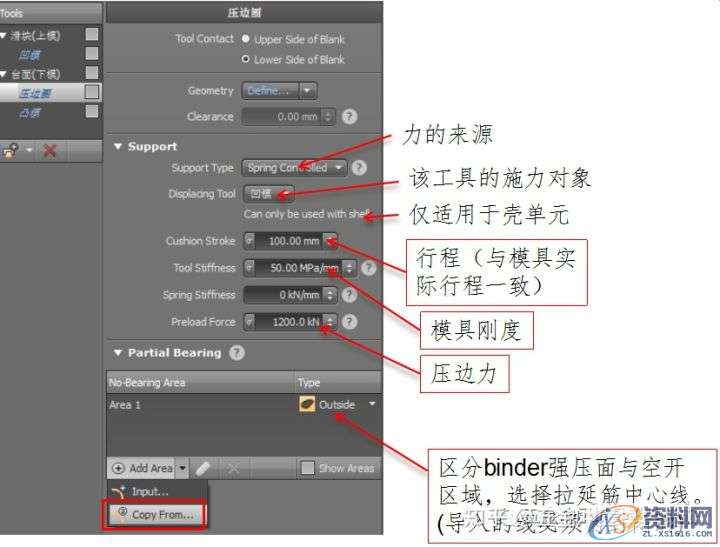

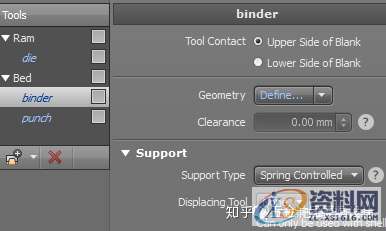

2.11.2 压边圈

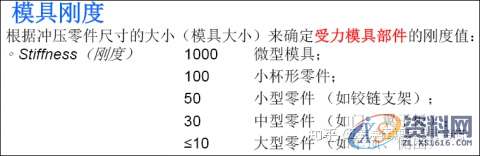

模具刚度根据零件尺寸来定或按照客户要求

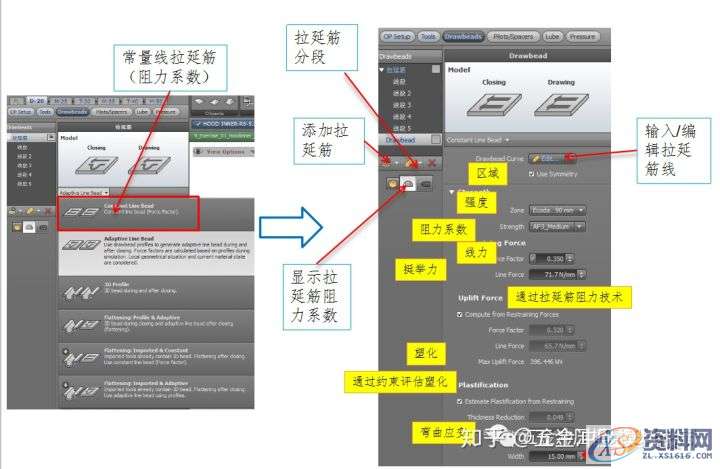

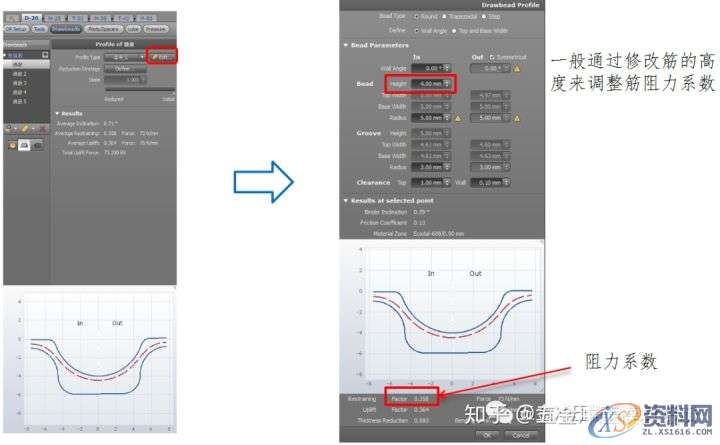

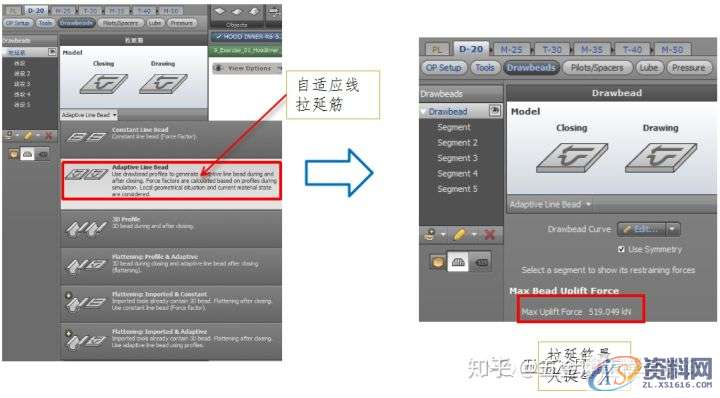

2.11.3 拉延筋的设置

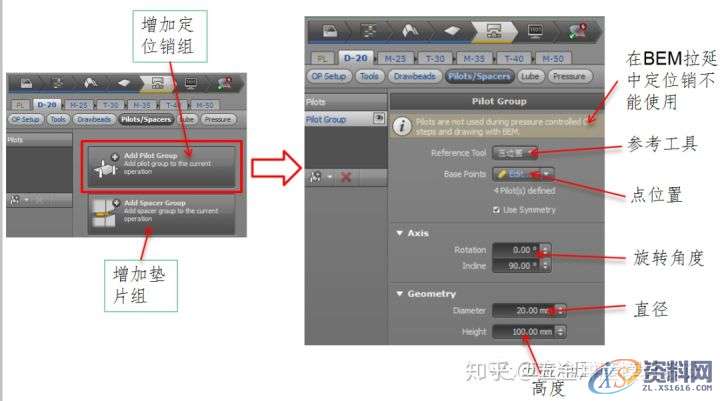

2.11.4 定位销的设置

如果压料面有高低差，压料过程中料片攒动，需要加上定位销。

2.12 修边冲孔

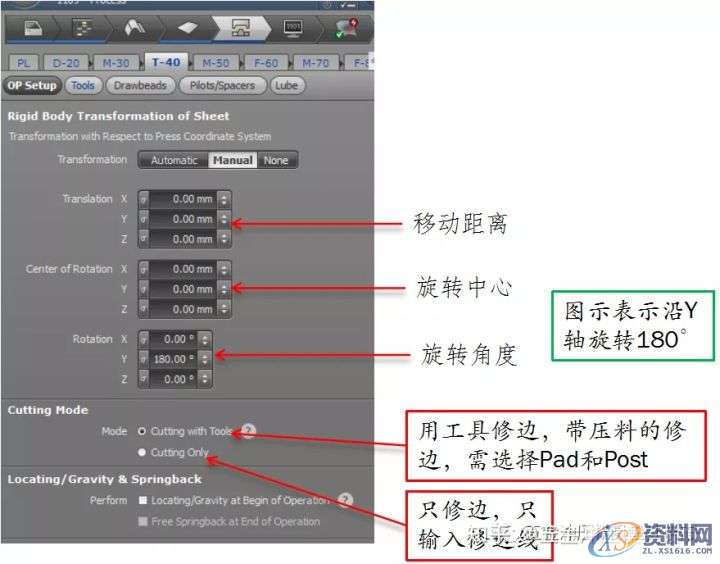

2.12.1工序设置

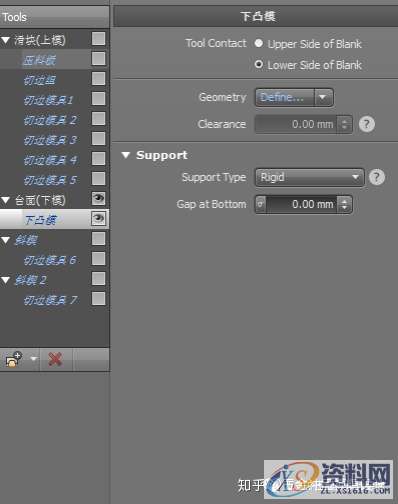

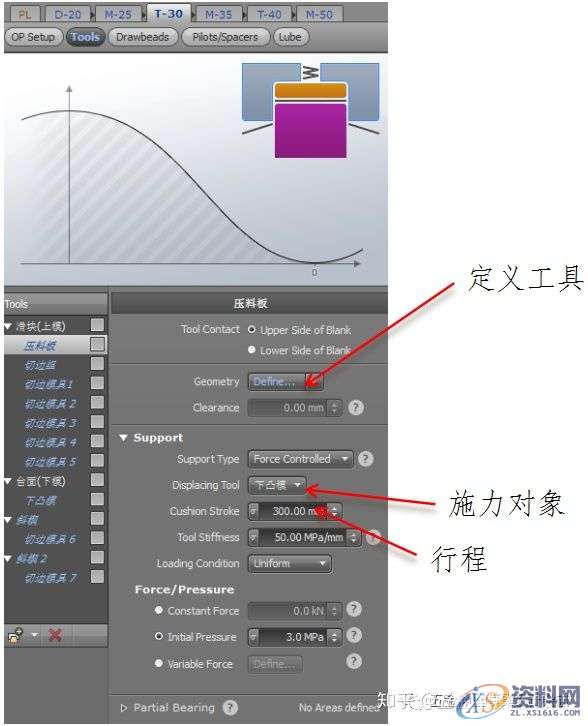

2.12.2工具设置 -上PAD、下凸模

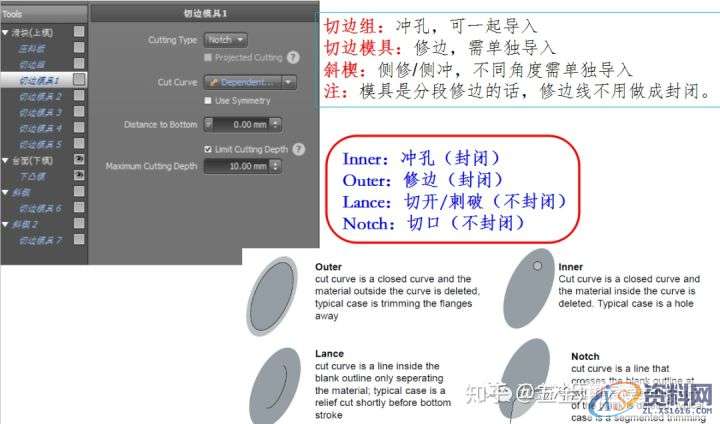

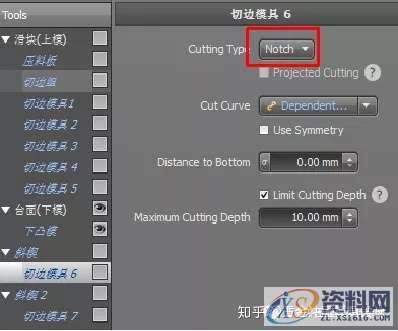

2.12.2工具设置-切边

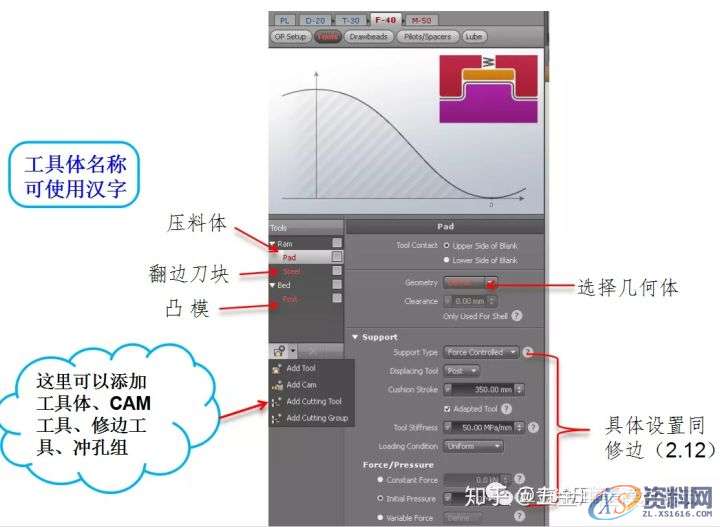

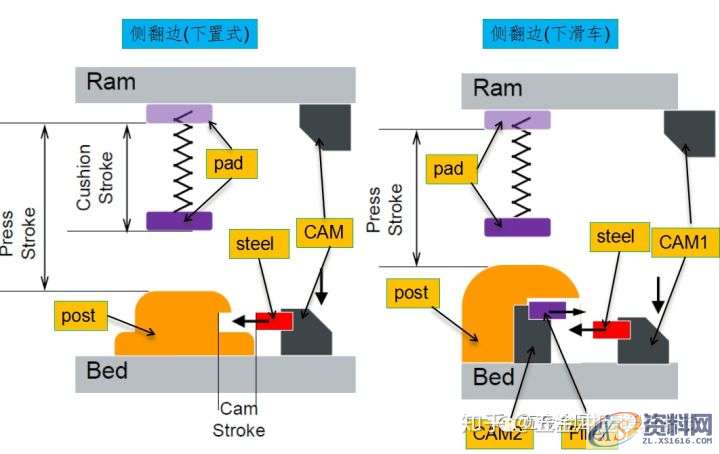

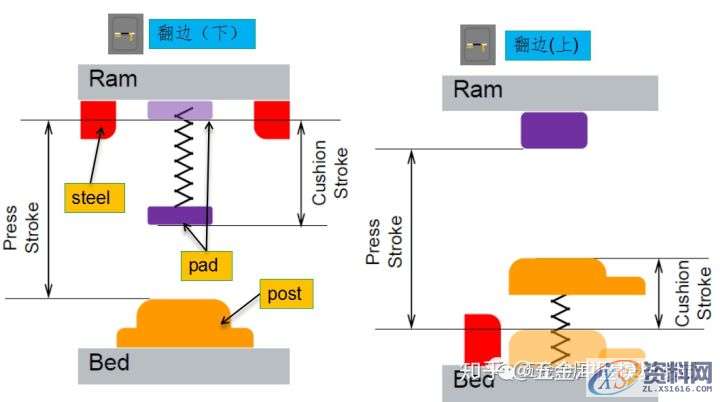

2.13 翻边整形

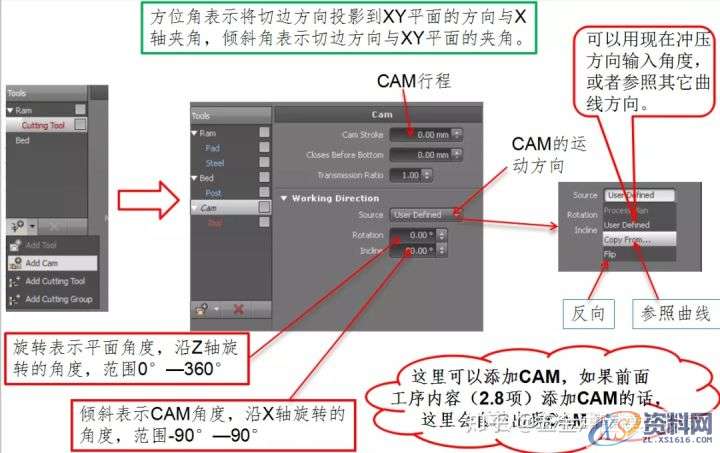

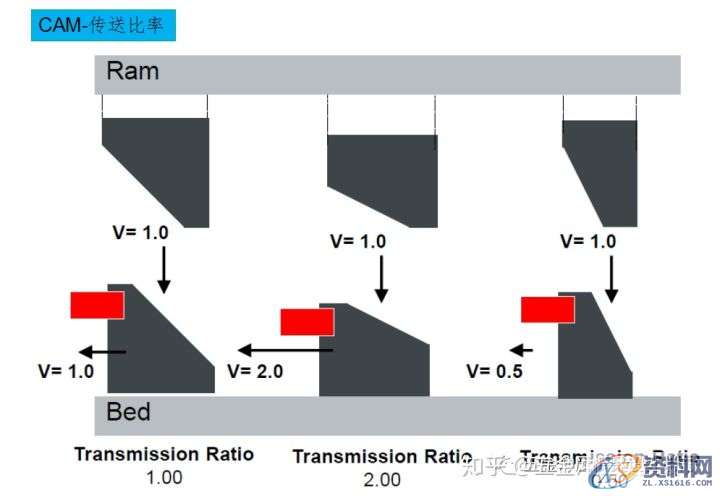

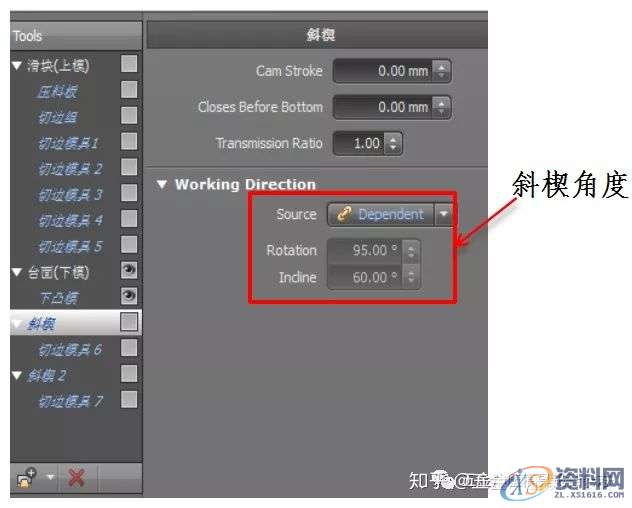

2.14 CAM选项

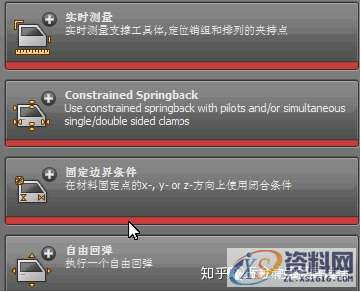

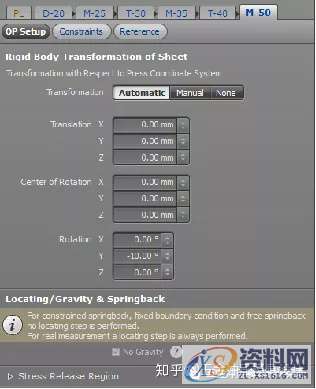

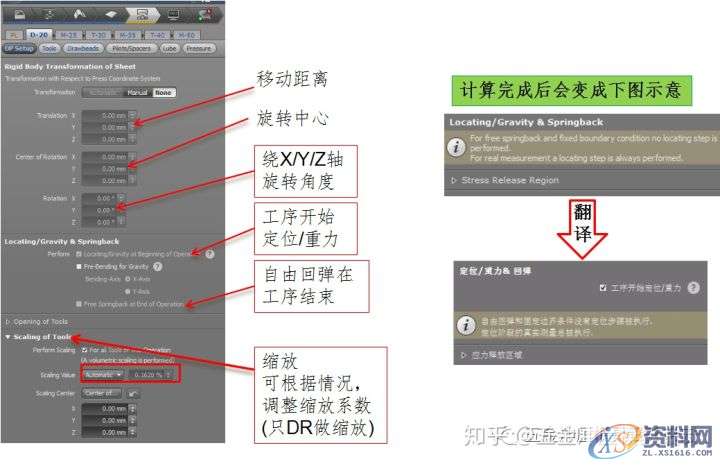

2.15 回弹设置

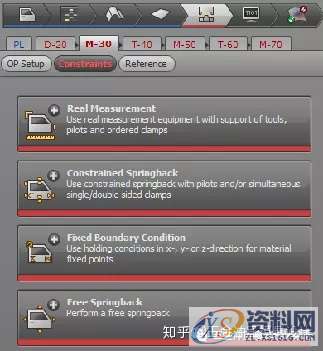

共分为以下4种类型

对应翻译

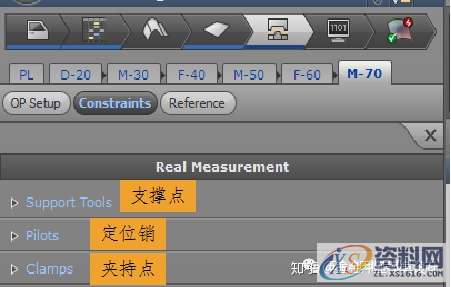

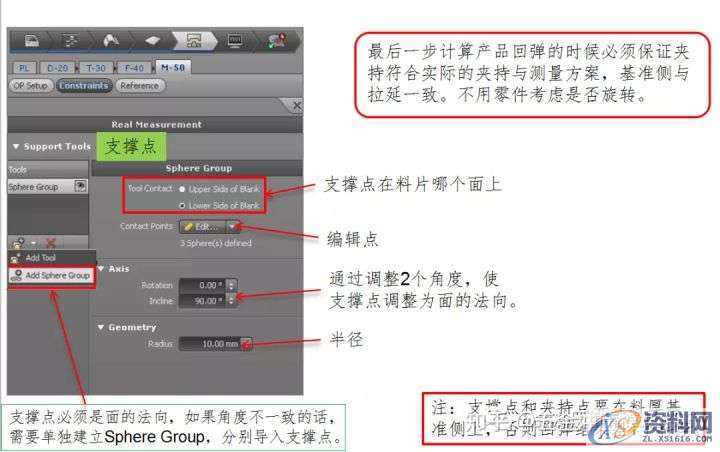

2.15.1 实时/真实测量

实时/真实测量共分为3部分：

支撑点

定位销

夹持点

必须保证夹持符合实际的夹持与测量方案

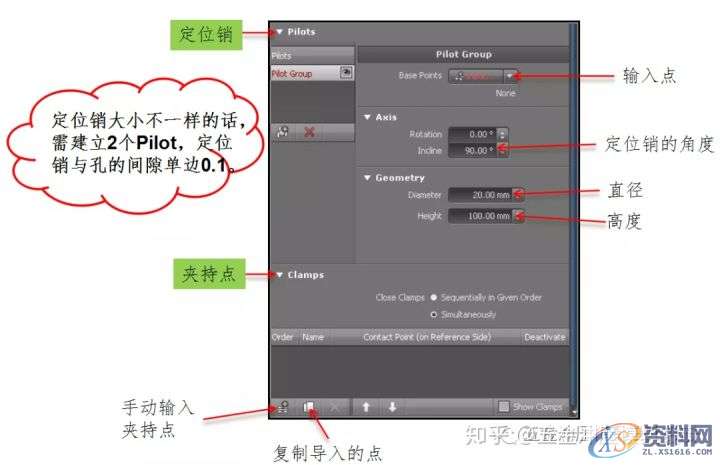

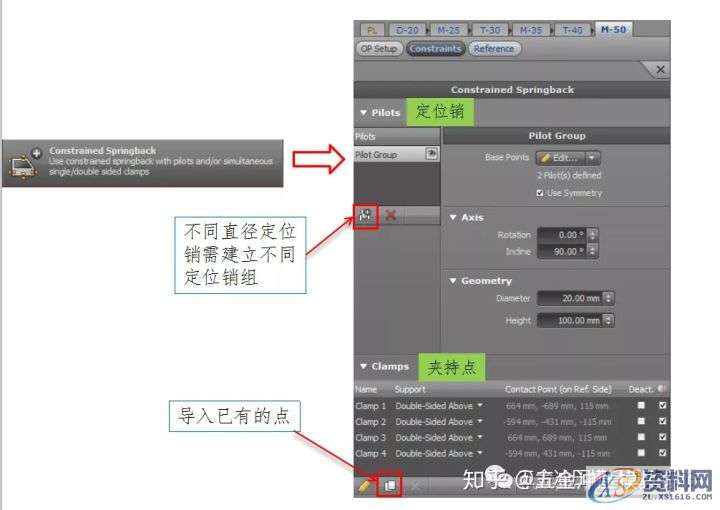

2.15.2 约束回弹

约束回弹分为2部分：

定位销

夹持点

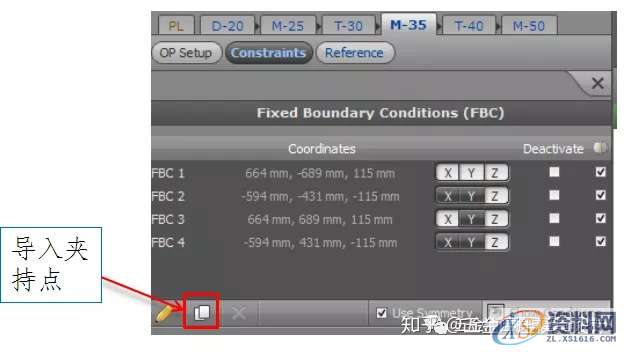

2.15.3 固定边界条件

最少定义3个点约束6个方向的自由度，或者其他组合夹持点.将零件约束固定，1个点约束3个方向，1个点固定2个方向，1个点固定1个方向(具体根据产品图选择) 。

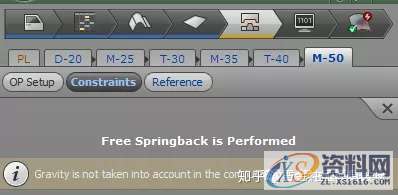

2.15.4 自由回弹

在不知道夹持方案与测量方案的情况下可采用约束自由的方式来分析回弹。免费领取UG资料、学习视频、学历提升请联系：一三零一八六三九九七七，自由回弹可以定义参考模型，也可以不定义，其他的不再需要进一步的定义。经过自由回弹计算后，回弹后的零件将以一种相对于回弹之前的模型或参考模型以最佳贴合的位置显示。

如果在两工序之间计算回弹，在进行切边工序之前零件必须在正确的位置用夹紧贴合模具。否则，切边线投影到回弹后的零件上可能是错误的。

自由回弹是不考虑重力因素，其余3种回弹默认是考虑重力因素。

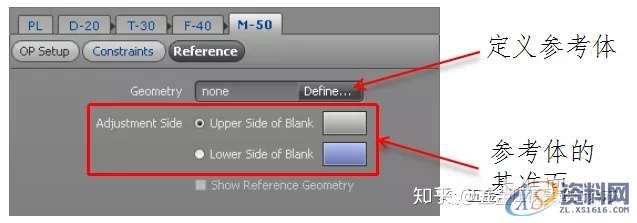

2.15.5 回弹参考体的定义

最终回弹的参考体必须为产品，并且各工序后的回弹参考体最好是单独导入。

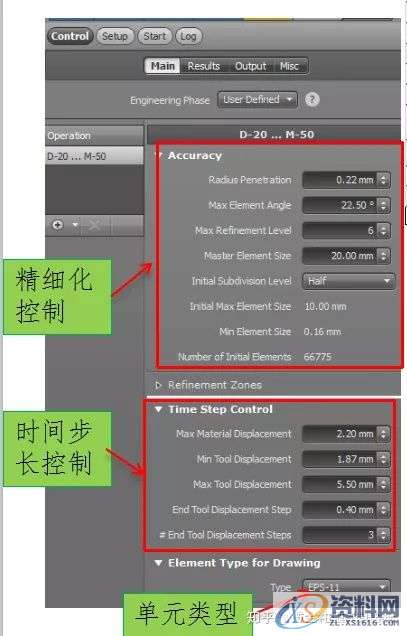

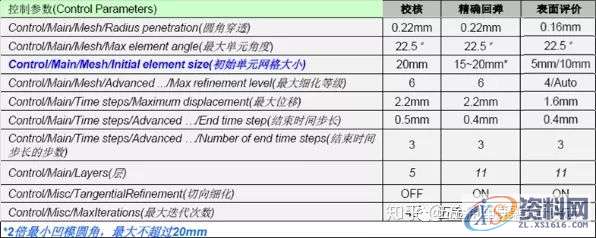

2.16.1 【控制】-主要

根据不同阶段进行设置。如果客户有设置要求，以客户要求为准。

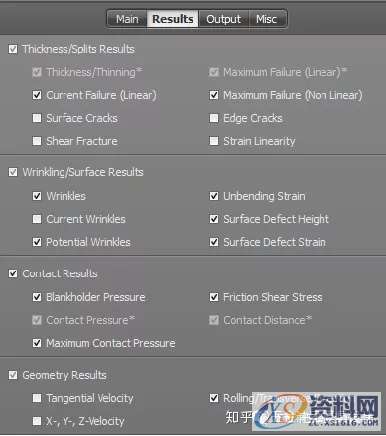

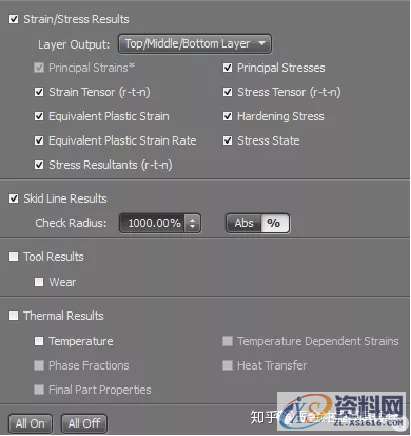

2.16.2 【控制】-结果

在计算机允许的情况下，所有的结果选项都打开。

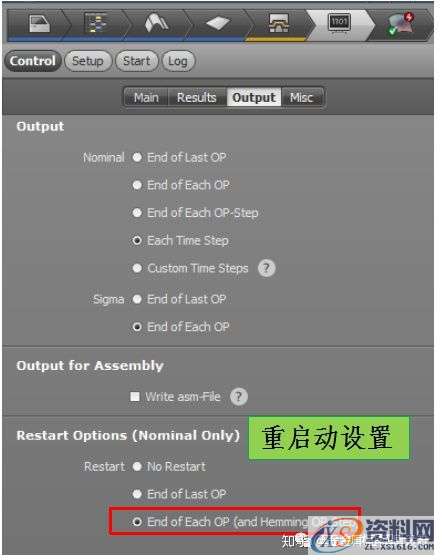

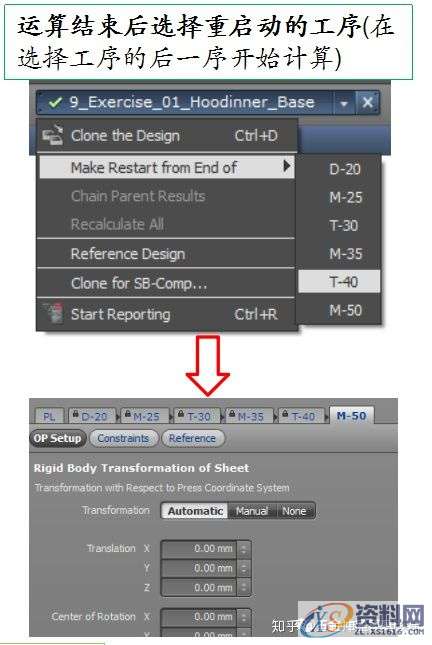

2.16.3【控制】-输出

计算完后会生成rst文件，即重启动文件，删除后重启动无效。

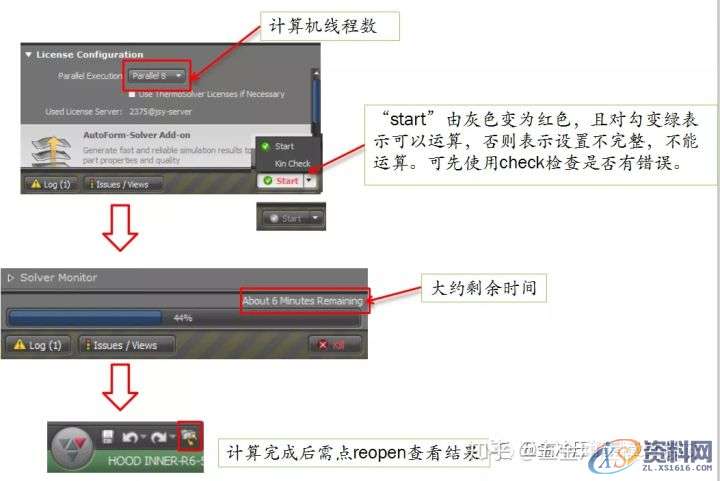

2.17 【开始计算】

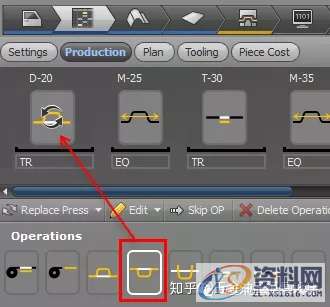

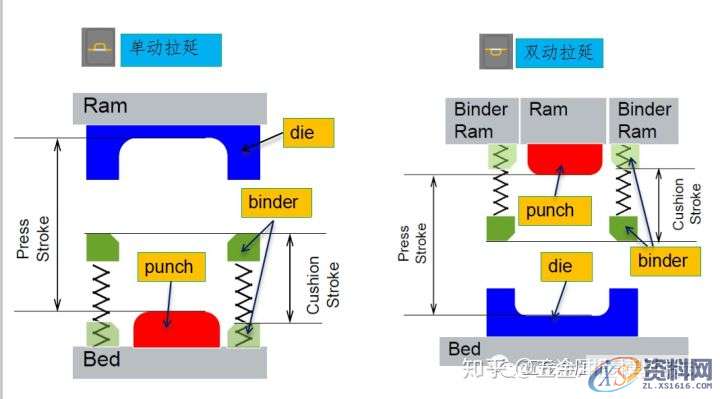

2.18 双动拉延设置

1、将“双动拉延”直接拖拽至D-20工序，替换单动拉延。

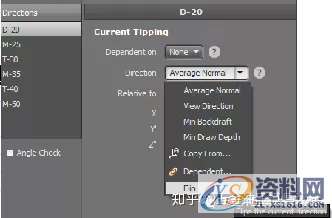

2、在【Plan】页面将D-20冲压方向选择“Flip”

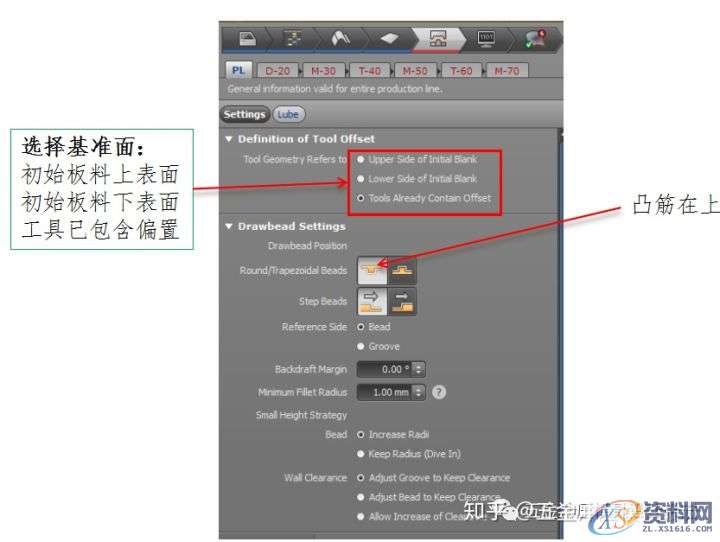

3、将基准面更改为另一侧

4、将【Tool】中上下模工具颠倒，后工序同理。
