CAD绘制橄榄球(图文教程)

    CAD可以画各种规格杨的图形,包括二维的三维的,这里想要用CAD画一个立体的橄榄球,该怎么绘制呢?

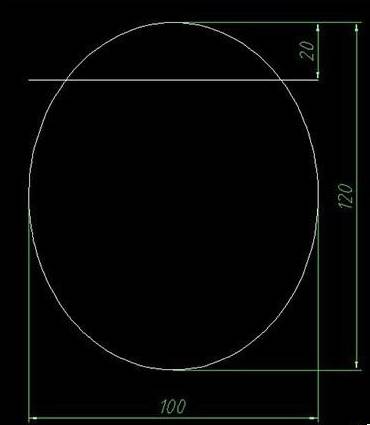

1、打开CAD软件,新建,画一个椭圆和一条直线,如图所示。

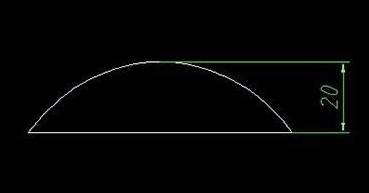

CAD绘制橄榄球(图文教程),CAD怎么绘制一个橄榄球,绘制,教程,CAD,第1张

2、点击剪切——面域

CAD绘制橄榄球(图文教程),CAD怎么绘制一个橄榄球,绘制,教程,CAD,第2张

3、输入命令revolve,旋转90°成为实体。

CAD绘制橄榄球(图文教程),CAD怎么绘制一个橄榄球,绘制,教程,CAD,第3张

4、输入命令fillet圆角

CAD绘制橄榄球(图文教程),CAD怎么绘制一个橄榄球,绘制,教程,CAD,第4张

5、阵列(注意UCS)

CAD绘制橄榄球(图文教程),CAD怎么绘制一个橄榄球,绘制,教程,CAD,第5张

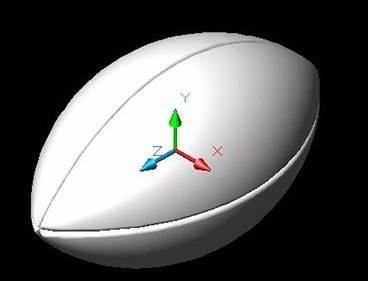

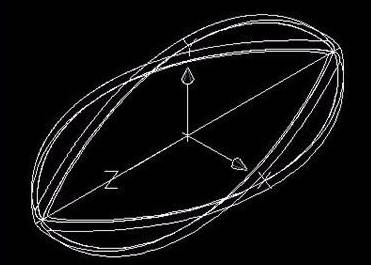

6、效果图

CAD绘制橄榄球(图文教程),CAD怎么绘制一个橄榄球,绘制,教程,CAD,第6张
