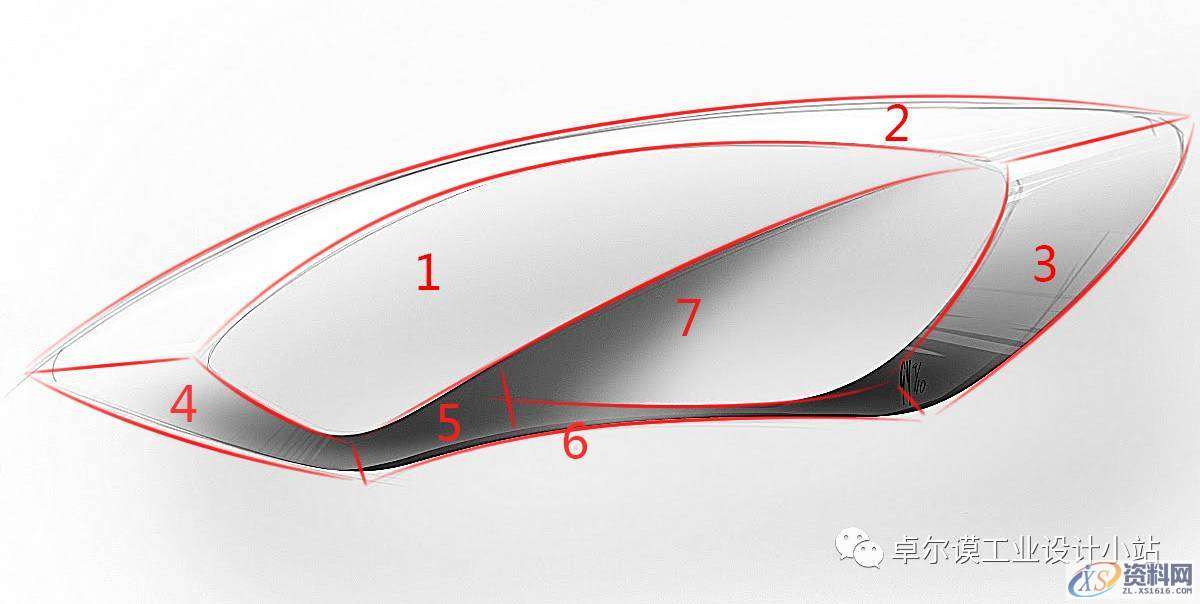

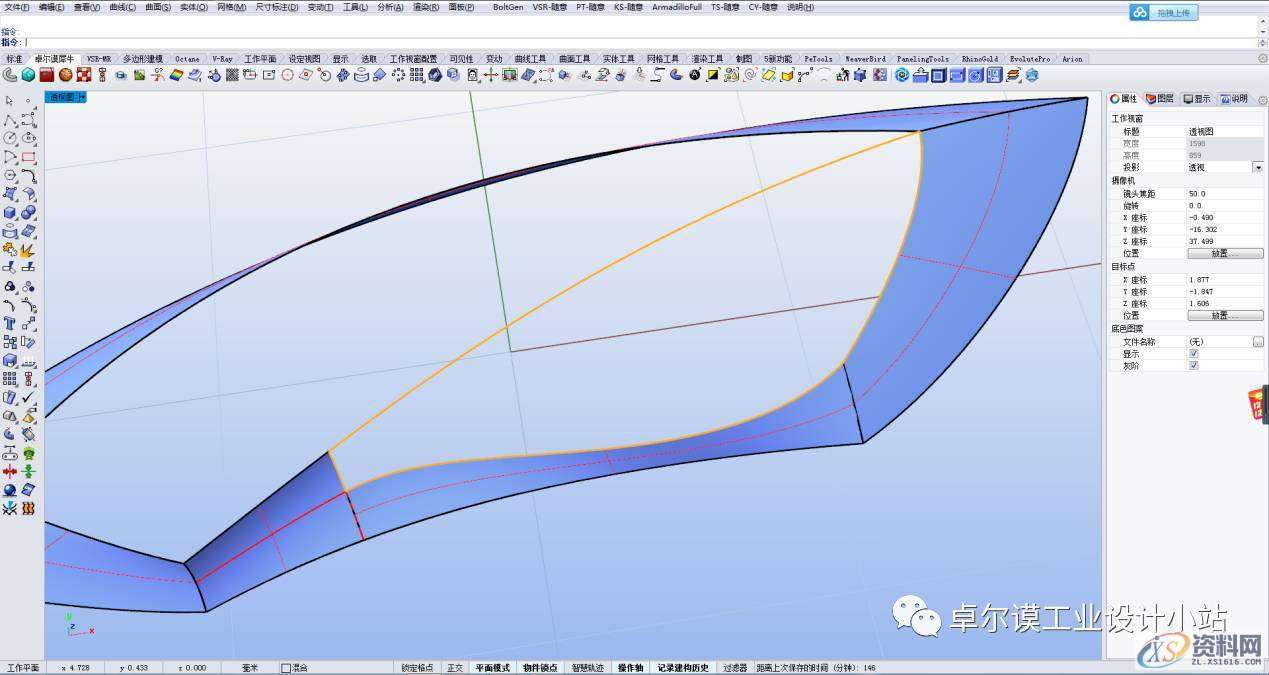

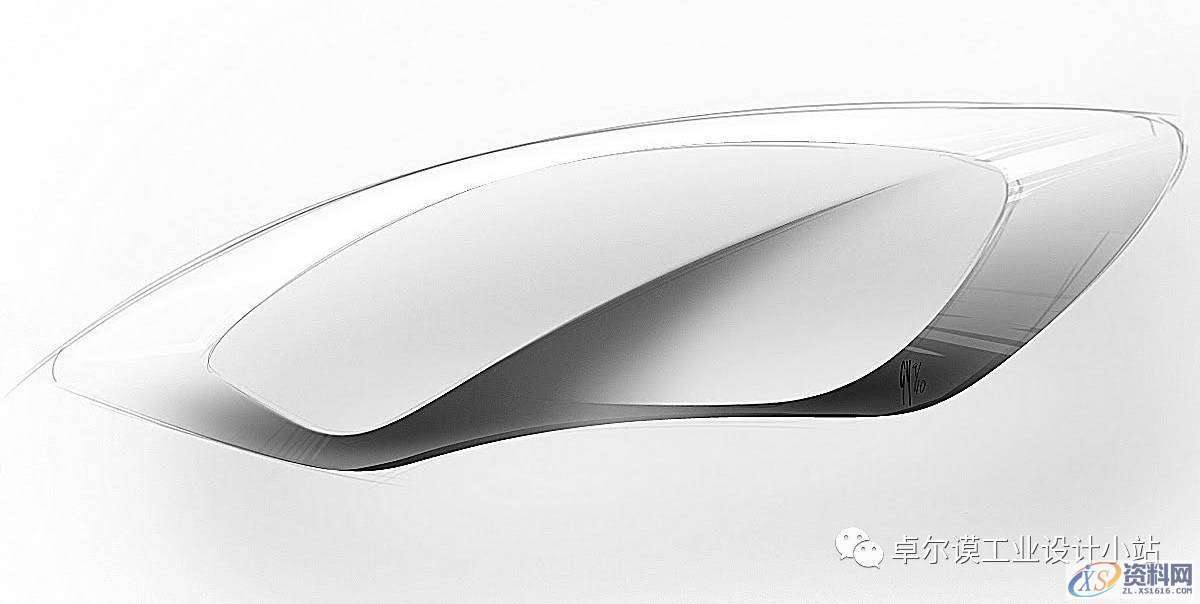

在建模前大家先分析一下模型，忽略掉模型所有细节及圆角，归纳成尖角，从尖角处分割成单独曲面，搭建空间结构，圆角及倒角放到最后完成

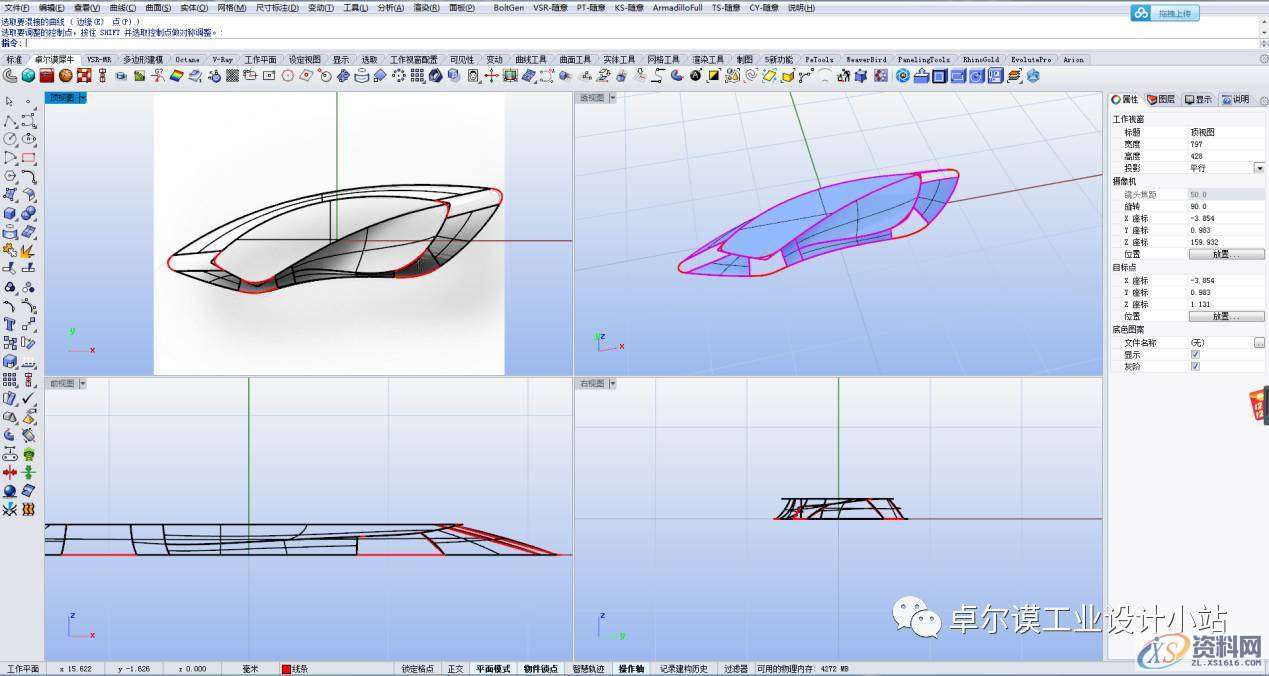

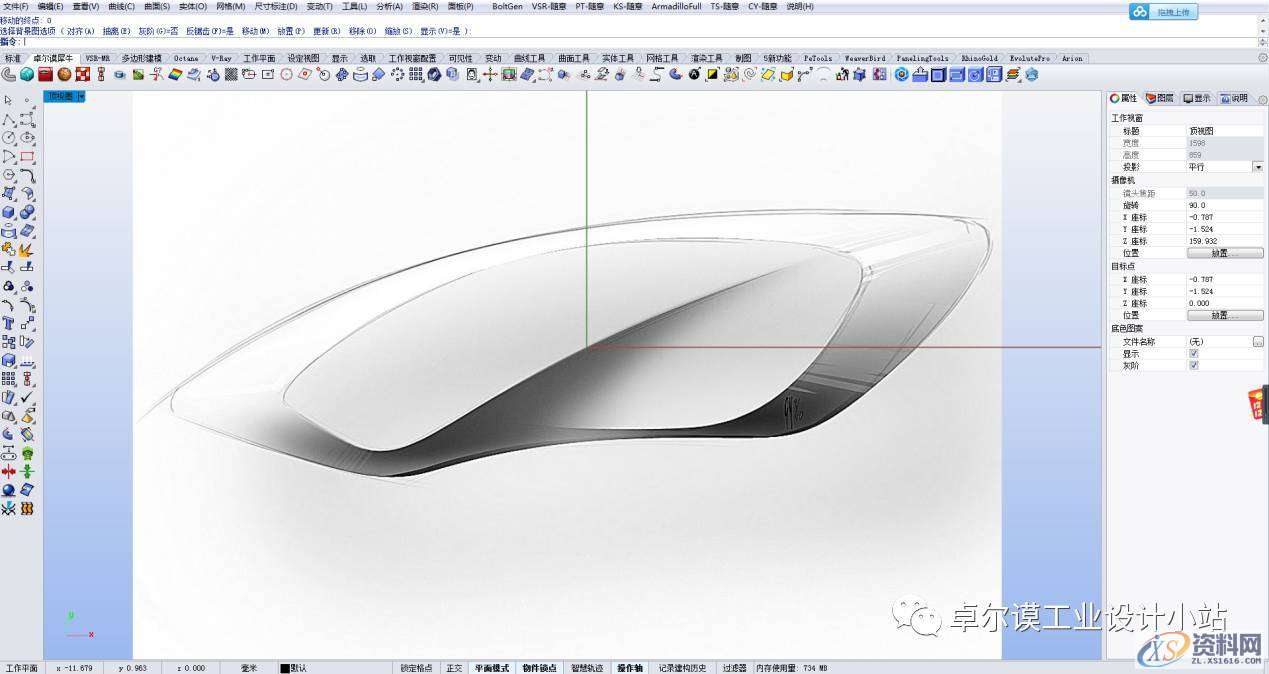

1.在顶视图导入背景图，大概对到坐标轴中心（对图一般情况放到坐标中心，方便我们操作，特别是需要对称的模型）

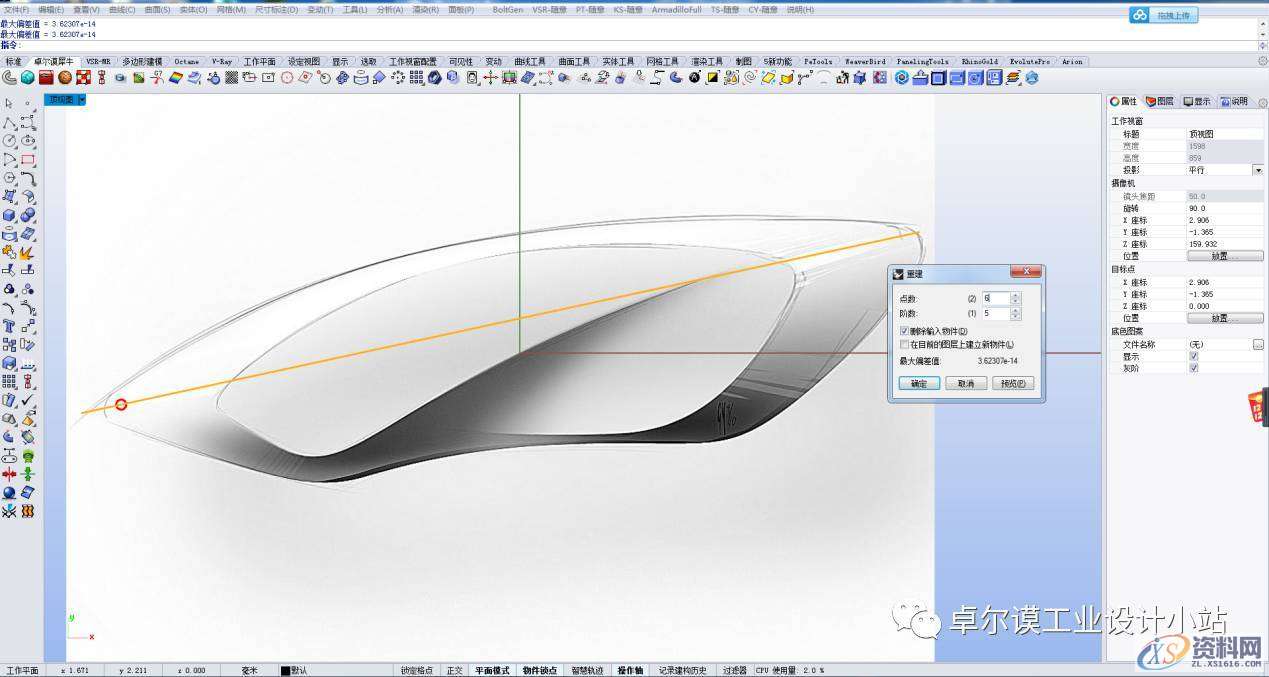

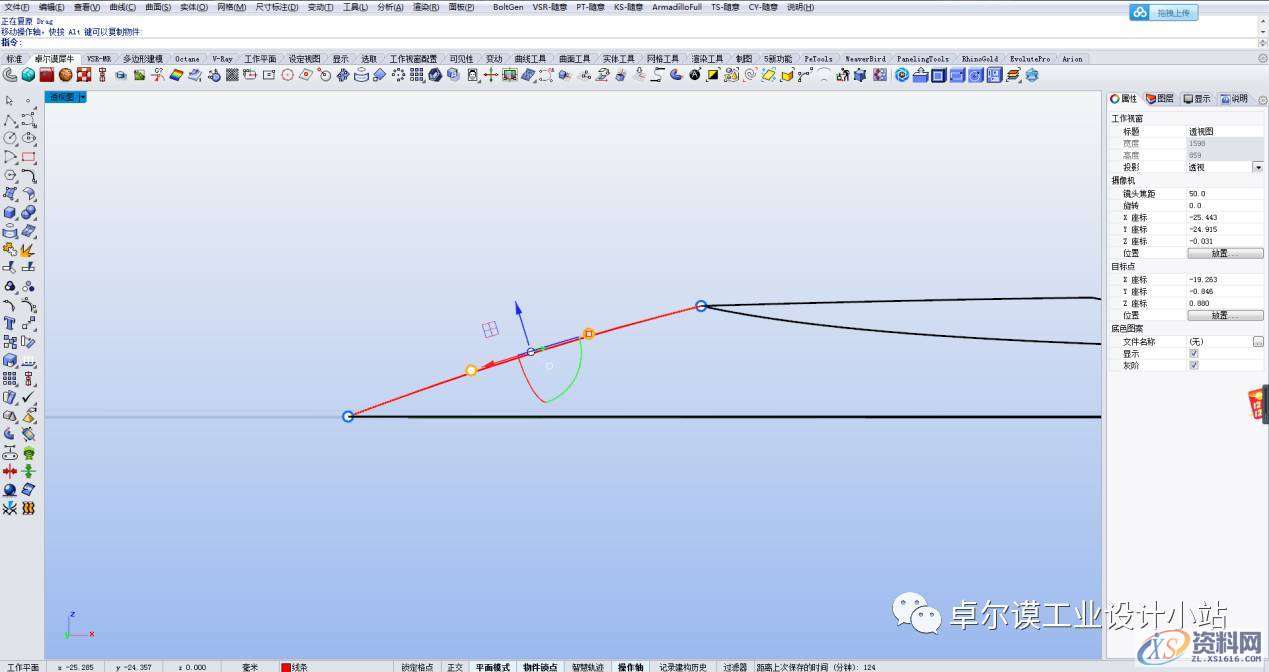

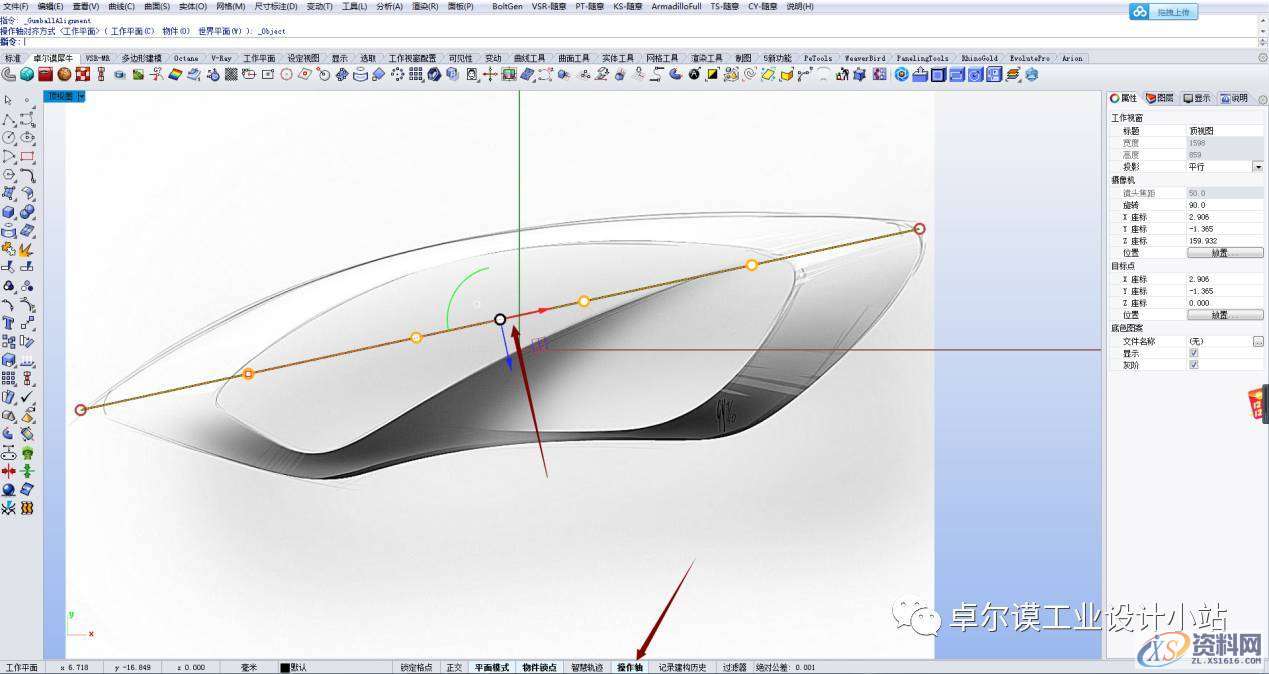

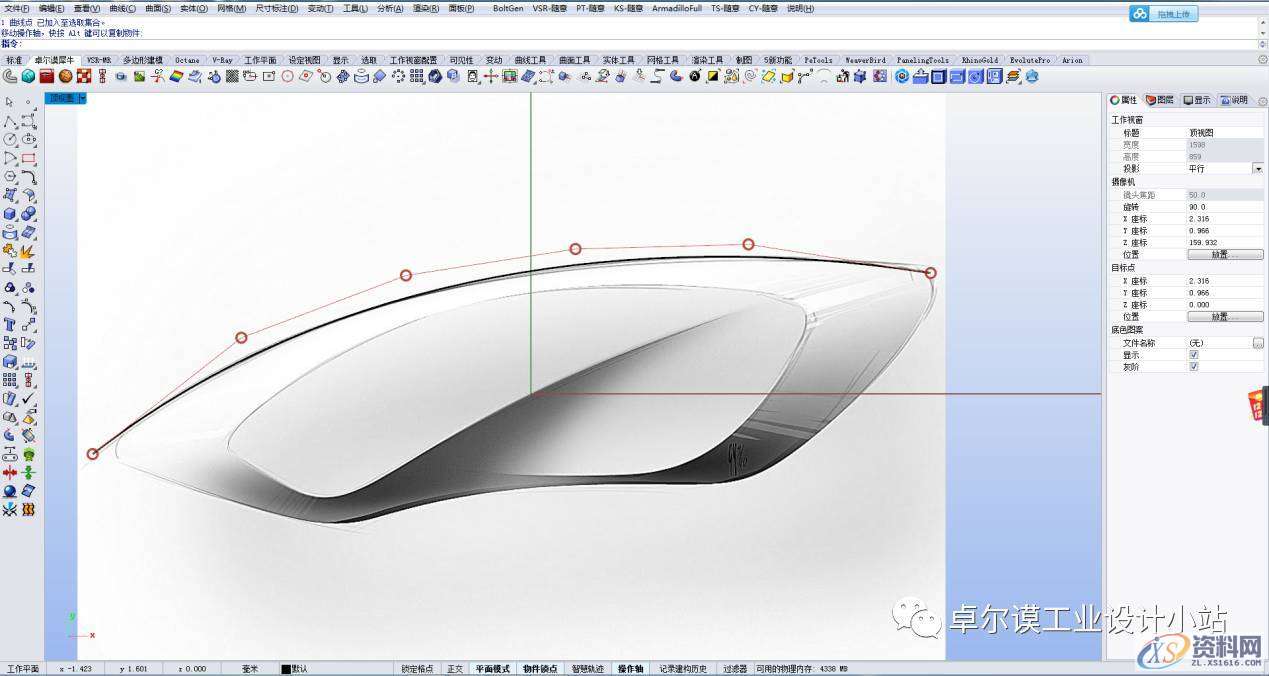

2.两个尖角之间划一条直线，重建5阶6点（不选择直接描线而是先画直线再重建，这样控制点排列的会很均匀）
3. 将操作轴切换到对其物件，往法线方向调点
4.将点调至造型边缘，注意尽量将点排列均匀

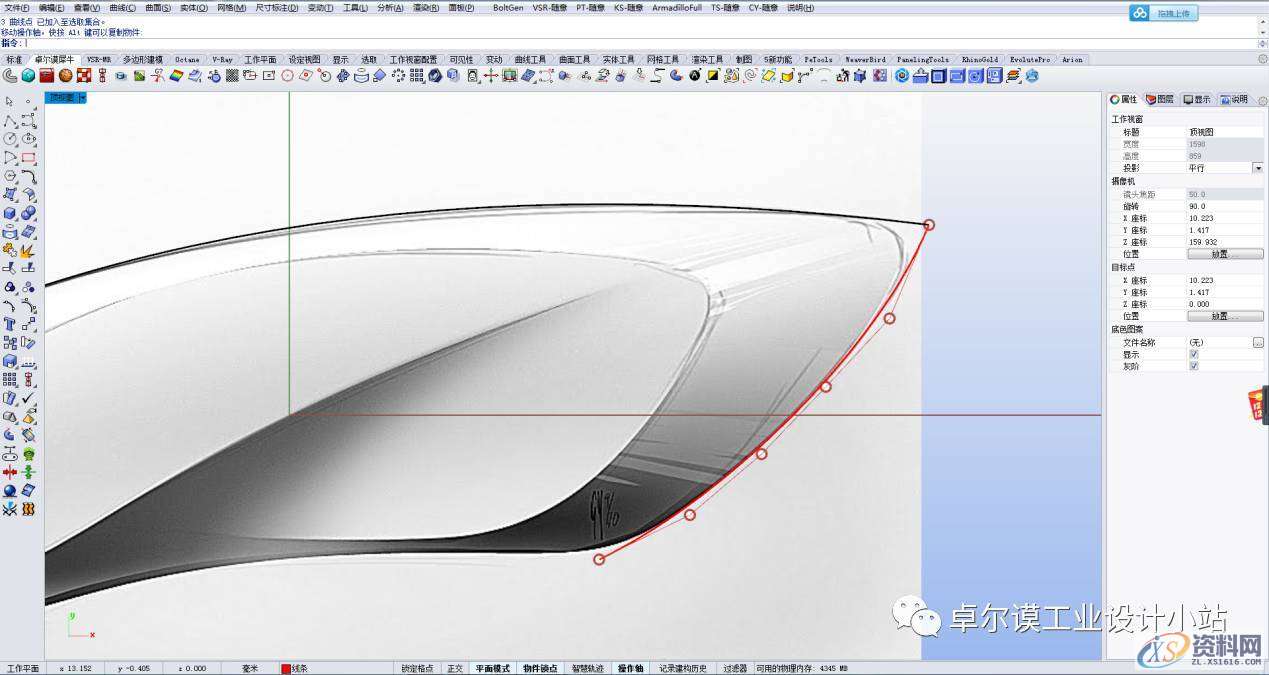

5.左侧线条同样先画直线，重建5阶6点，调整至造型

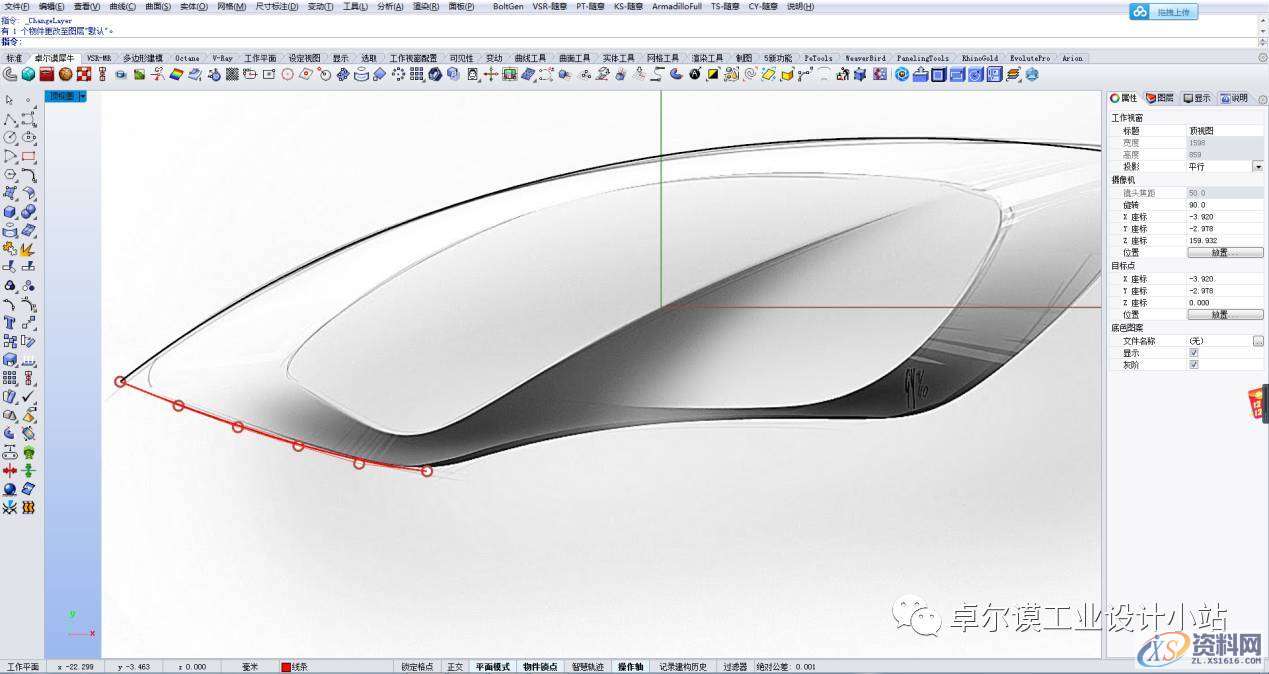

6.右侧线条同样先画直线，重建5阶6点，调整至造型
7.连接底部两端点，重建5阶6点，调整造型

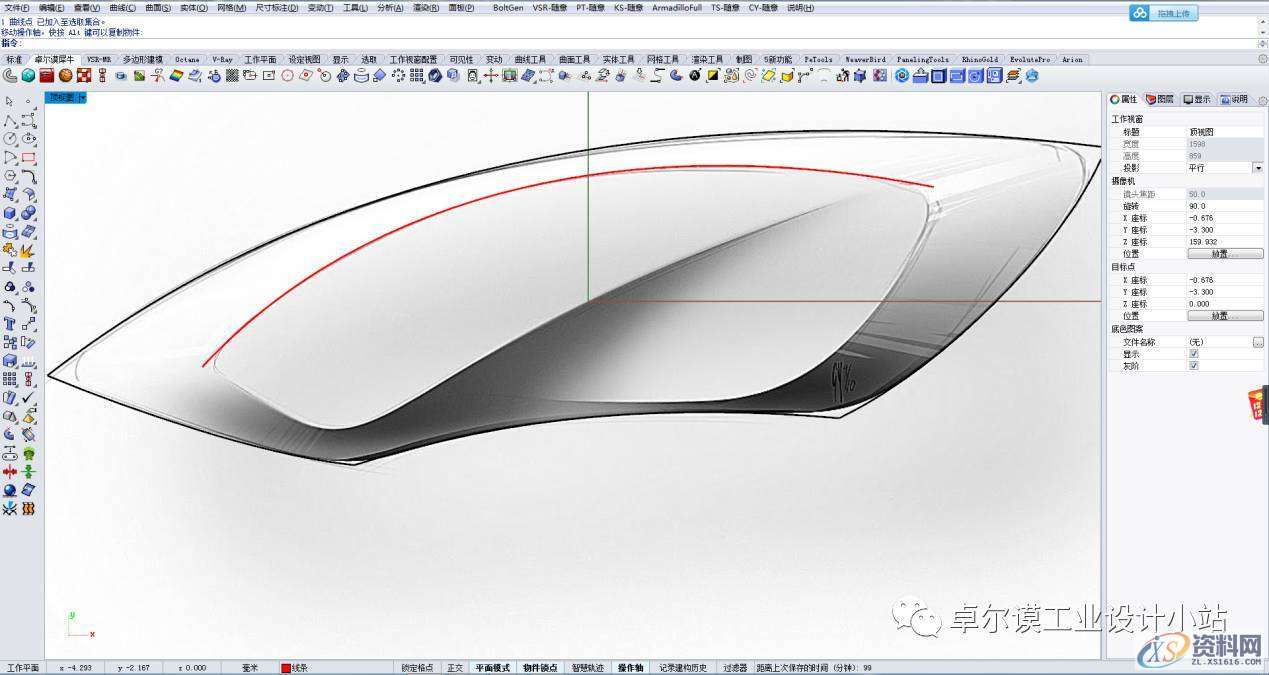

8.画出图中红色线条，使用5阶6点调整至造型
9.中间左侧线条同样5阶6点调整造型
10.直线连接重建5阶6点调整造型（注意不要出现内凹点），画完线整体微调到最佳位置
11.选择中间部分曲线往上移，调出造型高度

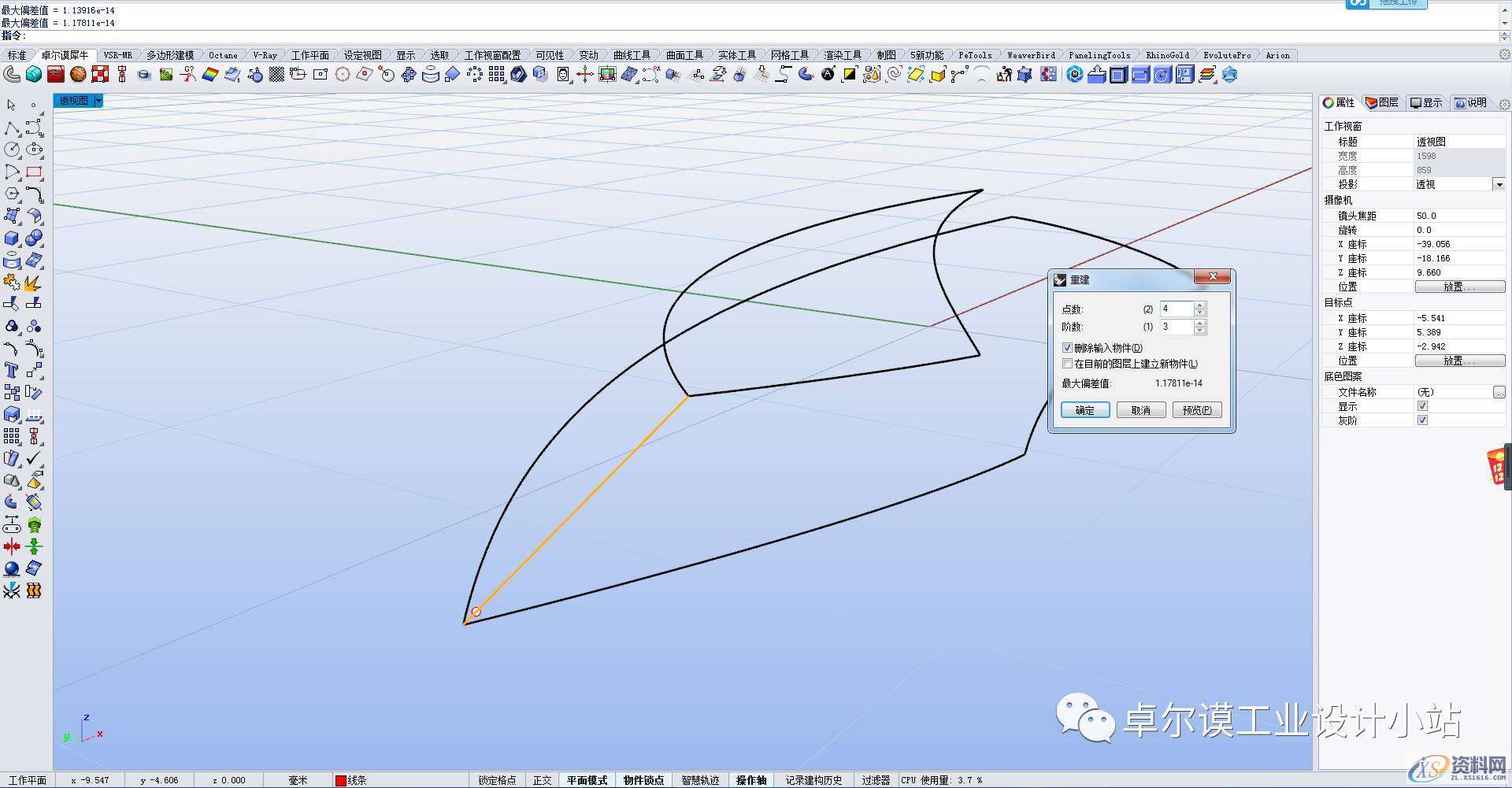

12.直线连接左侧两个角点，重建3阶4点，此处3阶4点就能达到造型，就不用更高阶了
13.打开控制点，法线方向往外调点，调出微鼓造型
14.右侧同样直线连接，重建3阶4点，造型向外凸起

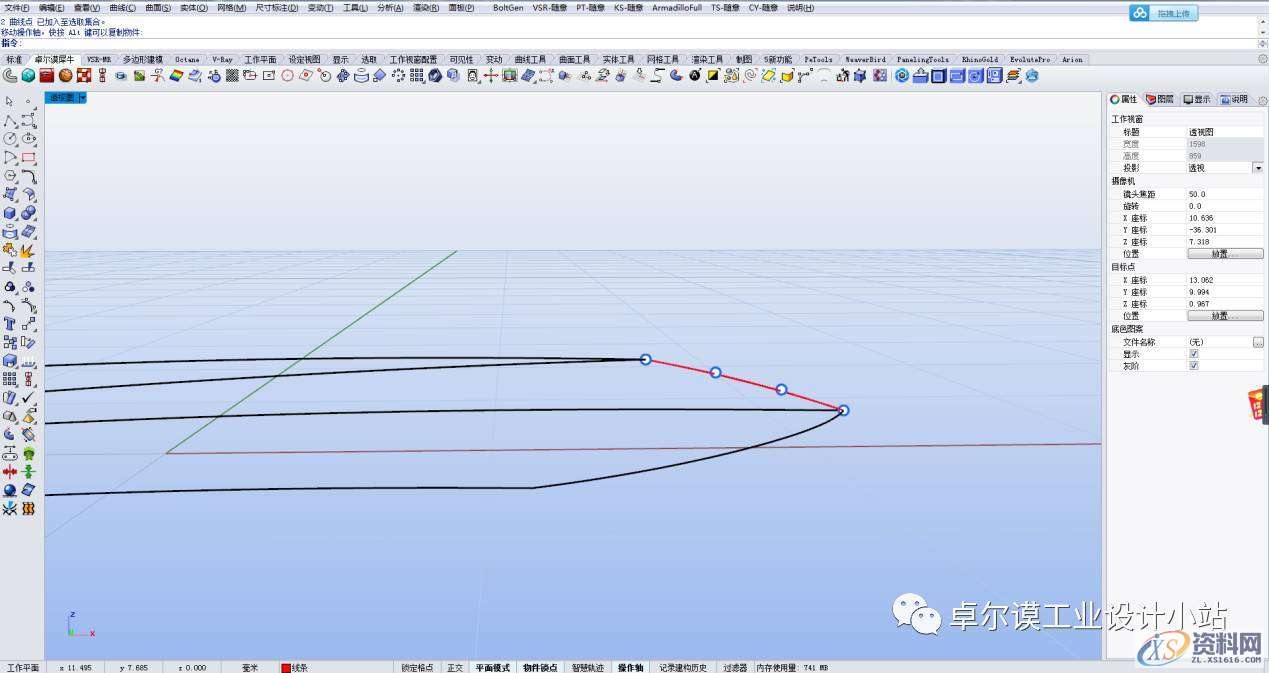

15.下图红线位置直线连接，重建3阶4点，法线方向往内调整，调整内凹造型

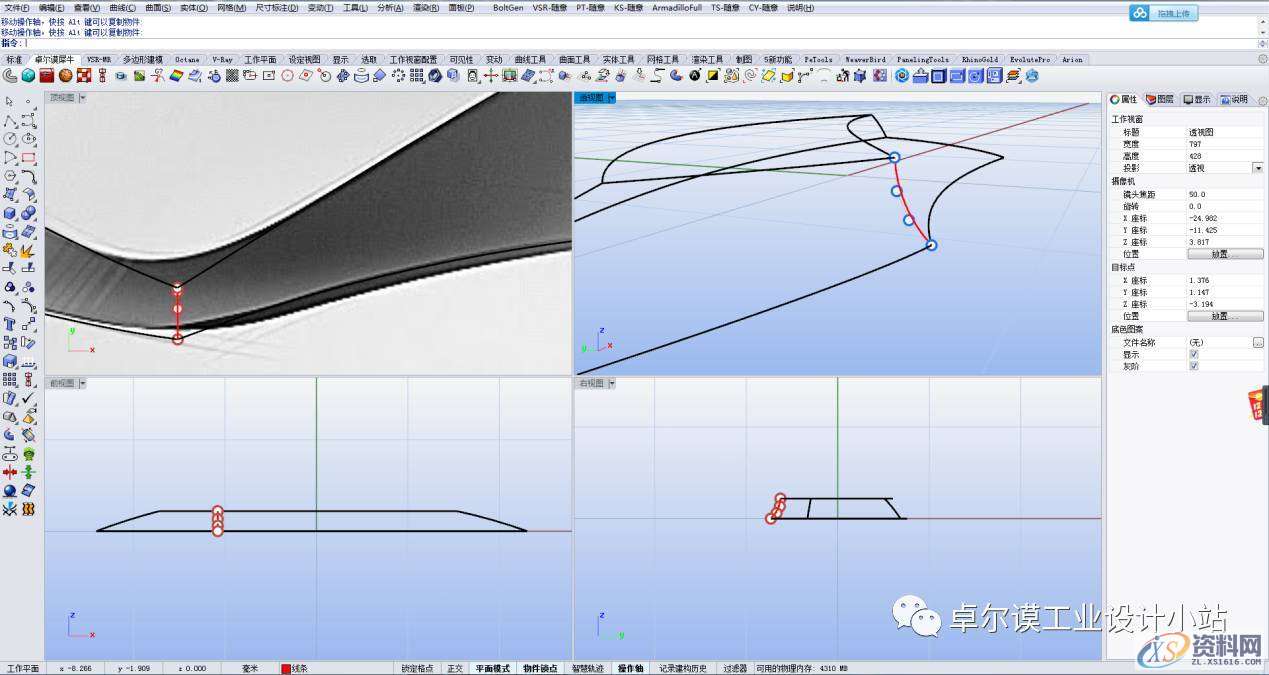

16.在渐消位置上端的线捕捉最近点，往下连接到垂点位置，重建3阶4点，调整内凹造型

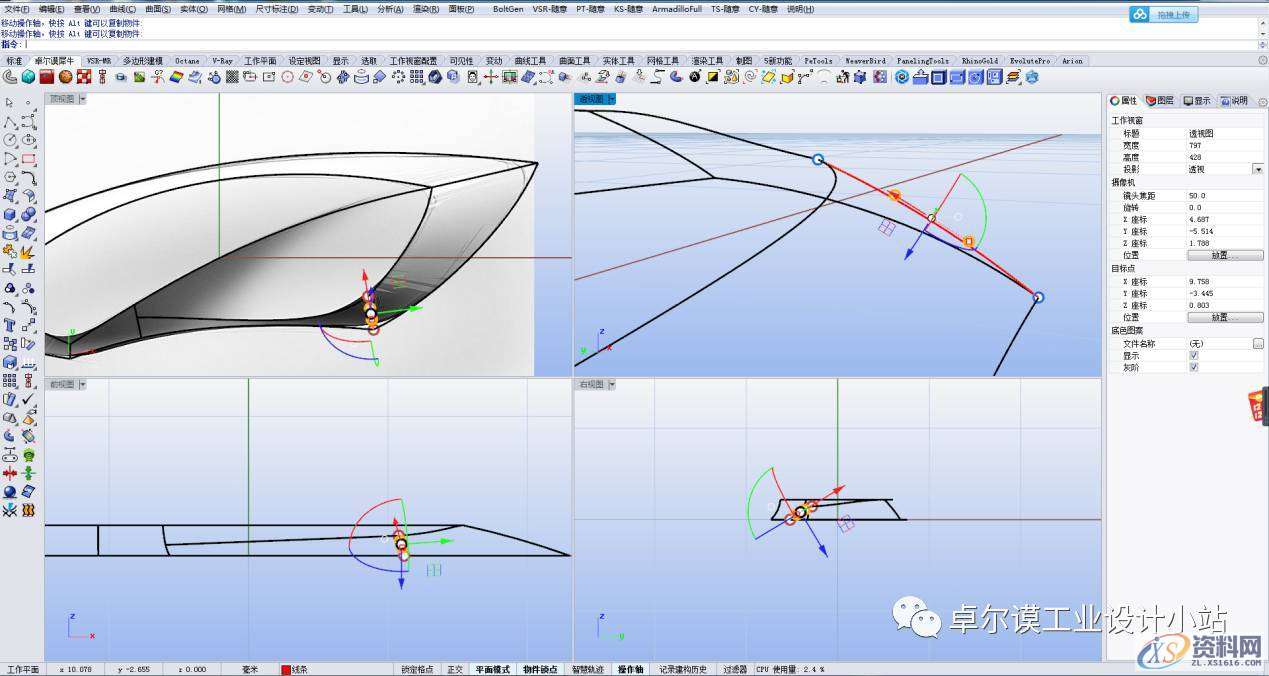

17.由于在调整过程中前视图观察曲线点是出现扭曲状态，使用2d旋转，以其中一端点作为旋转中心点，将点对齐另一端点，将整条线再前视图调整为直线

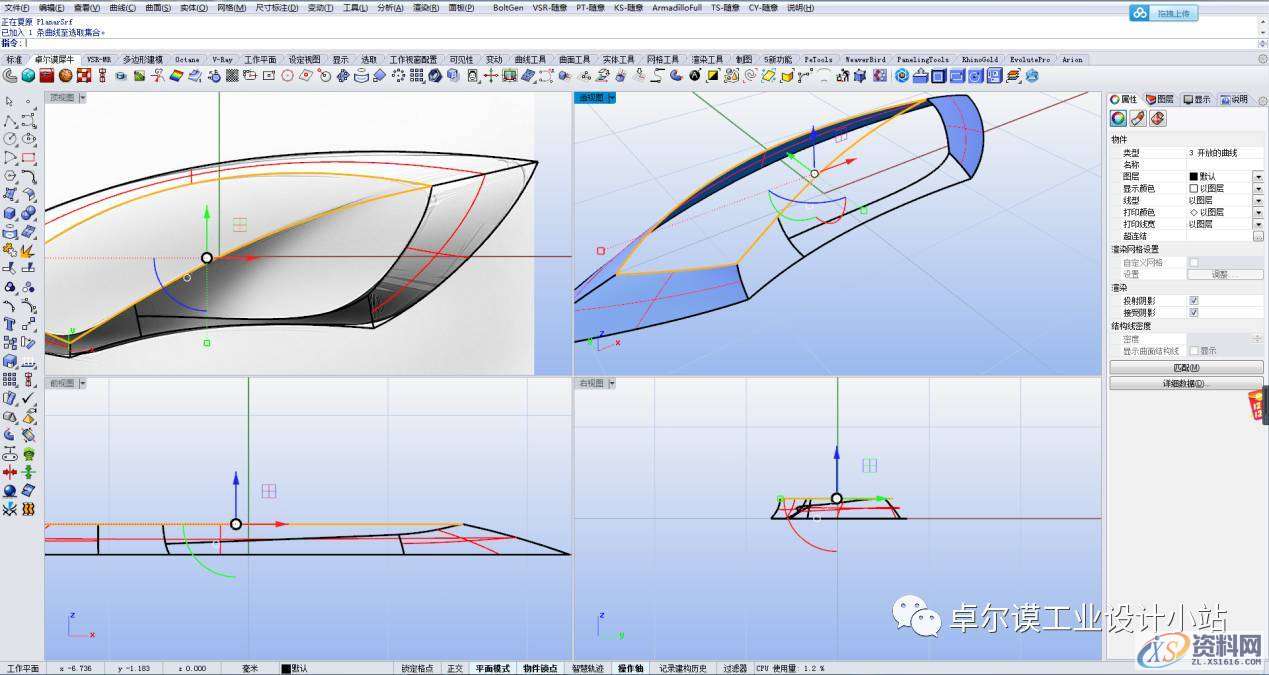

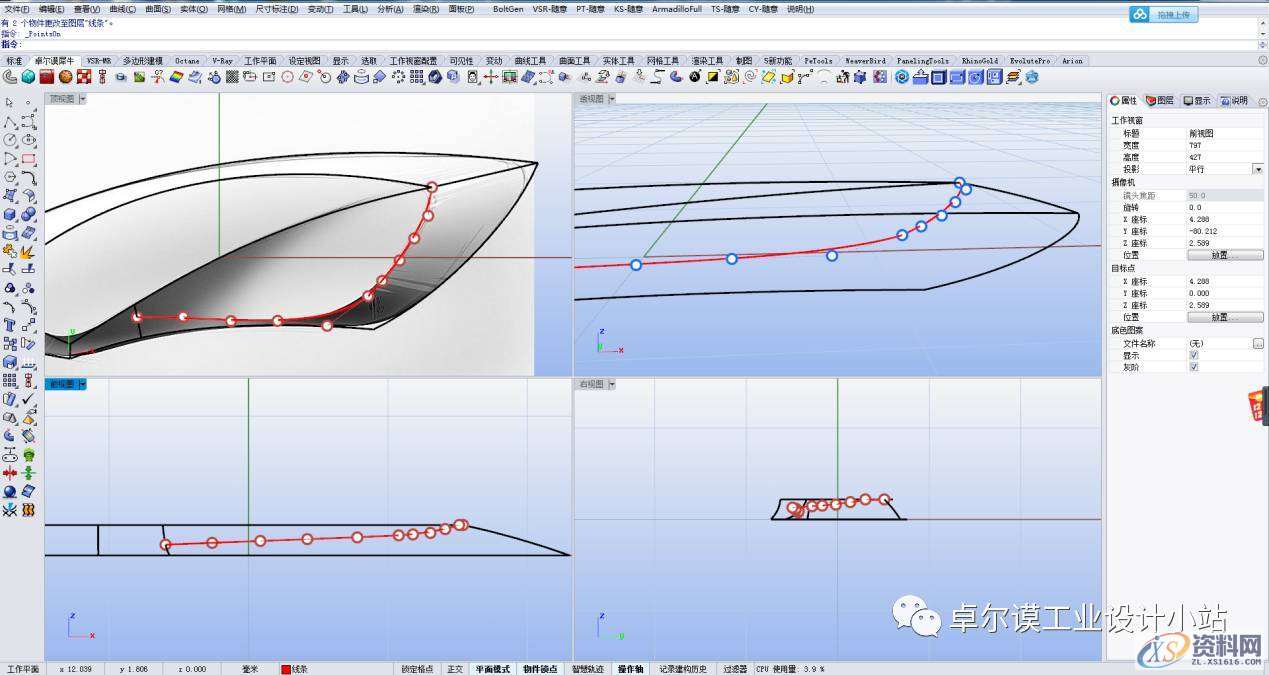

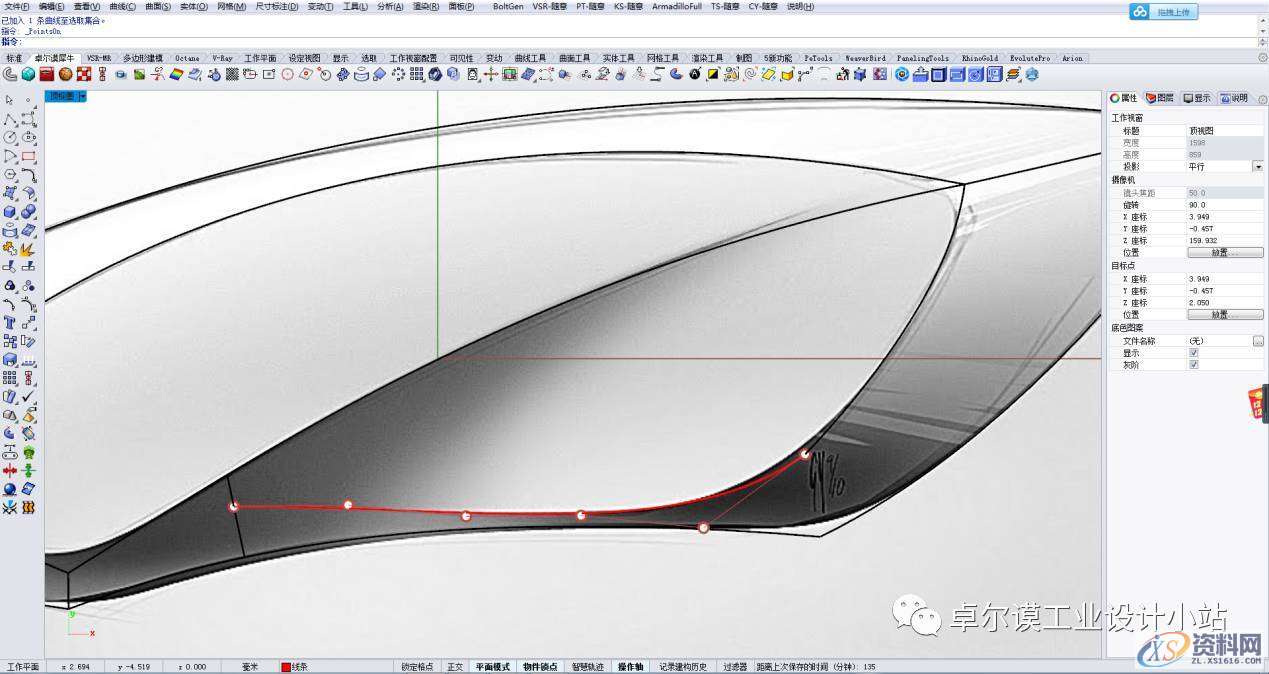

18.继续在顶视图绘制渐消线右侧造型线（红色线位置），先画直线，重建5阶6点，打开控制点，将曲线调整到造型边缘
19.打开控制点捕捉，在左端直线上找到渐消线消失的位置，画直线，右侧连接到右侧造型线端点，直线重建5阶6点，调整造型

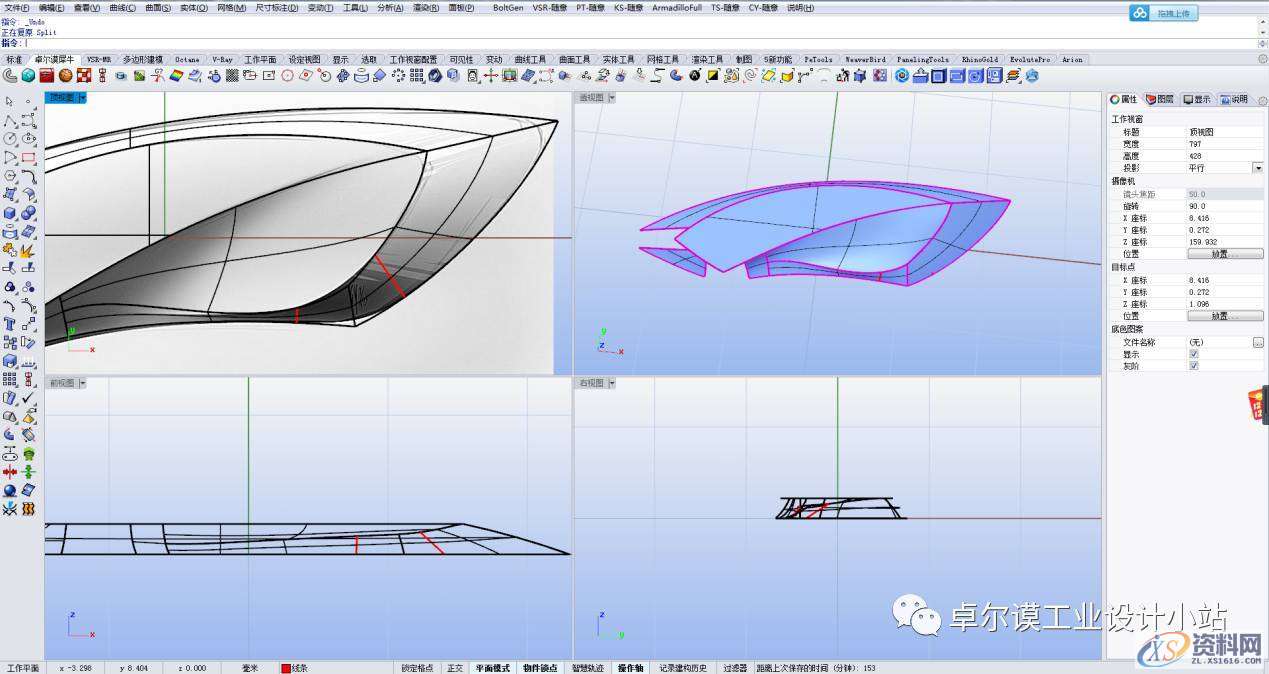

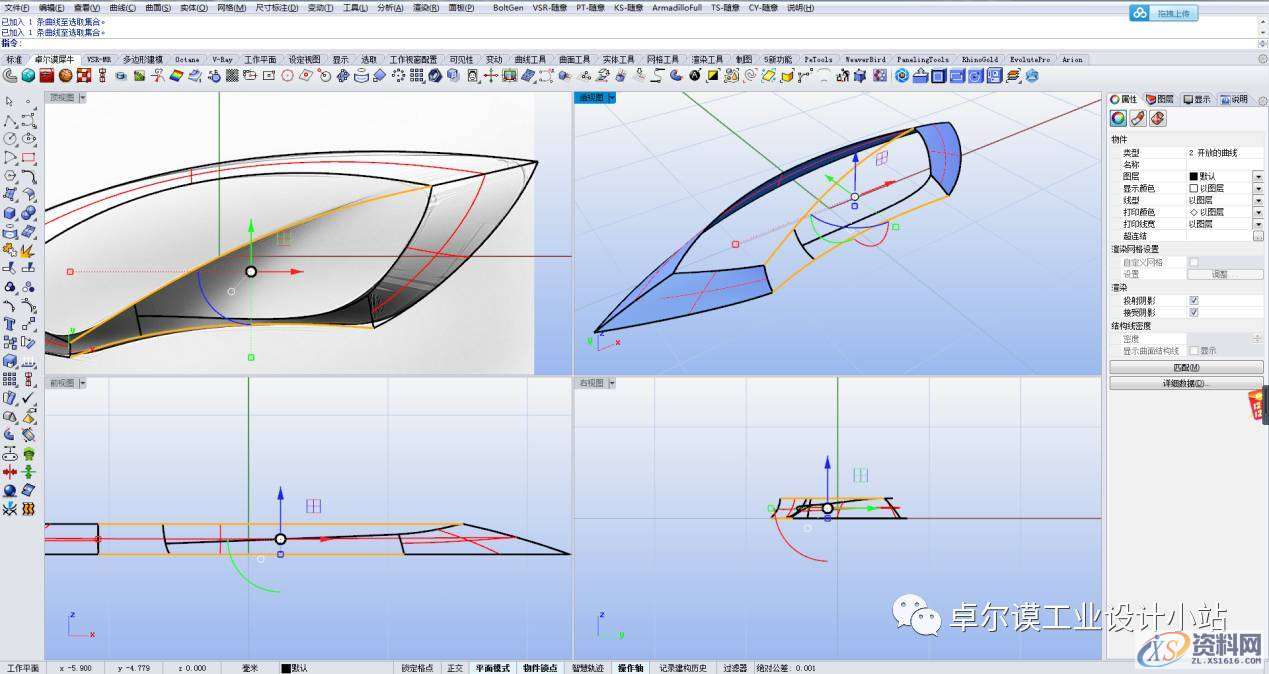

20.切换到前视图，调整曲线造型到如下图的趋势（在调整上下位置时，坐标轴一定不能左右移动，左右移动会影响曲线造型）
21.支线连接渐消线右侧两个端点，重建3阶4点，法线方向调整向外突出造型

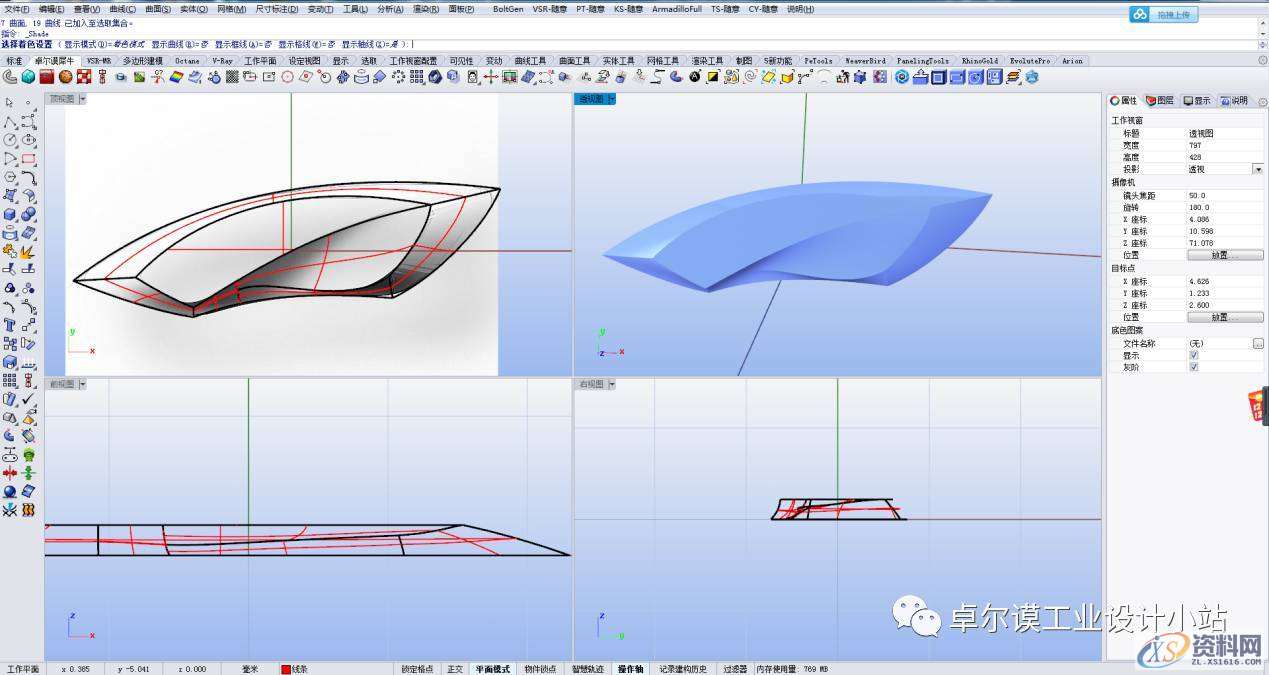

22.用双轨做最简扫，生成其中3块完整曲面

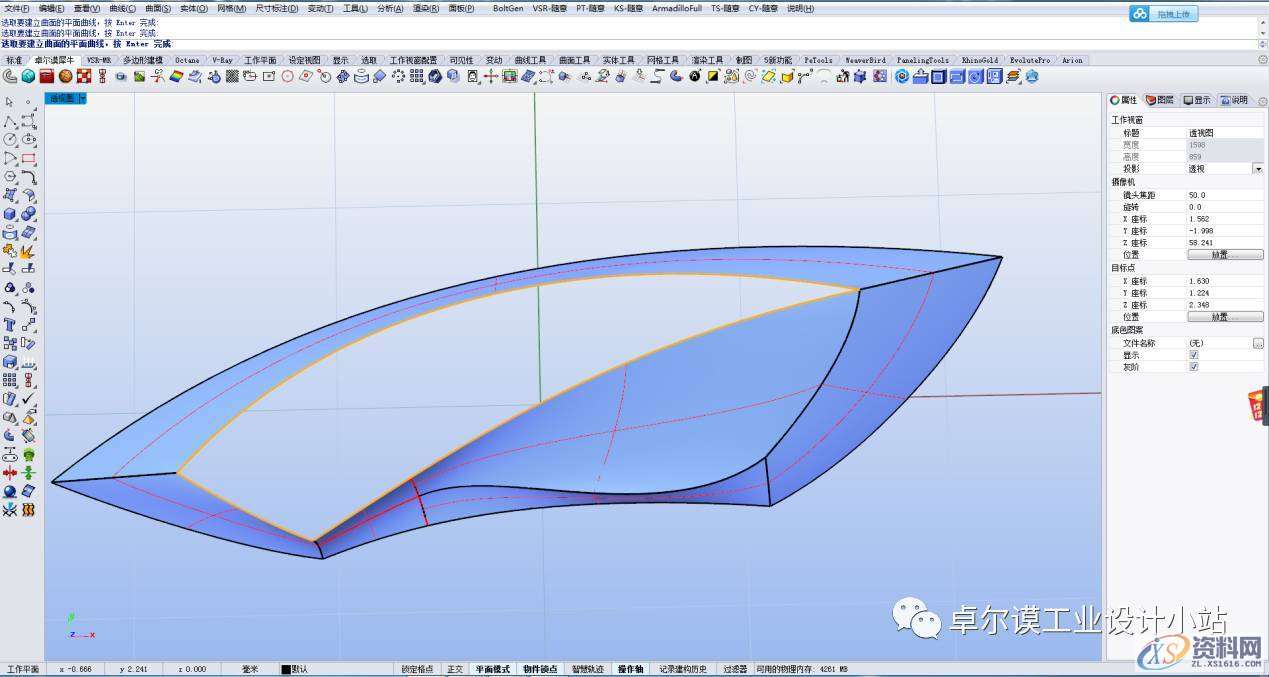

23.顶部使用封闭曲线生面生成平面
23.将图中两根曲线复制保存（因为我们要将其打断，将曲线打断之前一定要复制保存，一般复制之后会将其中一份完好的隐藏保存），用中间曲线将其打断
24.用双轨最简扫做出下图所示小面

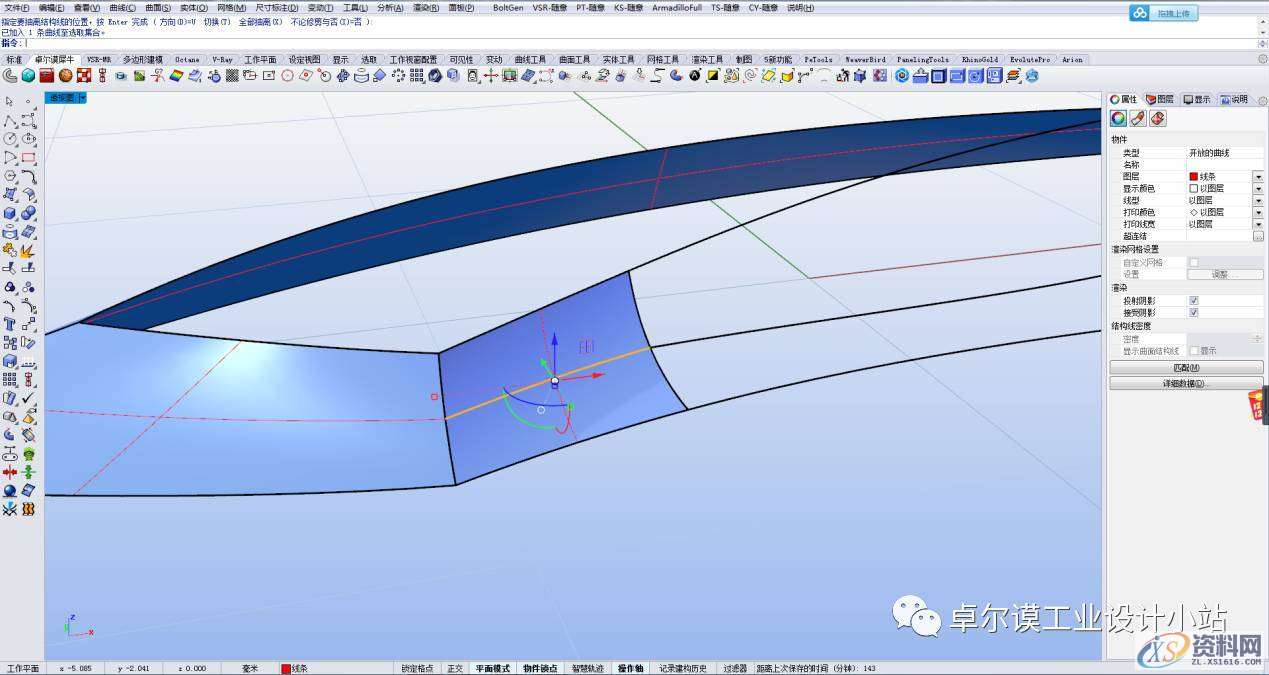

25.用抽离结构线在小面上抽离一根结构线，结构线位置需要与右侧曲线靠近小面的端点位置对应
26.将右侧曲线匹配小面抽离出来的结构线上，参数如下图所示（匹配曲线可以让我们等会生面之后的匹配更容易匹配顺，想要面容易匹配顺，先让曲线匹配顺，就是我们通常说的g1、g2连续性）

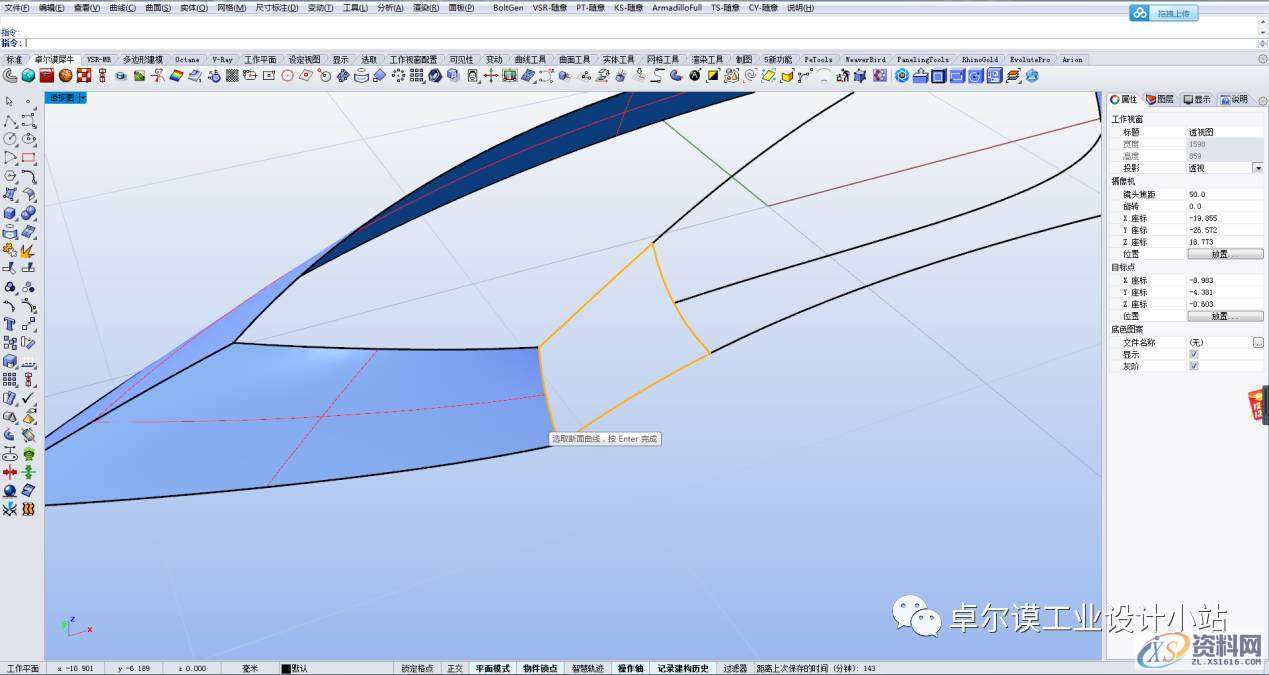

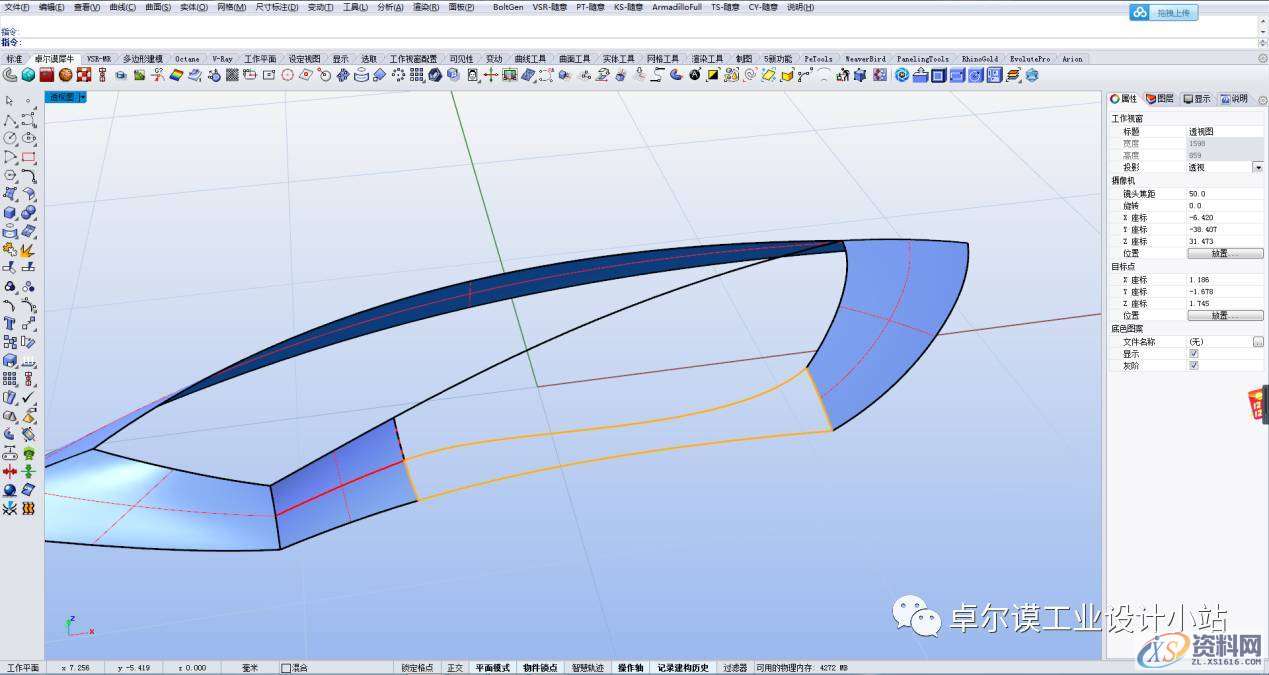

27.复制箭头所指向的边缘线，用右侧渐消曲线打断，打断后的两根小短线分别重建到5阶6点（重建到5阶6点是因为双轨最简扫新的条件之一是需要对应曲线属性相同）
28.双轨最简扫略生成曲面
29.渐消线上部曲面同样使用双轨最简扫做出最简曲面

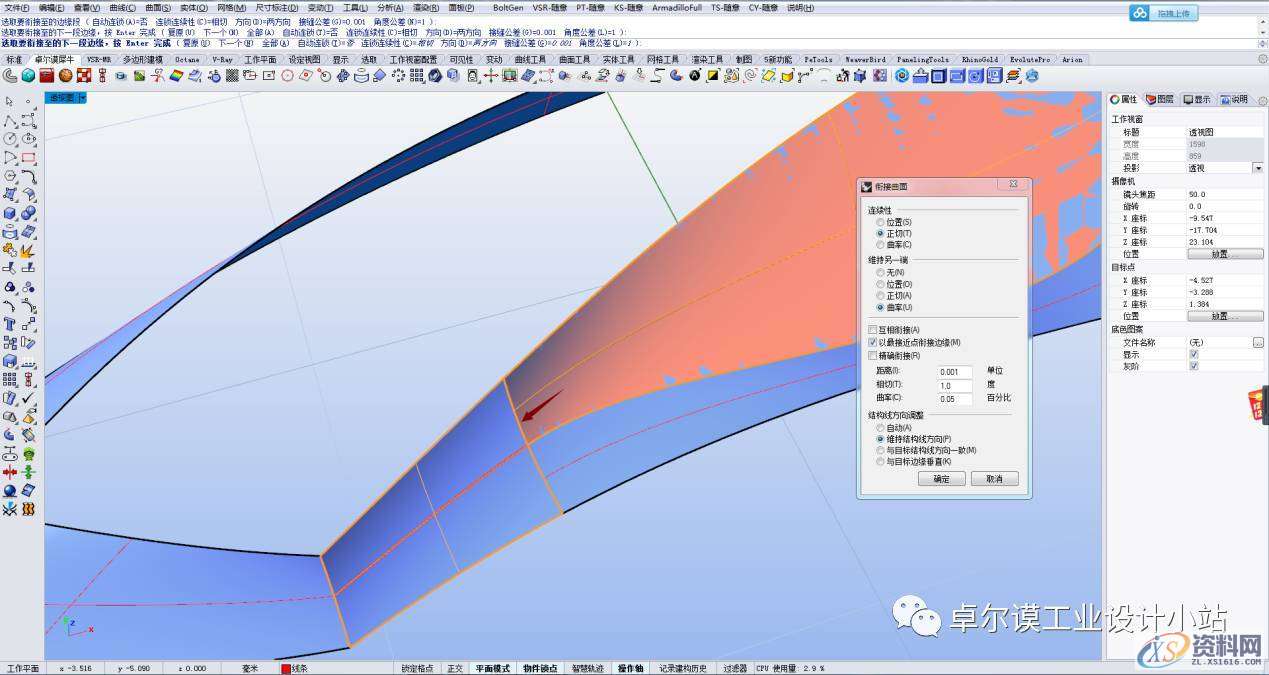

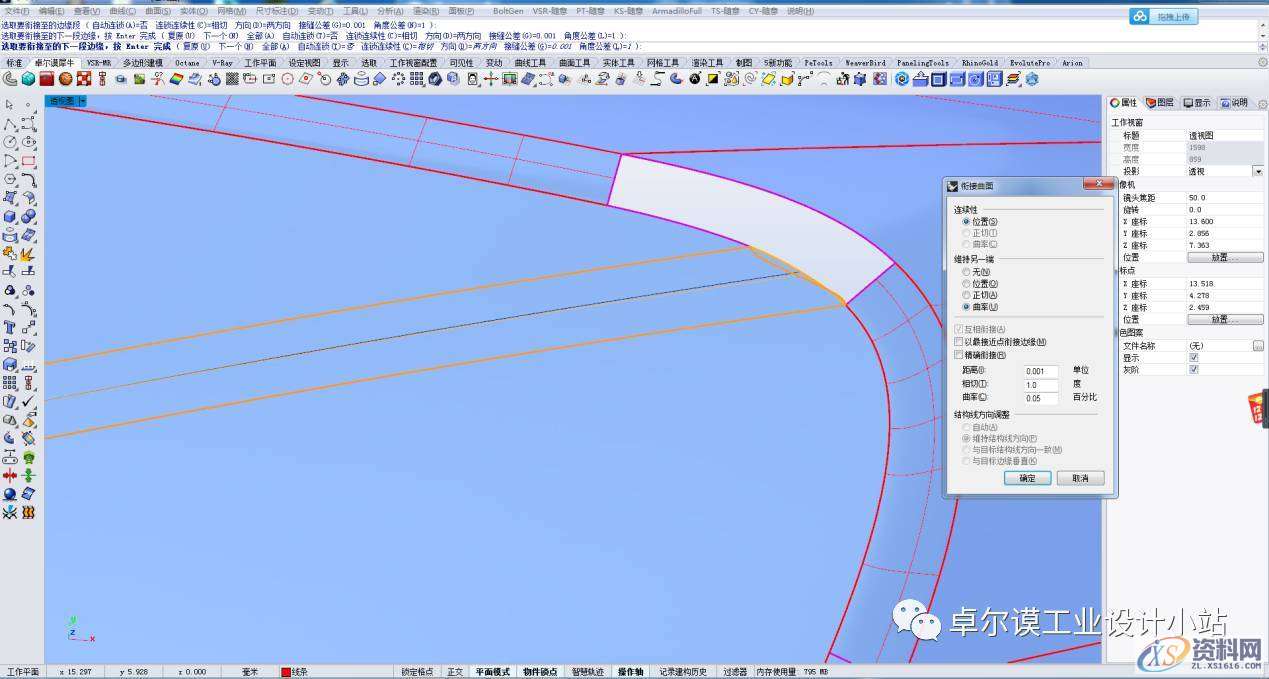

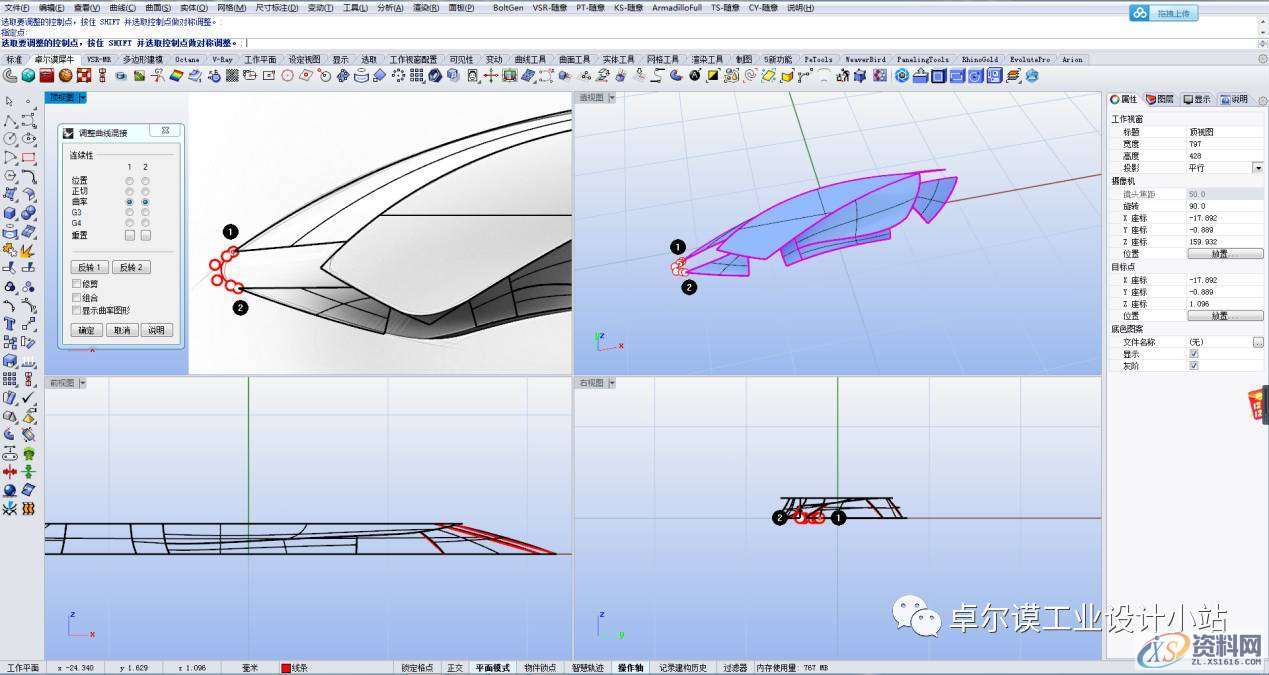

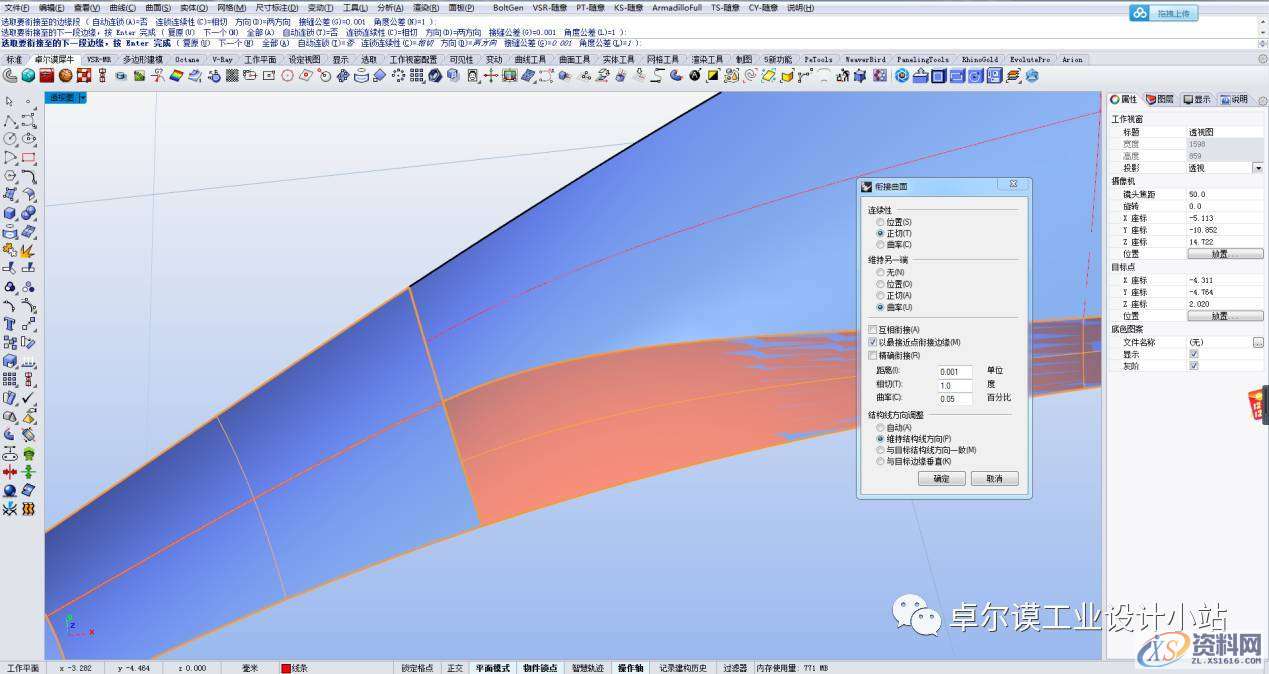

30.选择匹配指令，将下图橙色曲面左侧边缘匹配到旁边的小面上，匹配参数如下图所示

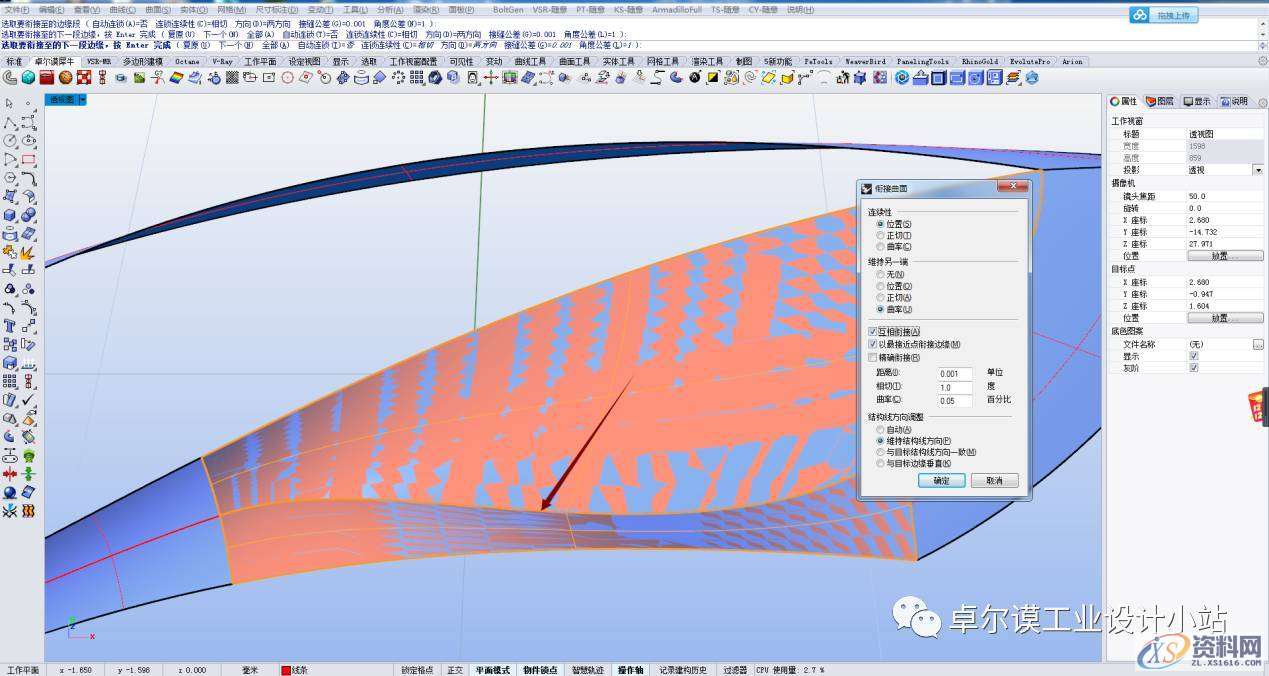

31.下图橙色面同样使用匹配，匹配到左侧小面，参数如下图

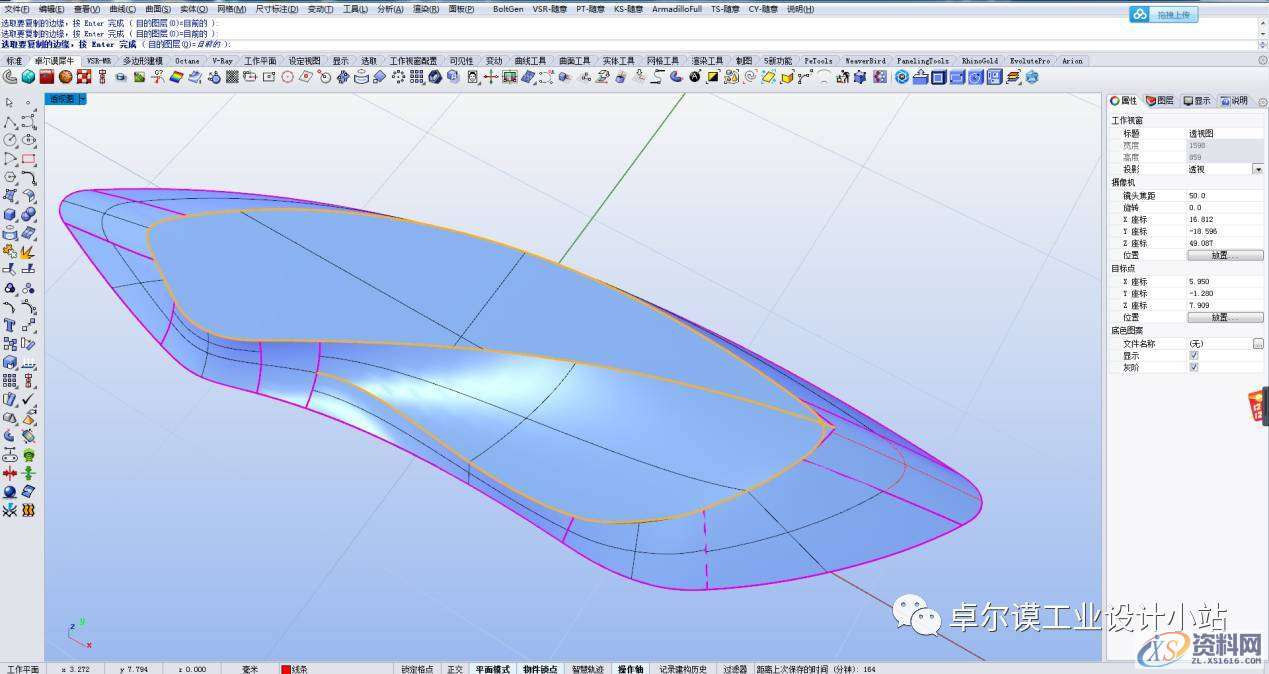

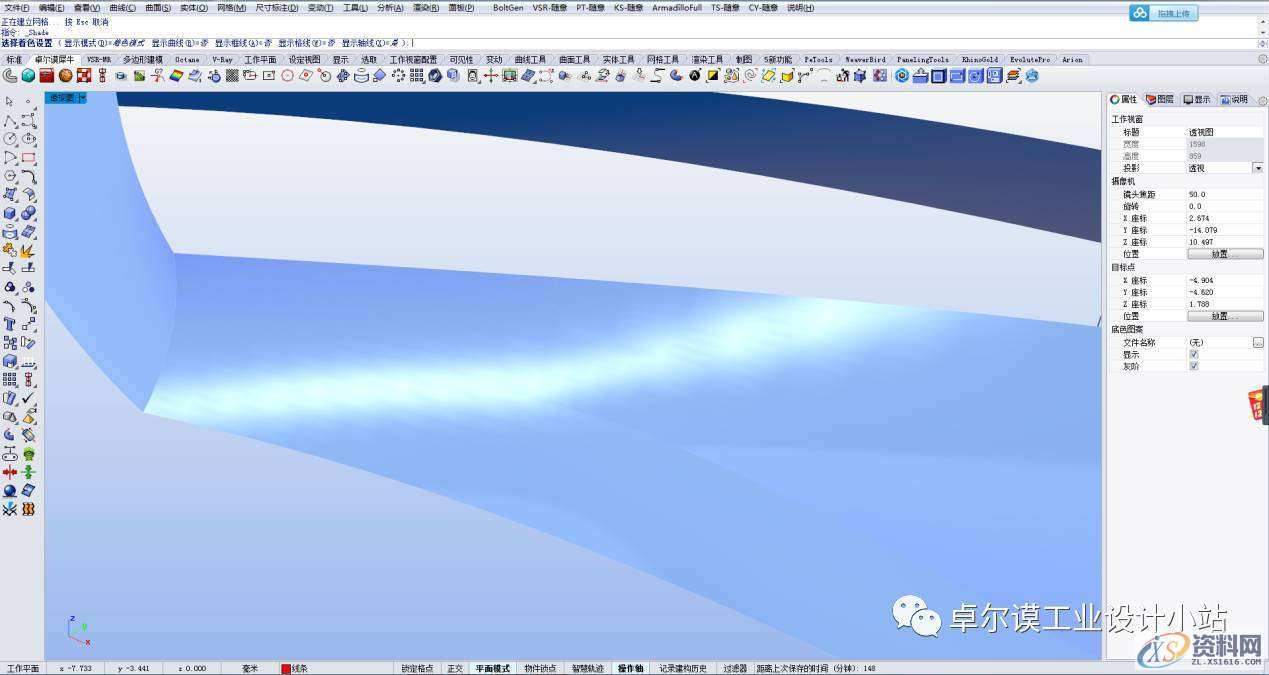

32.用着色模式检查连续性
33. 上下两个面相互匹配到位置关系，参数如图所示
34.选择顶部曲线，用封闭曲线生面生成顶部平面（注意封闭曲线生面条件：1.完全封闭的曲线，2.曲线必须在同一平面上）

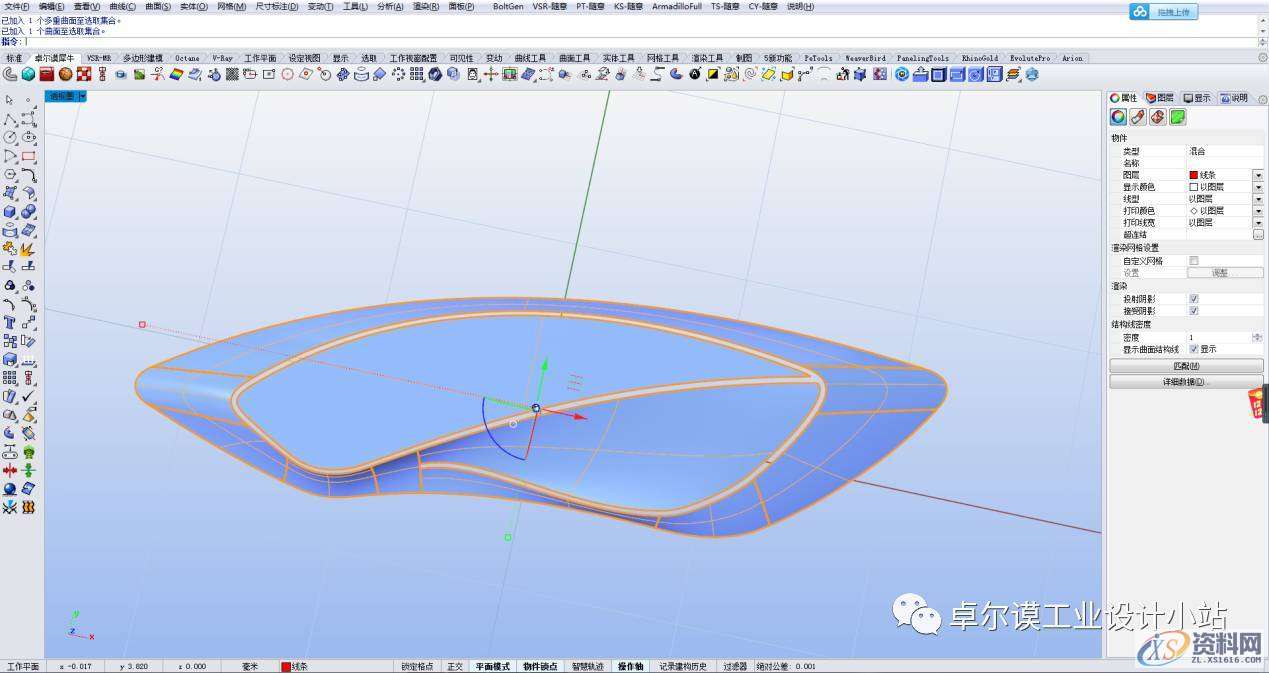

35.组合检查一下模型是否有缝隙，没有的话炸开开始进行圆角

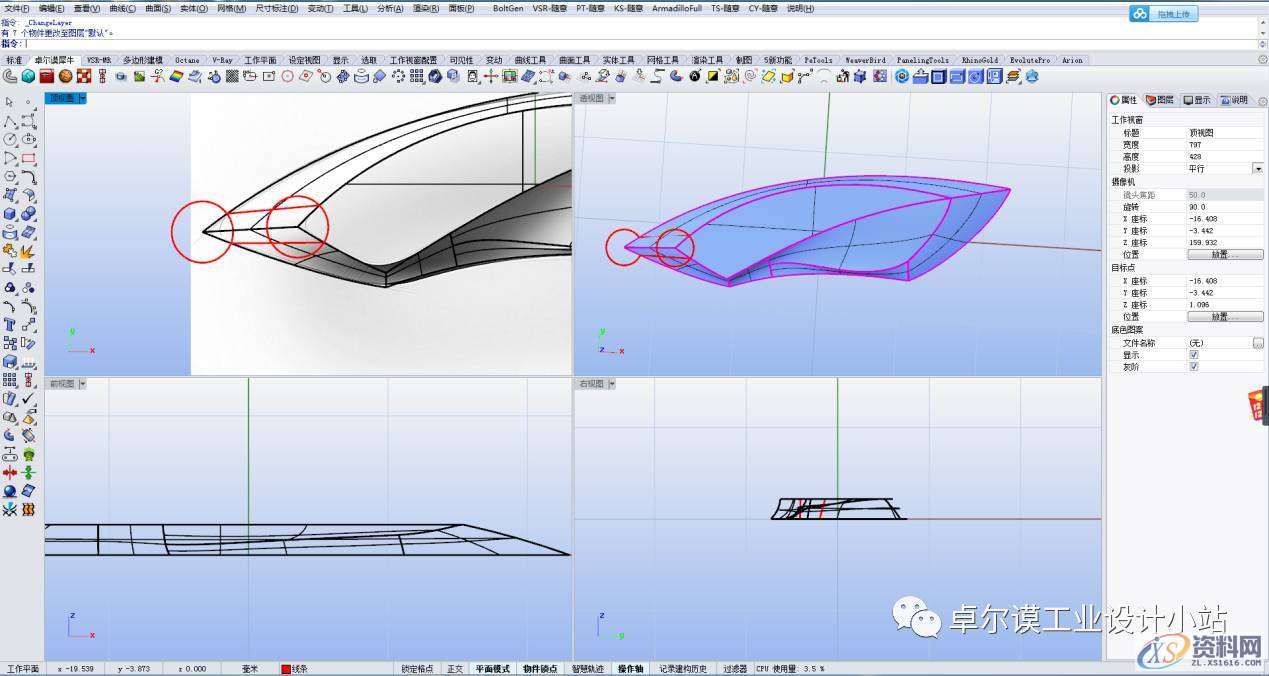

36.在左上角端点位置画两个圆，在圆和边缘线交点位置连接直线（画圆是为了倒角半径相同），用分割指令，用直线分割曲面去掉尖角部分

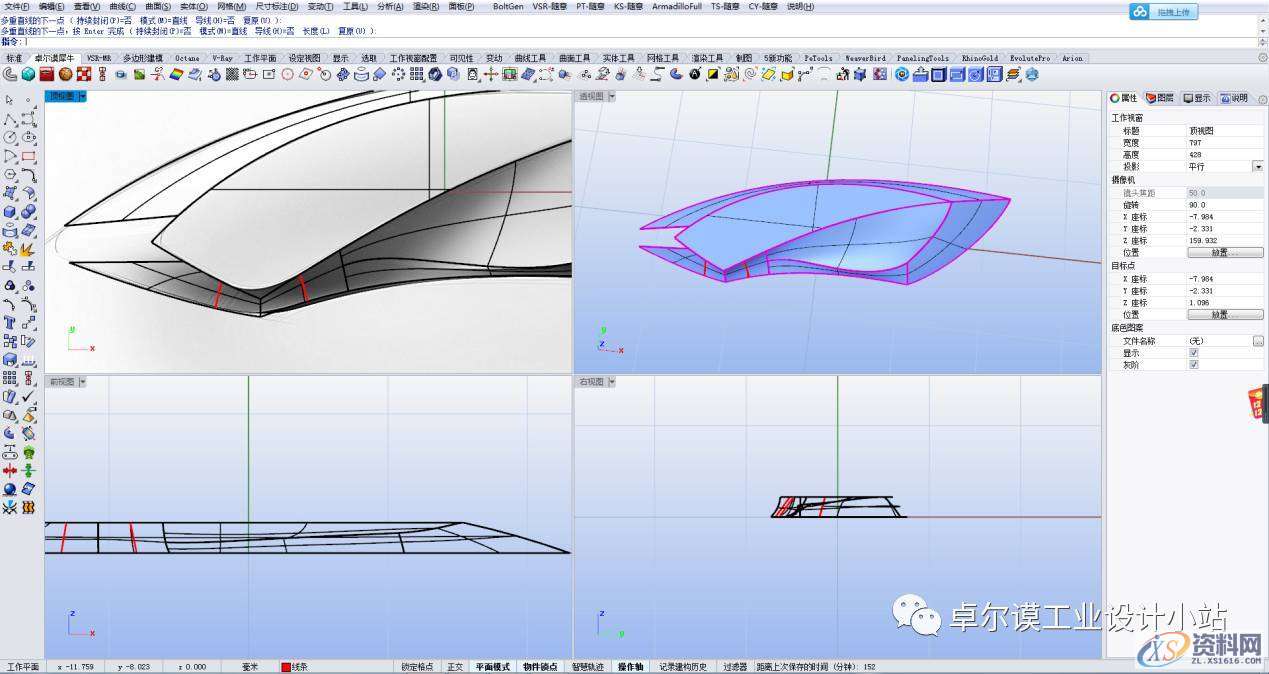

37.底部的角不需要左右对称，因此直接画线就可以，选定倒角位置画直线到垂点位置即可，同样使用分割指令去掉尖角面
38.右侧倒角根据造型画线，分割掉尖角面

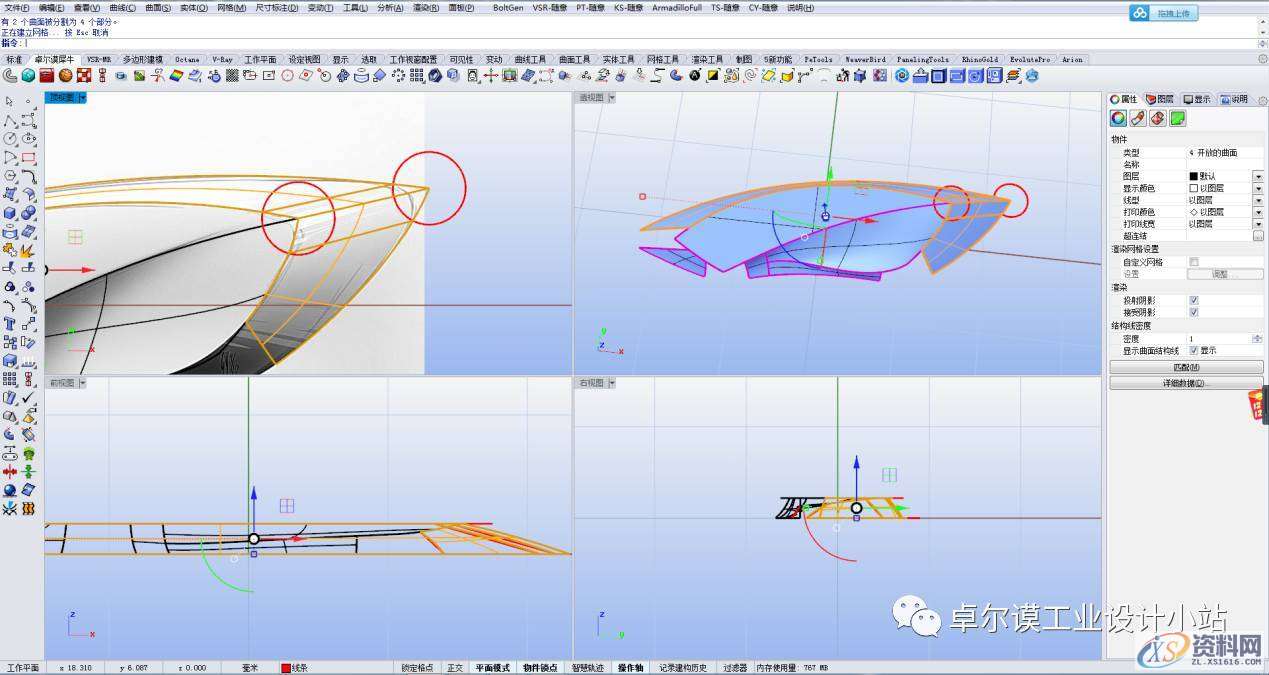

39.画圆，连接两个圆与曲面边缘的交点，使用分割指令，切掉尖角
40.用可调混级接连接边缘，（拖动小圆点可以调整混接造型，按住shift键拖动小圆点可以同时调整两端造型）
41.用可调混接画出所有圆角的造型曲线

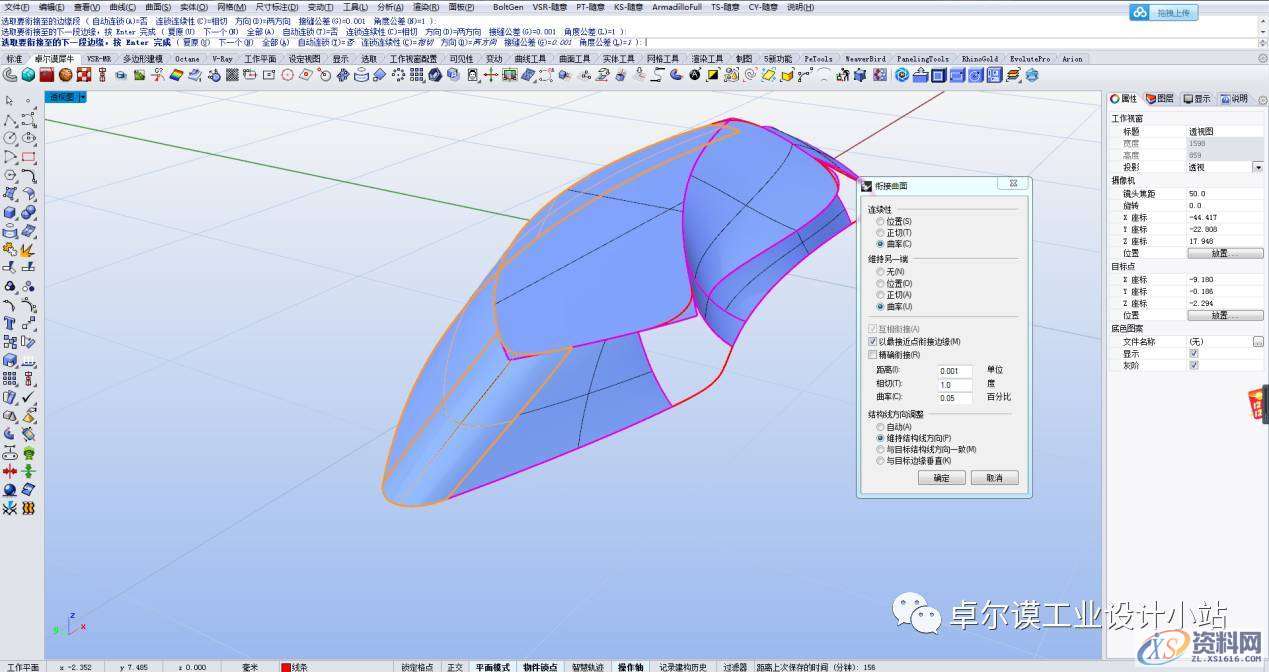

41.用双轨生出曲面，并将曲面左右匹配边缘至g2连续性，参数如下图所示
42.延生曲面长度
43.相互修剪，删除不要部分
44.同样使用曲面边缘和2条混接的曲线进行双轨扫，生成圆角处曲面，并左右匹配至g2连续性，参数如下图,并延伸顶部边缘，相互修剪，删除不需要的部分
45. 曲面边缘和2条混接的曲线进行双轨扫，生成圆角处曲面，并左右匹配至g2连续性，参数如下图,并延伸顶部边缘，相互修剪，删除不需要的部分
46.用混接得2条曲线与曲面边缘双轨扫做出曲面，左右两边匹配至g2连续性，参数如下
47.顶部曲面边缘匹配至曲线
48.隐藏所有曲线（避免被曲线影响），复制曲面边缘（如下图）并组合
49.生成无盖圆管
50.求出圆管与主体的物件相交线
51.用相交线切除倒角部分，修剪不掉的曲线曲面，先将曲线延伸再进行修剪
52.组合所有曲面，重新计算边缘

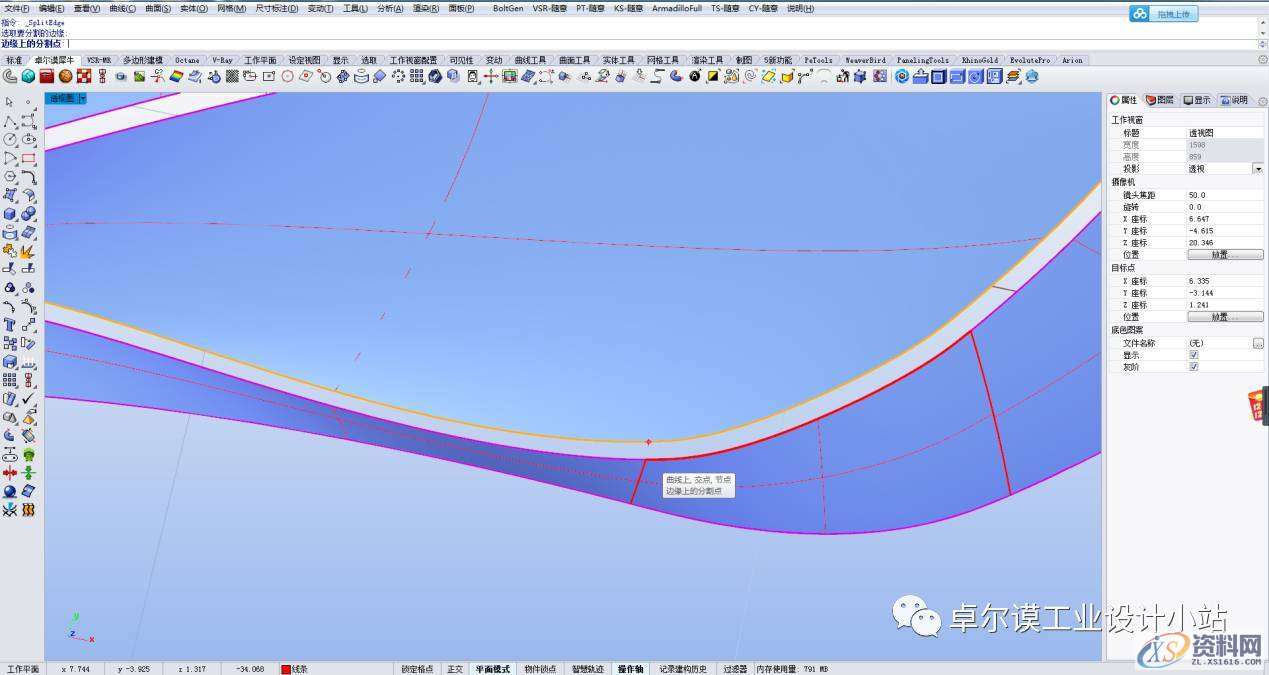

53.在曲面交接处打断对应边缘
54.用混接曲面将倒角做出来，下图倒角处先用可调混接混出曲线
55. 将边上的面匹配到曲线上
56.旁边小面继续用混接曲面生成，最后一个小面用网格生面直接补上就完成了，网格补面（参数如下）

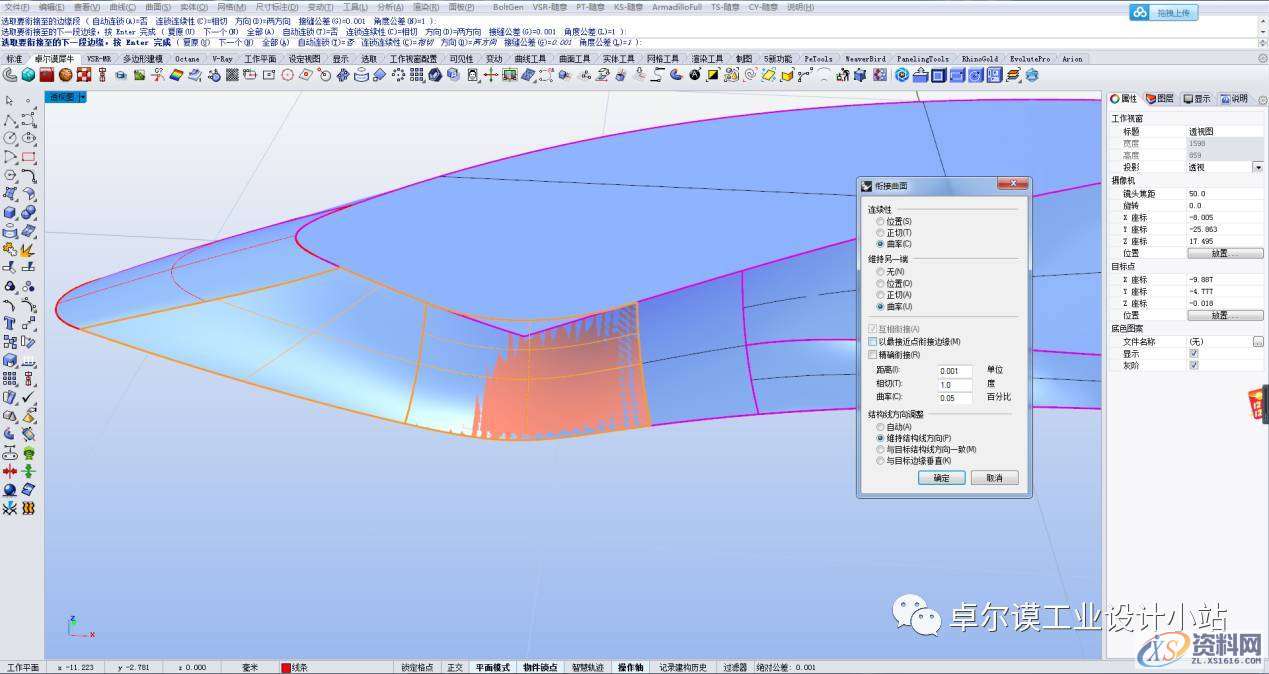

57.下图位置倒角面使用曲面匹配将曲面边缘匹配到对应曲面（匹配参数如下）

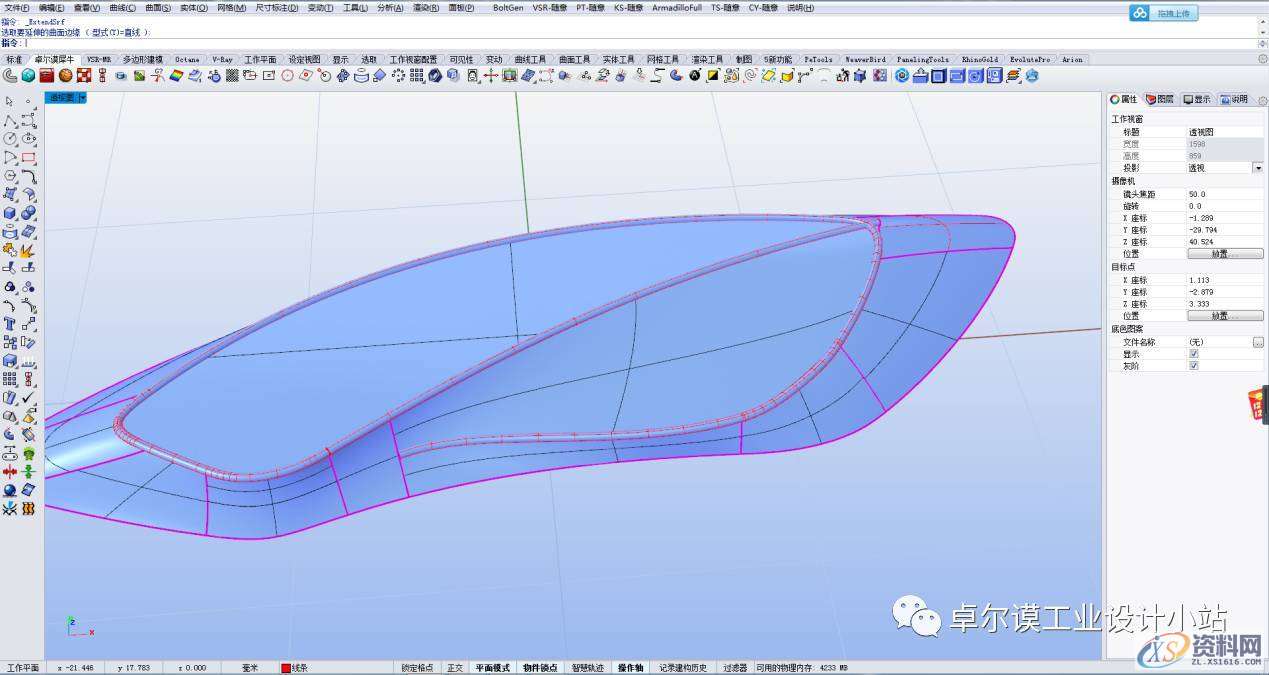

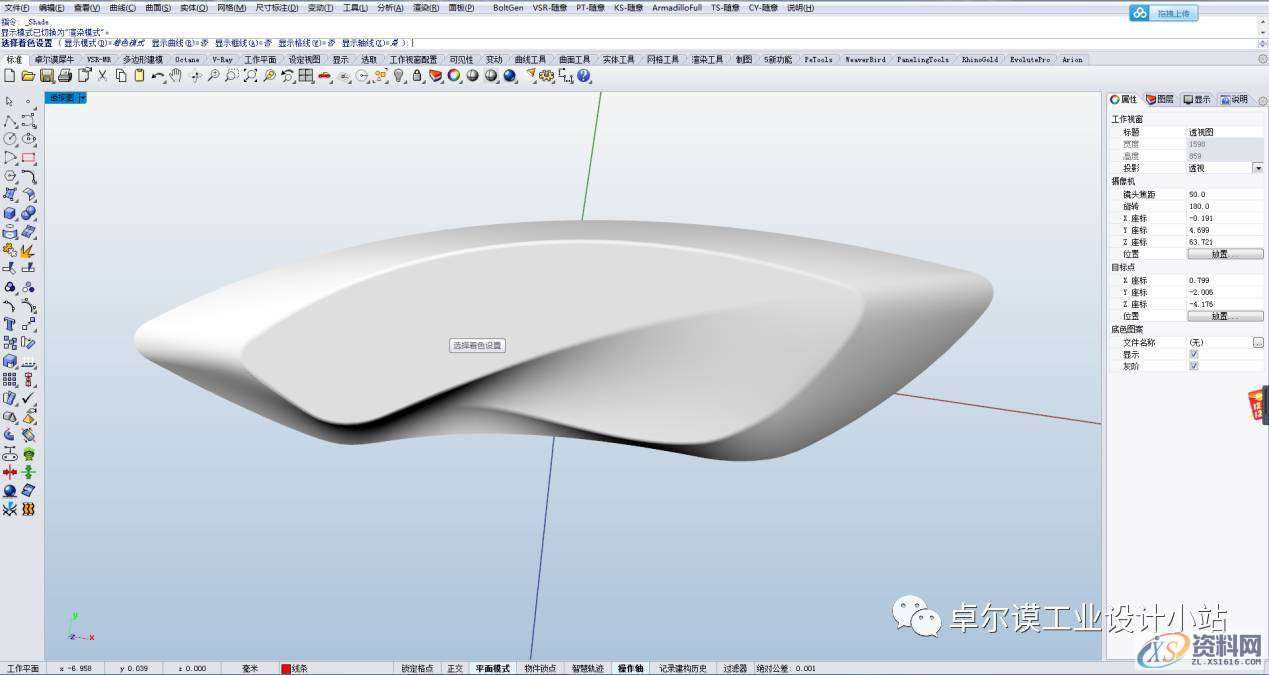

58.检查整个模型是否有g0面，如果有，使用匹配将曲面关系达到g1或g2关系，模型完成
