钣金模块功能是工程师在做造型设计中会使用到的，而三维CAD软件提供的全凸缘、局部凸缘、凹陷、百叶窗等钣金功能，虽可以满足基本制图需求，但是无法快速绘制出异形凸缘等特殊曲面造型，工程师借助这些基础功能需通过繁琐的操作，花费大量时间才能绘制出异形凸缘。对此，中望3D2020提供的“轮廓凸缘”功能，支持工程师直接编辑凸缘的草图形状，以实现任意形状的凸缘创建，从而让设计变得更加自由和便捷。
在中望3D2020中，轮廓凸缘功能的使用非常的便捷。工程师可利用软件钣金模块中的“草图”和“拉伸平板”两个功能快速建立一个钣金件，然后调用“轮廓凸缘”功能，只需在选取所要创建凸缘的对应线性边后点选编辑轮廓，即可进入到轮廓的草图编辑界面。

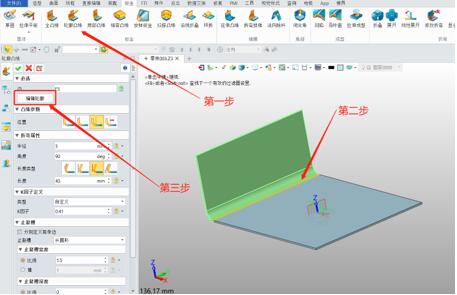

图：调用“轮廓凸缘”功能
中望3D2020默认的凸缘形状是长方形，工程师可根据实际情况对轮廓进行任意的修改 。值得一提的是，“轮廓凸缘”的草图轮廓可以短于或超过所选边的边界，从而最大程度满足工程师不同的设计场景与制图需求。
除此之外，轮廓凸缘功能还具备了其他人性化的特点。如工程师绘制完草图轮廓后，发现需做凸缘的边线选取错误，则可直接切换不同的线性边，草图轮廓将会直接基于新的边自动更新。针对其他的参数，中望3D2020支持工程师通过左侧属性栏中不同属性进行修改。需要注意，“轮廓凸缘”中的折弯属性角度支持0度到90度。通过对软件提供的属性进行修改，工程师可实现参数化设计，快速绘制出所需要的钣金形状。

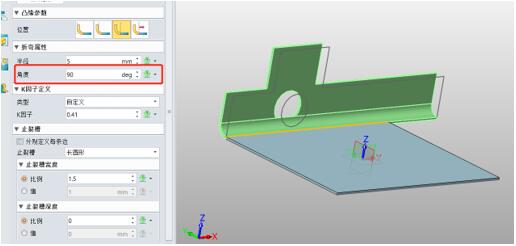

图：折弯角度90度的效果

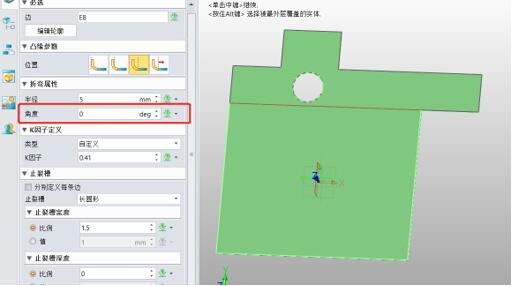

图：折弯角度为0度的效果
小结：中望3D2020的“轮廓凸缘”功能为工程师提供了更便捷高效的设计方式，同时提供有大量的可参属性，可以大幅度减少工程师建模的工作量，降低建模的难度，使建模变得更加轻松自由，得心应手，从而帮助提高制图效率和质量。
