呵呵，这里教大家一个简便的方法，这很快就能把复杂的图片文件用CAD画出来。
首先你需要有一台打印机，可以扫描文件，如果没有，你可以用照相机或者手机也行，只要像素高。把你要画的图扫描下来，图纸一般很大，你可以把它分成几块来扫描，，扫描出来的图片一定要清楚哈，不然就会影响你后面的操作。
由于扫描下来的图片是分块的，所以需要将几张图拼接起来，这里可以用Photoshop 或者其他图像软件如美图秀秀或可牛影响等软件来拼接起来。
图片拼接后，就需要将图片放进CAD软件中了，这里直接是不能用CAD软件打开的，我们可以打开CAD软件，点击“插入”，然后“光栅图像参照”，选择刚拼接好的图片，插入到CAD，然后可以将图片缩放到适合的大小。如下

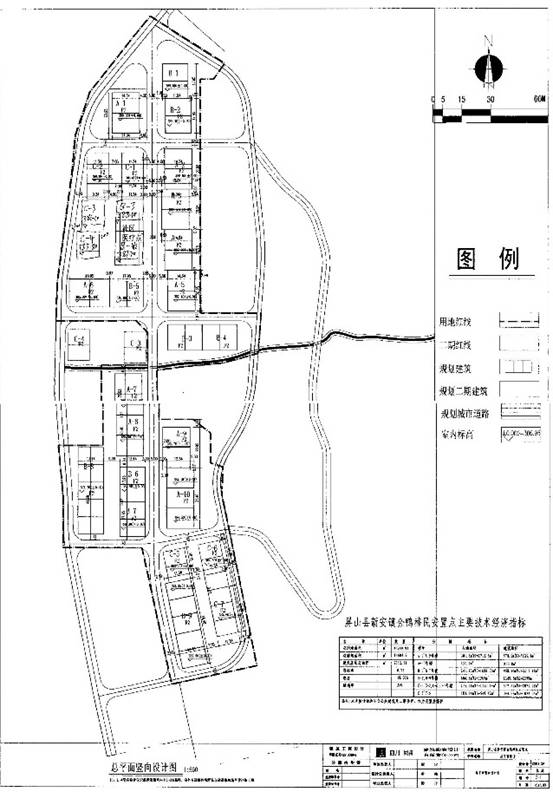

扫描图像:

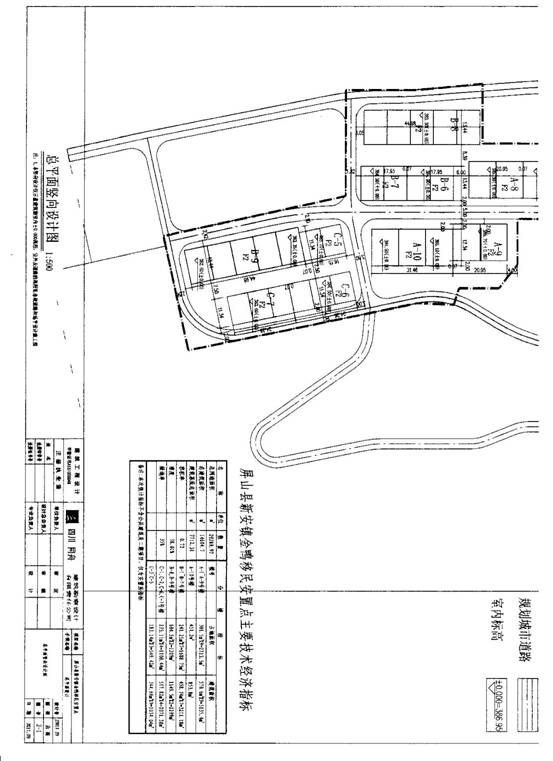

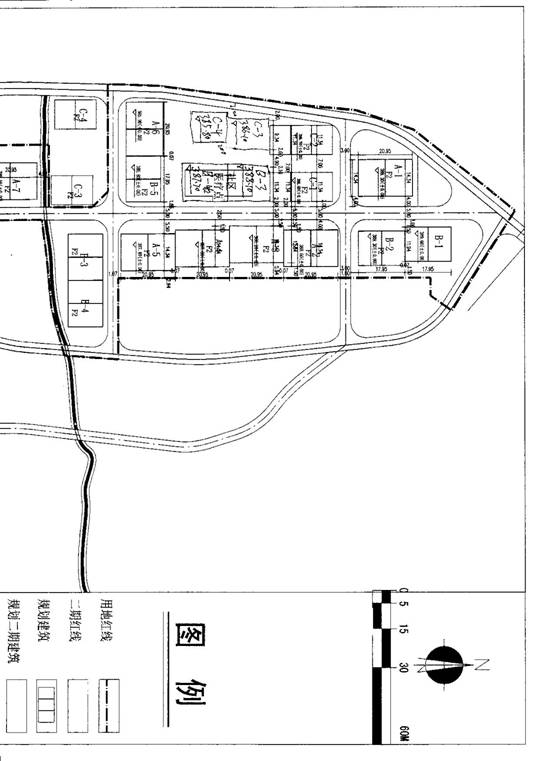

接下来就是拼接图像：

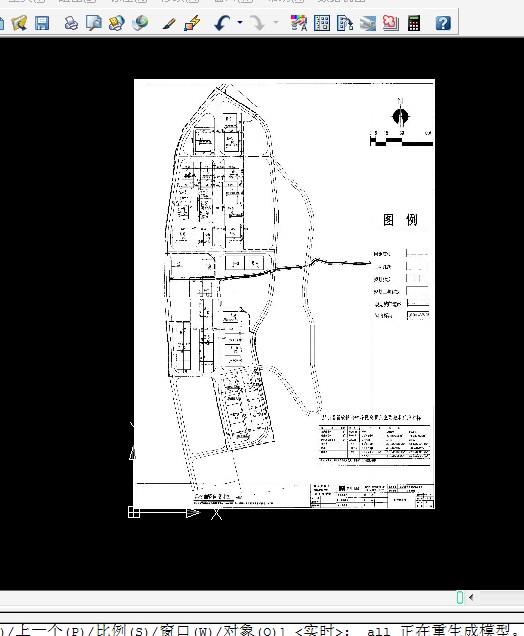

接下来就将图片按上面的方法插入到CAD中，建好图层就可以画了，如下

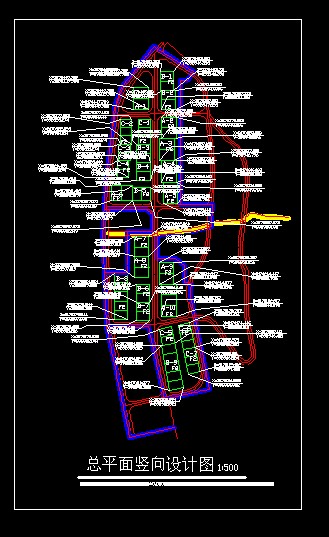

用多段线命令按着图片是的线条跟着画下来就OK了，最后将画好的CAD移动出来，做好标注等，一张施工总平面图就画好了，这样速度很快的哦！
