在生活中三通水管也会经常看得到，椐了解接触的位置都是用非常有规律性的方法，一般都是用圆与多边形来组配对接，在绘制当中我们会用到T字型法则来构建，T字型法则简单理解就是一横一竖的曲面然后在处理倒R角，一横一竖就是先把简单的曲面光顺先绘制出来便于复杂的曲面不容易变形。

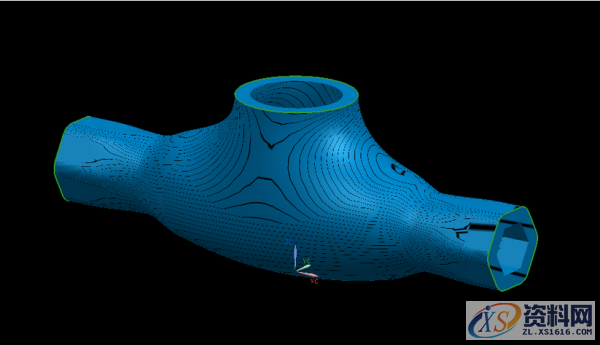

原是提供了几条外轮廓线来转换成3D效果，如图下已经绘制完成的效果图。

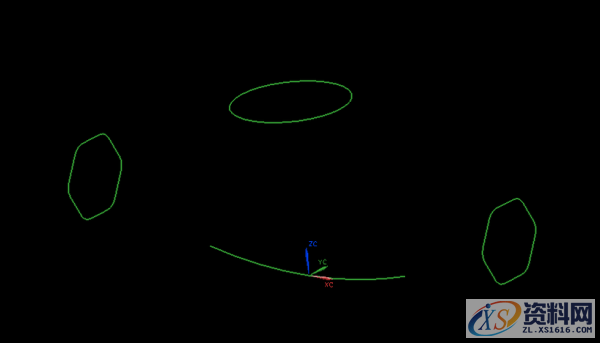

步骤1；如图下是提供的组配对接的圆与多边形的曲线，要求2D线转换3D图。

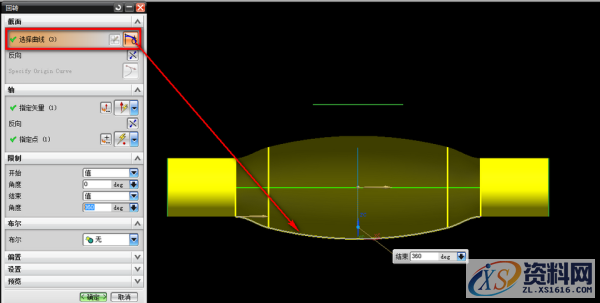

步骤2；首先将一竖的曲线通过回转指令角度为360度。

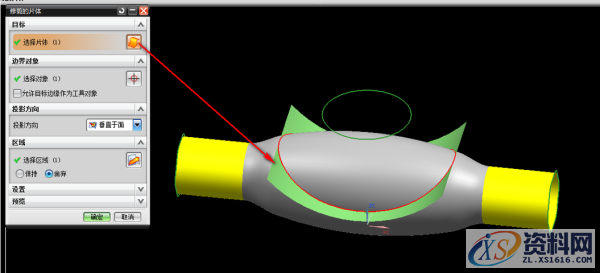

步骤3；考虑到一横的方向如何处理，方法先将一竖的实体切掉，注意拉伸的曲线用弧形。

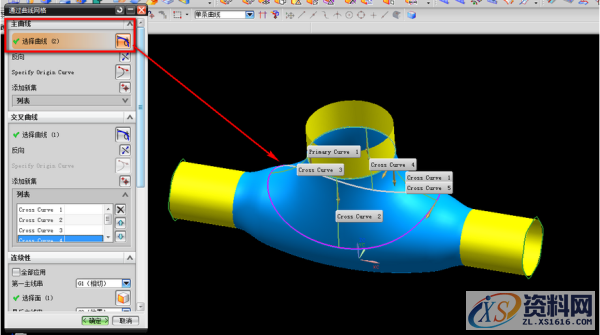

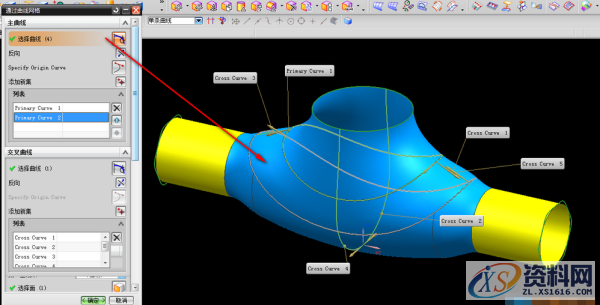

步骤4；通过俯视图与侧视图的外轮廓线的位置圆与实体添加几条桥接曲线，然后通过曲线网格用简单的方法构建复杂的曲面。

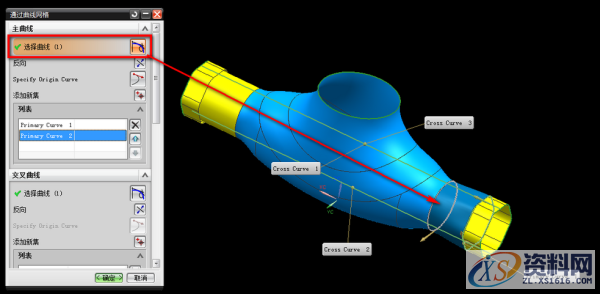

步骤5；中间的曲面会出现稍微有些变化曲面不光顺，可以有中间的支位置切掉一段然后再重新接顺。
步骤6；最后再处理侧视图的多边形用二面夹攻法则。
