在AutoCAD中，配合背景图片渲染出逼真的水中倒影效果，这需要很好地掌握水中倒影的技巧。接下来就为大家详细介绍运用“反射材质能对背景图有透视能力”的原理，并添加了波纹图片的凹凸贴图来制作反射倒影。
首先来看一下相关波纹的素材图片。
接着，让我们以“三潭影月”为主题，渲染一幅逼真的水中倒影效果。

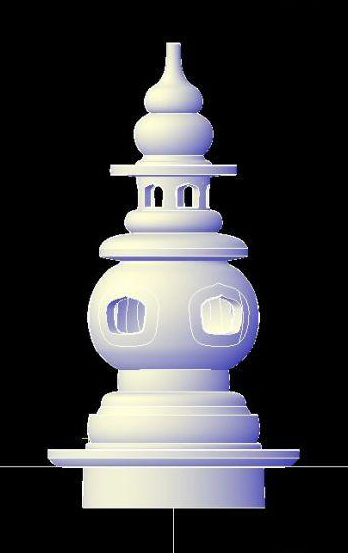

1、画一个三潭映月的葫芦形的香炉脚基本图形：

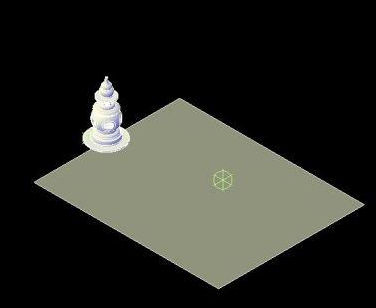

2、在葫芦形的香炉脚水面处画一个面域，用做水中倒影的图板：

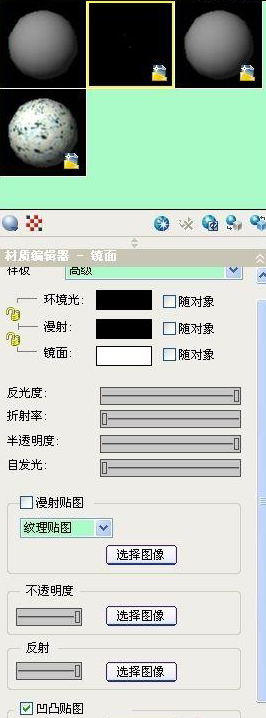

3、给此面域新建一材质，基本设置参数如图：

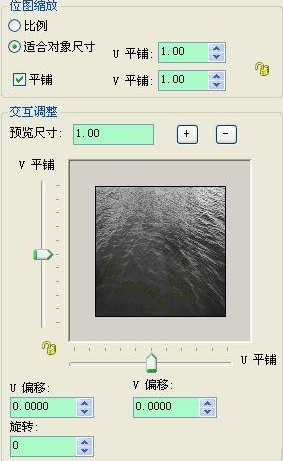

4、凹凸贴图选一波纹图，基本设置参数如图：

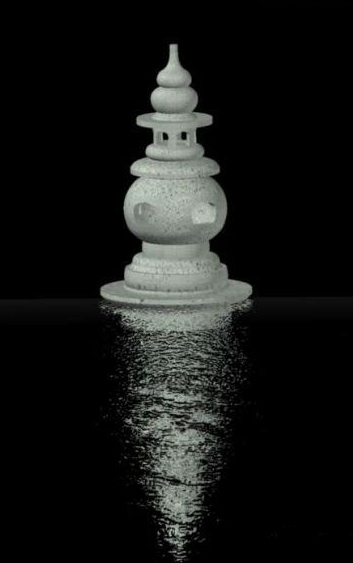

5、得到葫芦形的香炉脚的材质渲染后的效果：

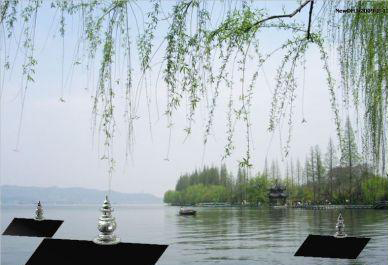

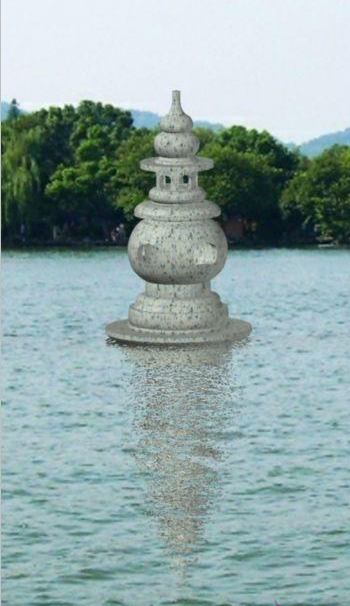

6、添上背景图渲染的效果。其中，香炉脚图形的水下部分有遮挡作用：对前面图形有镜像图，但经过凹凸贴图的图形变形了；对背景图却透明，能够与背景图溶为一体：

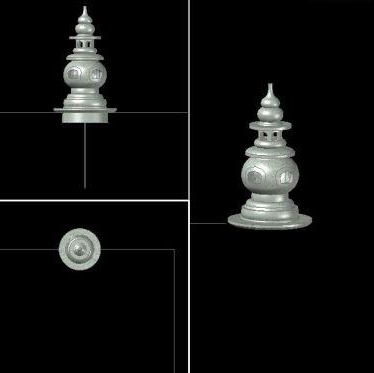

7、全部设置妥当再复制两个，定位。依据近大远小(不用透视)用SC缩放，也可根据背景图的光线添加光源，然后渲染。

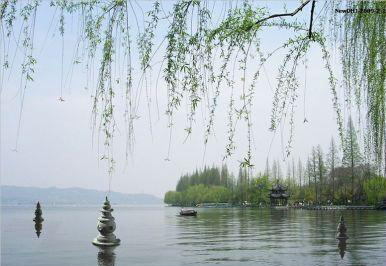

最终效果如下图：
