一．链传动的布置
链传动一般应布置在铅垂平面内，尽可能避免布置在水平或倾斜平面内。
传动参数 | 正确布置 不正确布置 | 说 明 |
i=2～3 |  | 两轮轴线在同一水平面，紧边在上在下都可以，但在上好些 |
i＞2 |
| 两轮轴线不在同一水平面，松边应在下面，否则松边下垂量增大后，链条易与链轮卡死 |

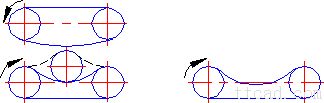

i＜1.5 |
| 两轮轴线在同一水平面，松边应在下面，否则下垂量增大后，松边会与紧边相碰，需经常调整中心距 |
i、a为任意值 |
| 两轮轴线在同一铅垂面内，下垂量增大，会减小下链轮的有效啮合齿数，降低传动能力。为此应采用： a)中心距可调； b)设张紧装置； c)上、下两轮偏置，使两轮的轴线不在同一铅垂面内 |
链传动张紧的目的，主要是为了避免在链条的垂度过大时产生啮合不良和链条的振动现象；同时也为了增加链条与链轮的啮合包角。
当链传动的中心距可调整时，可通过调整中心距张紧；当中心距不可调时，可通过设置张紧轮张紧。
| ||

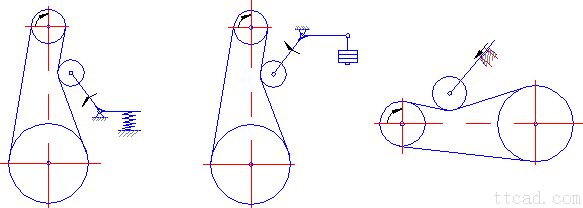

弹簧力张紧 | 砝码张紧 | 定期调整张紧 |
链传动的润滑十分重要，对高速重载的链传动更重要。良好的润滑可缓和冲击、减轻磨损、延长链条的使用寿命。
滚子链的润滑方式和供油量
方 式 | 润滑方式 | 供 油 量 | ||
人工润滑 |
| 每班注油一次 | ||
滴油润滑 | 装有简单外壳、用油杯滴油 | 单排链，每分钟供油5～20滴，速度高时取大值 | ||
油浴供油 | 采用不漏油的外壳，使链条从油槽中通过 | 链条浸入油面过深，搅油损失大，油易发热变质。一般浸油深度为6～12mm | ||
飞溅润滑 | 采用不漏油的外壳，在链轮侧边 安装甩油盘，飞溅润滑。甩油盘圆周速度v＞3m/s。当链条宽度大于125mm时，链轮两侧各装一个甩油盘。 | 甩油盘浸油深度为12～35mm | ||
压力供油 | 采用不漏油的外壳，油泵强制供油，喷油管口设在链条啮入处，循环油可起冷却作用 | 每个喷油口供油量可根据链节距及链速大小查阅有关手册 | ||
注：开式传动和不易润滑的链传动，可定期拆下用煤油清洗，干燥后，浸入70～80℃润滑油中，待铰链间隙中充满油后安装使用。 | ||||
