UGNX6.0教程－2.建模基础（图文教程）

第 2章

教学要求：掌握建模的视图布局、工作图层、对象操作、坐标系设置、参数设置等操 作，全面了解 UG NX 6.0 的基本操作。

2.1   坐 标 系

坐标系是用来确定对象的方位的。UG NX 6.0 建模时，一般使用两种坐标系：绝对坐 标系(ACS)和工作坐标系(WCS)。

2.1.1   坐标系的变化

选择【格式】→WCS 选项，即弹出如图 2.1所 示的子菜单。

1.  原点

输入或选择坐标原点，根据坐标原点拖动坐 标系。

图2.1   坐标系操作子菜单

2.  动态

通过步进的方式移动或旋转当前的WCS，用户可以在绘图工作区中移动坐标系。

【例2.1】 动态移动坐标系。操作步骤如下。

(1)  创建如图2.2(a)所示的正方体模型

(2)  选择【格式】→WCS 选项，弹出如图2.1所示的子菜单。

(3)  选择【动态】命令，坐标系变色，移动坐标系到正方体的角点，效果如图 2.2(b)所示。

 (a)           (b)

图2.2   动态移动坐标系实例

3.  旋转

通过当前的WCS 绕轴旋转一定角度，从而定义一个新的WCS。

【例2.2】 旋转坐标系。操作步骤如下。

(1)  打开图2.2(b)。

(2)  选择【格式】→WCS 选项，即弹出如图2.1所示的子菜单。

(3)  选择【旋转】命令，弹出如图2.3所示的对话框。绕+ZC轴逆时针旋转90°，结果如图2.4所示，单击按钮，完成坐标系的旋转。

图2.3【旋转WCS绕】对话框     \  图 2.4   旋转坐标系实例

2.1.2   工作坐标系

选择【格式】→WCS→【定位】选项，可以创建一个新的坐标系。方法与2.1.1 节相 同，留给读者自己练习。

2.1.3   坐标系的显示和保存

【例2.3】 工作坐标系的显示和保存。操作步骤如下。

(1)  打开正方体的模型，如图2.5(a)所示。

(2)  选择【格式】→WCS→【显示】选项，实现工作坐标系的显示，如图2.5(b)所示。

(3)  选择【格式】→WCS→【保存】选项，将当前的工作坐标系保存。

(a)                                                                                         (b)

图2.5   正方体模型及工作坐标系的显示

2.2   图 层 设 置

图层是用于在空间使用不同的层次来放置几何体的一种设置。在整个建模过程中最多 可以设置 256个图层。用多个图层来表示设计模型，每个图层上存放模型中的部分对象， 所有图层对其叠加起来就构成了模型的所有对象。用户可以 根据自己的需要通过设置图层来显示或隐藏对象等。

在组件的所有图层中，只有一个图层是当前工作图层，所有工作只能在工作图层上进行。可以设置其他图层的可见 性、可选择性等来辅助建模工作。如果要在某图层中创建对象，则应在创建前使其成为当前 工作层。

图层的操作可以通过【格式】菜单中如图2.6所示的层工具

进行修改。

 图2.6   图层工具

2.2.1    工作图层的设置

通常根据对象类型来设置图层和图层的类别。有关图层的设置通过以下的方法来操作：

选择【格式】→【图层设置】选项或单击【实用程序】工具栏中的图标，弹出如图 2.7所示的【图层设置】对话框。

(1)  工作图层：将指定的一个图层设置为工作图层。

(2)  类别：用于输入范围或图层种类的名称，并在【类别显示】中显示出来。

(3)  类别显示：用于控制图层种类列表框中显示图层类条数目，用通配符“*”表示。

(4)  添加类别：用于增加一个或多个图层。

(5)  信息：显示选定图层类所描述的信息。

(6)  图层/状态：如图2.8 所示的列表框显示满足过滤条件的所有图层。

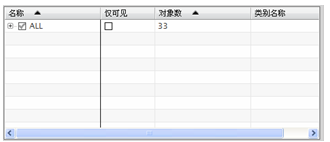

图2.7【图层设置】对话框                      图 2.8【图层/状态】列表框

 (7)  可选：指定的图层可见并可被选中。

(8)  设为工作图层：把指定的图层设置为工作图层。

(9)  仅可见：对象可见但不可选择它的属性。 (10)  不可见：对象不可见且不可选择。 (11)【显示】下拉列表框：控制在【图层/状态】列表框中图层的显示。且包括【所有

图层】、【所有可见图层】、【含有对象的图层】和【所有可选图层】4个选项。

2.2.2   图层视图可见性

通过以下的操作来设置图层的视图的可见性。 选择【格式】→【视图中的可见图层】选项，或单击【实用程序】工具栏中的图标，

弹出如图2.9 所示的【视图中的可见图层】视图选择对话框。选中 TOP 并单击按钮， 则弹出如图 2.10所示的【视图中的可见图层】对话框，在该对话框中可设置图层可见或不可见。

图2.9【视图中的可见图层】视图选择对话框         图 2.10   【视图中的可见图层】对话框

2.2.3   图层类别

图层类别是对图层进行有效的管理，可将多个图层构成一

组，每一组称为一个图层类。 选择【格式】→【图层类别】选项或单击【实用程序】工

具栏中的图标，或按快捷键 Ctrl +Shift +V，弹出【图层类别】 对话框，如图 2.11所示。

该对话框中包括如下内容。

(1)  过滤器：控制【图层类别】列表框中显示的图层类条目，可使用通配符。

(2)  图层类列：显示满足过滤条件的所有图层类条目。

(3)  类别：在【类别】文本框中可输入要建立的图层类名。

图2.11【图层类别】对话框

(4)  创建/编辑：建立或编辑图层类。主要是建立新的图层类，并设置该图层类所包含 的图层和编辑该图层。

(5)  删除：删除选定的图层类。

(6)  重命名：改变选定的一个图层类的名称。

(7)  描述：显示图层类描述信息或输入图层类的描述信息。

(8)  加入描述：如果要在【描述】文本框中输入信息，就必须单击【加入描述】按钮，这样才能使描述信息生效。

【例2.4】 图层功能的应用。操作步骤如下。

(1) 选择【文件】→【新建】选项，在弹出【新建】对话框后，选择【模型】模板， 输入模型名称，单击按钮。

(2)  在建模模块中通过草图建立模型，如图2.12 所示。

(3) 选择【格式】→【图层的设置】选项或单击【实用程序】工具栏中的图标，弹 出如图2.7所示的【图层设置】对话框，一般系统默认工作为1层。

(4) 选择【格式】→【移动至图层】选项或单击【实用程序】工具栏中的图标，选 择草图轮廓线，将草图移入图层 21，单击按钮。

(注：将选定的对象从其原图层移动到指定的新的图层中，原图层中不再包含这些对象。) (5)  选择【格式】→【视图中的可见图层】选项，或单击【实用程序】工具栏中的图 标，弹出【视图中的图层】对话框，在该对话框中能看见所有图层，并可设置图层可见或

不可见，将图层21设置不可见，单击按钮，效果如图 2.13 所示。

图2.12   草图可见         图 2.13   草图不可见

(注：建立一个模型，需要很多手段去辅助，难免使图形显示面很凌乱，这就需要去整 理，图层就是堆满物件桌子里的抽屉，物品要归类一件件地放入抽屉，用什么就从抽屉里 取出什么放在桌面上，桌面才会整洁干净。读者在下面要认真理解图层的含义，认真去运

用图层的功能。)

2.3   视 图 布 局

视图布局是按照用户的定义把视图进行排列，为了使用户比较方便地观察和操作，一 个视图布局最多可以排列 9个视图，而且用户可以在视图中任意选择对象。

视图布局的操作主要是控制视图布局的状态和显示情况。用户根据需要可以将工作区 分为多个视图，以便进行组件的编辑和实体模型的观察。

【例2.5】 将正方体布置成六视图。操作步骤如下。

(1)  新建正方体模型。

(2)  选择【视图】→【布局】→【新建】选项，弹出如图2.14 所示的【新建布局】对 话框，该对话框主要设置布局的形式和视图的视角。

(3)  在【名称】文本框中输入新的布局名称，系统默认为 LAY1。

(4)  在【布置】下拉列表中选择布局六视图。

(5)  单击按钮，六视效果图如图 2.15 所示。

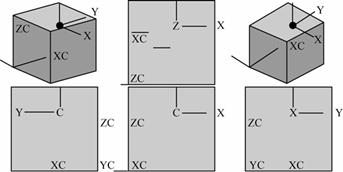

图2.14【新建布局】对话框                      图 2.15   正方体六视效果图

2.4   表 达 式

表达式是对模型的特征进行定义的运算和条件公

式语句。利用表达式定义公式的字符串。通过编辑公 式，可以编辑参数模型。表达式用于控制部件的特性， 定义模型的尺寸。

表达式的建立步骤如下。

(1)  选择【工具】→【表达式】选项，或者按快捷键 Ctrl +E，弹出如图2.16所示的【表达式】对话框。

(2)  在【名称】文本框中输入表达式的名称。

(3)  选择长度和单位类型。

(4)  表达式的【公式】文本框中输入数值或字符串。

(5)  单击按钮完成。

图2.16【表达式】对话框

达式这部分内容非常丰富，读者可以试试每个命令的功能，对后续工作很有帮助， 如对链连接的尺寸的修改是非常方便的。

2.5   对 象 操 作

2.5.1   选择对象的方法

选择【信息】→【对象】选项，打开【类选择】对话框，如图 2.17所示。可以选择以 下几种方式进行对象的过滤选择。

(1)  类型过滤器：在图2.17所示的对话框中单击【类型过滤器】按钮，弹出如图 2.18

所示的【根据类型选择】对话框，在该对话框中可设置需要包括以及要排除的对象。

图2.17【类选择】对话框         图 2.18【根据类型选择】对话框

当选取曲线、面、尺寸等对象类型时，可以通过【细节过滤】按钮进一步对选取的对 象进行限制，【曲线过滤器】对话框如图 2.19 所示。

(2)  图层过滤器：在如图2.17所示的对话框中，单击【图层过滤器】按钮，弹出如图2.20

所示的对话框，通过该对话框可以设置对象的所在层是包含还是排除。

(3)  颜色过滤器：顾名思义，颜色过滤器是用来改变选取对象的颜色。

(4)  属性过滤器：是对选取对象的线型、线宽等进行过滤。

(5)  重置过滤器：是把选取的对象恢复成系统默认的过滤形式。

【例2.6】 隐藏草图。操作步骤如下。

(1)  新建镇压轮三维模型，如图2.21所示；在三维模型中显示了建模过程中创建的草图。

(2)  选择【编辑】→【显示和隐藏】→【隐藏】选项，系统弹出如图2.17 所示的【类 选择】对话框；单击【类型选择器】按钮，系统弹出【根据类型选择】对话框，将【草图】

选中，如图2.22所示，单击按钮。

图2.19【曲线过滤器】对话框           图 2.20【根据图层选择】对话框

图2.21   镇压轮         图 2.22   选择类型

(3)  重新回到【类选择】对话框，单击【全选】按钮，此时，系统将所有草图选中， 如图2.23所示。

(4)  单击按钮，此时系统将所有的草图隐藏，只显示三维实体模型，如图2.24

所示。

(注：在这里仅为了演示【类选择】功能选择这个例子，并不建议读者使用这种隐藏方法，作图中草图、曲线、基准轴等的隐藏，建议使用图层功能。)

图2.23   选中镇压轮草图            图 2.24   隐藏草图后的镇压轮

2.5.2   部件导航器

在绘制模型操作中，在图形的左边显示绘图的操作步骤。 单击图形右边的图标，弹出如图 2.25 所示的【部件导航器】 对话框。此对话框主要用于显示零件建立的每一个步骤，并 可以通过快捷菜单编辑其中任何一个步骤。这样大大提高了 绘图效率。通过此对话框可以对图形进行修改，读者在以后 的建模修改将会运用到。

2.5.3   对象的选择

在很多情况下，需要用到对象选择。选择【编辑】→【选择】选项后系统会弹出如图2.26所示的【选择】子菜单。

(1)  特征：只对模型的特征进行选择，边、体等不被选择。

(2)  多边形：多用于对多边形的选择。

(3)  全选：对所有的对象进行选取。

绘图工作区有许多对象供选择时，系统会自动弹出如 图2.27所示的【快速拾取】对话框，可以通过该对话框中的

【基准轴】、【面】、【体】等拾取对象。 如果想放弃选择，单击【关闭】按钮或按 Esc键便可。

 图2.25【部件导航器】对话框

图2.26【选择】子菜单图                      图 2.27【快速拾取】对话框

2.5.4   显示和隐藏对象

当所画对象比较复杂时，全部显示不仅占用系统资源，而且还会影响作图，为了方便 绘图，需要选择显示和隐藏对象。

选择【编辑】→【显示和隐藏】选项，弹出【显示和隐藏】子菜单，如图2.28所示。

菜单主要包括以下命令。

图2.28   【显示和隐藏】子菜单

(1)  显示和隐藏：对选择的对象进行显示或隐藏。

(2)  隐藏：隐藏指定的一个或多个对象。

(3)  颠倒显示和隐藏：把当前隐藏的对象显示，将显示的对象隐藏。

(4)  显示所有此类型的：将重新显示所有隐藏的对象。

(5)  按名称显示：把隐藏的名称恢复显示。

【例2.7】 练习使用隐藏命令。 安装好的减速器装配图，非机械专业人员并不清楚里面的安装结构，如果去掉上、下

端盖，里面的安装结构位置便清楚地呈现出来。要实现这一目的，方法当然很多，这里运 用最简单方便的隐藏功能。

操作步骤如下。

(1)  打开建立好的减速器装配图，如图2.29所示。

(2)  选择【编辑】→【显示和隐藏】→【隐藏】选项，或者单击按钮，系统弹出的

【类选择】对话框。

(3)  单击按钮，选择上、下端盖。

(4)  单击按钮，效果如图 2.30所示。

图2.29   减速器装配原图                        图 2.30   隐藏箱体后效果

2.5.5   对象的变换

选择对象单击右键在弹出的快捷菜单中选择【变换】 选项，弹出如图 2.31所示的【变换】对话框，可以变化的 对象有直线、曲线等。

下面对【变换】对话框中的常用功能做讲解。

1．刻度尺

 把选取的对象按指定的参考点成比例地缩放。

(1)  比例：设置缩放比例。

(2)  非均匀比例：设置坐标系上各方向的缩放比例。

【例2.8】 正方体非比例放大。操作步骤如下。

(1)  建立正方体模型。

图2.31【变换】对话框

(2)  选择【编辑】→【变换】选项，系统弹出如图2.32(a)所示的【刻度尺】对话框。

(3)  单击【非均匀比例】按钮，系统自动弹出对话框，在 XC栏中输入2，在YC栏中 输入1.5，在ZC栏中输入3，单击按钮，得到比例放大的另一个实体，如图 2.32(b) 所示。

(a)            (b)

图2.32【刻度尺】对话框及放大后的对比图

2．通过一直线镜像

把选取的对象依据指定的参考直线作镜像。相当于在参考线的相反方向建立该对象的

一个镜像。选择该选项，弹出如图2.33所示的对话框。

(1)  两点：通过两个点，把两个点用直线连接即为所需要的参考线。

(2)  现有的直线：选择工作区中已经存在的一条直线作为参考线。

(3)  点和矢量：用点构造器指定一点，其后在矢量构造器中指定一个矢量，通过指定 点的矢量即为参考直线。

根据对镜像的讲解，读者可以自行作出图 2.34 的左半部分，通过镜像命令作出右半部分，试试看。

图2.33【通过一直线镜像】对话框             图 2.34   直线镜像实例

3．矩形阵列

将选取的对象从阵列原点开始，沿坐标系XY平面建立一个等间距的矩形阵列。把源 对象从指定的参考点移动或复制到阵列原点，然后沿 XC、YC  方向建立阵列。如图 2.35 所示的对话框中：DXC表示XC方向间距，DYC 表示YC方向间距。

【例2.9】 做一小球进行矩形阵列练习。操作步骤如下。

(1) 选择【文件】→【新建】选项，在弹出【新建】对话框后，选择【模型】模板， 输入模型名称，单击按钮。

(2) 在建模模块中，选择【插入】→【设计特征】→【球】选项，或者单击【特征】 工具栏中的图标，系统弹出【球】对话框，作出一小球。

(3)  选择对象单击右键，在弹出的快捷菜单中选择【变换】命令，弹出如图2.31所示

的【变换】对话框。

(4)  单击【矩形阵列】按钮，系统弹出对话框，如图2.35所示，完成对话框中的参数 设置。

(5)  单击按钮，效果如图 2.36所示。

图2.35【矩形阵列】对话框      图 2.36   矩形阵列实例

4．圆形阵列

将选取对象绕阵列中心建立一个等角间距的环形阵列。选择该选项后，系统弹出如 图2.37 所示的对话框，下面对该对话框中的部分选项进行介绍。

(1)  半径：设置环形阵列的半径值，该值等于目标对象上的参考点到目标点之间的距离。

(2)  起始角：设置环形阵列的起始角。

【例2.10】 作一小球进行圆形阵列练习。操作步骤如下。

(1)～(3)  步骤与例2.3相同。

击【圆形阵列】按钮，系统弹出对话框，如图2.37所示，完成对话框中的参数 设置。

(5)  单击按钮，效果如图 2.38所示。

5．通过一平面镜像

将选取的对象依照参考平面作镜像，也就是在参考平面的相反方向建立源对象的一个镜像。

选中该命令后，系统弹出如图 2.39 所示的【平面】对话框，该对话框用于选择或创建 参考平面，最后选取源对象完成镜像操作。此功能实现的方法与上述类同，读者可自行练 习，并观察结果。

图2.37【圆形阵列】对话框        图 2.38   圆形阵列效果       图 2.39【平面】对话框

2.5.6   对象几何分析

分析对工程设计提供了强大的支持，使模型显得更加完美。利用它可以实现对角度、 弧长等特性的数学分析。

选择【分析】→【单位】选项可以修改分析的单位，不同的运用要求的单位也就不同。

1．测量距离

测量两个对象之间的距离，曲线长度，圆或圆弧的半径，圆柱的尺寸等。 选择【分析】→【测量距离】选项，或单击【分析】工具栏中的图标，弹出如图 2.40

所示的【测量距离】对话框。 在该对话框的【类型】下拉列表中可以选取不同的测量方式，如图 2.41 所示为测量距

离的【类型】下拉列表。 下拉列表中的各选项介绍如下。

(1)   距离：两对象之间的距离。

(2)   投影距离：两点在投影平面上的距离。

(3)长度：测量对象之间的长度。 (4)半径：测量圆弧或圆的半径。 (5)点在曲线上：两点在曲线之间的距离。 (6) 组间距：组件之间的距离。

图2.40【测量距离】对话框                 图 2.41   测量距离的【类型】下拉列表

【例2.11】 测量箱体的一边长和孔的半径。 操作步骤如下。

(1)  打开箱体模型。

(2)  选择【分析】→【测量距离】选项或单击【分析】工具栏中的图标，系统弹出 对话框。

(3)  在【类型】下拉列表中选择【距离】方式。

(4)  选择要测直线的起始点和终点。系统自动测出距离，如图2.42(a)所示。

(5)  测量半径的方法与上同，结果如图2.42(b)所示。

(a)  直线距离                      (b)  半径距离

图2.42   测量距离

2.  测量角度

计算两个对象之间或由3点定义的两直线之间的夹角。

选择【分析】→【测量角度】选项，或单击【分析】工具栏中的图标，系统弹出如 图 2.43所示的【测量角度】对话框。

该对话框中包括以下选项。

(1)  类型：选择测量方法，其中包括按对象、按3点和按屏幕点。

(2)  参考类型：设置选择对象的方法。

(3)  评估平面：用来选择测量角度，其中包括：3D角度、WCSXY平面里的角度、真 实角度 3种形式。

(4)  方位：选择测量的位置，其中包括外角和内角两种形式。

(5)  关联：把选取的对象连接起来。

【例2.12】 练习测量角度命令。 操作步骤如下。

(1)  选择【文件】→【新建】选项，在弹出【新建】对话框后，选择【模型】模板， 输入模型名称，单击按钮。

(2)  在建模模块中，建立一筋板模型。

(3)  选择【分析】→【测量角度】选项或单击【分析】工具栏中的图标，系统弹出 对话框。

(4)  在【类型】下拉列表中选择【按对象】方式。

(5)  分别选择筋板的两条边，系统自动测出两边的角度，如图2.44所示。

图2.43   【测量角度】对话框                        图 2.44   夹角的测量

3.  测量面

计算面的面积和周长。 下面通过一个例子来说明。

【例2.13】 测量长方体的一个面的面积和周长。操作步骤如下。

(1)  任意建立一个长方体模型。

(2)  选择【分析】→【测量面积】选项，系统弹出对话框，如图2.45所示。

(3)  选择要测量的面。

(4)  单击按钮，系统弹出一个下拉列表，选择【面积】选项，测出所选面的面积，效果如图 2.46所示。选择【周长】选项，测出所选面的周长。

图2.45【测量面】对话框                          图 2.46   测量面效果

4．测量体

计算属性，如实体的质量、体积和惯性矩等。 选择【分析】→【测量体】选项，系统弹出如图 2.47所示的【测量体】对话框。分别

可以测量体的体积、表面积、质量、回转半径、重量。

【例2.14】 测量长方体的体积、表面积、质量。

此例子的测量方法与例2.13类同，留给读者自行测量，测量体积的效果如图2.48所示。

图2.47【测量体】对话框                图 2.48   测量体效果

2.6   首 选 项

这一节主要介绍对象、资源板、可视化等选项的设置。

2.6.1   对象预设置

对象的设置主要是设置其颜色、图层和线型等。

如图2.49所示为【首选项】下拉菜单，选择【首选项】→【对象】选项，弹出如图 2.50

所示的【对象首选项】对话框，该对话框中包括【常规】和【分析】两个选项卡。

图2.49【首选项】下拉菜单                    图 2.50【对象首选项】对话框

1.  常规

(1)  工作图层：设置对象的工作图层。

(2)  类型：设置所要改变首选项对象的类型。

(3)  颜色：设置所选对象的颜色。并且可以根据调色板改变颜色。

图2.51【分析】选项卡

(4)  局部着色：设置新的实体和片体是否局部着色效果。

(5) 面分析：设置实体和片体的显示属性是否为面分析效果。

(6)   继承：所选择的对象是否继承某个对象的属性。

(7)   信息：显示对象属性设置的信息。

2.  分析

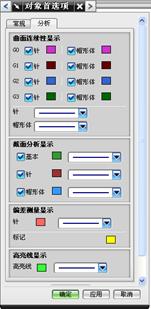

在如图2.50 所示的对话框中选中【分析】标签，显示相应的参数设置内容，如图2.51 所示。在该对话框中进行【曲 面连续性显示】、【截面分析显示】、【偏差测量显示】等的 设置。

对象设置是非常有用的工具，通过它读者可以得到自己需 要的效果图，读者可以每个命令尽量去试试，并查看效果。

2.6.2   资源板预设置

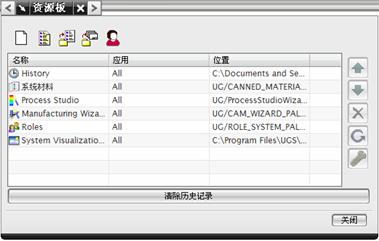

选择【首选项】→【资源板】选项，弹出如图2.52 所示 的【资源板】对话框，这里只做简单介绍，读者在建模前可自

己试着选用。

图2.52【资源板】对话框

(1)   新选项面板：设置制图和环境设置等模板，用于完成以后重复的工作。

(2)   打开资源板文件：打开已经做好的模板。

(3)   打开目录作为资源板：选择一个路径作为模板。

(4)   打开目录作为模板资源板：可以选择一个路径作为空白模板。

(5)   打开目录作为角色资源板：可以选择一个路径作为角色的模板。

2.6.3   可视化

选择【首选项】→【可视化】选项，弹出如图2.53所示的【可视化首选项】对话框， 该对话框共包括 7个选项卡。

1.  直线

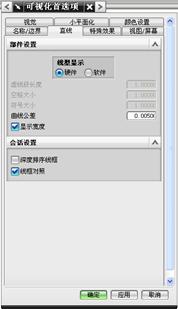

该选项卡用于设置视图中线型的尺寸公差以及线型宽度等的显示。

(1)  硬件：通过设置显示的线型，利用系统中的标准线型显示对象。该显示方法可使 曲线显示速度快，占用内存少。

(2)  软件：此方法能够准确产生成比例的非实线型。设置线型组成的尺寸、虚线长度、 空格大小、符号大小、曲线公差、显示宽度。

(3)  深度排序线框：对视图的深度进行排序显示。

2.  颜色设置

该选项卡用于设置预选对象等的颜色。

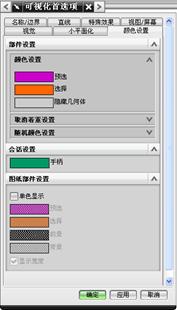

在如图2.53 所示的对话框中打开【颜色设置】选项卡，如图2.54所示。

3.  小平面化

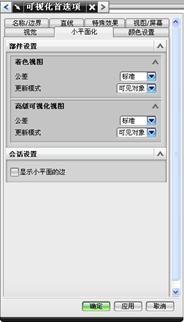

该选项卡主要用于设置着色显示的质量、公差等的显示。如图 2.55所示为【小平面化】 选项卡。

图2.53【可视化首选项】对话框                   图 2.54【颜色设置】选项卡

4.  可视

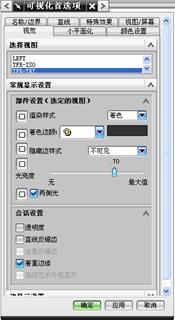

该选项卡用于视图的显示设置。如图 2.56所示为【可视】选项卡。下面对该对话框中的一些功能做简单的介绍。

图2.55【小平面化】选项卡        图 2.56【可视】选项卡

·

1)  渲染样式：设置视图的着色模式。

(2)  着色边颜色：设置视图的着色边的颜色。

(3)  隐藏边样式：设置视图隐藏边的显示方式，有【不可见】、【隐藏几何体颜色】、

【虚线】3种形式。

(4)  光亮度：设置着色表面上的光亮强度。

(5)  透明度：设置处在着色或部分着色模式中的着色对象是否透明显示。

(6)  着重边缘：设置着色对象是否突出边缘显示。

(7)  轮廓线：圆锥、圆柱体等轮廓线是否显示。

(8)  光顺边：光滑面之间的边是否显示。

5.  视图/屏幕

该选项卡用于设置视图拟合比例和校准屏幕的物理尺寸。如图 2.57所示的【视图/屏幕】 选项卡。

6.  特殊效果

该选项卡用于设置是否显示对象的特殊效果。如图2.58所示为【特殊效果】选项卡， 显示相应的参数设置内容，选中【雾】复选框，单击【雾设置】按钮，弹出如图 2.59所示 的【雾】对话框，通过该对话框可以设置背景色等。
