通过移除部件的某个区域来查看部件内部。该区域由闭环的局部剖切线来定义，可应用于正交视图和轴测图，如图 1所示。
图 1 轴测剖视图
【功能选项】
局部剖对话框如图 2所示。
图 2 局部剖对话框
局部剖对话框选项描述如表 1所示。
表 1 局部剖对话框选项描述
选项 | 描述 |
创建 | 用于在正交视图或轴测图种创建多个关联的局部剖。 |
编辑 | 用于对局部剖视图进行编辑，可以编辑局部剖视图的基点、剖切方向及边界。 |
删除 | 用于删除局部剖。 |
创建步骤 | 包含创建步骤图标，这些图标指导如何完成创建特定类型的视图所必需的交互步骤。 l 选择视图 l 指出基点 l 指出拉伸矢量 l 选择曲线 l 编辑边界曲线 |
：为局部剖选择正交视图或轴测图。可通过以下方法来选择视图：在图纸上单击某个视图，或者通过从视图名列表框中选择视图名。
：基点是局部剖曲线（闭环）沿着拉伸矢量方向扫掠的参考点。基点还用作不相关局部剖边界曲线的参考（不相关是指曲线以前与模型不相关）。如果基点发生移动，不相关的局部剖曲线也随着基点一起移动。使用捕捉点选项之一选择基点。
：系统提供和显示一个默认的拉伸矢量，该矢量与指向读者的视图的 XY 平面垂直。
：用于定义局部剖的边界曲线。可以创建曲线的闭环，也可以先创建几条曲线并让系统自动连接它们。
：可选项，用于修改边界曲线。【操作步骤】
1. 创建正交的局部剖视图
如图 3所示的正交视图中已添加了两个样条。
图 3 已添加样条线的正交视图
（1）选择【插入】|【视图】|【局部剖】命令。

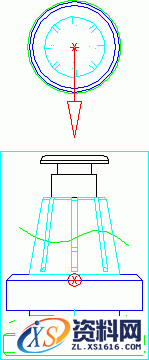

（2）选择正交视图，此时【指出基点】图标处于选中状态。如图 4所示，在本例中，我们希望从该部件的中心朝向读者进行局部剖。我们按下图所示的方式指出某个圆柱的中心。系统自动选择一个拉伸矢量。可以通过单击鼠标中键接受它，也可以通过使用“矢量构造器”选项来定义新矢量。
图 4 指出基点
（3）从某个样条中选择一个端点。该样条将高亮显示。将光标从第二个样条的一端移到另一端。当光标在第二个样条上移动时，会在任一端点处以橡皮筋式拖动一条直线。选择某个端点，在该端点处有一条线连接样条的同一端，如图 5所示。
图 5 选择曲线
（4）单击鼠标中键接受曲线。系统会添加一条线，以便局部剖曲线形成闭环。注意如图 6所示的边界曲线上的小红圈。这些边界点允许您重新设置边界曲线的形状。要重新设置曲线的形状，可在某个边界点上单击一次，然后不按下任何按钮并移动鼠标。在鼠标移动时，曲线会在该边界点处移动。单击鼠标左键接受边界点的新位置。
图 6 形成闭环曲线

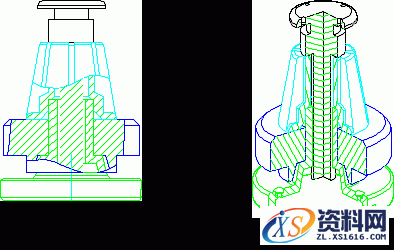

（5）在【局部剖】对话框上单击【应用】按钮。系统生成如图 7所示的局部剖视图。
图 7 完成正交剖视图的创建
2. 创建局部剖轴测图
如图 8所示，已在【建模】应用模块为轴测图添加了一个矩形。
图 8 轴测视图
（1）选择【制图】应用模块。
（2）选择【编辑】|【视图】|【视图相关编辑】命令，选择如图 8所示的轴测图，在【转换相关性】中选择【模型转换到视图】，弹出【类选择】对话框，选择矩形的4条线，单击【确定】按钮。
（3）选择【插入】|【视图】|【局部剖】命令。
（4）选择该轴测图。【指出基点】图标处于选中状态。在本例中，我们希望从该部件的底部向顶部进行局部剖。选择【切透模型】复选框。我们在该部件的底部下面指出了一个直线（这是一条参考线）端点，如图 9所示。
图 9 指出基点
（5）系统会自动选择拉伸矢量。可以通过单击鼠标中键接受它，也可以通过使用【矢量构造器】来定义新矢量。我们使用矢量构造的【两点】选项定义了一个矢量。我们使用了两个圆弧中心，以便该矢量的方向沿着该部件的轴，如图 10所示。
图 10 指出拉伸矢量
（6）单击【链】按钮，弹出【成链】对话框。选择矩形的任何一条边。在【成链】对话框上单击【确定】按钮。会在选定的矩形上显示边界点（小圆圈）。要重新设置曲线的形状，可在某个边界点上单击一次，然后不按下任何按钮并移动鼠标。在鼠标移动时，曲线会在该边界点处移动。可使用点构造器将边界点与模型上的几何体相关联。单击鼠标左键接受边界点的新位置。如图 11所示。
图 11 修改边界点
（7）单击【确定】按钮，完成局部剖轴测图的创建，如图 12所示。
图 12 完成局部剖轴测图的创建
