在用CAD机械软件绘制轴类零件的时候，我们常常会面对很多问题，比如如何快捷的绘制对称的细小结构、退刀槽、键槽等。下面，我们将使用浩辰CAD机械2011软件为大家演示轴类零件平面图的绘制。
首先，使用浩辰CAD机械软件中【机械设计】模块中的【轴类设计】功能可以快速生成轴的模型以及截面图。我们只需要按照要求输入轴的总段数和每段的直径和段长，然后再使用【分段编辑】功能，就可以快速的生成模型。

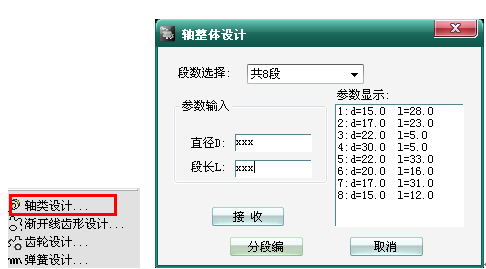

根据我们要绘制的模型，我们可以看出，这段轴总体分为8段，我们在这里输入每段的尺寸（如图1）。
图1

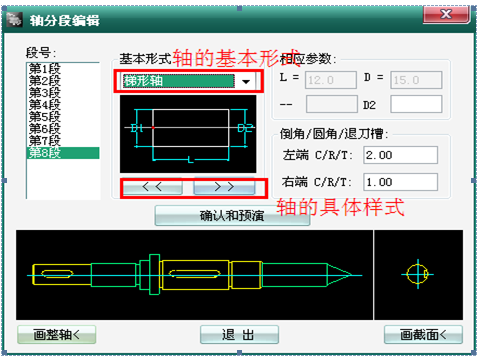

然后点击【分段编辑】，这里面可以分别对每段的参数进行修整，包括轴的基本形式（光轴、键轴、螺纹轴、梯形轴），具体的轴的样式（如图2）。
图2

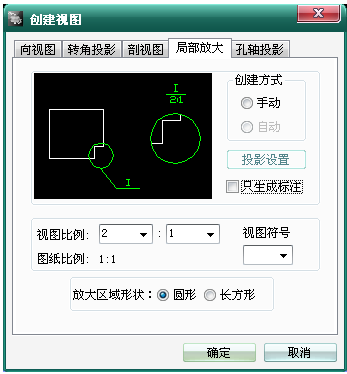

然后使用【辅助工具】中的【创建视图】功能创建局部放大的部分（如图3）。
图3

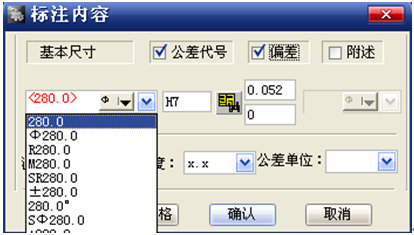

模型绘制完毕后，我们可以使用【尺寸标注】功能进行标注。其中，用【智能标注】功能可以快速完成线性、对齐、圆弧、角度等标注，用【文字标注】可以实现文字的快速标注。在标注完之后，我们还可以用超级编辑功能对这些标注进行的集中的修改（如图4）。
图4
至此，这张模型图就基本绘制完毕了。
