经验丰富的设计师都知道，在我们进行设计的过程中，如果能在恰当的地方使用一些小工具，会提高我们的绘制效率，使我们的绘制过程变得更简单。为了便于大家掌握，在今天的CAD教程里，我们以浩辰CAD机械2011为例，简单讲一下其辅助制图小工具的应用。

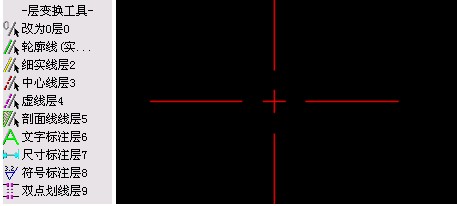

例如，浩辰CAD机械2011【辅助工具】中的【图层变换】工具能够对绘制出来的图形进行快速的图层变换，方便设计师在绘图过程中对图形对象图层进行变换，或者对图层进行设定，并可使用相应的快捷键来变换图层（如图1）
图1
在绘制过程中，我们可以发现，浩辰CAD机械2011的绘制图纸的方式和ACAD是完全一致的，易上手，让设计师不用再进行二次学习。

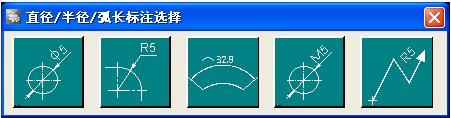

再如，浩辰CAD机械2011尺寸标注中的【智能标注】能够为设计师提供更加快捷方便的标注功能、多种标注样式供设计师选择，能够标注直线、圆、弧长等（如图2）。
图2
当然，通过浩辰CAD机械2011的【智能标注】命令，我们也可以对标注的内容进行修改（如图3）。
图3
从上面的两个简单例子可以看出，适当的使用辅助绘图小工具可以方便我们进行绘图。此外，浩辰CAD机械软件还为大家准备了很多实用的辅助绘图小工具，限于篇幅，这里就不再赘述，希望大家能够在实践中进行更深入地体会。
