当我们绘制对称结构图时，大多会通过镜像功能来提高绘图效率。在浩辰CAD机械软件中，我们除了使用镜像功能，还可以使用对称划线功能来快速绘制对称结构图，这样往往比使用镜像功能更方便。下面，我们就来讲解一下具体绘制方法。

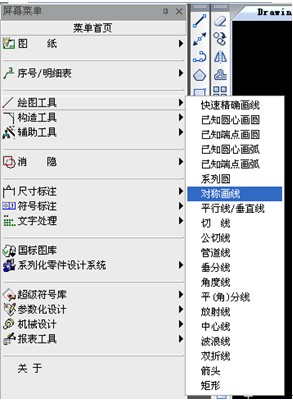

首先，我们依次点击浩辰CAD机械软件菜单栏中的【浩辰机械】—【绘图工具】—【对称划线】，软件会弹出对话框（如图1）。
图1
然后，我们按照命令行的提示，选择一条对称基准线作为对称画线的参照线，并选择一个起点。在我们确定第一个点的时候，命令行会提示输入下一点，此时，系统会提示设置方向是垂直还是水平。

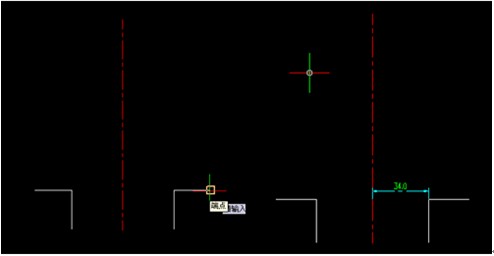

当我们第一点是以一个精确的数值出现的情况下，我们可以输入该值来完成我们的绘制在本篇CAD教程中，我们设置第一点离基准线的距离为“34”，输入完成之后，我们就可以按提示完成接下来的绘制了（如图2）。
图2
