在浩辰软件界面上找到——浩辰机械——尺寸标注就可以看到丰富的尺寸功能。
这里对一张刚出的多段轴图形进行标注，需要标注的内容，包括轴的水平垂直尺寸，也包括轴的中心标注，基准标注，角度标注等等，但现在我只需要两个标注就可以完成所有尺寸布局
1.智能标注
在该图中，我通过浩辰机械——尺寸标注——智能标注，只要点选相关线条就可以标注该线条长度，或者线条之间的相对尺寸，角度等等。具体如图所示

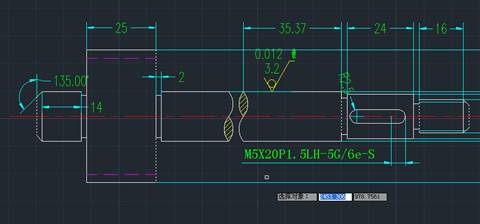

图一

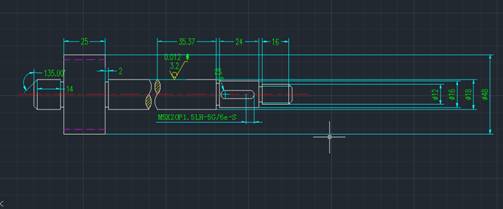

图二
2.多重标注
（1）对于有多段轴的图形，只要通过浩辰机械——尺寸标注——多重标注——轴/对称 选择各个不同直径的轴，在却定共同的中心线，就可以批量完成轴对称图形的标注

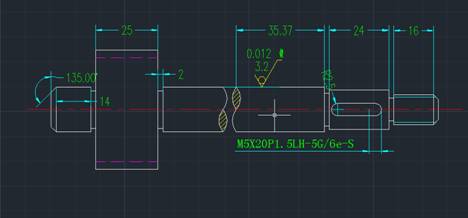

图三
（2）平行标注
对于同一方向的尺寸，完全可以同一个基准，将所有对象一次性标注出来，只要选择对象线条，确定拉出位置即可,具体如图所示

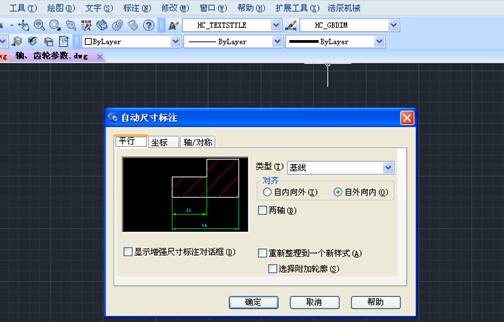

图四

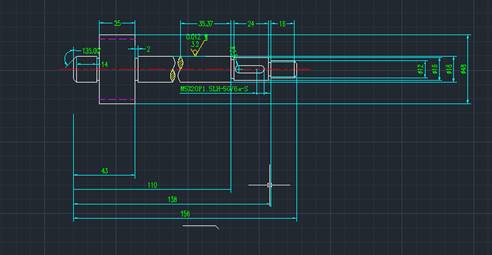

图五
图六
