使用中望3D设计玫瑰花（图文教程）

    玫瑰花设计是三维设计软件一个非常典型的案例，因为在绘制过程中需要应用到样条线、曲线修建等功能，对软件的功能和设计师的操作能力都是一定的考验。中望3D强大的混合建模功能，能帮助设计师快速处理好设计过程中的各种细节操作，下面我们通过完成这个玫瑰花设计的典型案例（图1），看看使用中望3D是如何操作的。

图1 玫瑰花案例

第一步：草图绘制

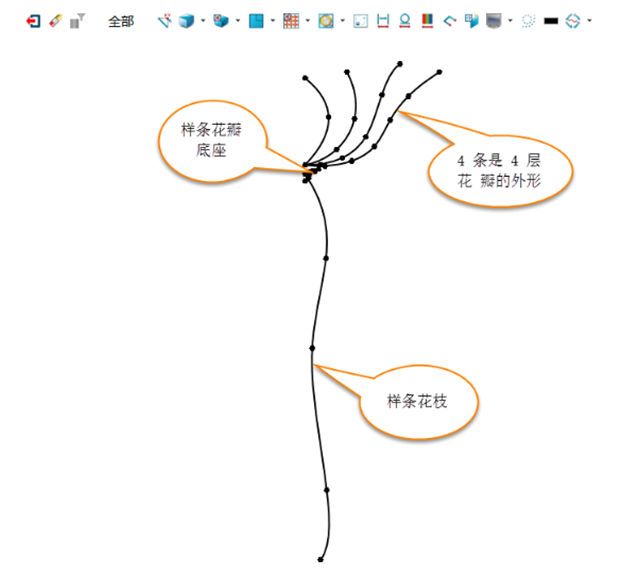

    使用“点绘制曲线”功能绘制如图2所示的草图：四条曲线即是花瓣的四层，因为第一层花瓣未放，所以最内侧花瓣绘制时要求起点和终点在一条竖直线内，其余可按照设计者意图设计，注意保持整个图形比例协调。

图2 玫瑰花草图

第二步：花瓣和底座绘制

    选择“造型”模块中的“旋转”功能，选择第一层花瓣，轴线是Z轴，旋转360°，如图3所示，点击确定。

图3 旋转第一层花瓣

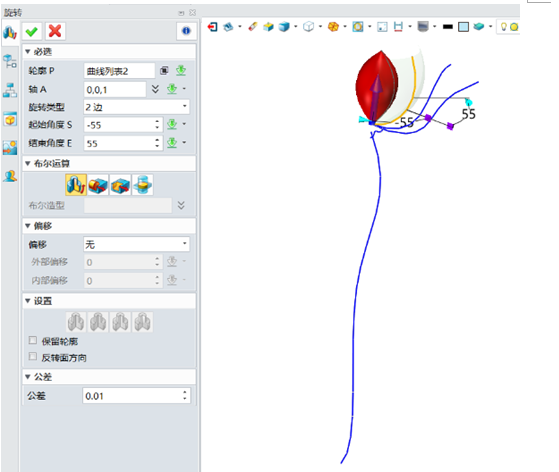

接着旋转第二层花瓣，选择第二条曲线，起始角-55°，终止角55°，如图4所示，点击确定；

图4 旋转第二层花瓣

第三层花瓣旋转曲线后，起始角-110 °，终止角 0 °，如图5所示。

图5 旋转第三层花瓣

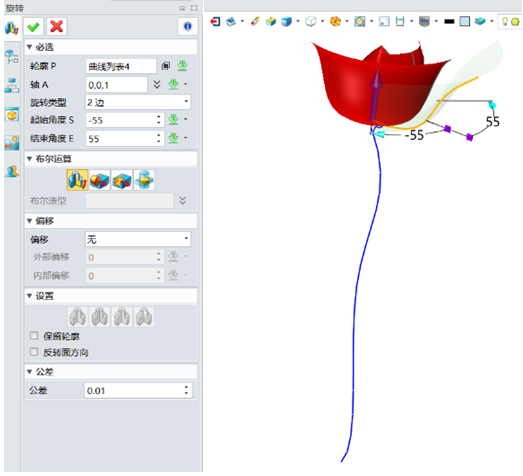

最后一层，旋转最外面的曲线，角度设置于第二层相同，如图6所示。

图6 旋转最后一层花瓣

第三步：花瓣裁剪

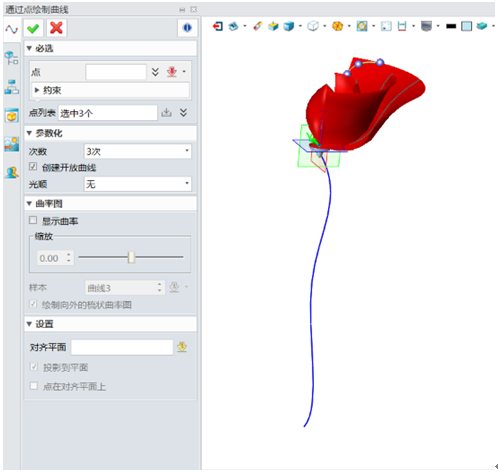

    以上绘制的三个花瓣边角锐利，不符合花朵特征，需要进行修剪。选择“线框”模块中的“点绘制曲线”功能，在花瓣曲面上绘制一条圆弧，通过三个驱动点控制，起点和终点分别在花瓣的两条边线上，中点在花瓣曲面上，如图7所示。

图7 花瓣曲面绘制圆弧

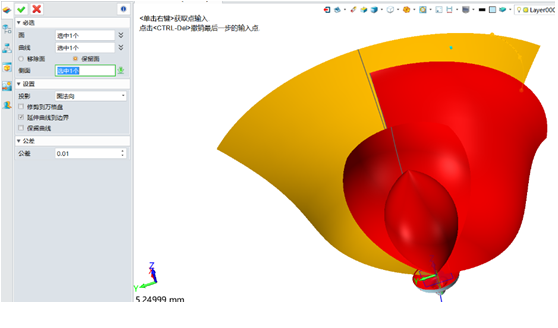

选择“曲面”模块中的“曲线修剪”功能，选择花瓣为面，绘制的圆弧为曲线，曲线内侧花瓣为侧面，点击确定完成曲线修剪，如图8所示。采取相同的方法修剪其余的花瓣圆角，此处也可一次曲线圆弧中做六条，裁剪片体也可以在一次命令中点击确定来完成三个花瓣的修剪。

图8 曲线修剪花瓣

第四步：花朵绘制

    选择“造型”模块中的“阵列”命令，完成花朵制作。对象为三瓣已经修剪圆角的花瓣，轴线是 Z轴，数目为3，角度为120度，其余默认，如图9所示。

图9 花朵绘制

第五步：花枝绘制

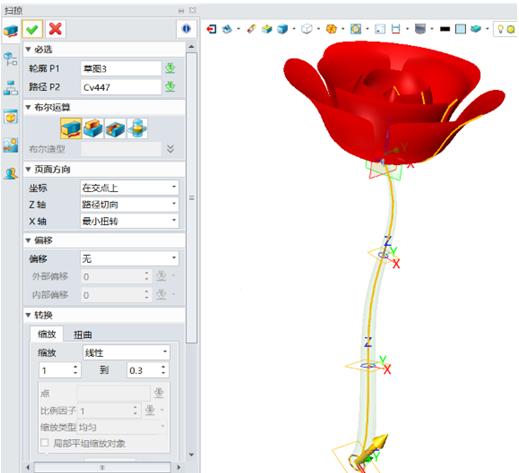

    选择“造型”模块中的“扫掠”命令，完成花枝制作。轮廓对象为绘制好的圆形草图，路径为花枝曲线，缩放比例为线性1：0.3，其余默认，点击确定完成花枝造型，如图10所示。

图10 花枝绘制

第六步：花叶绘制

    从花叶侧面看，沿着叶柄是弯曲的，从正面看花叶有一定的外形，因此需要创建一个拉伸的弯曲曲面，再裁剪出花叶的外形。首先在通过花朵轴线的平面绘制上，创建草图如图11所示的两个样条线；

图11 创建花叶样条线

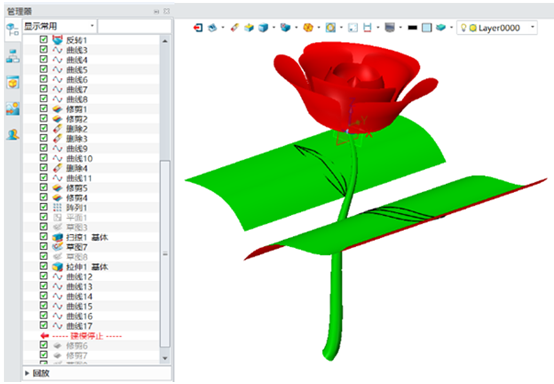

接着用“造型”模块中的“拉伸”命令创建拉伸曲面，如图12；

图12 创建拉伸曲面

然后利用“线框”模块中的“点绘制曲线”命令在拉伸曲面上绘制叶片的外形，如图13所示；

图13 绘制叶片外形

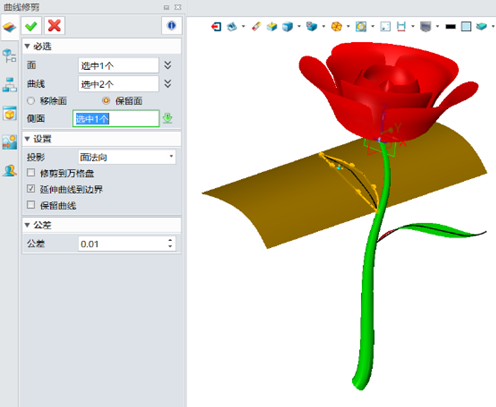

最后利用“曲面”模块中的“曲线修剪”命令进行修剪得到如图14所示的花叶。

图14 修剪得到花叶

    上过上述几个步骤的操作，我们就完成了玫瑰花的设计了。当然，除了玫瑰花之外，大家也可以通过变化花瓣和花叶的外形，设计出其他不同的花朵，只要能熟悉掌握相关操作命令，跟着自己的设计思路，就能通过中望3D设计出更多美观特别的产品，大家快来试试吧！
