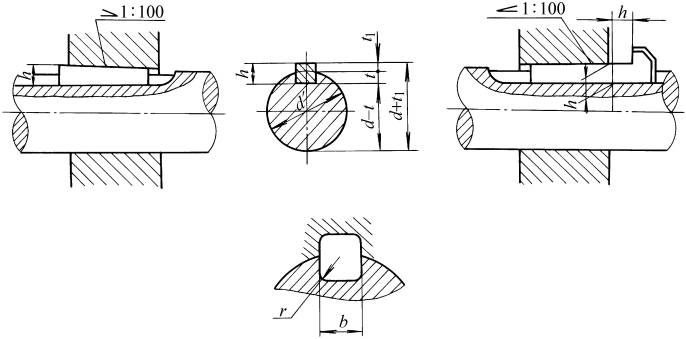

楔键和键槽的截面尺寸及公差 (摘自GB/T 1563-1979) (mm)
注: ① 在工作图中,轴槽深用t或(d-t)标注,轮毂槽深用(d+t1)标注
② (d+t1)及t1表示大端轮毂槽深度
③ 安装时,键的斜面与轮毂槽的斜面必须紧密贴合
轴 | 键 | 键槽 | |||||||
公称直径 d | 公称尺寸 b×h | 宽度b | 深度 | 半径 r | |||||
公称尺寸 | 轴和毂极限偏差(D10) | 轴t | 毂t1 | ||||||
公称尺寸 | 极限偏差 | 公称尺寸 | 极限偏差 | 最小 | 最大 | ||||
自6～8 | 2×2 | 2 | +0.060 +0.020 | 1.2 | +0.1 0 | +0.1 0 | 0.08 | 0.16 | |
＞8～10 | 3×3 | 3 | 1.8 | 0.9 | |||||
＞10～12 | 4×4 | 4 | +0.078 +0.030 | 2.5 | 1.2 | ||||
＞12～17 | 5×5 | 5 | 3.0 | 1.7 | 0.16 | 0.25 | |||
＞17～22 | 6×6 | 6 | 3.5 | 2.2 | |||||
＞22～30 | 8×7 | 8 | +0.098 +0.040 | 4.0 | +0.2 0 | 2.4 | +0.2 0 | ||
＞30～38 | 10×8 | 10 | 5.0 | 2.4 | 0.25 | 0.40 | |||
＞38～44 | 12×8 | 12 | +0.120 +0.050 | 5.0 | 2.4 | ||||
＞44～50 | 14×9 | 14 | 5.5 | 2.9 | |||||
＞50～58 | 16×10 | 16 | 6.0 | 3.4 | |||||
＞58～65 | 18×11 | 18 | 7.0 | 3.4 | |||||
＞65～75 | 20×12 | 20 | +0.149 +0.065 | 7.5 | 3.9 | 0.40 | 0.60 | ||
＞75～85 | 22×14 | 22 | 9.0 | 4.4 | |||||
＞85～95 | 25×14 | 25 | 9.0 | 4.4 | |||||
＞95～110 | 28×16 | 28 | 10.0 | 5.4 | |||||
＞110～130 | 32×18 | 32 | +0.180 +0.080 | 11.0 | 6.4 | ||||
＞130～150 | 36×20 | 36 | 12.0 | +0.3 0 | 7.1 | +0.3 0 | 0.70 | 1.0 | |
＞150～170 | 40×22 | 40 | 13.0 | 8.1 | |||||
＞170～200 | 45×25 | 45 | 15.0 | 9.1 | |||||
＞200～230 | 50×28 | 50 | 17.0 | 10.1 | |||||
＞230～260 | 56×32 | 56 | +0.220 +0.100 | 20.0 | 11.1 | 1.2 | 1.6 | ||
＞260～290 | 63×32 | 63 | 20.0 | 11.1 | |||||
＞290～330 | 70×36 | 70 | 22.0 | 13.1 | |||||
＞330～380 | 80×40 | 80 | 25.0 | 14.1 | 2.0 | 2.5 | |||
＞380～440 | 90×45 | 90 | +0.260 +0.120 | 28.0 | 16.1 | ||||
＞440～500 | 100×50 | 100 | 31.0 | 18.1 | |||||
注: (d-t) 和 (d+t1)两个组合尺寸的极限偏差按相应的t和t1的极限偏差选取,但(d-t)极限偏差值应取负号。
