插靠破分型原则：
能大角度插破不小角度插破。
能靠破封胶，不插破封胶。
能平面靠破不斜面靠破。
能斜面靠破，不曲面靠破。
案例分析1：
产品外观面
产品背面

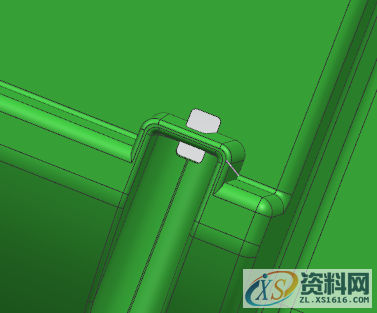

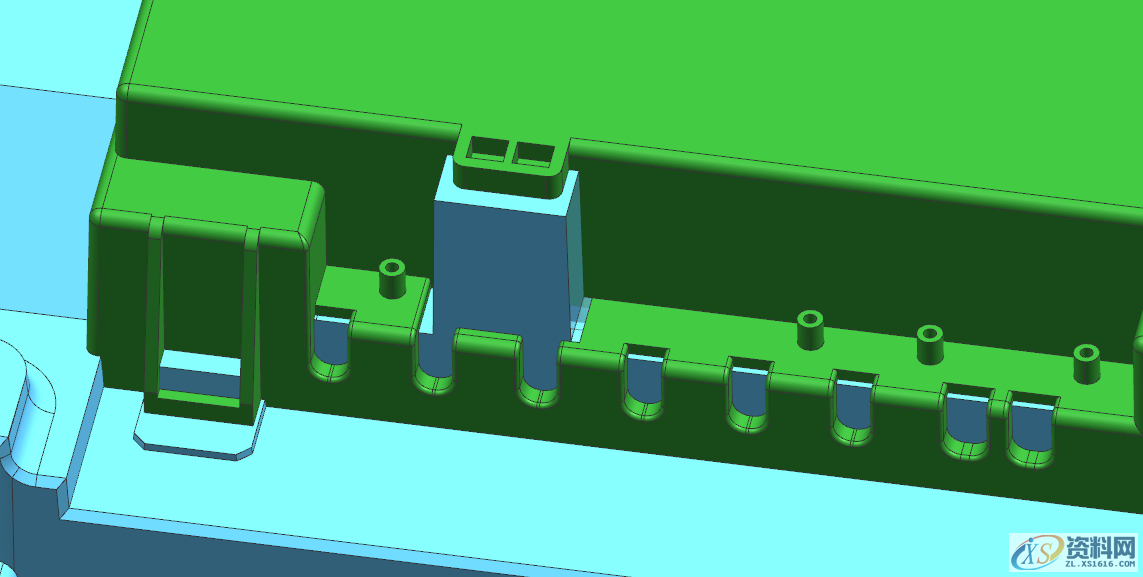

插破封胶分型面

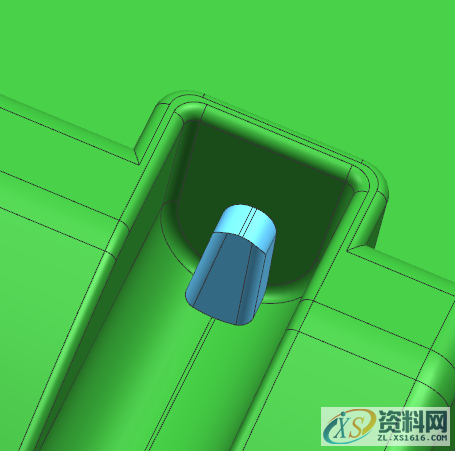

插破封胶分型面
分型面说明：
如果延着产品的面插破封胶的话，由于产品肋条的厚度只有1.0MM，这样的加工后需要做抛光处理，在抛光的过程中会影响插破面的精度。
第二：因为只要是插破封胶的话，在大批量生产中，多少会产生料粉，或者造插破面有磨损，导致产品面拖伤，造成产品报费。
所以插破面有条件的情况下，尽可能延伸出来，再采用大角度插破：
第一：增加插破镶件的强度。
第二：方面模具抛光处理。
第三：量产中就算插破区域有磨损，造成插破区域存在局部毛边，但不影响产品报废。
案例分析2：

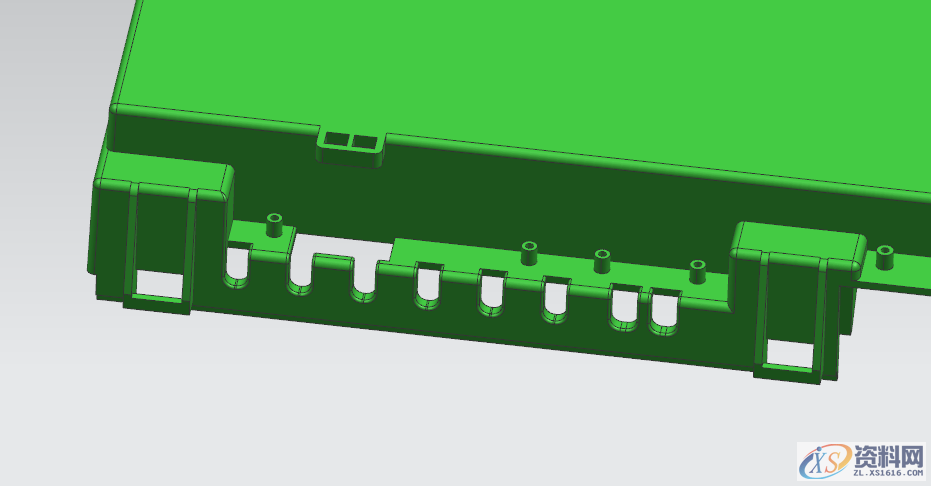

产品外观面

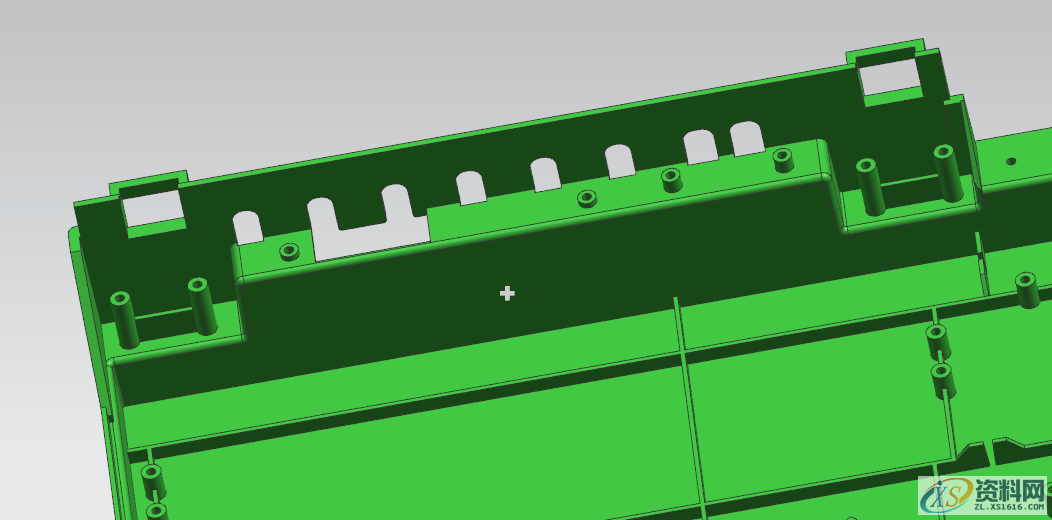

产品背面

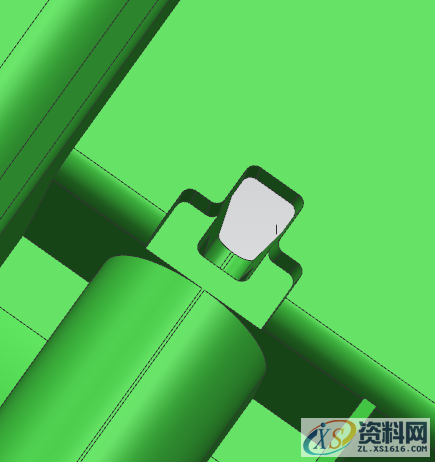

产品插靠破分型面

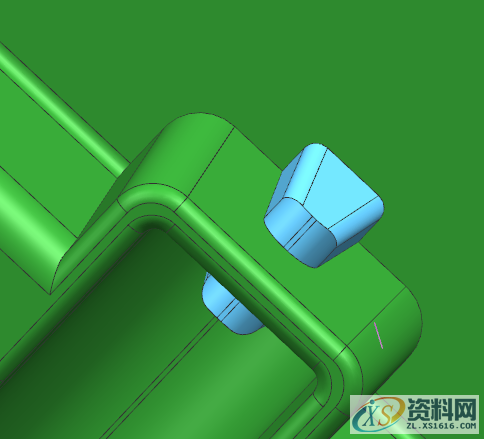

产品插靠破分型面
分型面说明：

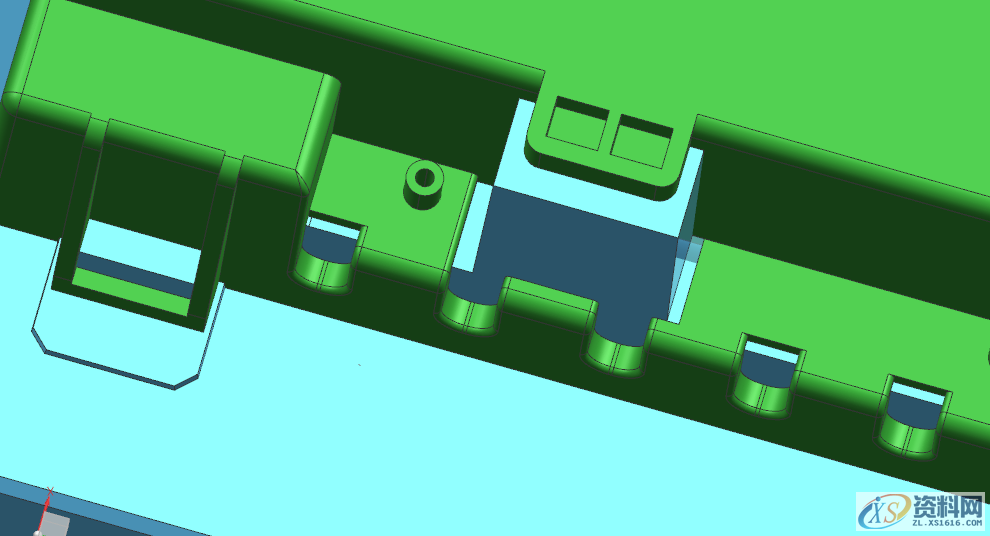

当插靠破孔产生上下面时，有条件的情部分下，尽可能上下均做靠破封胶，中间间隙区域再采用大角度插破封胶，如上图所示。
作为机床在加工过程中，斜度的精度不好管控，因为测量检查的过程中不好发现问题；
平面加工时精度好管控，而且测量也是比较精准！
