1.产品分析：

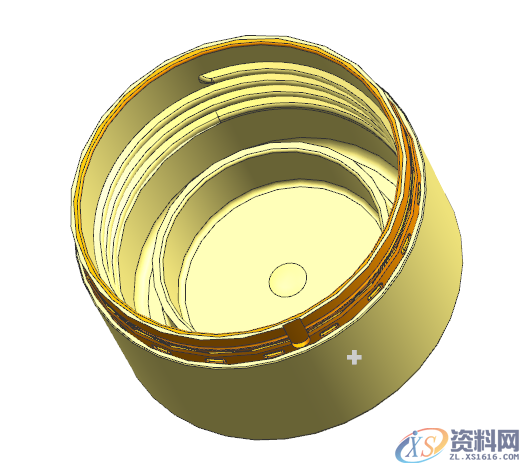

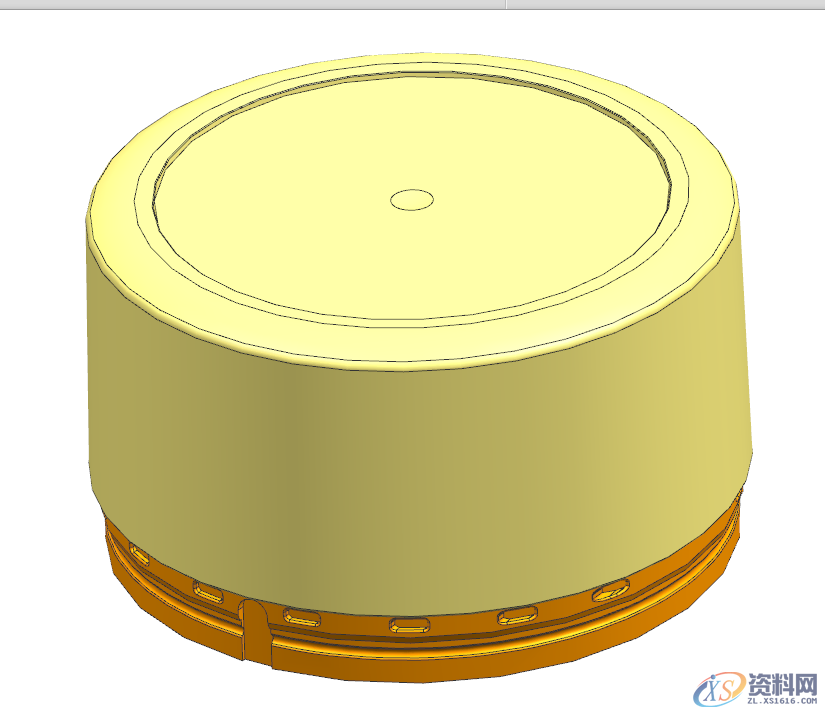

产品内螺纹样式，外圈周圈倒扣是防转止口。
外观面抛光为镜面效果，产品材质：PC+ABS ，平均肉厚为：4.0MM

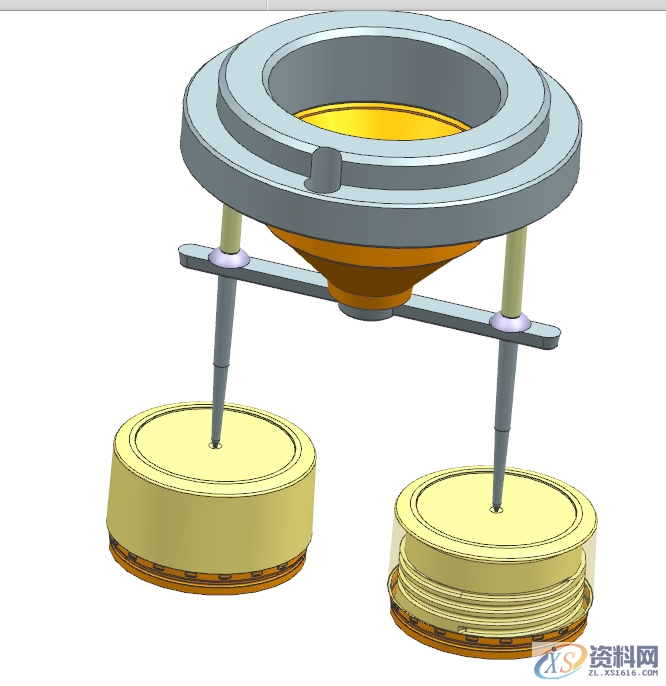

2.产品进胶样式：采用点进胶胶样式，进胶口直径1.5MM

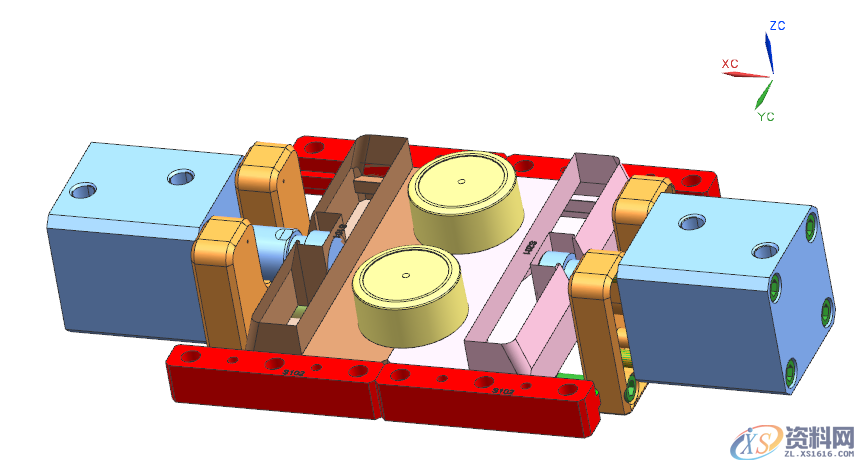

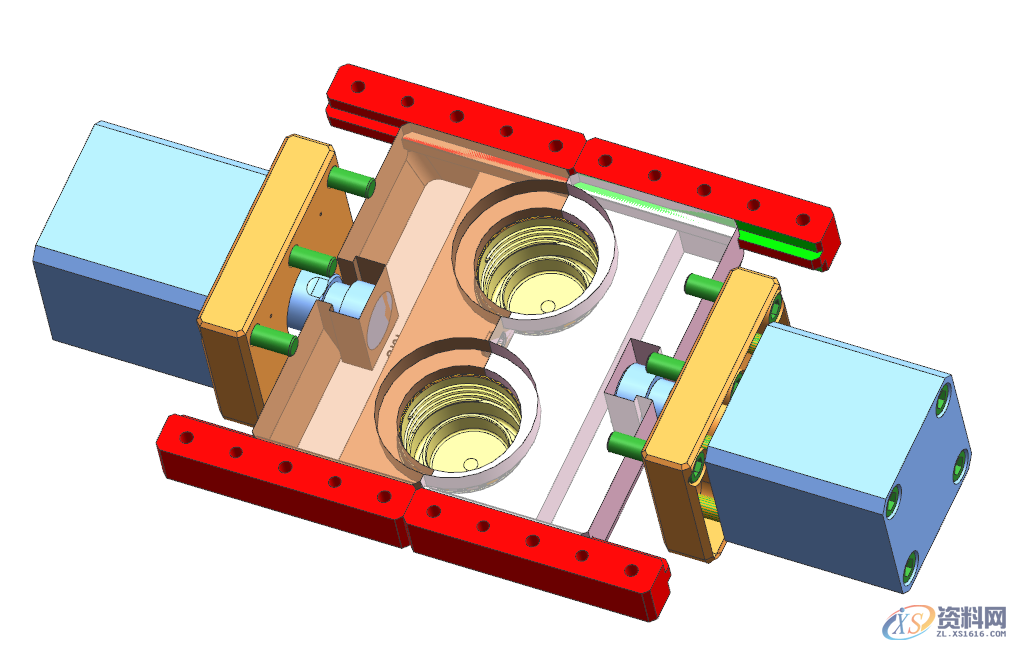

3.外圈倒扣采用液压缺抽芯机构：

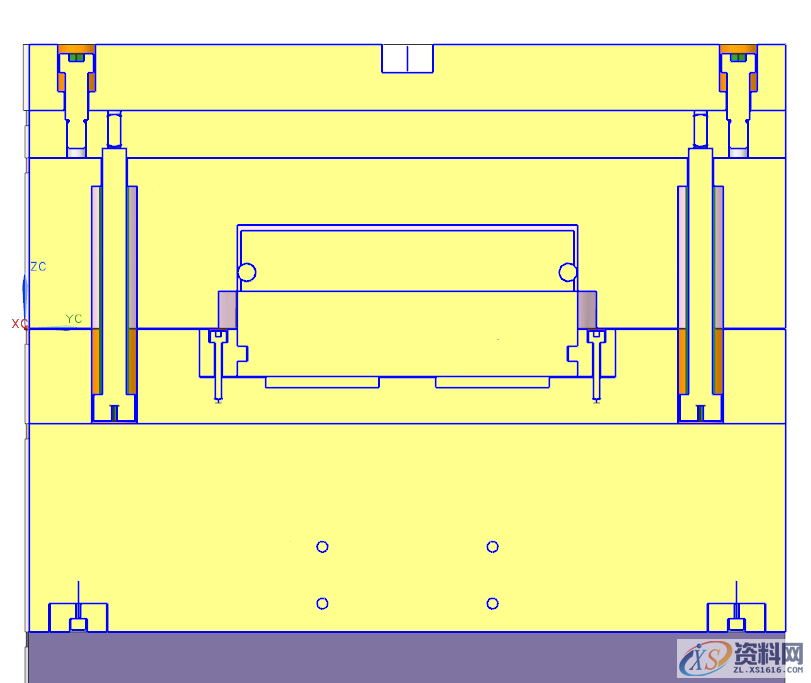

液压缸正面样式：
液压缸背面样式：

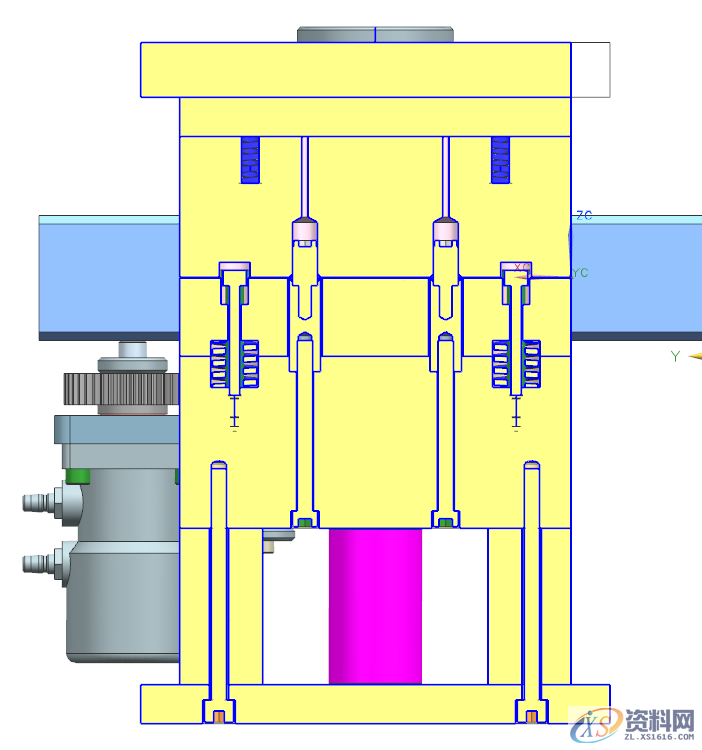

4.螺纹旋转抽芯样式：

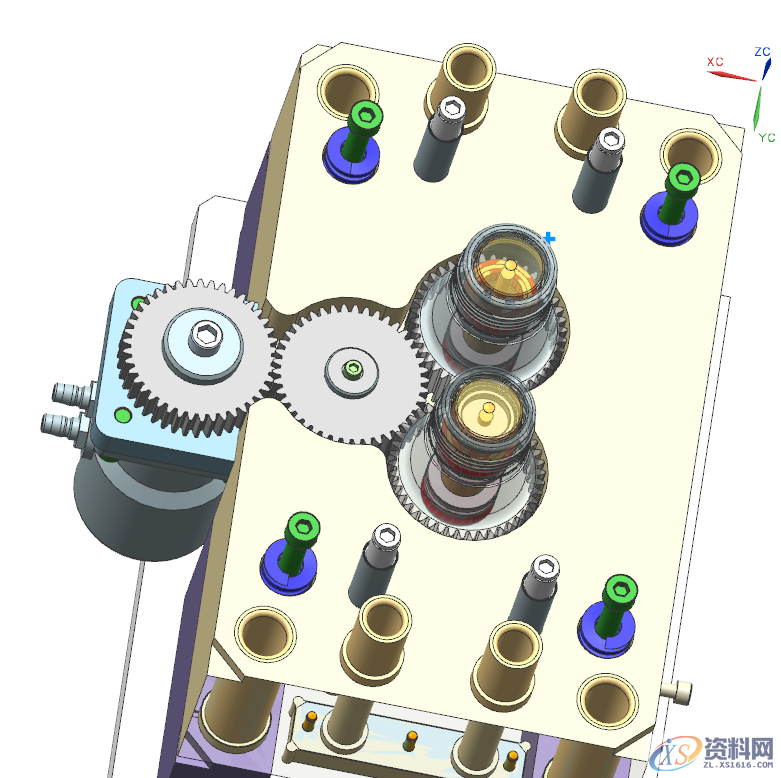

上下采用双齿轮驱动，与齿轮底面接触的齿轮采用平面轴承，与镶件和模架接触的面，采用滚动轴承，确保齿轮转动的平稳性。

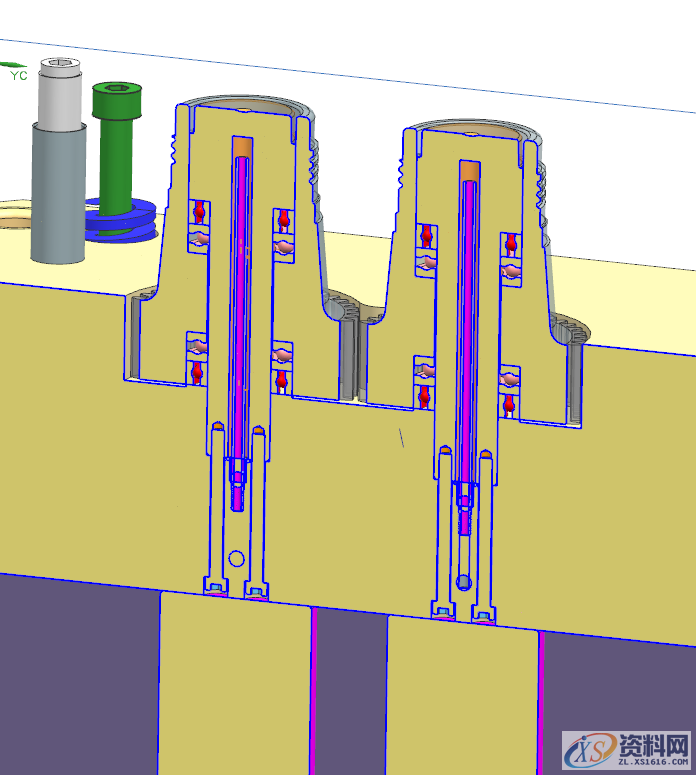

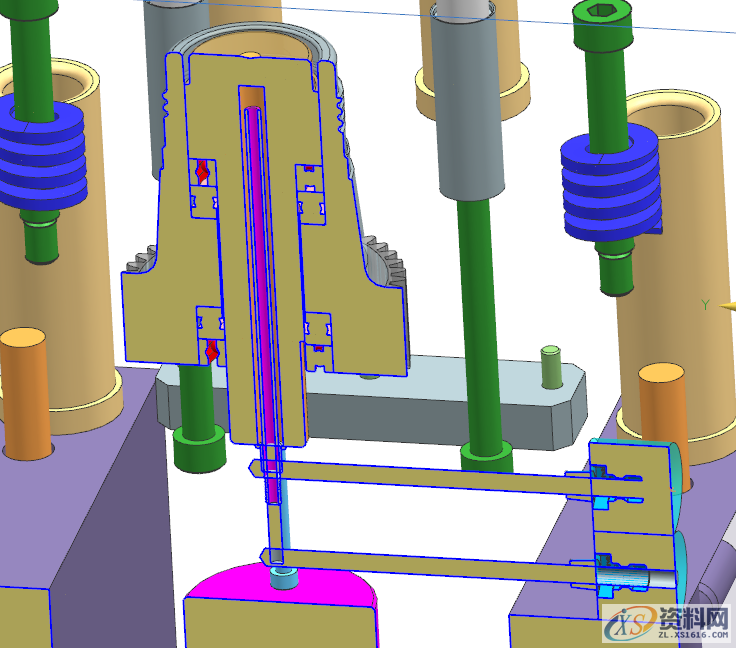

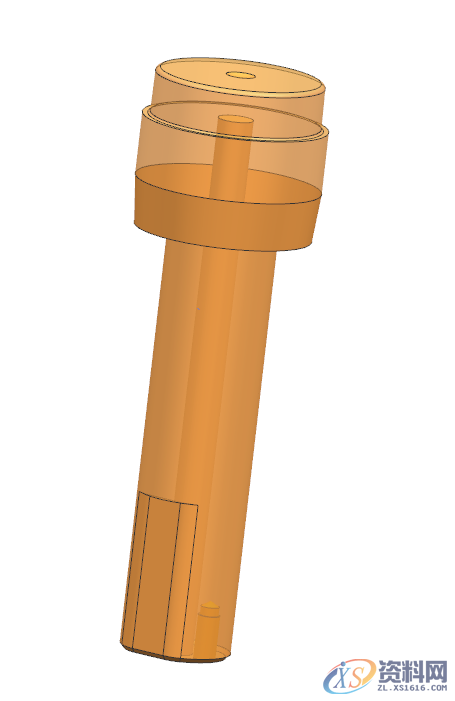

中间镶件采用螺丝固定，镶件中间的水路采用喷管样式，细节如下图所示：
5.齿轮加工要点：

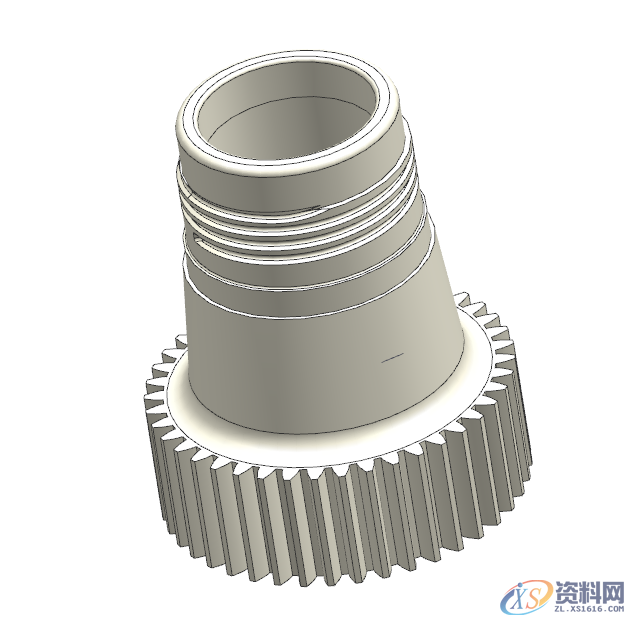

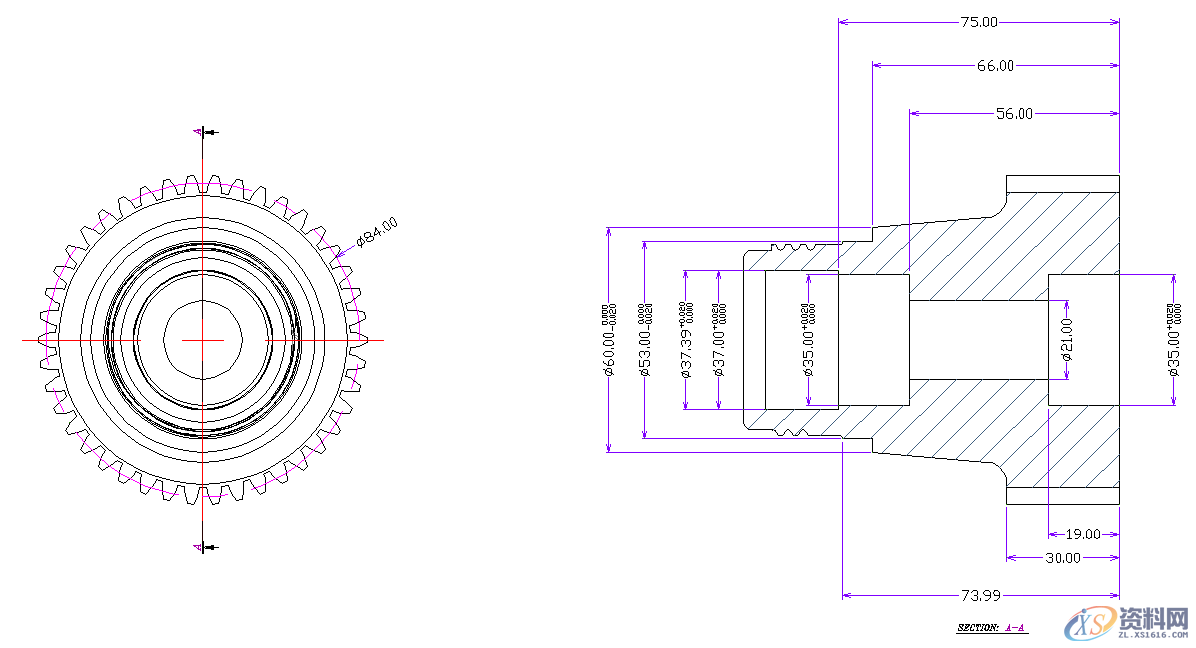

螺丝带齿轮采用委外加工：
外齿轮采用滚齿或者插齿、或者慢走丝加工，产品上的螺丝样式采用自动车床加工,委外加工费用估计一个1000元左右。
齿轮固定镶件同采用委外加，加工精度要与齿轮滑动配合。
6.模具开模顺序：
第一：水口板开模；
第二：公母模板开模；
第三：液压马达带动齿轮进行抽芯；
第四：弹簧的力推动B板向前运动；
第五：液压缸抽芯，机械手再将产品取下。

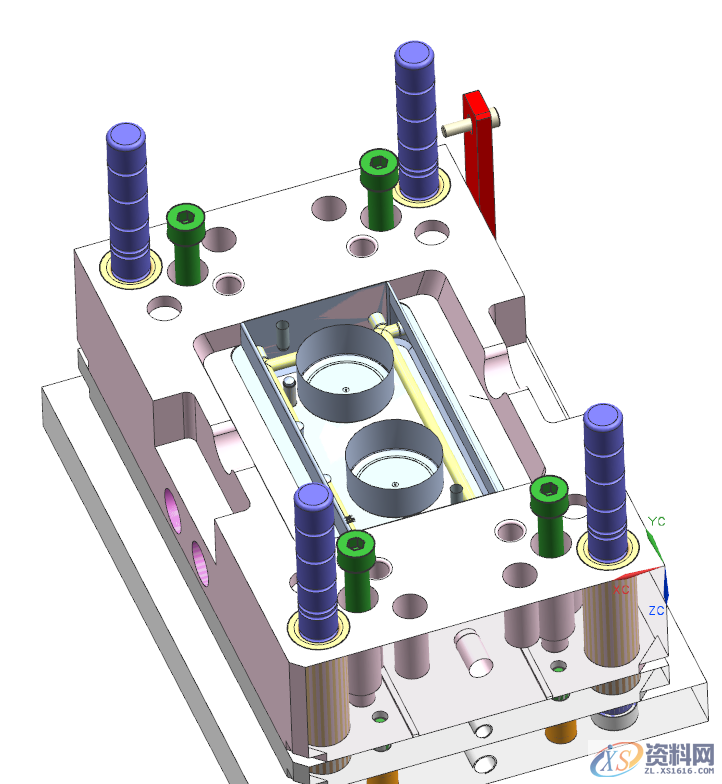

7.前模整体样式：

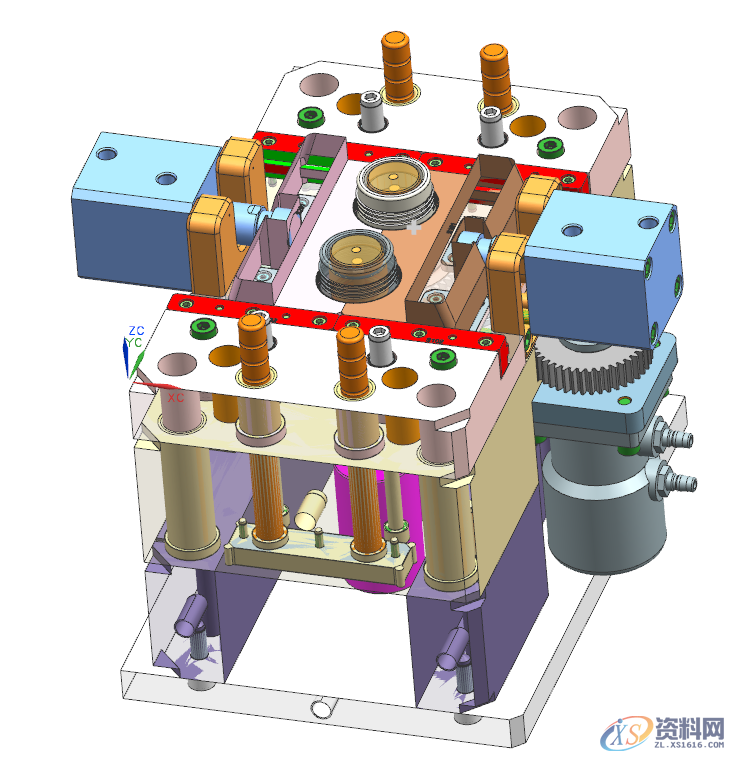

8.后模整体样式：
