中望3D设计钻石对戒（女钻设计）（图文教程）

    经过前面的课程，男钻戒的整体设计就完成了。接下来，我们继续在中望3D中完成男女钻石对戒设计中女钻戒设计部分。

    那现在，我们先来学习女钻戒的主体设计和钻石装配的操作吧。

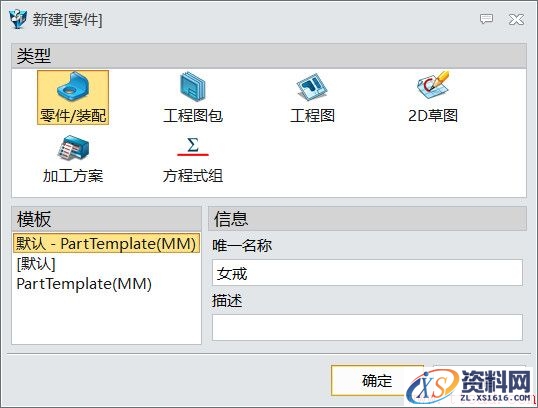

第一步，新建一个名称为女戒的零件。

图1 创建零件

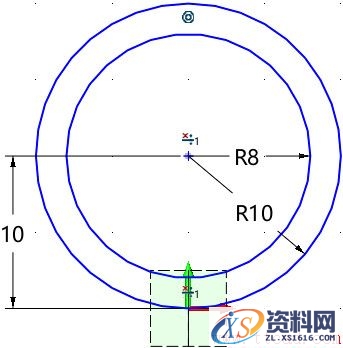

第二步，在XZ工作平面上创建草图，分别绘制两个圆，如图2所示。

图2 绘制圆-1

第三步，绘制两条直线，对上步草图进行修剪，如图3所示。

图3 修剪草图

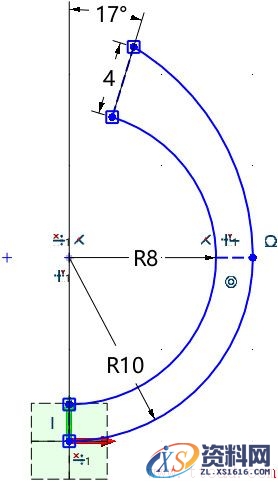

第四步，删除R10上部分的圆弧，对草图上方进行完善，最终完成的草图如图4所示。

图4 删除圆弧

第五步，在YZ工作平面上创建草图，分别绘制两个圆，如图5所示。

图5 绘制圆-2

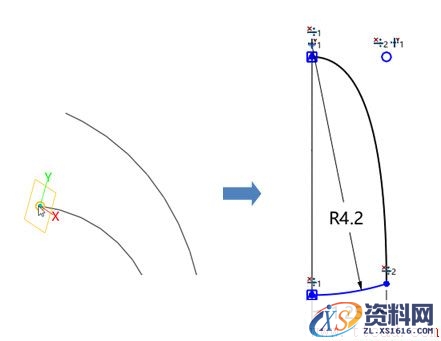

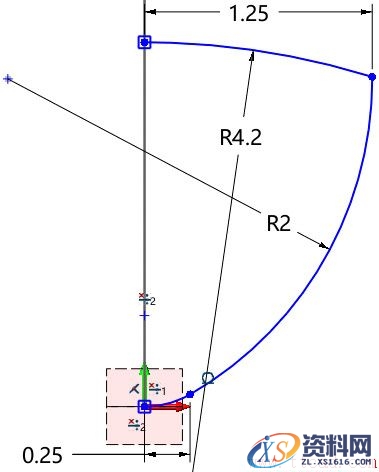

第六步，创建一个工作平面，并在此平面上绘制草图，如图6所示。

图6 绘制草图

第七步，使用驱动曲线放样，创建曲面，如图7所示。

图7 创建曲面

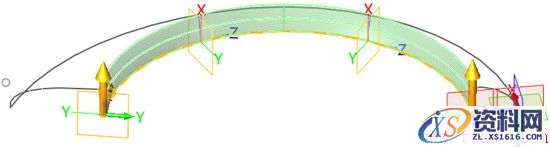

第八步，使用双轨放样，不缝合实体，调整视角，并删除上步多余的面，如图8所示。

图8 放样操作

第九步，镜像现有曲面，然后缝合，如图9所示。

图9 镜像、缝合曲面

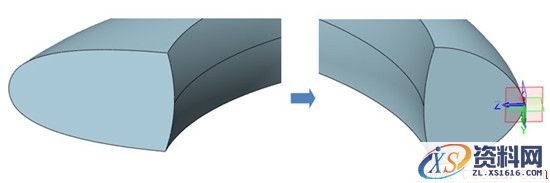

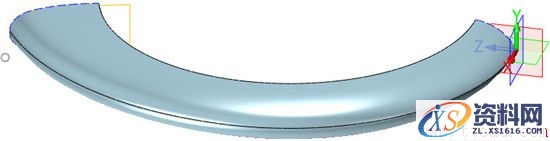

第十步，使用修剪平面，带缝合实体，拾取另外一端的边封闭端面，如图10所示。

图10 缝合实体

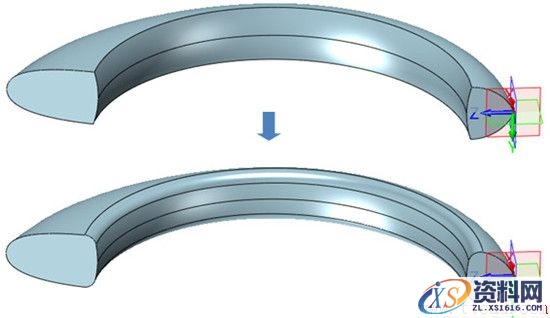

第十一步，隐藏辅助工作平面和草图，然后进行倒0.5mm圆角操作，如图11所示。

图11 倒圆角-1

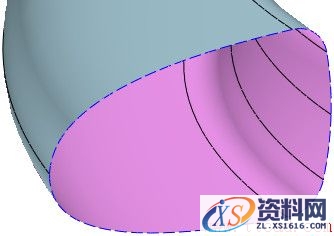

第十二步，删除上部的端面曲面，如图12所示。

图12 删除曲面

第十三步，在上图曲面边缘创建曲线列表，使用角部圆顶，高度为1，冠顶使用曲率，连续方式无，创建圆顶曲面，然后倒0.2mm圆角，如图13所示。

图13 创建曲线列表

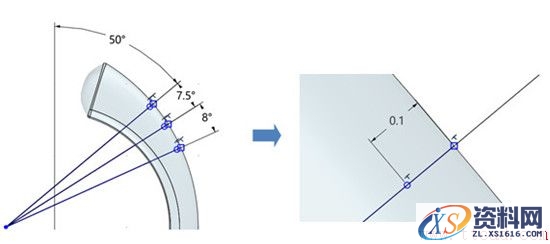

第十四步，显示草图1，在XZ工作平面上绘制草图；在每条直线上绘制点，到端点的距离为0.1mm，如图14所示。

图14 绘制草图

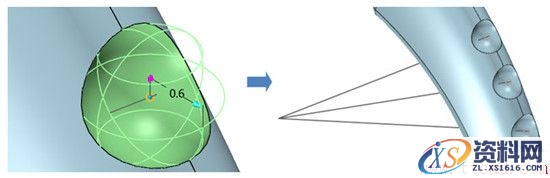

第十五步，在上步草图的点上创建半径0.6mm的球体，和造型进行布尔减运算；再依次在草图另外两个端点上创建球体，如图15所示。

图15 创建球体-1

第十六步，在3条直线上创建工作平面，偏移-0.1mm，如图16所示。

图16 创建平面

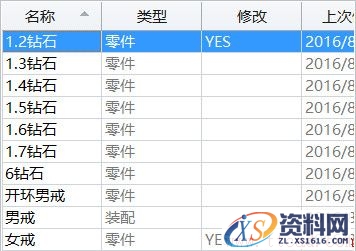

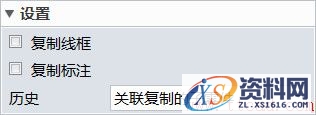

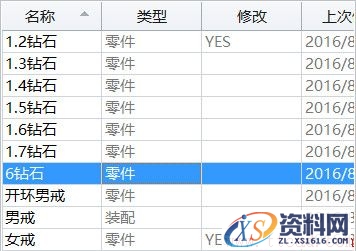

第十七步，复制一份钻石零件，重命名为1.2钻石。

图17 复制零件-1

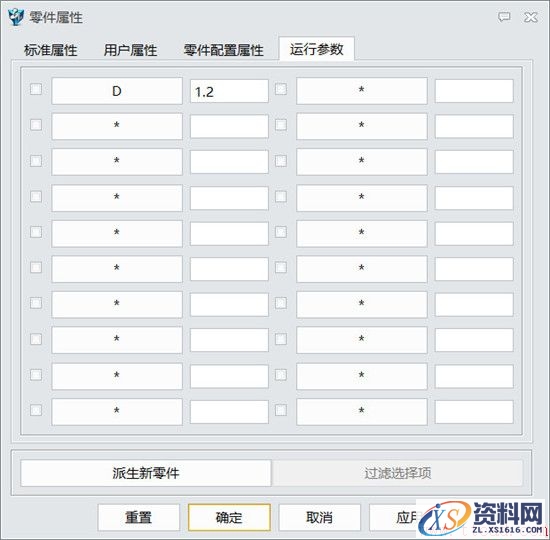

第十八步，打开1.2钻石零件，到零件属性里修改D参数为1.2，生成直径1.2mm的钻石后退出零件。

图18 属性修改-1

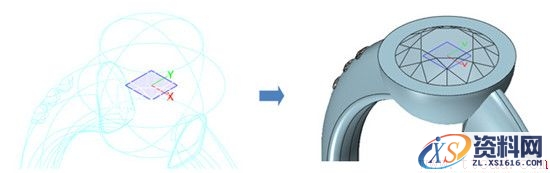

第十九步，进入女戒零件，在装配下对1.2钻石进行坐标装配，如图19所示。

图19 坐标装配

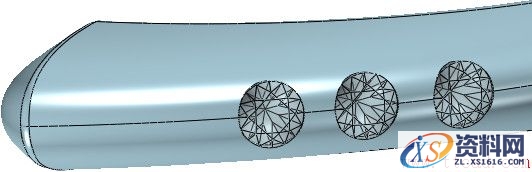

第二十步，依次3个1.2钻石装配完毕后，隐藏工作平面和草图，然后合并3个钻石零件，如图20所示。

图20 隐藏

第二十一步，进行对称镜像，如图21所示。

图21 镜像操作

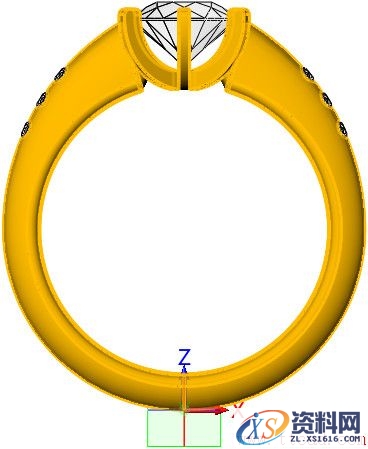

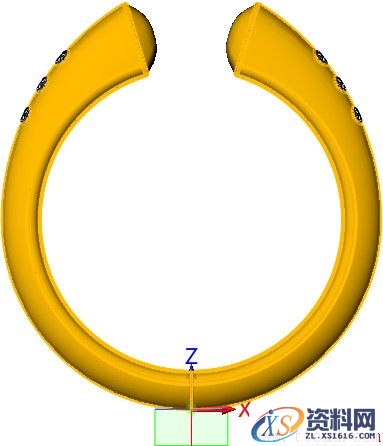

第二十二步，对左右造型进行布尔加，形成女戒开环戒体，退出零件，如图22所示。

图22 布尔加运算-1

第二十三步，复制一份钻石零件，重命名为6钻石，如图23所示。

图23 复制零件-2

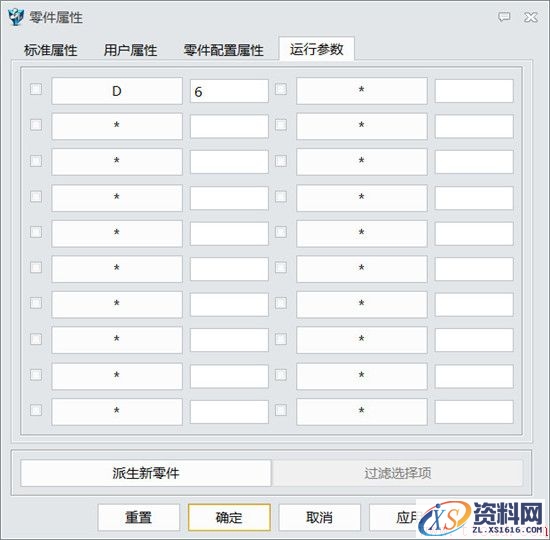

第二十四步，打开6钻石零件，到零件属性里修改D参数为6，生成直径6mm的钻石后退出零件，如图24所示。

图24 属性修改-2

第二十五步，使用外部零件，插入6钻石零件，放在任意位置，如图25所示。

图25 插入零件

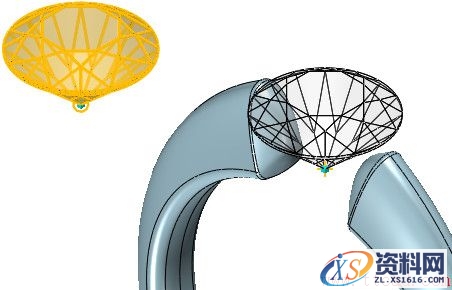

第二十六步，移动钻石，起始点是下方顶点，目标点的位置是0,0,19，如图26所示。

图26 移动

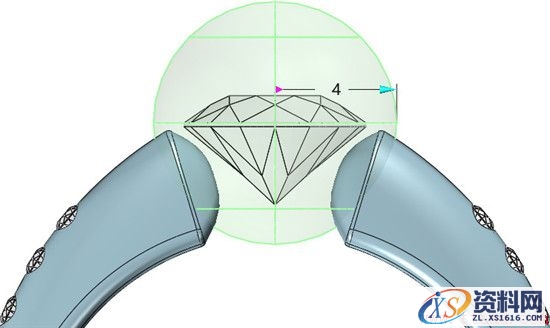

第二十七步，创建半径为4mm的球体，中心落在钻石上方边缘的曲率中心上，如图27所示。

图27 创建球体-2

第二十八步，偏移XY工作平面到球体中心，并使用此平面修剪球体上部分，如图28所示。

图28 球体修剪

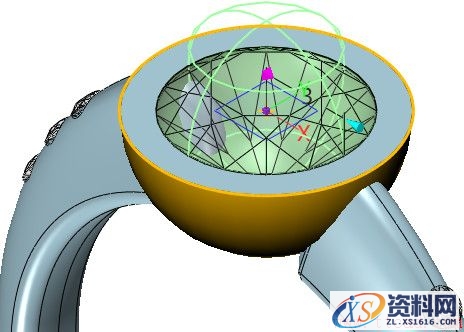

第二十九步，创建半径为3mm的球体，和半球体进行布尔减运算，如图29所示。

图29 创建球体-3

第三十步，在半球体的上表面创建下图草图，如图30所示。

图30 创建草图

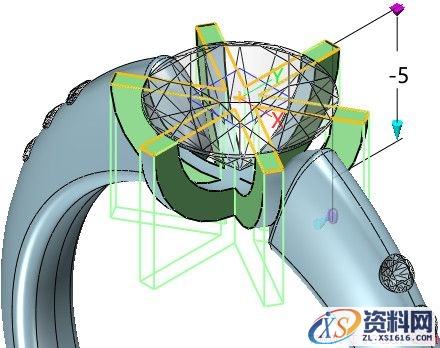

第三十一步，拉伸上步草图，和半球实体进行布尔交运算，如图31所示。

图31 草图拉伸

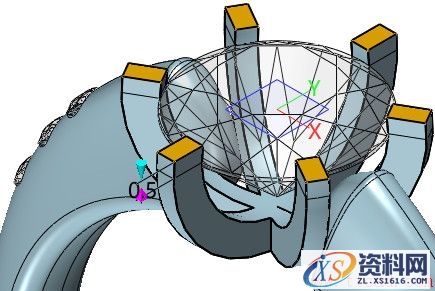

第三十二步，使用偏移面，对6爪端面进行正向偏移0.5mm，如图32所示。

图32 偏移面

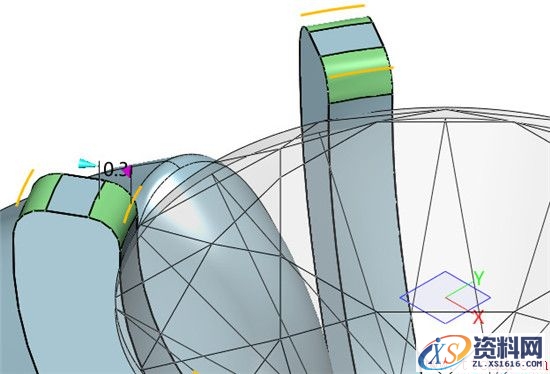

第三十三步，对6爪端面进行0.3mm的倒圆角，如图33所示。

图33 倒圆角-2

第三十四步，对下图两个造型进行布尔加运算，如图35所示。

图34 布尔加运算-2

    到此，女钻戒的主体设计和钻石装配课程就完成了。
