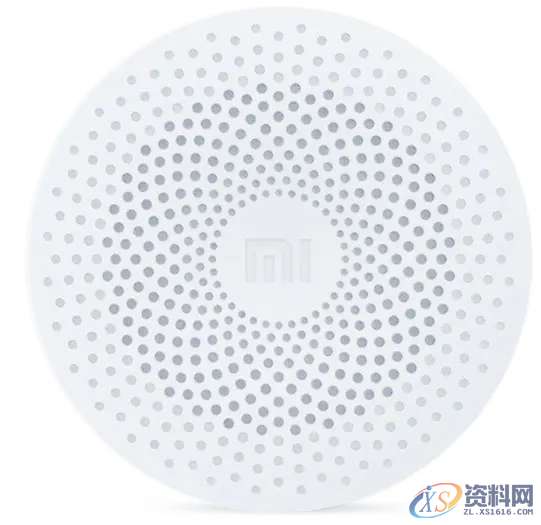

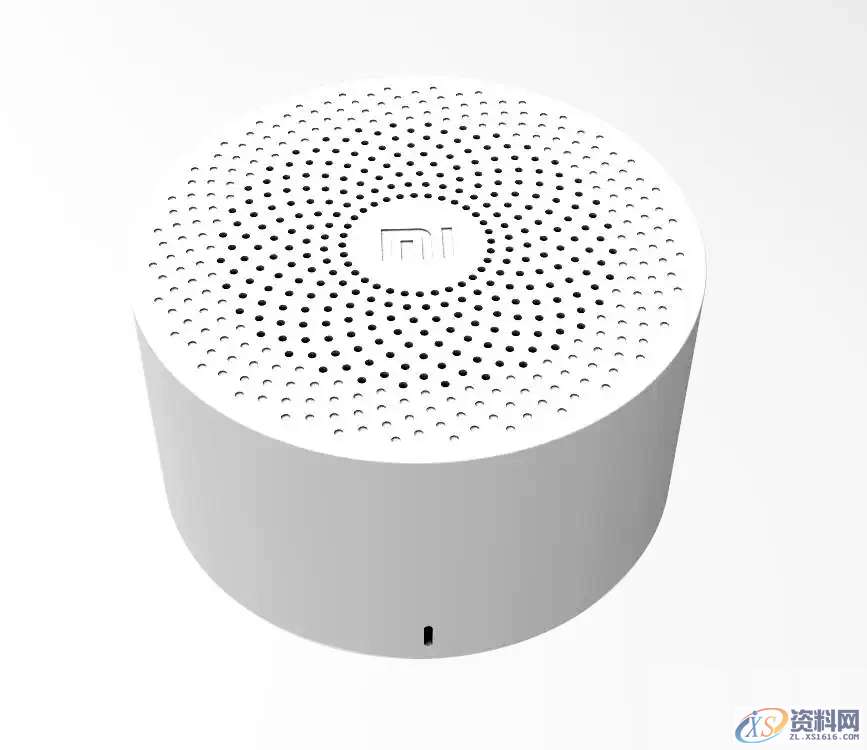

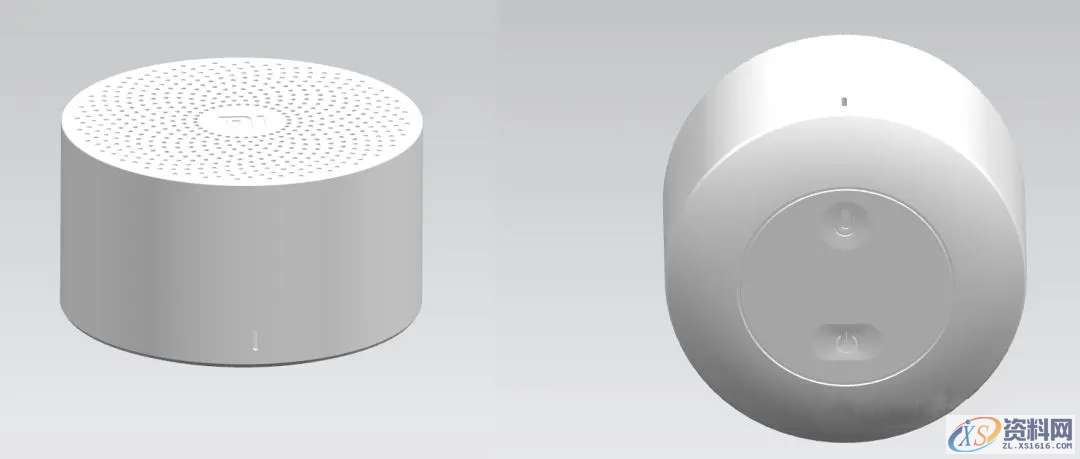

今天老师来教大家绘制一个小米蓝牙音箱,下面是渲染后的效果图:
建模步骤:

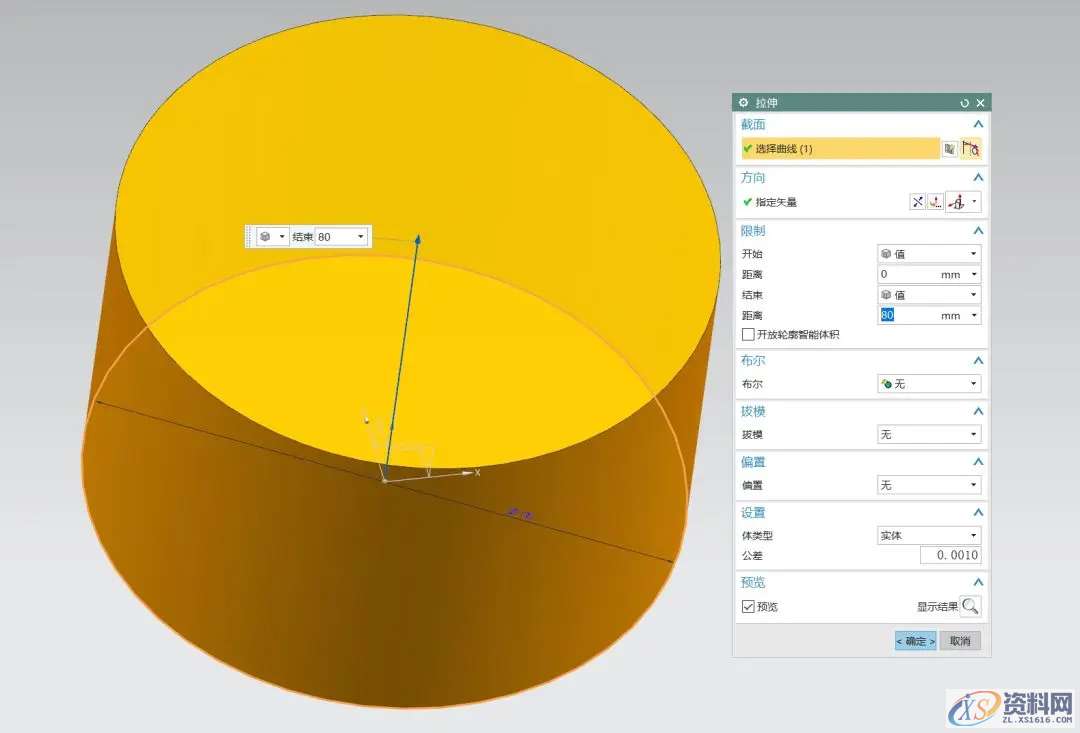

1.打开UG,首先绘制一个直径为135mm的圆拉伸80mm。

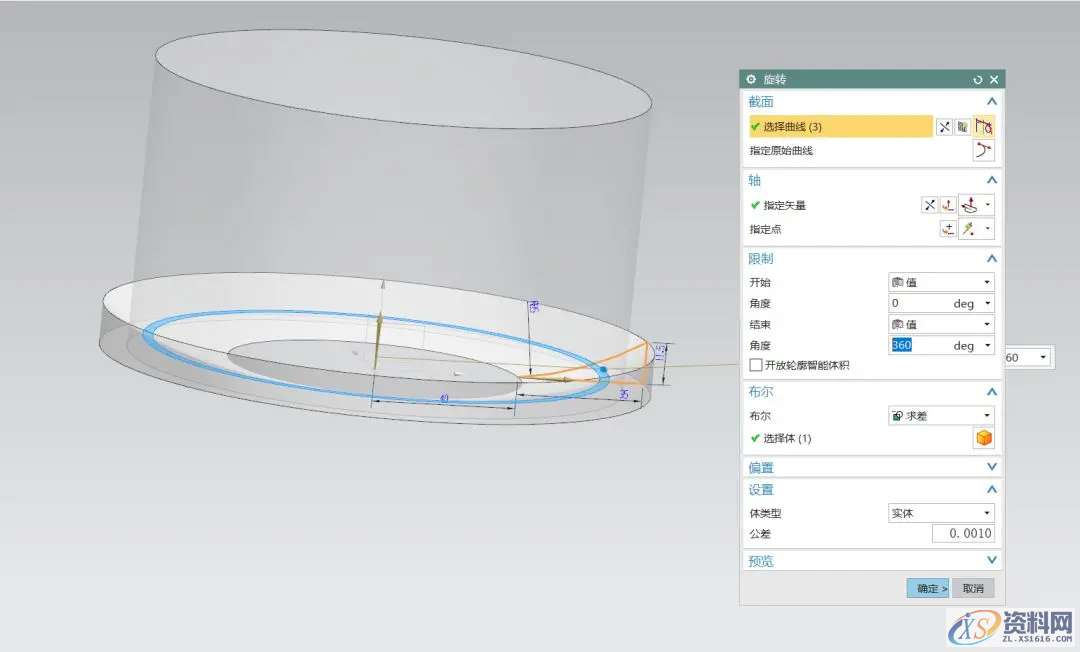

2.在XZ平面上绘制草图,以Y轴旋转360度求差
3.整体抽壳2mm

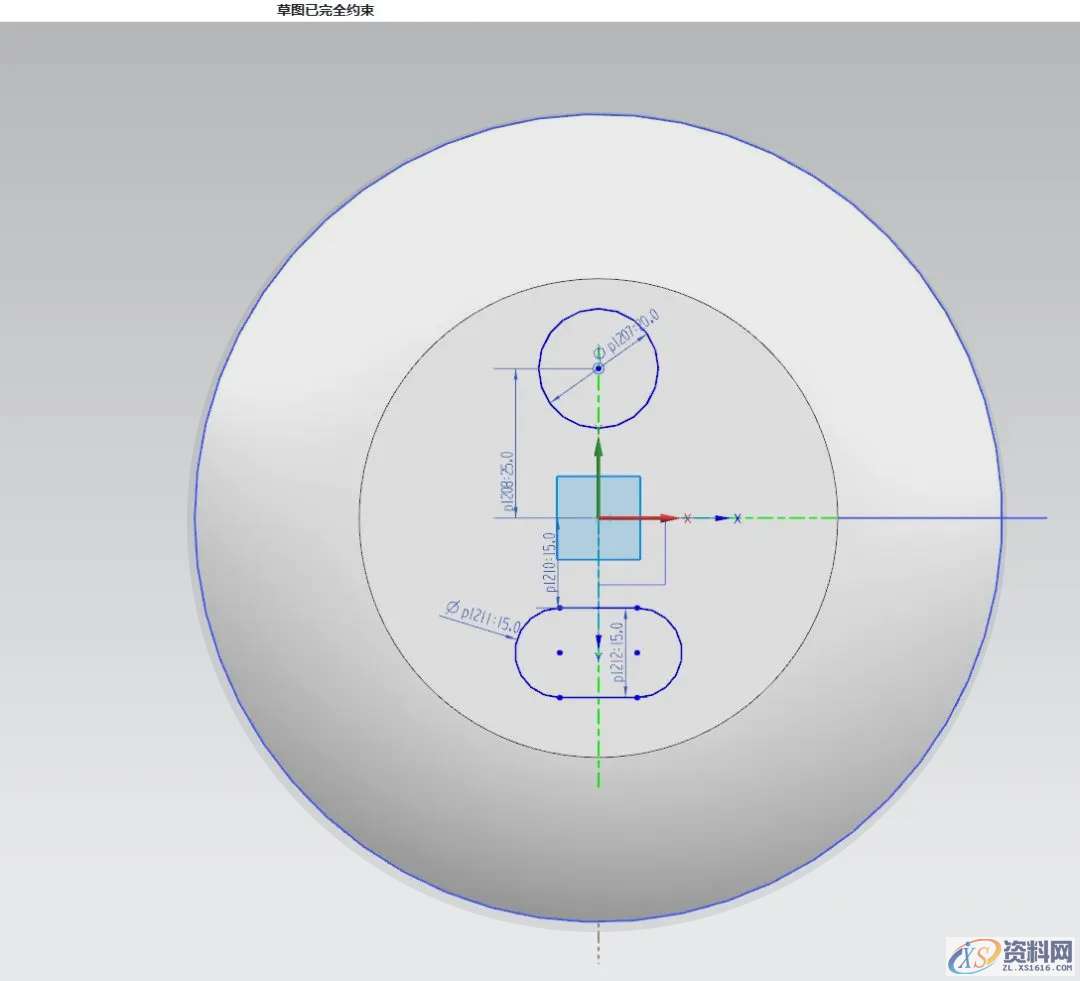

4.继续在拉伸面上绘制这么一个大概的草图
5.选择草图的小圆,拉伸求差

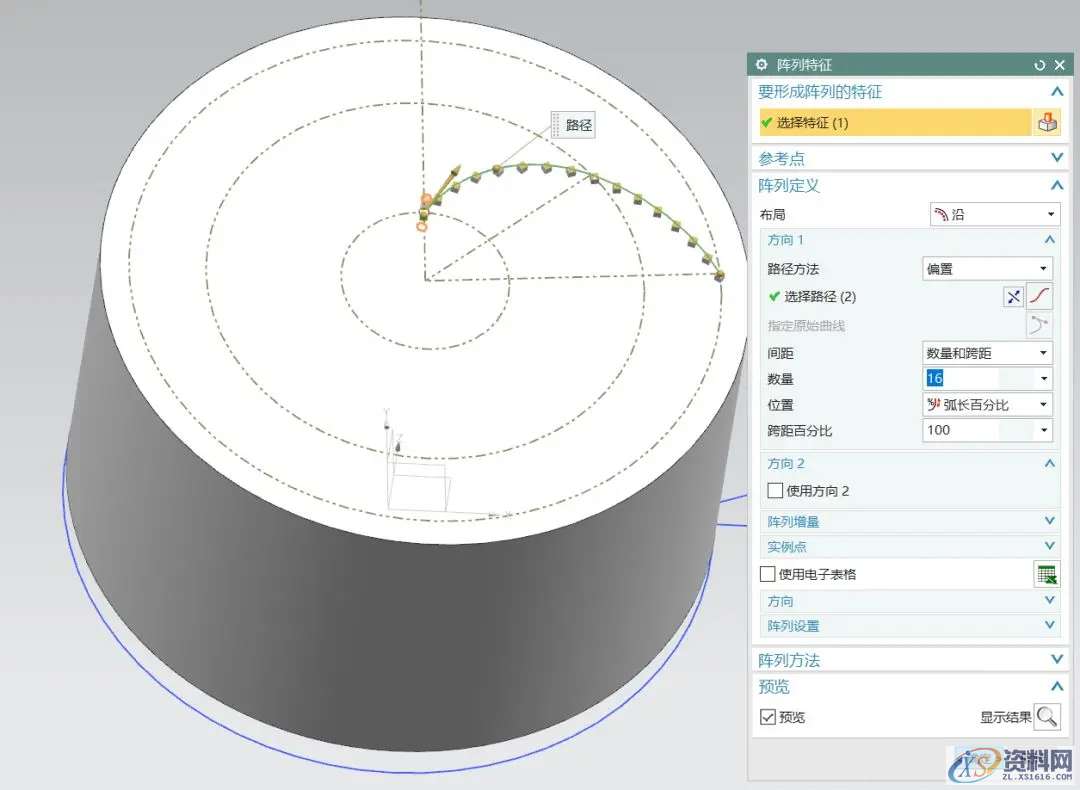

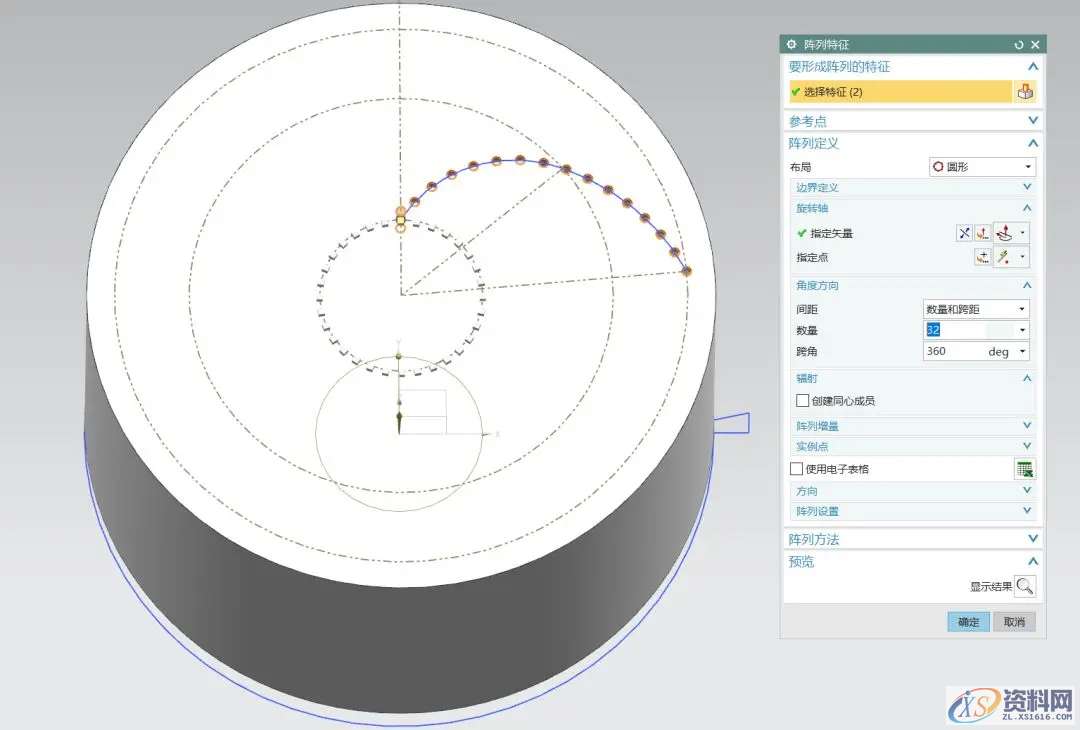

6.点击阵列特征,沿草图的圆弧阵列,数量16,跨距百分比为100
7.选好特征后继续以Z轴进行圆形阵列,数量为32

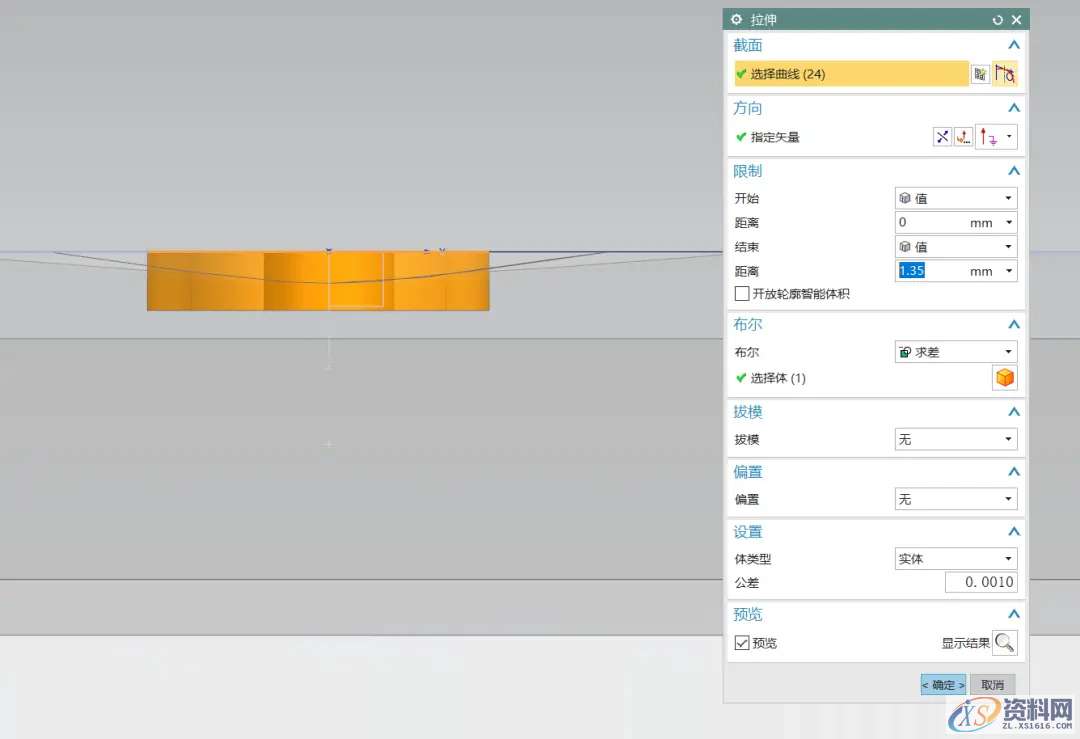

8.在拉伸面上创建小米图标的草图,创建完成后拉伸0.5mm求差。

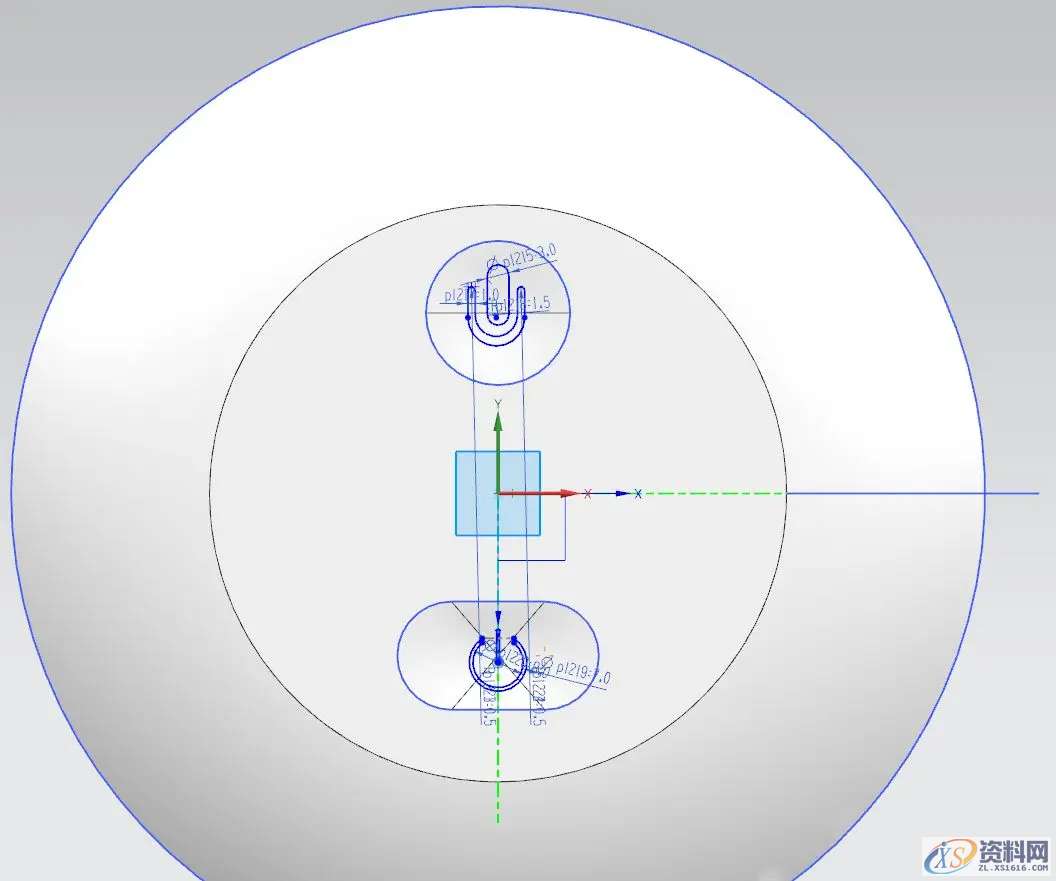

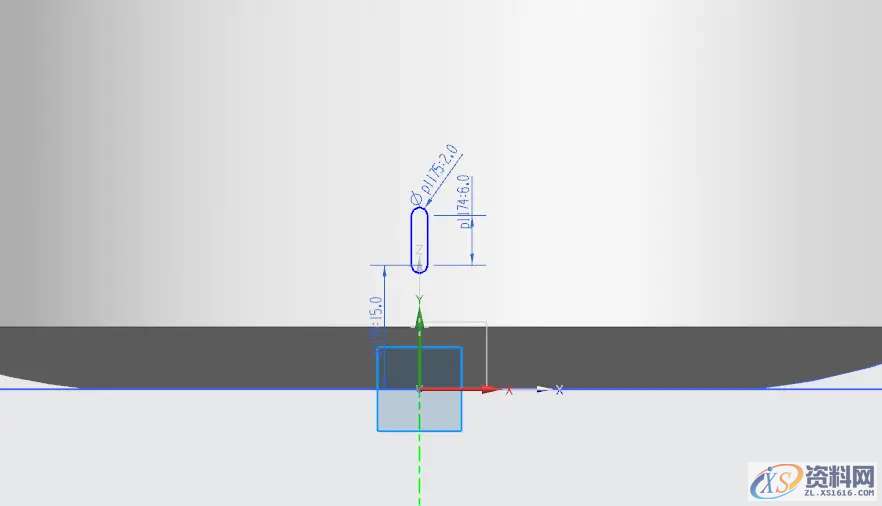

9.然后在XZ平面上创建草图,绘制这么一个孔的草图,拉伸求差(这孔是麦克风孔能看到指示灯)
10.另外再新建草图绘制这么一个安卓数据线接口,还是拉伸求差

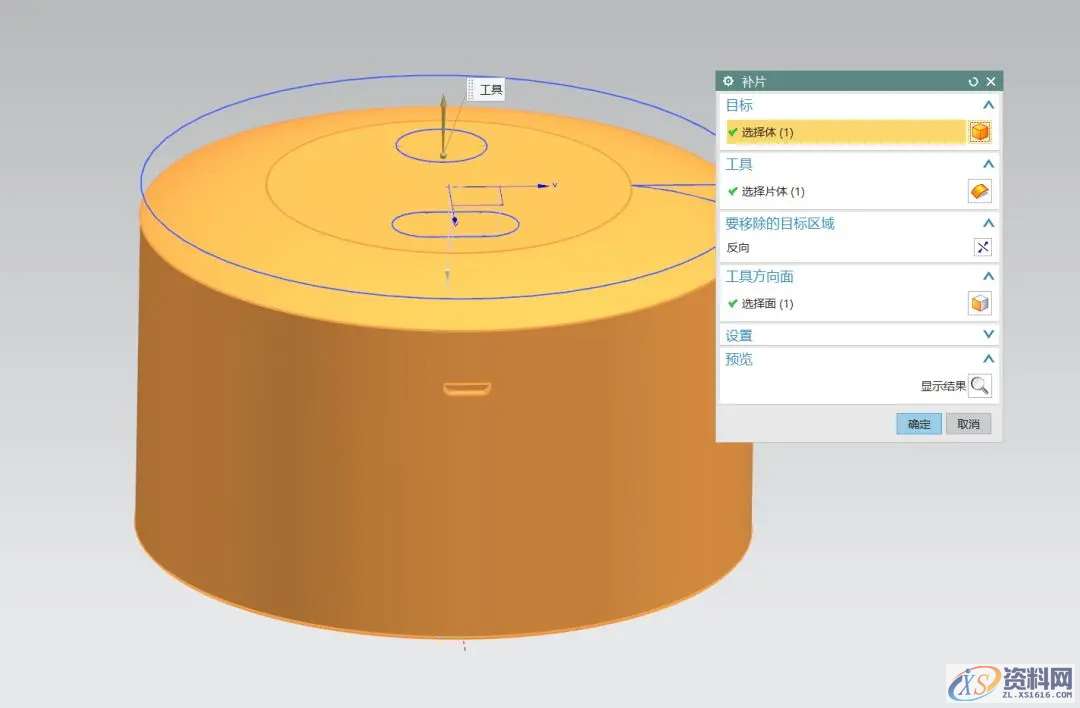

11.在音箱底部绘制两个草图

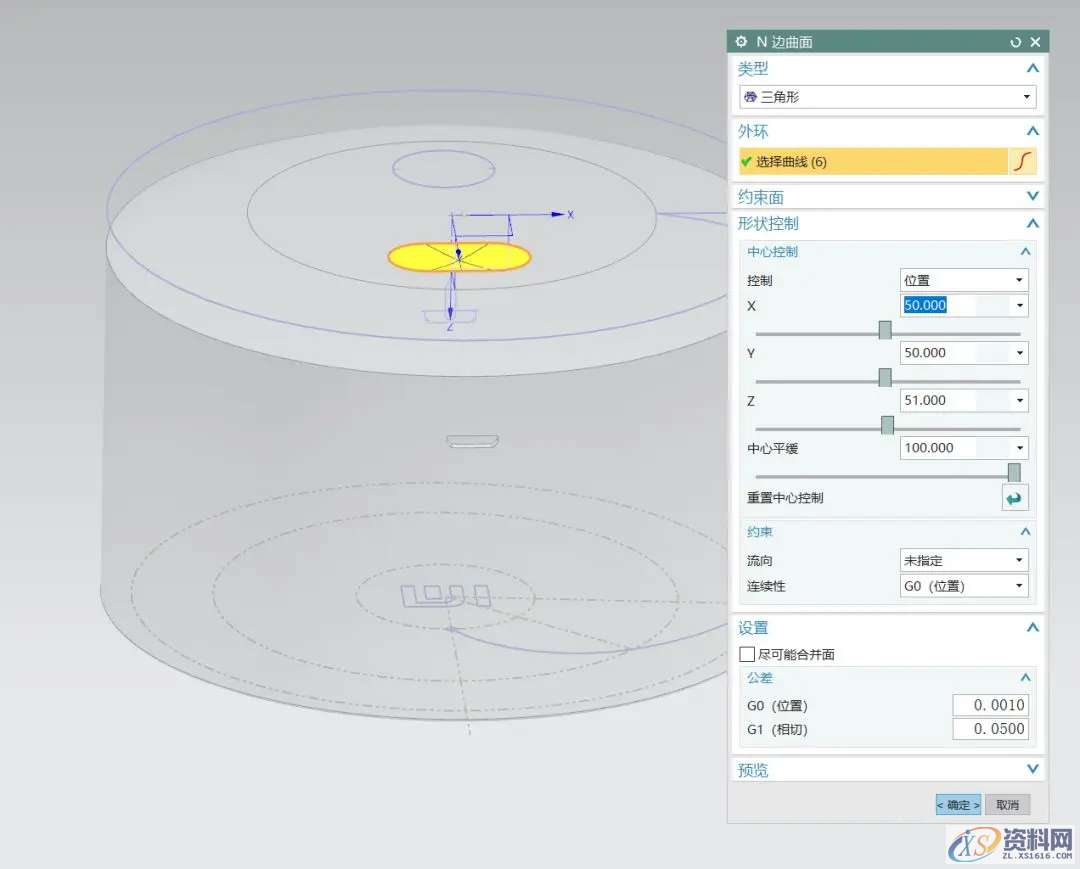

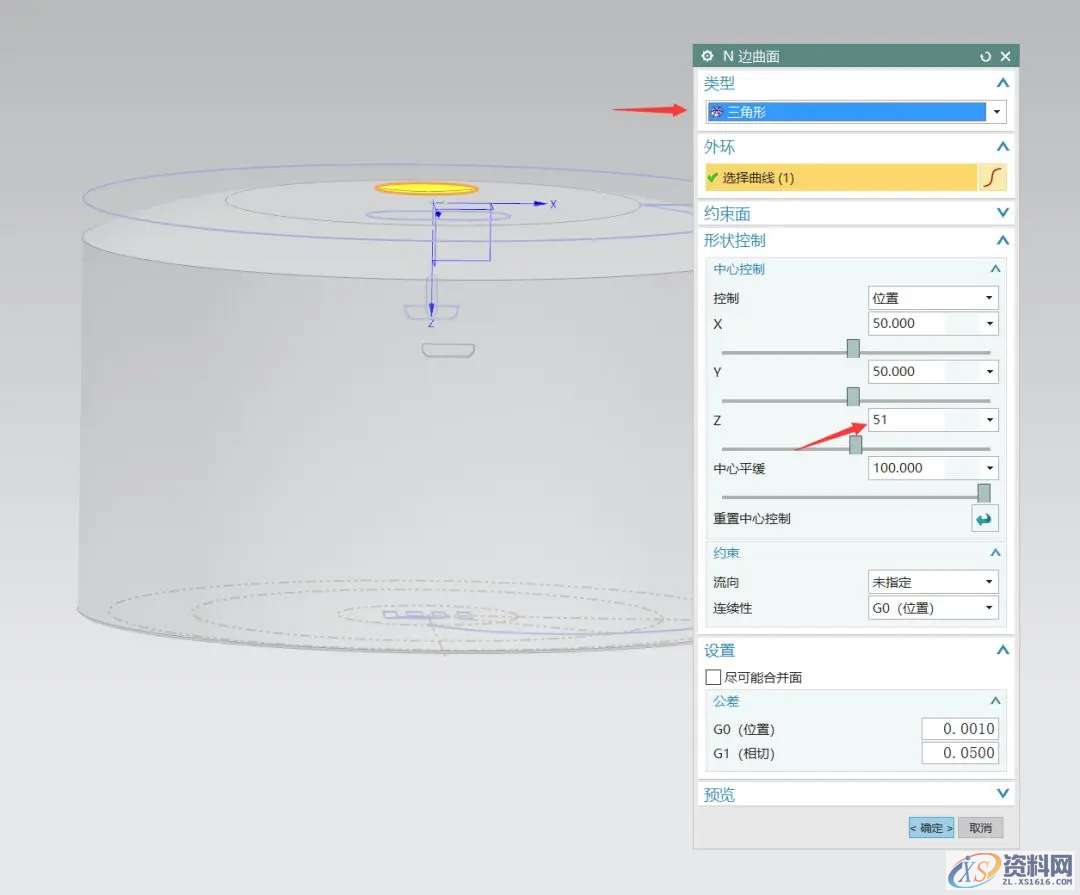

12.使用N边曲面的三角形类型做凹陷,Z轴选51
13.做完后使用“补片”命令将其变为实体,非常简单。

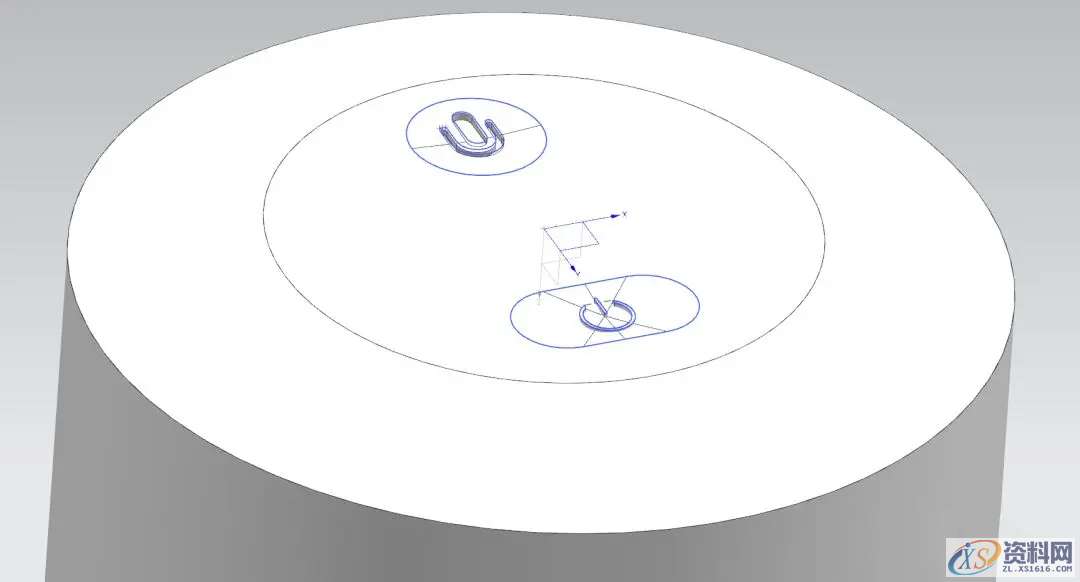

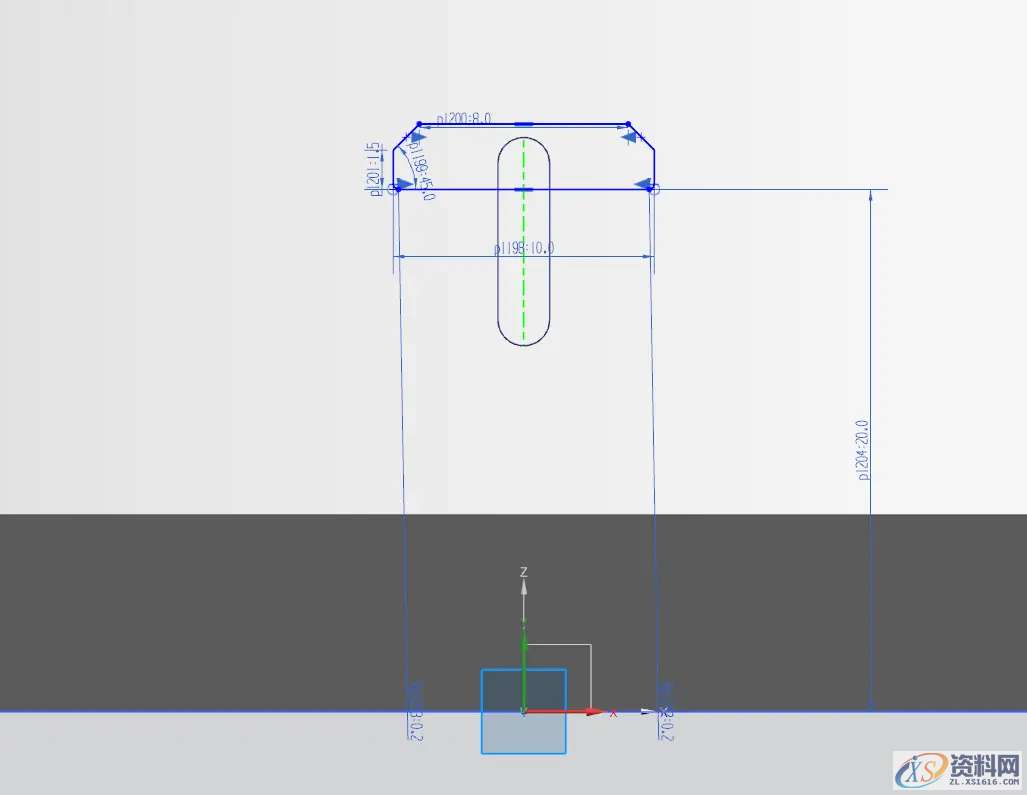

14在拉伸面上继续绘制草图,做出这么两个大致的草图(开关和麦克风标志)
15.开关键拉伸向下拉伸,注意起始位置
麦克风向下拉伸求差
16.对底部的圆进行拉伸求差偏置

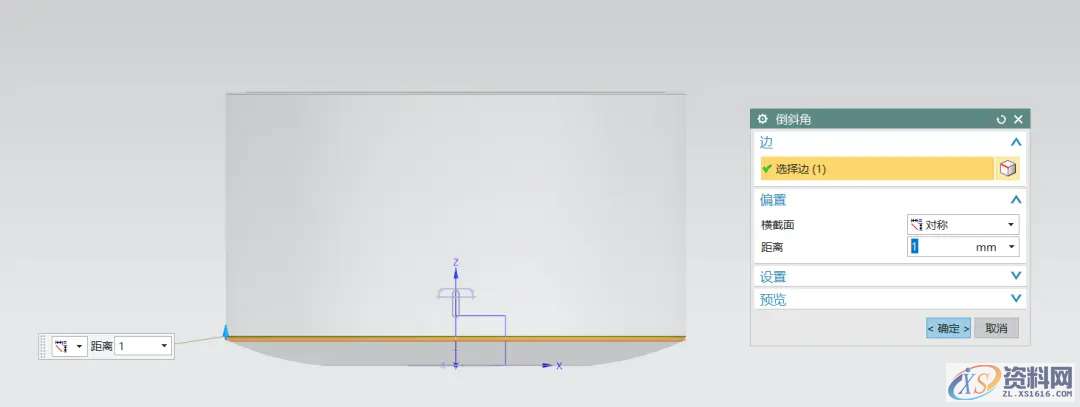

17.最后倒圆角,倒斜角处理
可以拉伸圆环做出图片中的效果
看完是不是觉得和简单呢?一起学起来吧!
