CAD中如何创建内部图块？
1.按【Ctrl+O】快捷键打开一个图形文件，如图所示。
2.CAD单击“默认“工具栏中的“创建块”按钮
，打开“块定义”对话框，如图所示。

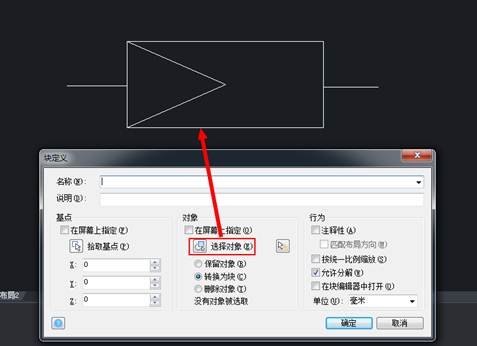

单击“对象”参数栏中的“选择对象”按钮，在视图中选中图形， 然后按【Enter】键返回到"块定义"对话框。
3.在“块定义”对话框的“名称”文本框中输入图块名称“二极管”， 然后单击“基点”参数栏中的“拾取点“按钮；系统回到绘图区域，用鼠标左键单击图形的一点(这表示定义图块的插入基点)，如图所示。
4.系统返回“块定义”对话框，“基点”参数栏将会显示刚才捕捉的插入基点的坐标值。根据国内工程制图的实际情况，我们设置“块单位”为毫米，然后在“说明”文本框中输入文字说明，最后单击“确定”按钮，完成内部图块的定义，如图所示。
5.在CAD绘图区域选中二极管图形，我们发现该图形已经被定义为图块，并且在插入基点位置显示夹点，如图所示。
