在我们加工时经常会用到刀具半径补偿，操作简单使用方便，如果不会那我们可能只有多备几条程序的份了，下面直接上图说明下开启半径补偿的方法，有不同的观点可以一起分享。
（方法一）

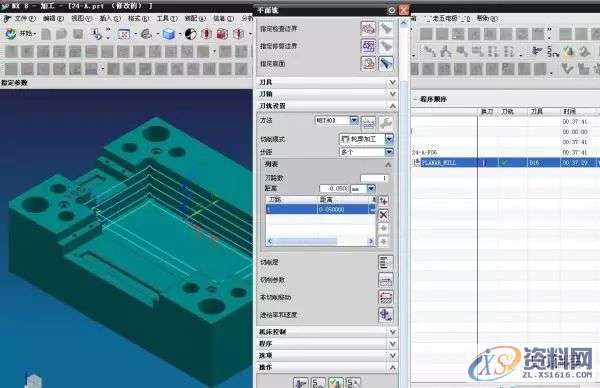

1：如图光框，如果不用半径补偿那我们加工很是麻烦的，首先插入一条2D平面铣；

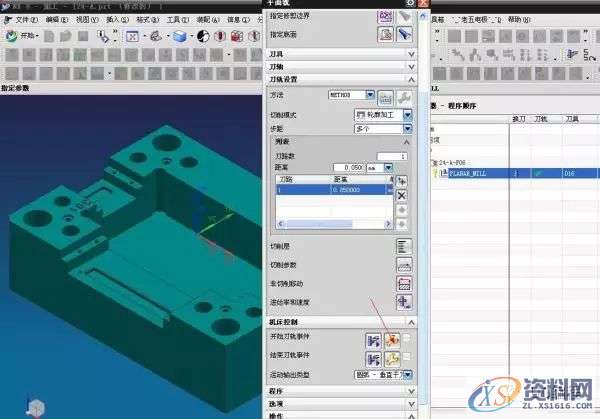

2：点机床控制，点第一个刀轨开始事件右边的扳手按钮；

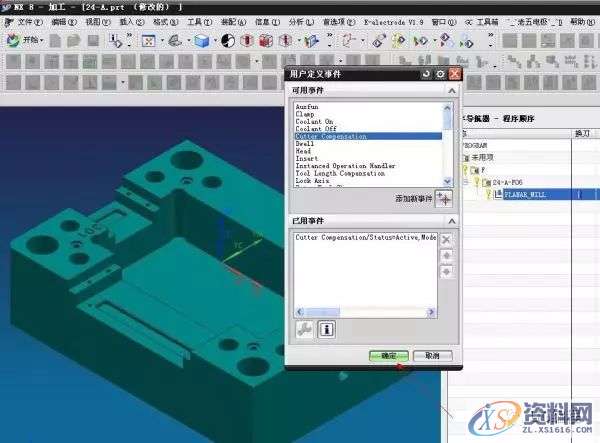

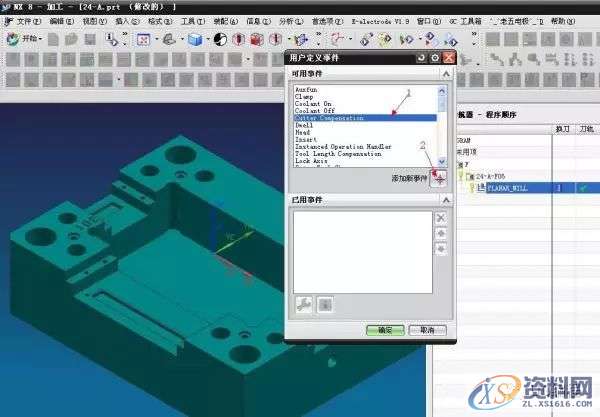

3：如图步骤选Cutter Compensation再点添加事件；

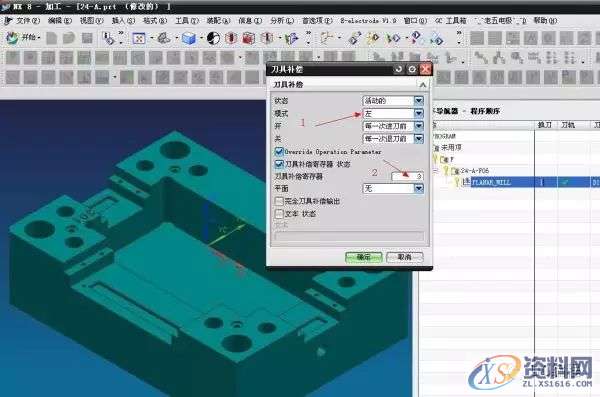

4：在模式中我们选择左（开启G41左补偿）刀具半径补偿器中输入自己要的补偿器号；
5：点击确定；

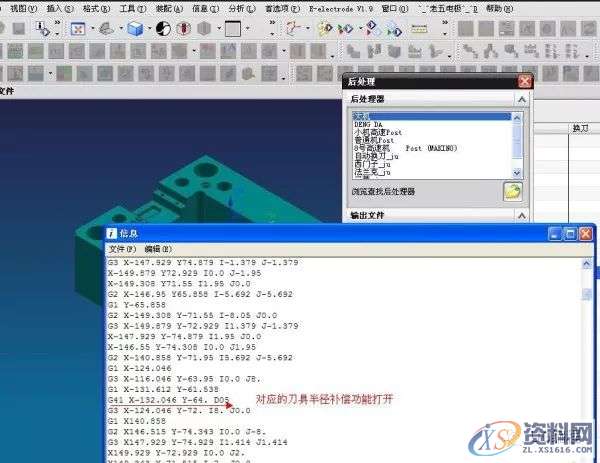

6：如果后处理支持半径补偿功能，那么你将看到你的程序中会出现对应的G41和D补偿号。
（方法二）

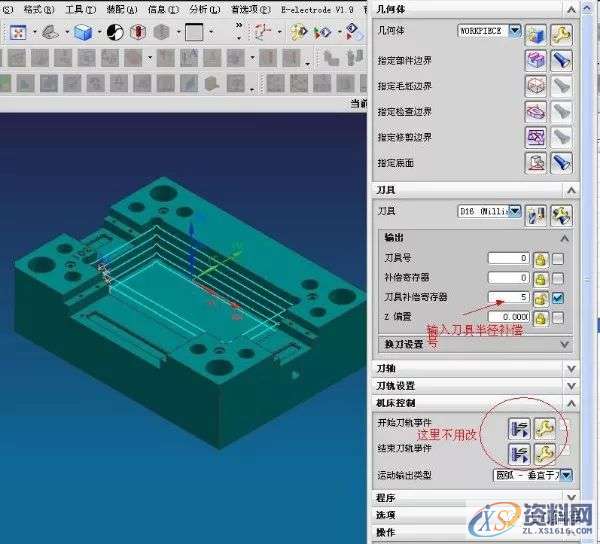

1：在刀具下拉输出中的刀具补偿寄存器中输入对应的刀具补偿号如图；

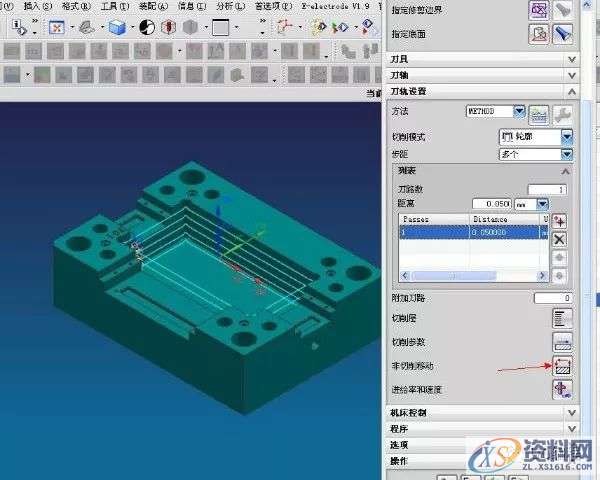

2、进入非切削；

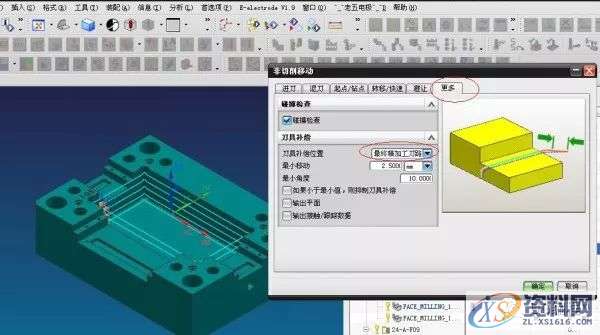

3、先更多，选最终精加工刀路；
我们是知识搬运工，我们是技术传播者！
东莞潇洒职业培训学校开设课程有：CNC数控编程、塑胶模具设计，压铸模具设计、冲压模具设计， Solidworks/pro/E产品设计、AutoformR7工艺分析，非标自动化设计、PLC编程、文职、电商、平面设计、新媒体等培训课程，潇洒职业培训学校线下、线上、随到随学等学习方式，上班学习两不误，欢迎预约免费试学！
联系电话：13018639977（微信同号）

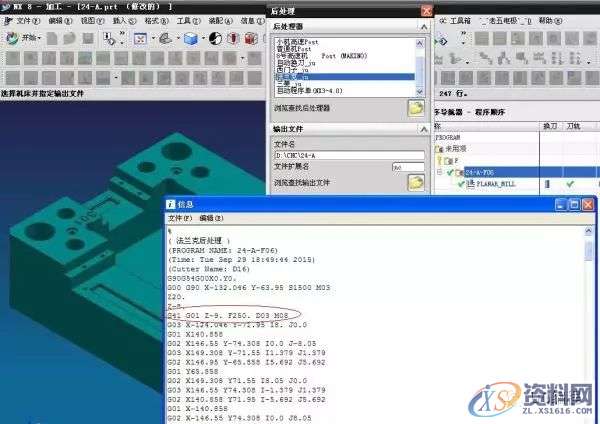

即日起，组团3人以上学习CNC电脑锣实操课程，学费全免，学会为止包就业，工资4000-6000以上4：后处理发现刀具半径补偿功能正常开启
