UG建模之口红外壳注塑模具设计

一.引言介绍

口红是唇膏、唇棒的一种，是指涂饰于嘴唇的化妆品。口红的颜色一般以红色为主，也有白色的(俗称口白)，还有一种变色口红，是用曙红酸等染料调制而成的。口红是让唇部红润有光泽，达到滋润、保护嘴唇的一种产品，是女性必备的美容化妆品之一，可显出女性之性感、妩媚。

二.塑料件的分析

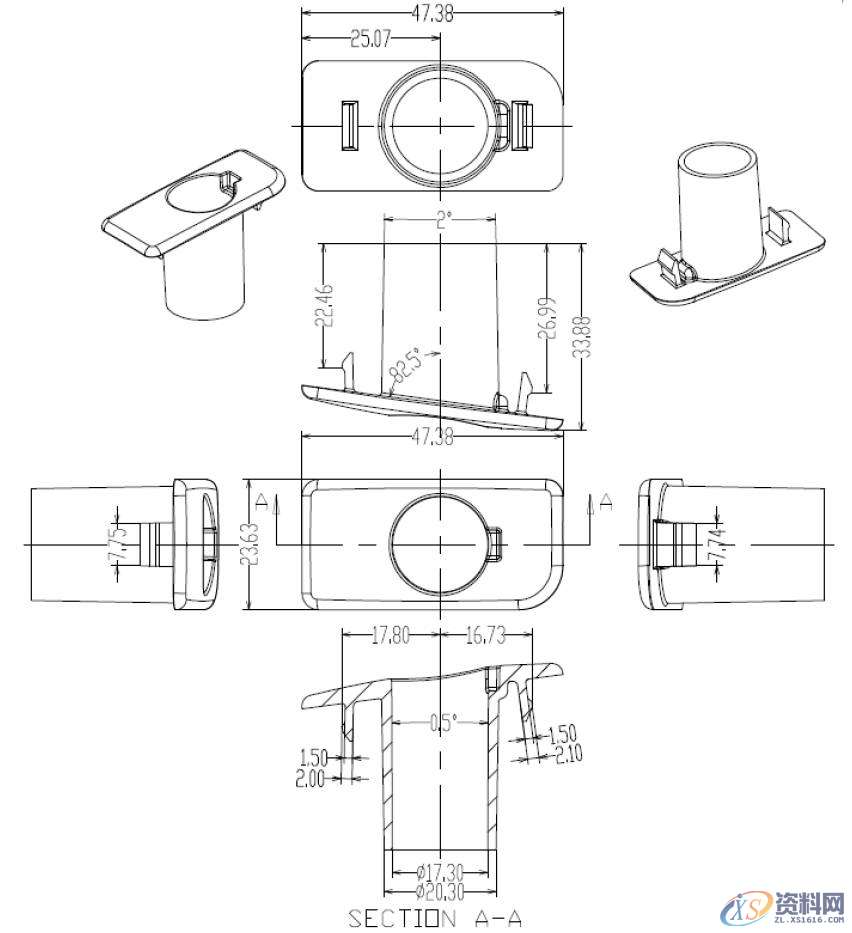

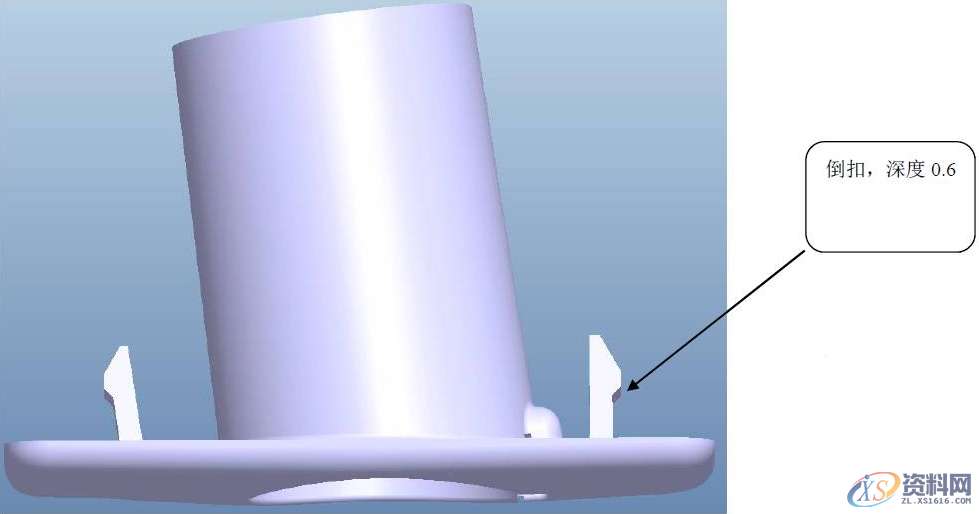

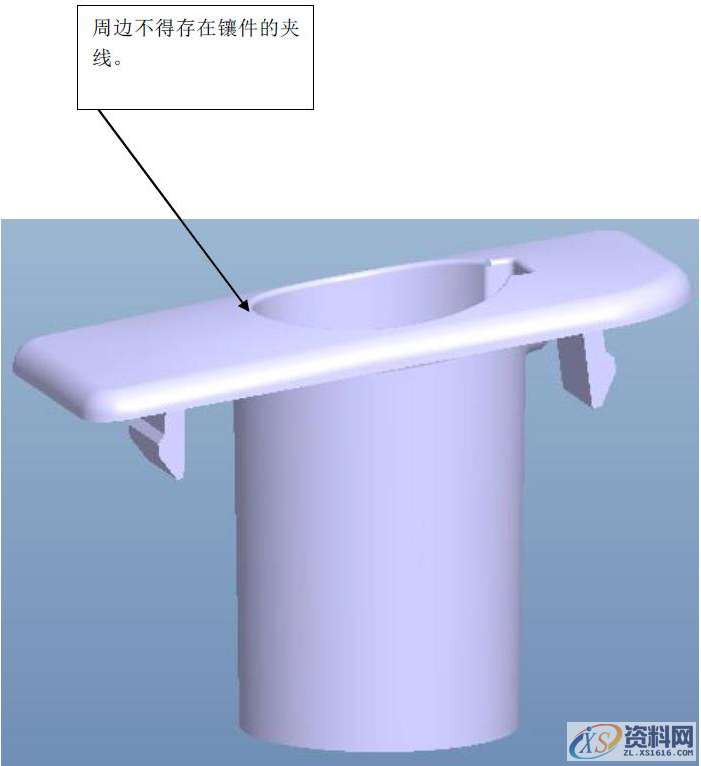

口红外套产品如下图所示。塑件材料为 GP STYRENE（苯乙烯），缩水 1.004，这种材料常用来制作食品级产品的包装。从下图 可以看出，塑件尺寸为 47.38*23.63*33.88mm,平均胶位厚度为 1.5 mm，口红塑件对外表面要求极高，不得存在各种影响美观的缺陷。从图中可以看出，塑件的分型面会是一个斜面，圆筒的两侧各有一个扣位，需要斜顶或者滑块脱模。

三.模具设计要点：

1.分型面设计：根据塑件的形状，模具的分型面为一斜面。如图所示。由于塑件不允许有夹线，因此，前模仁没有设计镶件，

2.进胶方式：塑件的进胶方式为潜水口进胶，见图

3.模具排位采用 1 出 4，适合客户指定的注塑机 BOY 50, 这种注塑机是德国机器，厂家致力于开发和生产锁模力 1000kN 以下的注塑机，超低偏差的精密生产，充足装模空间，适配较大型模具，，机身结构简洁， 成品收集简易，操作过程中简化设置。

相对而言节省近 1/3 的占地面积。也就是说，在同样的生产场地内，能更大量使用BOY 机器。BOY 注塑机的充足拉杆和模板间距，可放入相对过大尺寸的模具。 BOY 注塑机这一特点，解决了大多数客户所使用模具过大的问题，因此该机型在化妆品注塑厂家广泛使用。

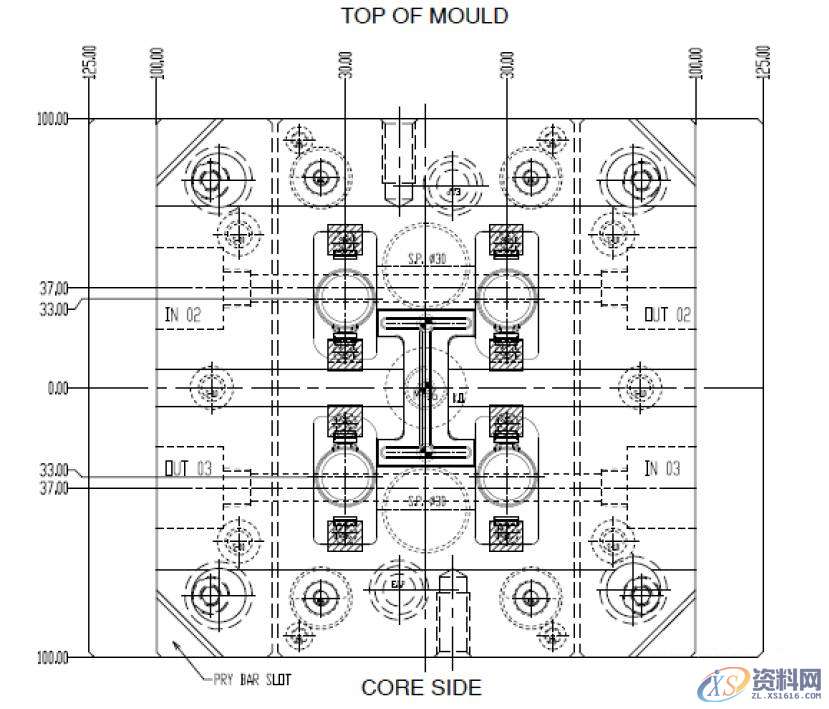

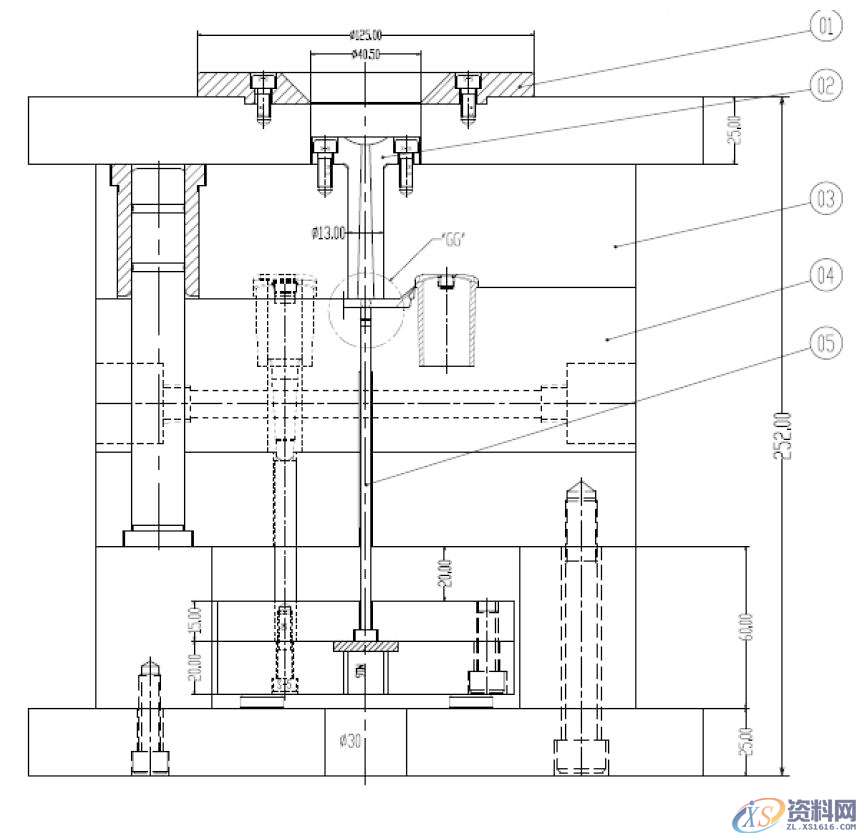

图2-口红外套模具图

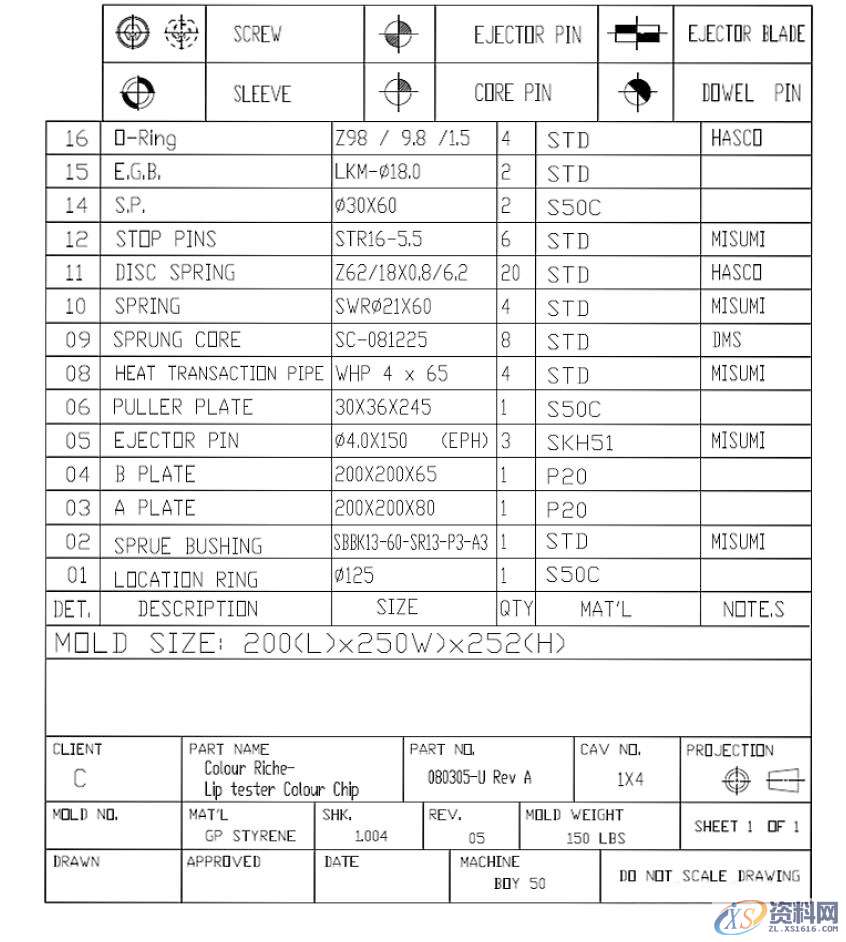

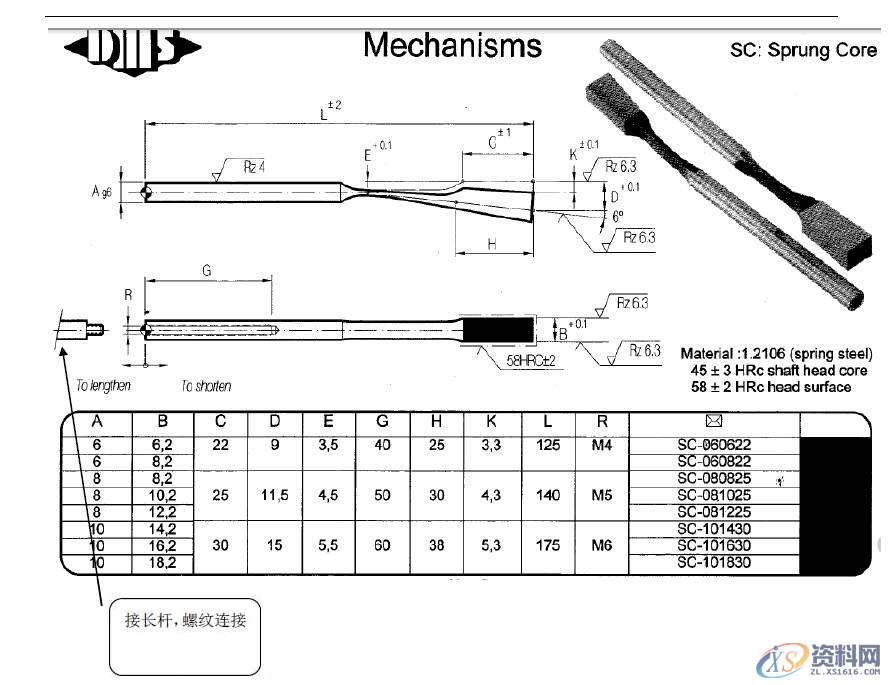

4.顶出系统设计:塑件的扣位，设计了弹性斜顶顶出，见图2 弹性斜顶见明细表序号 9，是 DMS 标准件。DMS 是英国著名的模具标准件供应商。DMS 的弹性斜顶尺寸规格见图6所示。弹性斜顶的使用注意事项如下:

1) 使用弹簧钢制作。

2）弹性斜顶只能解决较小的扣位行程。

3) 弹性斜顶标准件所提供的安装部位较长，从图中可以看出，其尾部有较长的连接螺纹，可以根据模具需要，减短或者加长，以满足能正确地安装在顶针板上。

4）弹性斜顶的安装部位的配合是 H7/g6,

5）K 是最大的可能移动量。

6）E 是弹性斜顶的中心线到垂直面的距离。模具设计最重要一点是弹性斜顶的回位，必须使用蝶形弹簧，安装于回针下方。见图2序号11.

5.冷却系统;模具前模设计一条U型冷却回路，后模设计两条直线型运水。

6.整套模具设计使用 HASCO 标准件，个别元件使用日本 MISUMI 标准件。

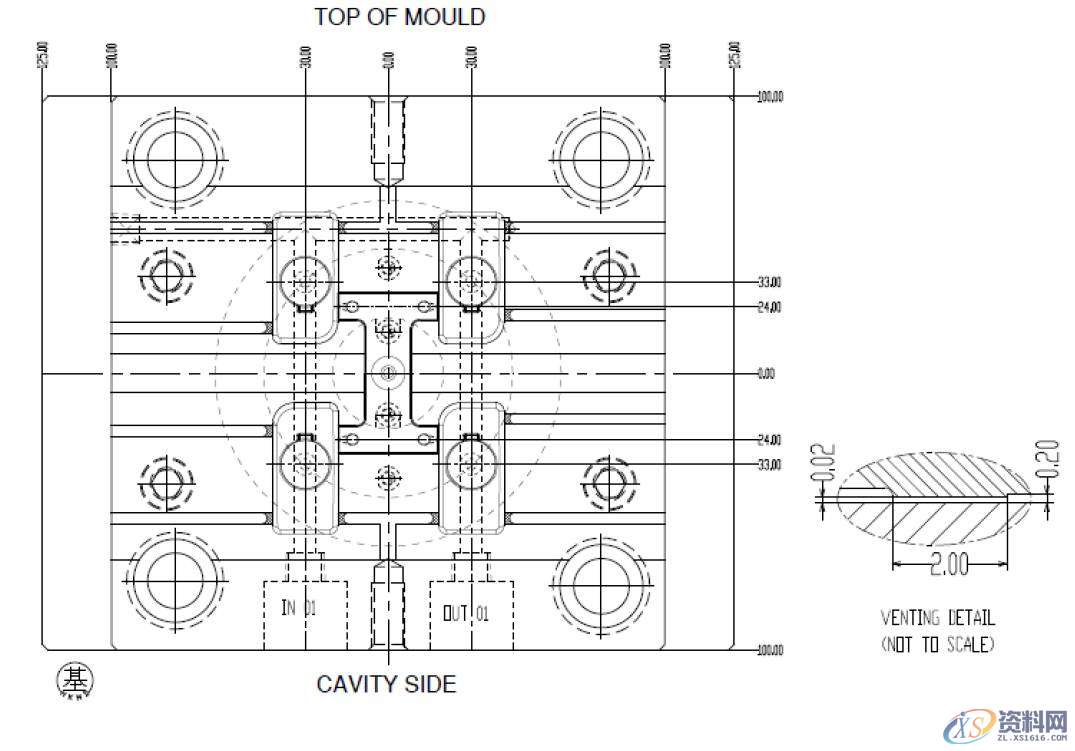

7.分型面排气; 排气设计在前模上，见

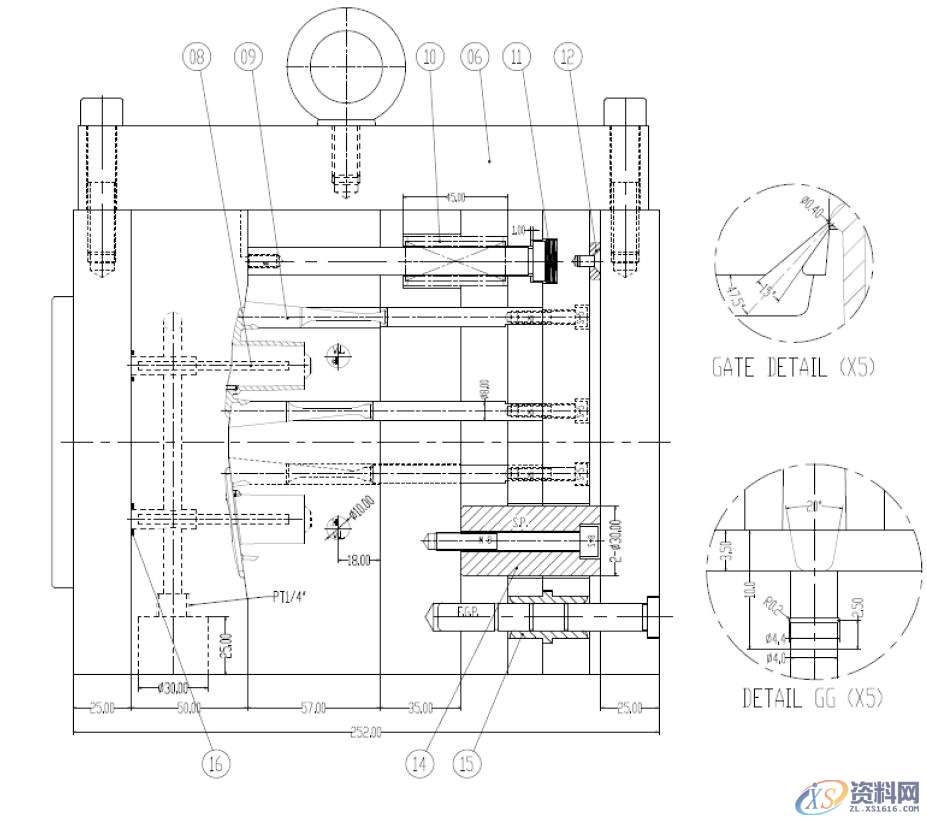

图2-口红外套模具图（续）

图2-口红外套模具图

图2-口红外套模具图

图2-口红外套模具图

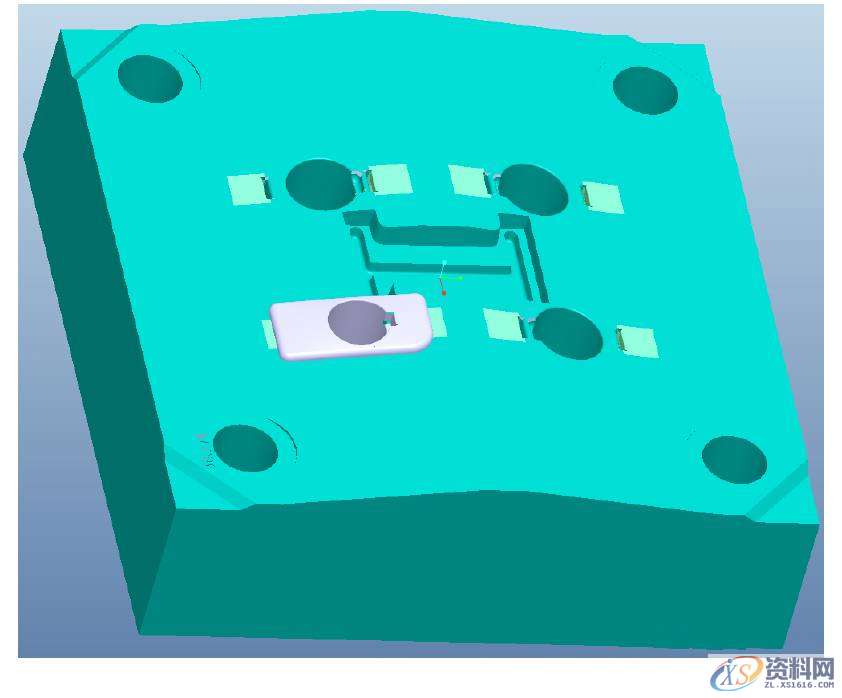

图3-前模仁3D图

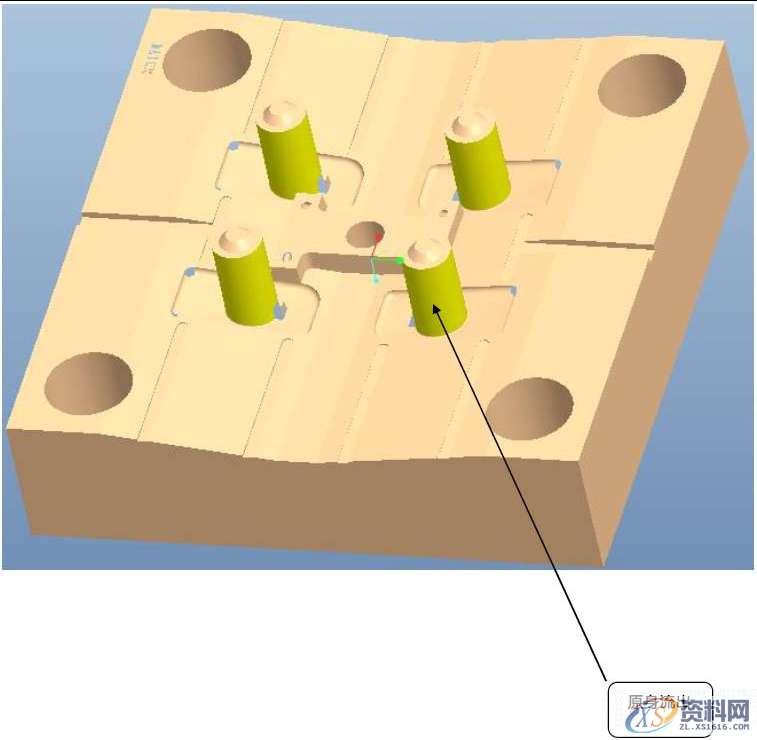

图4-后模仁3D图

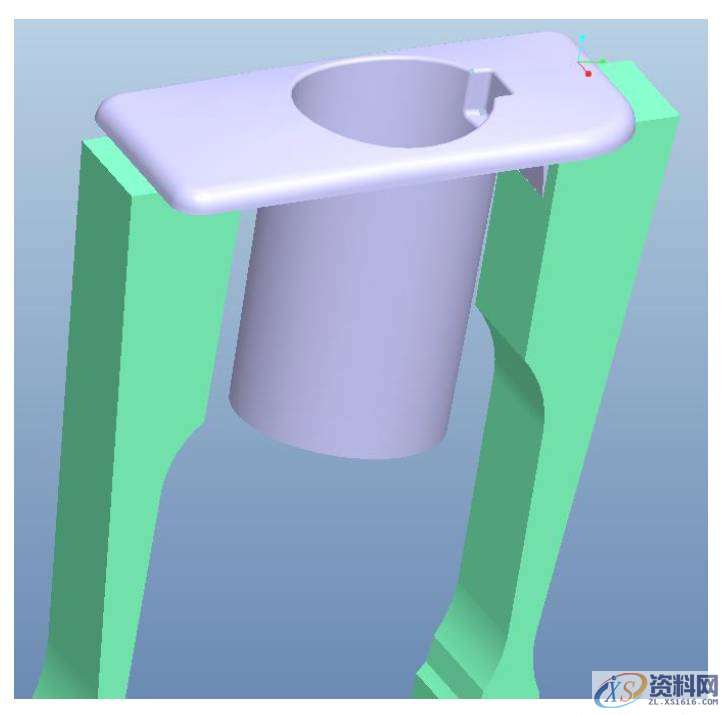

图5-弹性斜顶及塑料
