1.坐标详解

1. 绝对坐标系:是模型空中的概念性位置和方向,将绝对坐标系为X=0,Y=0,Z=0.不可见不能移动。

2. 视图三重轴:是在建模最左下角有个正方形盒子的那个;Z.X.Y.

3. 工作坐标系:是在工件上显示的,没看到按W就能显示;ZC,XC,YC.

4. 加工坐标系:是在加工中显示的,进入加工页面就有;ZM,XM,YM.

5.基准坐标系:在建模里面画草图的时候使用.

在加工中都是三坐标重合:工作坐标系.加工坐标系.绝对坐标系.

希望可以帮助到那些自学对于坐标一脸懵逼的.


UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第1张


东莞潇洒职业培训学校开设课程有:高升专、专升本学历提升、全日制中职学校学位、积分入户、数控编程培训、塑胶模具设计培训,压铸模具设计培训、冲压模具设计培训,精雕、ZBrush圆雕培训、Solidworks产品设计培训、pro/E产品设计培训、AutoformR7工艺分析培训,非标自动化设计、PLC编程、CNC电脑锣操机、平面设计等培训,潇洒职业培训学校线下、线上等网络学习方式,随到随学,上班学习两不误,欢迎免费试学!联系电话:18029183887

联系电话:18029183887(微信同号)QQ:3606417948
学校官网:www.dgxspx.com 智造人才网:www.58hr.net

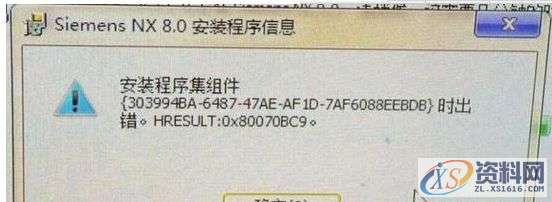

2安装程序集组件时出错怎么办?

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第2张

出现这个报警怎么办?确定。 之后开始回滚操作。 清理掉安装目录里面残留的文件 清理掉。

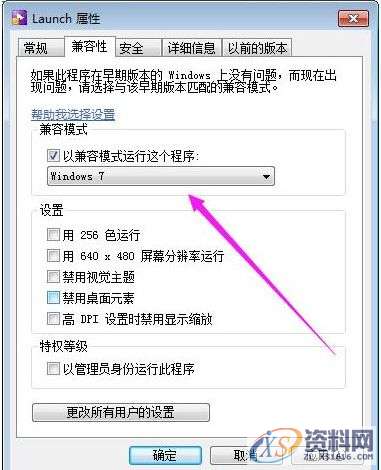

重启电脑 打开安装包找到Launch.exe 右键-属性-兼容性-以兼容模式运行这个程序-window7,如图:

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第3张

3.UG数控编程后处理程序参数代码

程式名称:OPETATION NAME:[format $mom_operation_name]

创建时间:CREATE DATE:[format $mom_date]

刀具参数:TOOL NAME:[format $mom_tool_name]

电脑加工时间:TOTAL MACHINE TIME:[format "%.2f" $mom_machine_time MIN]

("%.2f"表示加工时间取小数点两位数)

global mom_group_name

global mom_date

global mom_tool_name

global mom_tool_diameter

global mom_tool_corner1_radius

MOM_output_literal "(PROGRAM NAME

mom_group_name)"

MOM_output_literal "(Time

mom_date)"

MOM_output_literal "(Cutter Name

mom_tool_name)"

MOM_output_literal "(Cutter Diameter:[format "%3.2f" $mom_tool_diameter])"

MOM_output_literal "(Corner Radius:[format "%3.2f" $mom_tool_corner1_radius])"

刀具综合参数:

global mom_group_name

global mom_date

global mom_tool_name

global mom_tool_diameter

global mom_tool_corner1_radius

global cnt; set cnt 0

global cl; set cl 0

global td; set td 0

global rmt; set rem "DF"

global mom_spindle_speed

global ss fr; set ss 0; set fr0

mom_output_literal "(PROGRAM NAME

mom_group_name)"

mom_output_literal "(Time

mom_date)"

mom_output_literal "(Cutter Name

mom_tool_name)"

mom_output_literal "(Cutter Diameter.:[format "%.2f" $mom_tool_diameter])"

mom_output_literal "(Corner Radius.:[format "%0.2f" $mom_tool_

4.UG编程中遇到的各种问题

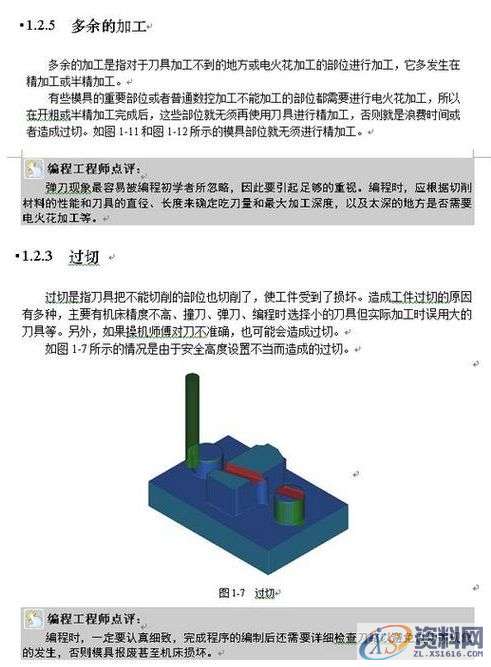

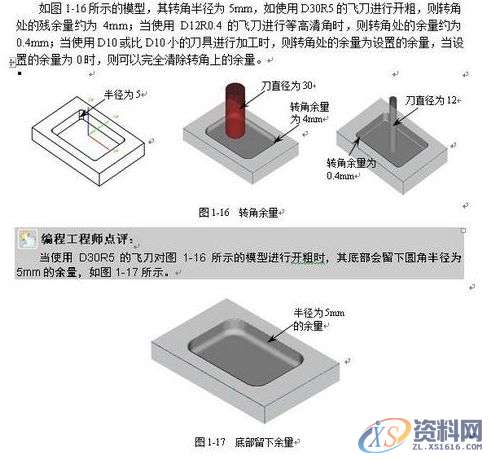

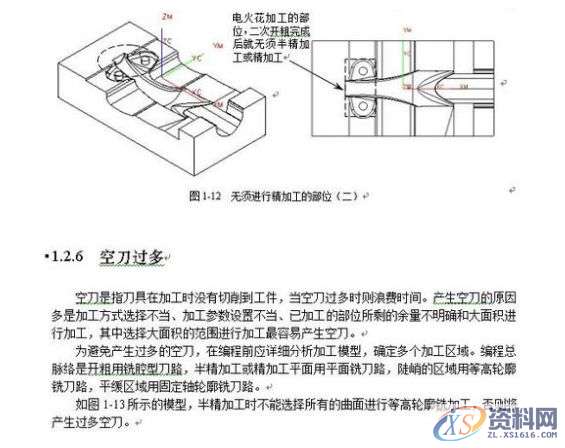

在UG编程中,常遇到的问题有撞刀、弹刀、过切、漏加工、多余的加工、空刀过多、提刀过多和刀路凌乱等问题,这也是编程初学者急需解决的重要问题.

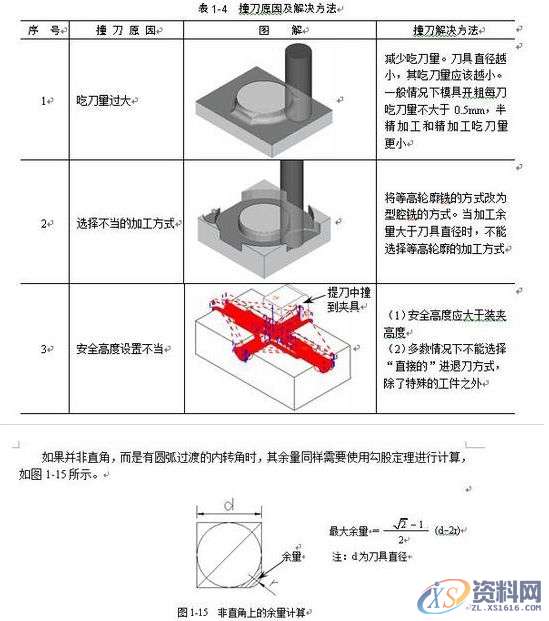

撞刀:

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第4张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第5张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第6张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第7张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第8张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第9张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第10张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第11张

UG数控编程,看一看或许对您有一些好处1.坐标详解2安装程序集组件时出错怎么办?3.UG数控编程后处理程序参数代码4.UG编程中遇到的各种问题,UG数控编程,看一看或许对您有一些好处,坐标系,第12张
