新手分分钟学会数控车床对刀,少走弯路

一、基本坐标关系

一般来讲，通常使用的有两个坐标系：一个是机械坐标系；另外一个是工件坐标系，也叫做程序坐标系。在机床的机械坐标系中设有一个固定的参考点(假设为(X，Z)。这个参考点的作用主要是用来给机床本身一个定位。因为每次开机后无论刀架停留在哪个位置，系统都把当前位置设定为(0，0)，这样势必造成基准的不统一，所以每次开机的第一步操作为参考点回归(有的称为回零点)，也就是通过确定(X，Z)来确定原点(0，0)。为了计算和编程方便，我们通常将程序原点设定在工件右端面的回转中心上，尽量使编程基准与设计、装配基准重合。机械坐标系是机床唯一的基准，所以必须要弄清楚程序原点在机械坐标系中的位置。这通常在接下来的对刀过程中完成。

二、对刀方法

数控车床对刀是基本的数控车工基本的操作。下面以常见的法兰克数控车系统为例。具体演示下对刀的具体过程。

假设有两把刀

1先对第一把刀

首先在MDI录入模式下输入S600M03启动主轴。

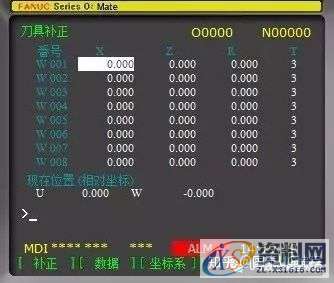

然后试着切削工件端面。保持Z轴不动的情况下。沿着X轴退出。然后把主轴停止掉。然后按OFFSET进入刀具补正页面。

然后输入ZO按测量键。Z轴方向对刀完成

如下图

接下来X方向对刀，同Z轴方向对刀类似

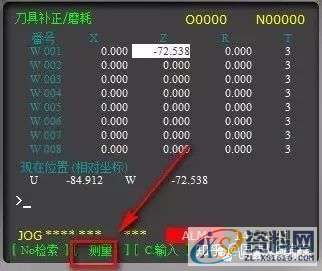

启动主轴。慢慢靠近工件，试切下外圆。保持X方向不变的情况下，沿着Z轴方向退出。然后停止主轴。测量工件直径。假设是直径20.那么输入在T1对应X坐下。输入X20按测量键。对刀完成。如下图

接着对第二把刀。对刀于第一把一样

只需要把数据输入第二把的对应框里就可。
