UG编程-新手学习的编程基础知识详细讲解

UGNX7.0的工作环境

UG软件基本操作：文件操作、视图操作

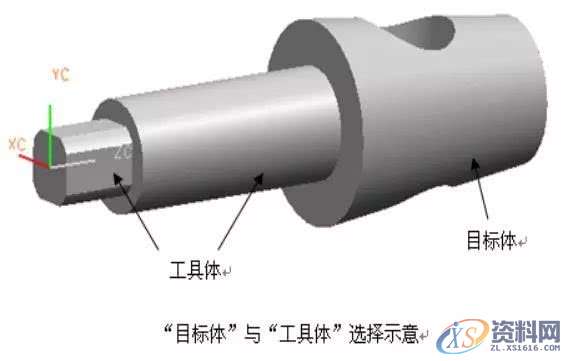

特征操作：布尔运算的概念

新建文件

注意挑选新建零件的单位：毫米/英寸。

文件名中不能包含中文字符。

UG文件的后缀为 . prt

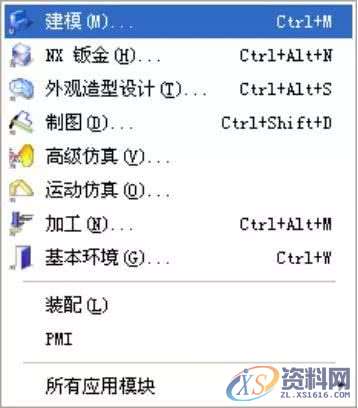

5.UG建模模块界面

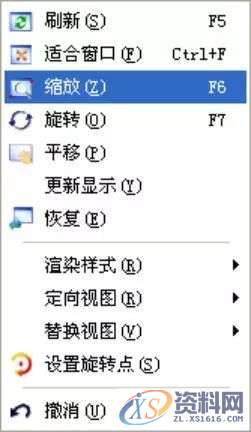

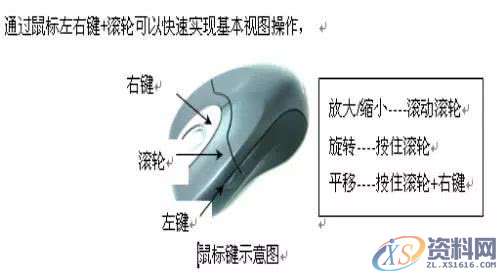

鼠标右键菜单

挑选视图工具条完结相应的指令改写拟合缩放扩大/缩小旋转平移透视线框显示类型上色显示线框定向视图

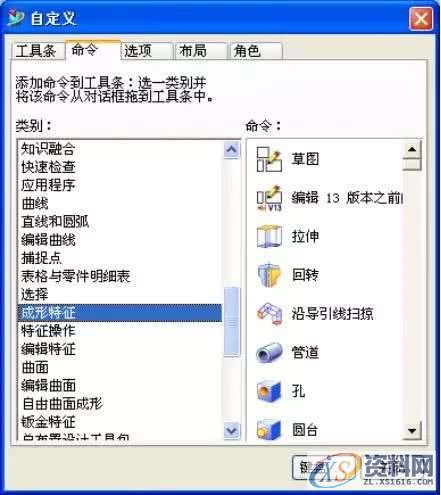

视图工具条

文件的保存、封闭与翻开保存文件

另存为（文件→另存为）：换名保存当时文件。

封闭文件

封闭一切文件：封闭一切的文件，并返回到入门环境（Gateway）。

另存为并封闭：将当时文件换名保存并封闭。

悉数保存并退出：保存一切文件并退出UG系统。

UG所翻开的文件名及其地点的文件途径的名称不能为中文。

工作任务一

工作任务三

常识点

辅助工具：矢量构造器

能力目标

工作任务（含零件二维、三维图形）或教育内容

教育示范

发动UG NX4.0

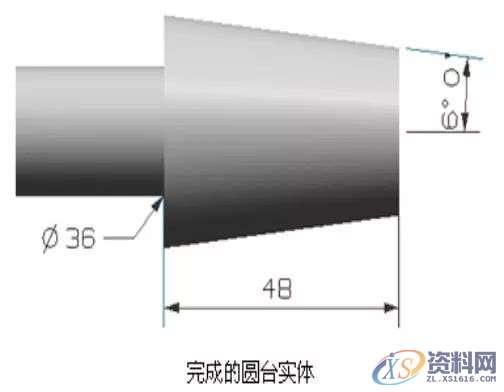

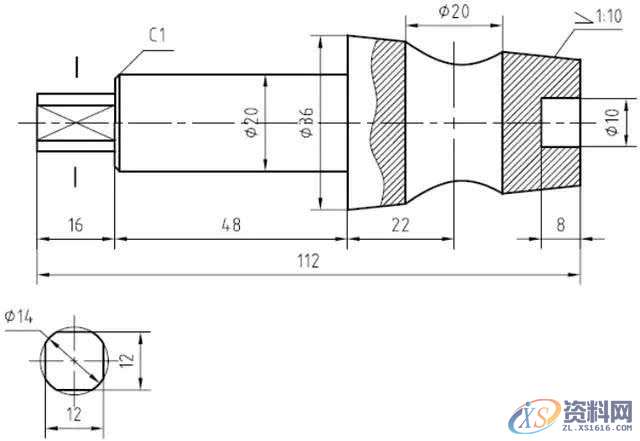

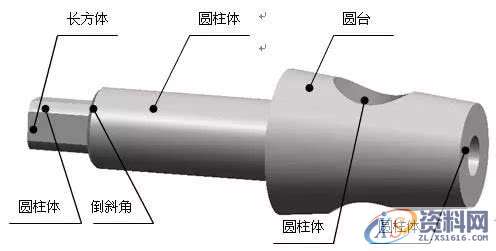

锥形塞建模示范

2)创立圆柱体（Ø20×48）

4)创立圆柱体（Ø10×8）

6)创立圆柱体（Ø14×16）

8)斜角（1×45°）

六、课堂小结

“特征建模”是UG CAD的根底与核心建模工具，根据特征的实体建模和编功能，使得工程师能够直接修正实体特征的尺度，在树立杂乱实体模型时具有交互性。

选用尺度驱动（参数化）方式修正模型，规划修正更加便利。

选用主模型技术驱动后续的规划运用，如工程图、装配、CAM等。主模型更新后，相关运用自动更新。

可对实体模型进行烘托处理，显示效果更好

基本体素特征：长方体、圆柱体、圆锥/圆台体、球体

成型特征：孔、圆台、凸垫、腔体、键槽、沟槽

特征操作：拔模角、边倒圆、倒斜角、抽壳、螺纹、特征引用（阵列、镜像）、实体修剪、实体切割、份额体、面切割、布尔运算（加、减、相交）等
