七篇课教会你AutoCAD VBA编程快速入门教程

1.为什么要写这个教程

    市面上ACAD VBA的书不多，它的帮助是英文版的，很多人看不懂。其实我转行已经好几年了，而且手艺也慢慢生疏了，写个教程对自己来说也是一次复习。

2.什么是Autocad VBA？

    VBA是Visual Basic for Applications的英文缩写，它是一个功能强大的开发工具，学好VBA可以成倍甚至成百、成万倍提高工作效率，在工作中，有很多任务仅用ACAD命令不可能完成的，只要学好VBA就可以做到，相信到时候您一定会得到同事的佩服、老板的器重。

3、VBA有多难？

    相信大家都知道Basic是的含义。应该承认，我的水平还不高，错误之处在所难免，如果大家发现错误一定要提出批评，以便及时更正。

4、怎样学习VBA？

    介绍大家一个学习公式：信心+恒心=开心。仔细阅读本教程，完成例题，在学习的过程中一定要多思考，多想一些是什么、为什么。本教程将陆续发布在CAD世界论坛上，您不需要付费就可以学习。本作者在此郑重承诺：关于本教程中有任何疑问，可以跟贴提问，只要有时间，本人一定会耐心解答。我不会发到任何人的邮箱中，您自己在论坛上找就可以了，请不要再向我索要这份教程。

5、现在我们开始编写第一个程序：画一百个同心圆

第一步：复制下面的红色代码

第二步：在模型空间按快捷键Alt+F8，出现宏窗口

第三步：在宏名称中填写C100，点“创建”、“确定”

第四步：在Sub c100()和End Sub之间粘贴代码

第五步：回到模型空间，再次按Alt+F8，点击“运行”

Sub c100()

Dim cc(0 To 2) As Double '声明坐标变量

cc(0) = 1000 '定义圆心座标

cc(1) = 1000

cc(2) = 0

For i = 1 To 1000 Step 10 '开始循环

       Call ThisDrawing.ModelSpace.AddCircle(cc, i * 10) '画圆

Next i

End Sub

也许您还看不懂上面的代码，这没有关系，只要能把同心画出来就可以了，祝您成功。

第二课 编程基础

    本课主要任务是对上一课的例程进行详细分析

    下面是源码：

Sub c100()

Dim cc(0 To 2) As Double '声明坐标变量

cc(0) = 1000 '定义圆心座标

cc(1) = 1000

cc(2) = 0

For i = 1 To 1000 Step 10 '开始循环

  Call ThisDrawing.ModelSpace.AddCircle(cc, i * 10) '画圆

Next i

End Sub

先看第一行和最后一行：

Sub C100()

……

End Sub

C100是宏的名称，也叫过程名称，当用户执行C100时程序将运行sub　和end sub之间的所有指令。

第二行：

Dim cc(0 To 2) As Double '声明坐标变量

    后半段“'声明坐标变量”自动变为绿色字体，它是代码语句的注释，它不会影响程序运行，它的作用是告诉阅读者程序员的想法。对于简单的程序，一般不需要写注释，如果要编写非常复杂的程序，最好要多加注释，越详细越好，对于程序员来说，这是一个好习惯。

    电脑真正编译执行的是这条语句：Dim cc(0 To 2) As Double

    它的作用就是声明变量。

    Dim是一条语句，可以理解为计算机指令。

    它的语法：Dim变量名 As 数据类型

    本例中变量名为CC，而括号中的0 to 2声明这个CC是一个数组，这个数组有三个元素：CC(0)、CC(1)、CC(2)，如果改为CC(1 to 3)，则三个元素是CC(1)、CC(2)、CC(3)，有了这个数组，就可以把坐标数值放到这个变量之中。

    Double是数据类型中的一种。ACAD中一般需要定义坐标时就用这个数据类型。在ACAD中数据类型的有很多，下面两个是比较常用的数据类型，初学者要有所理解。

Long（长整型），其范围从 -2,147,483,648 到 2,147,483,647。

    Variant  它是那些没被显式声明为其他类型变量的数据类型，可以理解为一种通用的数据类型，这是最常用的。

    下面三条语句

cc(0) = 1000 '定义圆心座标

cc(1) = 1000

cc(2) = 0

    它们的作用是给CC变量的每一个元素赋,值其顺序是X、Y、Z坐标。

For i = 1 To 1000 Step 10 '开始循环

……

Next i  '结束循环

    这两条语句的作用是循环运行指令，每循环一次，i值要增加10，当i加到 1000时，结束循环。

i也是一个变量，虽然没有声明i变量，程序还是认可的，VB不是C语言，每用一个变量都要声明，不声明就会报错。简单是简单了，这样做也有坏处，如果不小心打错了一个字母，程序不会报错，如果程序很长，那就会出现一些意想不到的错误。

    step后面的数值就是每次循环时增加的数值，step后也可以用负值。

    例如：For i =1000 To 1 Step -10

    很多情况下，后面可以不加step 10

如：For i=1 to 100，它的作用是每循环一次i值就增加1

    Next i语句必须出现在需要结束循环的位置，不然程序没法运行。

    下面看画圆命令：

Call ThisDrawing.ModelSpace.AddCircle(cc, i * 10)

Call语句的作用是调用其他过程或者方法。

ThisDrawing.ModelSpace是指当前CAD文档的模型空间

AddCircle是画圆方法

Addcicle方法需要两个参数：圆心和半径

CC就是圆心坐标，i*10就是圆的半径，本例中，这些圆的半径分别是10、110、210、310……

本课到此结束，下面请完成一道思考题：

1.以(4,2)为圆心，画5个同心圆，其半径为1-5

第三课 编程基础二

    有一位叫自然9172的网友提出了下面的问题：

    绘制三维多段线时X、Y值在屏幕上用鼠标选取，Z值用键盘输入

    本课将讲解这个问题。

    为了简化程序，这里用多条直线来代替多段线。以下是源码：

Sub myl()

Dim p1 As Variant '申明端点坐标

Dim p2 As Variant

p1 = ThisDrawing.Utility.GetPoint(, "输入点:") '获取点坐标

z = ThisDrawing.Utility.GetReal("Z坐标:") '用户输入Z坐标值

p1(2) = z '将Z坐标值赋予点坐标中

On Error GoTo Err_Control '出错陷井

Do '开始循环

  p2 = ThisDrawing.Utility.GetPoint(p1, vbCr & "输入下一点:") '获取下一个点的坐标

  z = ThisDrawing.Utility.GetReal("Z坐标:") '用户输入Z坐标值

  p2(2) = z '将Z坐标值赋予点坐标中

  Call ThisDrawing.ModelSpace.AddLine(p1, p2) '画直线

  p1 = p2 '将第二点的端点保存为下一条直线的第一个端点坐标

Loop

Err_Control:

End Sub

    先谈一下本程序的设计思路：

1、获取第一点坐标

2、输入第一点Z坐标

3、获取第二点坐标

4、输入第二点Z坐标

5、以第一、二点为端点，画直线

6、下一条线的第一点=这条线的第二点

7、回到第3步进行循环

    如果用户没有输入坐标或Z值，则程序结束。

   首先看以下两条语句：

p1 = ThisDrawing.Utility.GetPoint(, "输入点:") ‘获取点坐标

……

p2 = ThisDrawing.Utility.GetPoint(p1, vbCr & "输入下一点:") '获取下一个点的坐标

    这两条语句的作用是由用户输入点用鼠标选取点坐标，并把坐标值赋给p1、p2两个变量。   ThisDrawing.Utility.GetPoint（）在ACAD中这是最常用的方法之一，它需要两个参数，在逗号前面的参数应该是一个点坐标，它的作用是在屏幕上画一条线，前一个端点位于点坐标位置，后一个端点跟随鼠标移动，逗号之前可以什么都不填，这时没有线条会跟随鼠标移动，但逗号必须保留。

    逗号后面使用一串字符，程序在命令行显示这串字符，这不难理解。

    VbCr通常代表一个回车符，而在这个语句中，它的作用是在命令行不显示“命令：”

&的作用是连接字符。举例：

“爱我中华 ”&”抵制日货 ”&”从我做起”

z = ThisDrawing.Utility.GetReal("Z坐标:") '用户输入Z坐标值

由用户输入一个实数

On Error GoTo Err_Control '出错陷井

……

Err_Control:

On Error是出错陷井语句，在程序出错时将执行On Error 后面的语句

GoTo Err_contorl 是程序跳转语句，它的作用是在程序中寻找Err_control:，并执行这一行后面的语句，本例中Err_Control:后就是结束宏，所以只要出现错误，程序中止。

Do '开始循环

……

Loop ‘结束循环

    这个循环就历害了，它会无休止地进行循环，好在本例中已经有了一个出错陷井，当用户输入回车时，由于程序没有得到点或坐标，程序出错，跳出循环，中止程序。如果要人为控制跳出循环，可以在代码中用Exit Do语句跳出循环。在For 变量 和Next 变量之间如果要跳出循环，那么只要在循环体内加一个Exit for 就可以跳出循环，关于这方面的例程以后会讲到。

Call ThisDrawing.ModelSpace.AddLine(p1, p2) '画直线

画直线方法也是很常用的，它的两个参数是点坐标变量

    本课到此结束，请做思考题：

    连续画圆，每次要求用户输入圆心、半径，当用户不再输入圆心或半径时程序才退出

第四课 程序的调试和保存

    人非圣贤，孰能无过，初学者在编写复杂程序时往往会出现一些意想不到的错误，所以程序的调试显得尤为重要，随着学习的深入，以后我们需要经常进行程序调试。事实上，对于那些资深程序员来说，调试程序也是一项不可或缺的重要工作。

    首先，在程序输入阶段，应该充分利用VBA编辑器的智能功能。当你在写代码时，输入一些字母后，编辑器可以自动列出合适的语句、对象、函数供你选择，可以用上下键选择，然后按TAB键（它位于“Q”键左边）确认。当输入一个回车符后程序会自动对这条语句进行分析，如果出现错误就会提示。

    我们经常碰到的麻烦是程序的运行结果和预计的不一样，一般我会这样做：首先要想一想可能是哪一个变量有问题，然后去监视这个变量(或表达式)，在程序合适的位置设置断点，这样可以使程序停下来看一看这个变量有没有按照我的设想在变化。下面我举一个简单的例子，先看源代码：

sub test()

for i=2 to 4 step 0.6

next i

end sub

    这是一个非常简单的循环，每一次循环i便会增加0.6，当循环3次后i值就变为4.4，但问题是每一次循环时i值变为多少？

    第一步：在菜单中选“调试”—“添加监视”，在表达试中填“i”，点击确定，这时你会看到临视窗口中会多一行。    第二步：把光标移到代码窗口中的“next i”行，按一下“F9”，于是每当程序运行到这里时就会暂停了。

    好，一切就绪，请按F5执行程序，在监视窗口中C值立刻变为2，再按F5继续，C值为2.6，再按几次F5，直到程序结束，这样我们就成功监视了C值的变化。

第三步：在next i行再按一次F9，清除断点。监视的表达式的右键菜单选择“删除监视”。

另外，还可以用“逐语句”、“逐过程”、“运行到光标处”等方法进行调试，这些都在调试菜单中，操作比较简单，请读者自行领悟。

    到目前为止，我们所做的工程都是“嵌入式工程”，它只是嵌入在当前的Autocad图形文件中， 以后打开这个文件时代码才会加载，如果别的dwg文件也要使用，那就需要把代码导出为.bas文件，供其他dwg文件导入。在VBA编辑器的“文件”菜单中有这两个功能，一试便知。

    ACAD VBA还有一种工程叫“通用式工程”，只要进入ACAD就可以运行，程序可以在不同用户、不同的图形文件中共享，但是由于VBA功能太强，有时候会出现一些意想不到的事情，所以在学习阶段请暂时不要这样做。    本课结束，请做思考题；监视下列代码中的i和j的值，注意，此题虽然要监视2个变量，但是在代窗口中只要设置1个断点就足够了。

sub test()

for i=2 to 4 step 0.6

  for j=-5 to 2 step 5.5

  next j

next i

end sub

第五课 画函数曲线

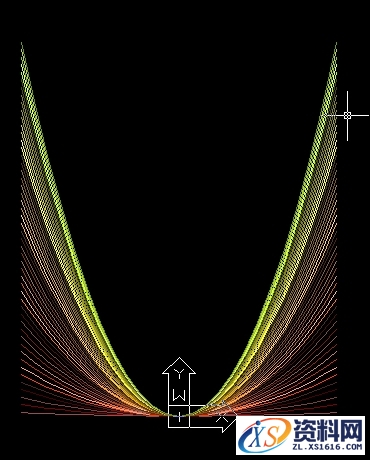

    先画一组下图抛物线

    下面是源码：
Sub myl()
Dim p(0 To 49) As Double '定义点坐标
Dim myl As Object '定义引用曲线对象变量
co = 15 '定义颜色
For a = 0.01 To 1 Step 0.02 '开始循环画抛物线
  For i = -24 To 24 Step 2 '开始画多段线
    j = i + 24  '确定数组元素
    p(j) = i '横坐标
    p(j + 1) = a * p(j) * p(j) / 10 '纵坐标
  Next i '至此p(0)-p(40)所有元素已定义，结束循环
  Set myl = ThisDrawing.ModelSpace.AddLightWeightPolyline(p) '画多段线
  myl.Color = co '设置颜色属性
  co = co + 1 '改变颜色，供下次定义曲线颜色
Next a
End sub

    为了鼓励大家积极思考，从本课开始，我不再解释每一条语句的作用，只对以前没有提过的语句进行一些解释，也许你一时很难明白，建议用上一课提到的跟踪变量、添加断点的办法领悟每一条语句的作用，如果有问题不懂请跟贴提问。
    在跟踪变量p时请在跟踪窗口中单击变量p前的+号，这样可以看清数组p中每一个元素的变化。

ACAD没有现成的画抛物线命令，我们只能用程序编写多段线画近似抛物线。理论上，抛物线的X值可以是无限小、无限大，这里取值范围在正负24之间。

    程序第二行：Dim myl As Object '定义引用曲线对象变量
    Object也是一种变量类型，它可以把变量定义为对象，本例中myl变量将引用多段线，所以要定义为Objet类型。

    看画多段线命令：
Set myl = ThisDrawing.ModelSpace.AddLightWeightPolyline(p) '画多段线
    其中括号中的p是一个数组，这个数组的元素数必须是偶数，每两个元数作为一个点坐标。
    等号前面部分“Set myl”的作用就将myl变量去引用画好的多段线。
myl.Color = co '设置颜色属性。在ACAD中，颜色可以用数字表示，本例中co会增值，这样就会有五彩缤纷的效果。    本课第二张图：正弦曲线，下面是源码：
Sub sinl()
Dim p(0 To 719) As Double '定义点坐标
For i = 0 To 718 Step 2 '开始画多段线
    p(i) = i * 2 * 3.1415926535897 / 360 '横坐标
    p(i + 1) = 2 * Sin(p(i)) '纵坐标
Next i
ThisDrawing.ModelSpace.AddLightWeightPolyline (p) '画多段线
ZoomExtents '显示整个图形
End Sub
p(i) = i * 2 * 3.1415926535897 / 360 '横坐标
    横坐标表示角度，后面表达式的作用是把角度转化弧度
ZoomExtents语句是缩放命令，它的作用是显示整个图形，消除图形以外的区域

    本课思考题：画一条抛物线：y=0.5*x*x+3，其中X取值范围在正负50之间

第六课 数据类型的转换

    上一节课我们用一个简单的公式把角度转化为弧度，这样做便于大家理解。不过VBA中有现成的方法可以转换数据类型。

    我们举例说明：

jd = ThisDrawing.Utility.AngleToReal(30, 0)

    这个表达式把角度30度转化为弧度，结果是.523598775598299。

    AngleToReal需要两个参数，前面是表示要转换角度的数字，而后面一个参数可以取值为0-4之间的整数，有如下意义：

0：十进制角度；1：度分秒格式；2：梯度；3：弧度；4：测地单位

例：id= ThisDrawing.Utility.AngleToReal("62d30' 10""", 1)

    这个表达式计算62度30分10秒的弧度

    再看将字符串转换为实数的方法：DistanceToReal

    需要两个参数，前一个参数是表示数值的字符串，后面可以取值1-5，表示数据格式，有如下意义：

1：科学计数；2：十进制；3：工程计数——英尺加英寸；4：建筑计数——英尺加分数英寸；5：分数格式。

例：以下表达式得到一个12.5的实数

temp1 = ThisDrawing.Utility.DistanceToReal("1.25E+01", 1)

temp2 = ThisDrawing.Utility.DistanceToReal("12.5", 2)

temp3 = ThisDrawing.Utility.DistanceToReal("12 1/2", 5)

    而realtostring方法正好相反，它把一个实数转换为字符串。它需要3个参数

    第一个参数是一个实数，第二个参数表示数据格式，含义同上，最后一个参数表示精确到几位小数。

temp1= ThisDrawing.Utility.RealToString(12.5, 1, 3)

    得到这个字符串：“1.250E+01”，

    下面介绍一些数型转换函数：

Cint，获得一个整数，例：Cint(3.14159) ，得到3

Cvar，获得一个Variant类型的数值，例：Cvar("123" & "00")，得到”12300”

Cdate，转换为date数据类型，例：MyShortTime = CDate("11:13:14 AM")

    下面的代码可以写出一串数字，从000-099。

Sub test()

Dim add0 As String

Dim text As String

Dim p(0 To 2) As Double

p(1) = 0 'Y坐标为0

p(2) = 0 'Z坐标为0

For i = 0 To 99 '开始循环

  If i < 10 Then '如果小于10

    add0 = "00" '需要加00

  Else '否则

    add0 = "0" '需要加0

  End If

  text = add0 & CStr(i) '加零，并转换数据

  p(0) = i * 100 'X坐标

  Call ThisDrawing.ModelSpace.AddText(text, p, 4) '写字

  Next i

End Sub

    重点解释条件判断语句：

If 条件表达式 Then

……

Else

……

End if

    如果满足条件那么程序往下执行，到else时不再往下执行，直接跳到End if后面

    如果不满足条件，程序跳到else后往下运行。

  Call ThisDrawing.ModelSpace.AddText(text, p, 4) '写字

    这是写单行文本，需要三个参数，分别是:写的内容、位置、字高

第七课 写文字

    客观地说，ACAD写字功能不够历害，而用VBA可以使写字效率更高。比较正规的做法是把定义文字样式，用样式来控制文字的特性。我们还是用实例来学习，先看下面一段代码，它的作用是先创建一个文字样式，然后用这个文字样式写一段多行文本。

Sub txt()

Dim mytxt As AcadTextStyle '定义mytxt变量为文本样式

Dim p(0 To 2) As Double '定义坐标变量

p(0) = 100: p(1) = 100: p(2) = 0 '坐标赋值

Set mytxt = ThisDrawing.TextStyles.Add("mytxt") '添加mytxt样式

mytxt.fontFile = "c:\windows\fonts\simfang.ttf" '设置字体文件为仿宋体

mytxt.Height = 100 '字高

mytxt.Width = 0.8 '宽高比

mytxt.ObliqueAngle = ThisDrawing.Utility.AngleToReal(3, 0) '倾斜角度（需转为弧度）

ThisDrawing.ActiveTextStyle = mytxt '将当前文字样式设置为mytxt

Set txtobj = ThisDrawing.ModelSpace.AddMText(p, 1400, "{做到老，学到老}\P" & "此心自光明正大，过人远矣")

txtobj.LineSpacingFactor = 2 '指定行间距

txtobj.AttachmentPoint = 3 '右对齐（1为左对齐，2为居中）

End Sub

    我们看这条语句

Set mytxt = ThisDrawing.TextStyles.Add("mytxt")

    添加文本样式并赋值给mytxt变量，只需要一个参数：文本样式名

fontfile、height、width、ObliqueAngle是文本样式最常用的属性

Call ThisDrawing.ModelSpace.AddMText(p, 1400, "{做到老，学到老}\P" & "此心自光明正大，过人远矣")

    这条语句是写文本，需要三个参数。第一个参数p是坐标，1400是宽度，最后一个参数是文本内容，其中\p是一个回车符

    扩大字符间距用\T数字，例：\T3abc，使文字abc的间距扩大3 部，n取值范围是0.75-3

在论坛中有一个经常被同好提及的问题：如何使用文字叠加。举例说明：123\S+0.12^-0.34

\S是格式字符，^是分隔符，前面的数字在上，后面的数字在下。

\C是颜色格式字符，C后面跟一个数字表示颜色
