建模目标：运用长方体，拉伸，倒圆，实例几何体，孔等命令建立齿条三维模型。
效果预览：

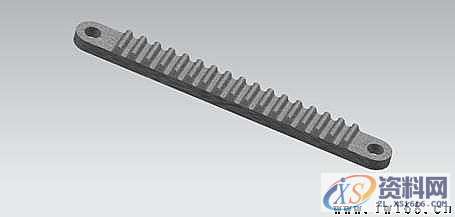

图 1 渲染效果
建模步骤：
第一步、运用长方体（100mm*10mm*3.75mm）命令，建立齿条座，如下图所示。
图 2 建立基座
第二步、运用拉伸（2.5mm）命令建立齿条模型，拉伸草图及最终拉伸效果如下图。
图 3 拉伸草图
图 4 拉伸效果

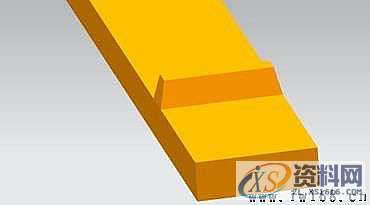

第三步、对齿条进行拔模处理，拔模角度为12°，效果如下图所示。
图 5 拔模效果
第三步、运用实例几何体工具复制上几步建立的齿条模型，距离为4.5mm，副本数为16，最终效果见下图。
图 6 实例几何体对话框

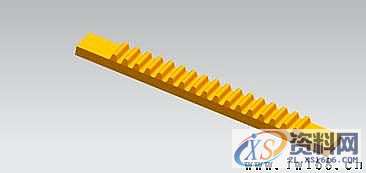

图 7 复制后效果
第四步、对上步复制的齿条进行倒圆处理，倒圆半径为0.75mm，见下图。

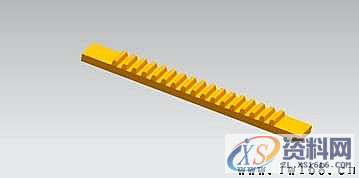

图 8 倒圆效果
第五步、建立孔特征，孔的中心如下图所示，孔效果见下图。

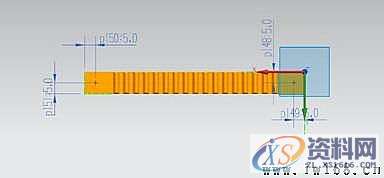

图 9 孔中心点

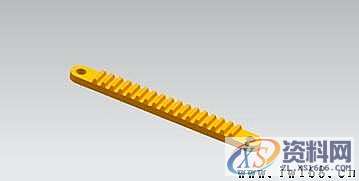

图 10 孔特征
第六步、对齿条的基座进行倒圆（半径为5mm），效果见下图。
图 11 倒圆效果
