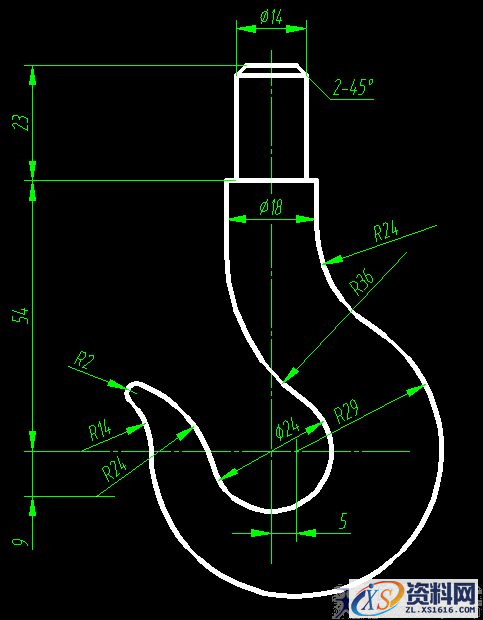

吊钩的尺寸如下：

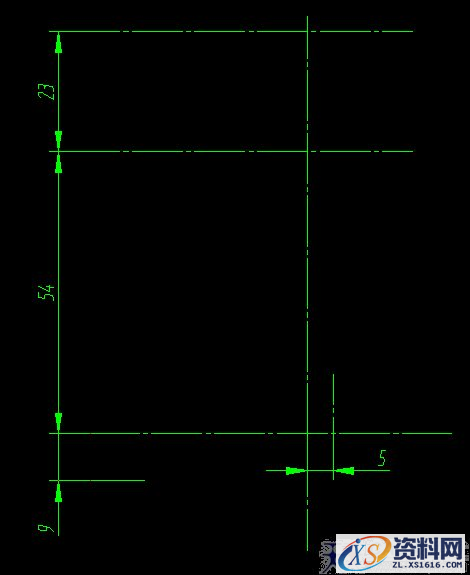

作图步骤一：根据所给的定位尺寸画出定位中心线
作图步骤二：根据所给的定形尺寸画出已知线段

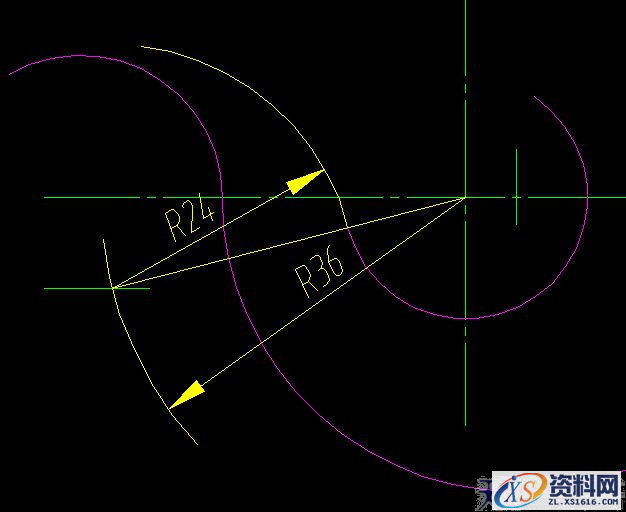

作图步骤三：根据所给的定形尺寸画出中间线段（做一条辅助线就能找到圆心，图中黄色）——要准确找到连接弧的圆心及连接点（切点）
作图步骤四：根据所给的定形尺寸画出连接线段（做两条辅助线才能找到圆心）——要准确找到连接弧的圆心及连接点（切点）
步骤五：检查图形的正确性，如有错误——改正之；擦去多余作图线，清洁图面；
按规定线型加深：1.先细后粗，2.先曲后直——半径由小到大再到直线
